Система примусової припливно-витяжної вентиляції приміщення

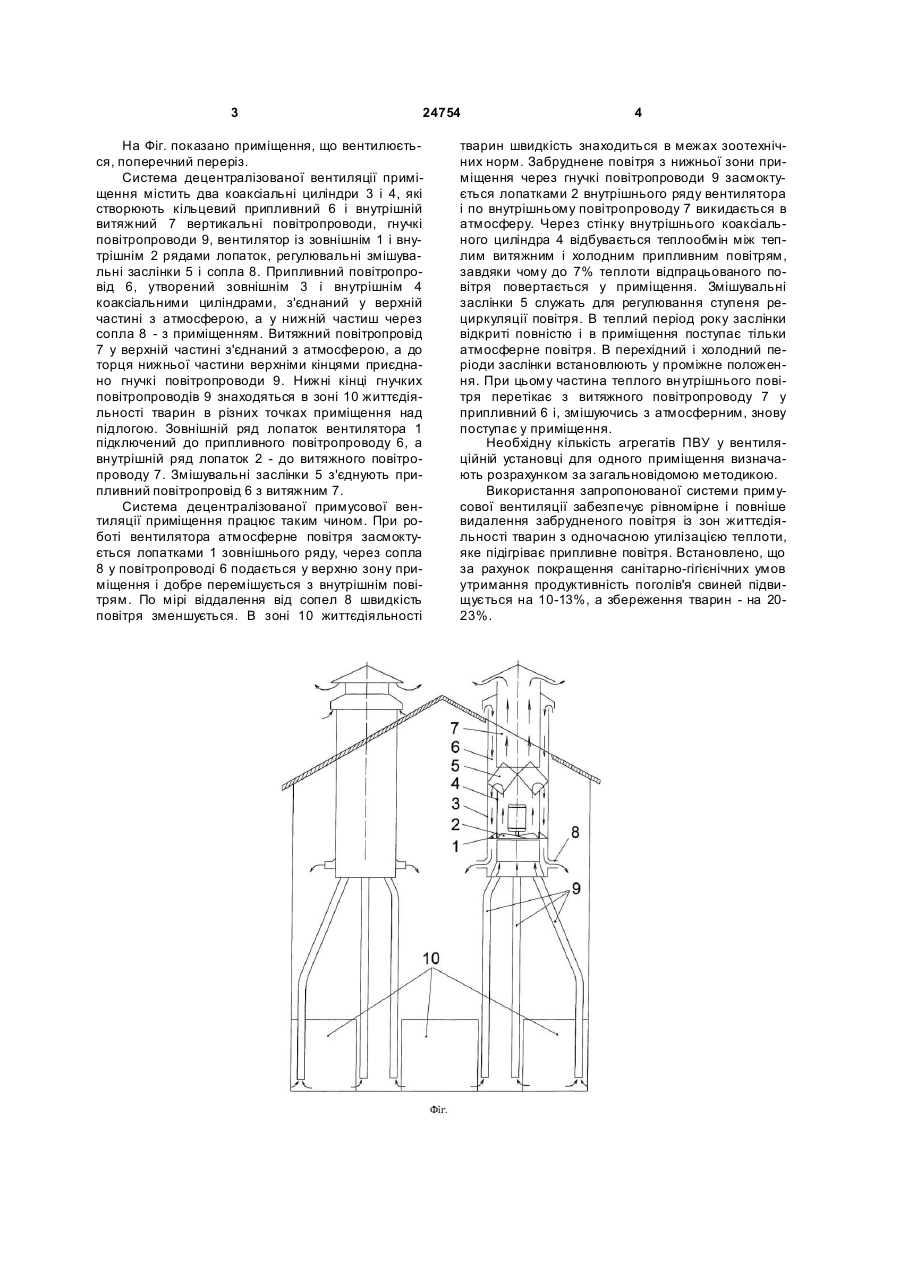

Система примусової припливно-витяжної вентиляції приміщення, що містить даховий вентиляційний канал, виконаний з двох коаксіальних циліндрів, які створюють припливний і витяжний 3 24754 На Фіг. показано приміщення, що вентилюється, поперечний переріз. Система децентралізованої вентиляції приміщення містить два коаксіальні циліндри 3 і 4, які створюють кільцевий припливний 6 і внутрішній витяжний 7 вертикальні повітропроводи, гнучкі повітропроводи 9, вентилятор із зовнішнім 1 і внутрішнім 2 рядами лопаток, регулювальні змішувальні заслінки 5 і сопла 8. Припливний повітропровід 6, утворений зовнішнім 3 і внутрішнім 4 коаксіальними циліндрами, з'єднаний у верхній частині з атмосферою, а у нижній частиш через сопла 8 - з приміщенням. Витяжний повітропровід 7 у верхній частині з'єднаний з атмосферою, а до торця нижньої частини верхніми кінцями приєднано гнучкі повітропроводи 9. Нижні кінці гнучких повітропроводів 9 знаходяться в зоні 10 життєдіяльності тварин в різних точках приміщення над підлогою. Зовнішній ряд лопаток вентилятора 1 підключений до припливного повітропроводу 6, а внутрішній ряд лопаток 2 - до витяжного повітропроводу 7. Змішувальні заслінки 5 з'єднують припливний повітропровід 6 з витяжним 7. Система децентралізованої примусової вентиляції приміщення працює таким чином. При роботі вентилятора атмосферне повітря засмоктується лопатками 1 зовнішнього ряду, через сопла 8 у повітропроводі 6 подається у верхню зону приміщення і добре перемішується з внутрішнім повітрям. По мірі віддалення від сопел 8 швидкість повітря зменшується. В зоні 10 життєдіяльності 4 тварин швидкість знаходиться в межах зоотехнічних норм. Забруднене повітря з нижньої зони приміщення через гнучкі повітропроводи 9 засмоктується лопатками 2 внутрішнього ряду вентилятора і по внутрішньому повітропроводу 7 викидається в атмосферу. Через стінку внутрішнього коаксіального циліндра 4 відбувається теплообмін між теплим витяжним і холодним припливним повітрям, завдяки чому до 7% теплоти відпрацьованого повітря повертається у приміщення. Змішувальні заслінки 5 служать для регулювання ступеня рециркуляції повітря. В теплий період року заслінки відкриті повністю і в приміщення поступає тільки атмосферне повітря. В перехідний і холодний періоди заслінки встановлюють у проміжне положення. При цьому частина теплого вн утрішнього повітря перетікає з витяжного повітропроводу 7 у припливний 6 і, змішуючись з атмосферним, знову поступає у приміщення. Необхідну кількість агрегатів ПВУ у вентиляційній установці для одного приміщення визначають розрахунком за загальновідомою методикою. Використання запропонованої системи примусової вентиляції забезпечує рівномірне і повніше видалення забрудненого повітря із зон життєдіяльності тварин з одночасною утилізацією теплоти, яке підігріває припливне повітря. Встановлено, що за рахунок покращення санітарно-гігієнічних умов утримання продуктивність поголів'я свиней підвищується на 10-13%, а збереження тварин - на 2023%. 5 Комп’ютерна в ерстка Л. Купенко 24754 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
