Ґрунтообробний робочий орган
Формула / Реферат
Ґрунтообробний робочий орган, що містить стійку і закріплений на ній плуговий корпус, який відрізняється тим, що на робочій поверхні плугового корпусу виконано вібруючий елемент з еластичного матеріалу, а під вібруючим елементом у порожнині верхньої стінки плугового корпусу, заповненої магнітною рідиною, розміщені електромагнітні котушки, занурені у магнітну рідину.
Текст

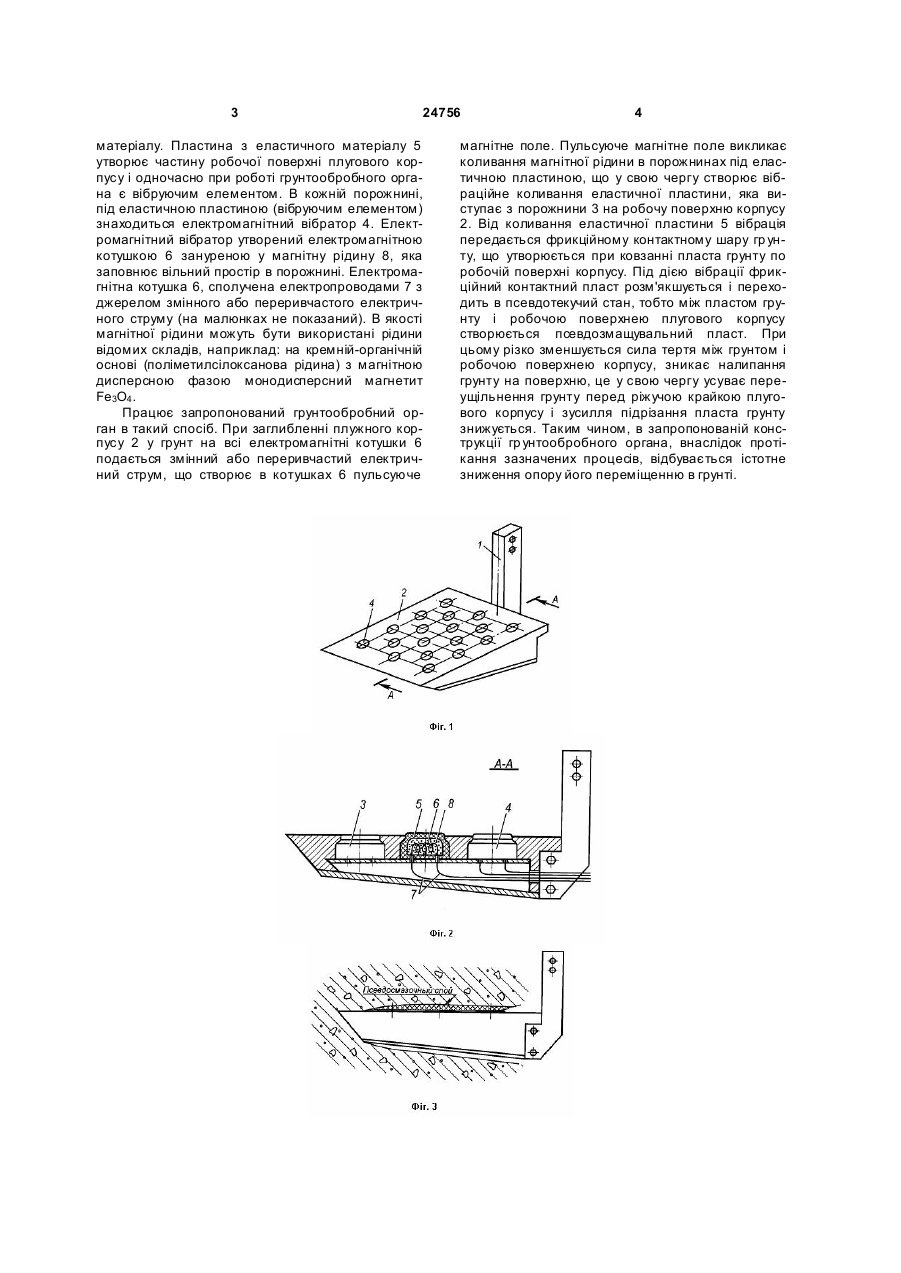

Ґрунтообробний робочий орган, що містить стійку і закріплений на ній плуговий корпус, який 3 24756 матеріалу. Пластина з еластичного матеріалу 5 утворює частину робочої поверхні плугового корпусу і одночасно при роботі грунтообробного органа є вібруючим елементом. В кожній порожнині, під еластичною пластиною (вібруючим елементом) знаходиться електромагнітний вібратор 4. Електромагнітний вібратор утворений електромагнітною котушкою 6 зануреною у магнітну рідину 8, яка заповнює вільний простір в порожнині. Електромагнітна котушка 6, сполучена електропроводами 7 з джерелом змінного або переривчастого електричного струму (на малюнках не показаний). В якості магнітної рідини можуть бути використані рідини відомих складів, наприклад: на кремній-органічній основі (поліметилсілоксанова рідина) з магнітною дисперсною фазою монодисперсний магнетит Fе3O4 . Працює запропонований грунтообробний орган в такий спосіб. При заглибленні плужного корпусу 2 у грунт на всі електромагнітні котушки 6 подається змінний або переривчастий електричний струм, що створює в котушках 6 пульсуюче 4 магнітне поле. Пульсуюче магнітне поле викликає коливання магнітної рідини в порожнинах під еластичною пластиною, що у свою чергу створює вібраційне коливання еластичної пластини, яка виступає з порожнини 3 на робочу поверхню корпусу 2. Від коливання еластичної пластини 5 вібрація передається фрикційному контактному шару гр унту, що утворюється при ковзанні пласта грунту по робочій поверхні корпусу. Під дією вібрації фрикційний контактний пласт розм'якшується і переходить в псевдотекучий стан, тобто між пластом грунту і робочою поверхнею плугового корпусу створюється псевдозмащувальний пласт. При цьому різко зменшується сила тертя між грунтом і робочою поверхнею корпусу, зникає налипання грунту на поверхню, це у свою чергу усуває переущільнення грунту перед ріжучою крайкою плугового корпусу і зусилля підрізання пласта грунту знижується. Таким чином, в запропонованій конструкції гр унтообробного органа, внаслідок протікання зазначених процесів, відбувається істотне зниження опору його переміщенню в грунті. 5 Комп’ютерна в ерстка Л. Купенко 24756 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюПочвообрабатывающий рабочий орган
Автори англійськоюRutenko Volodymyr Stepanovych
Назва патенту російськоюA tillage working element
Автори російськоюРутенко Владимир Степанович
МПК / Мітки
МПК: A01B 35/20
Мітки: робочий, ґрунтообробний, орган
