Установка для виробництва гранульованого металу

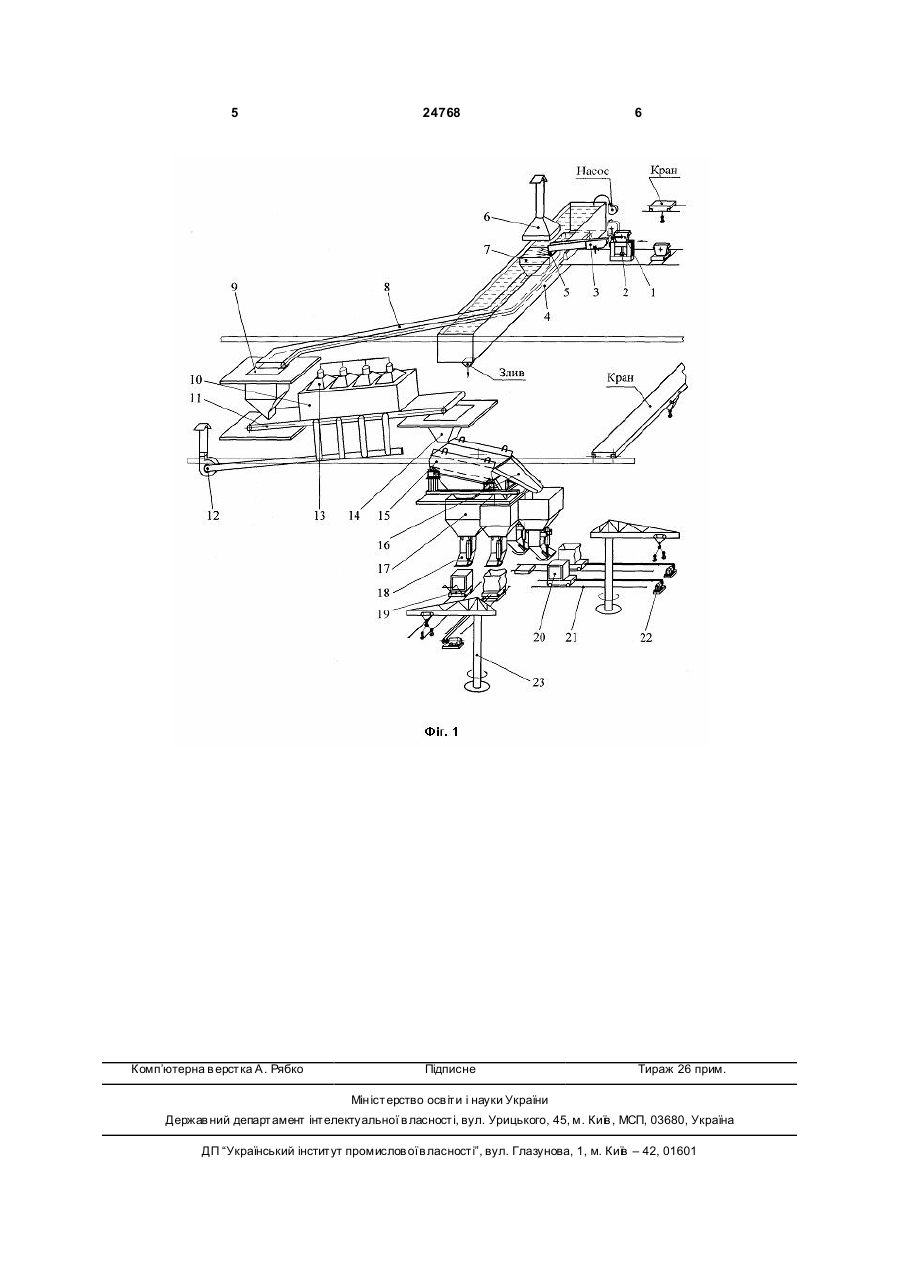

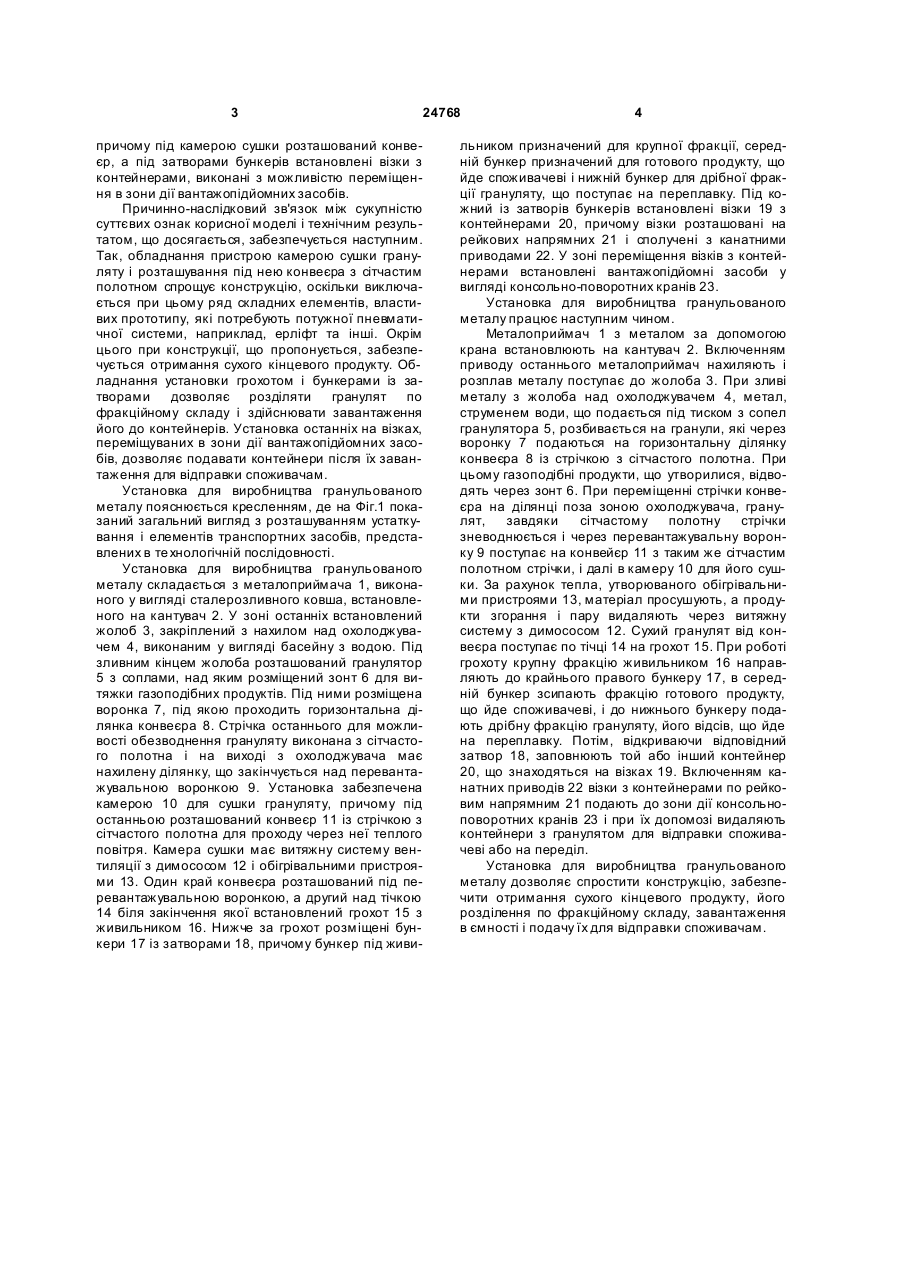

Установка для виробництва гранульованого металу, що містить металоприймач, жолоб, гранулятор з соплами, охолоджувач, збезводнювач і живильник, яка відрізняється тим, що вона обладнана камерою сушіння грануляту, гро хотом і бункерами із затворами, причому під камерою сушіння розташований конвеєр, а під затворами бункерів встановлені візки з контейнерами, виконані з можливістю переміщення в зону дії вантажопідйомних засобів. (19) (21) u200703100 (22) 23.03.2007 (24) 10.07.2007 (46) 10.07.2007, Бюл. № 10, 2007 р. (72) Крівченко Юрій Сергійович, Бичков Сергій Васильович, Аріст Леонід Ми хайлович, Чорний Олександр Микитович, Маковенко Анатолій Павлович, Авраменко Леонід Володимирович, Стальський Альберт Іванович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "УКРАЇНСЬКИЙ ІНСТИТУТ ПО ПРОЕКТУВАННЮ МЕТАЛУРГІЙНИХ ЗАВОДІВ" 3 24768 причому під камерою сушки розташований конвеєр, а під затворами бункерів встановлені візки з контейнерами, виконані з можливістю переміщення в зони дії вантажопідйомних засобів. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, забезпечується наступним. Так, обладнання пристрою камерою сушки грануляту і розташування під нею конвеєра з сітчастим полотном спрощує конструкцію, оскільки виключається при цьому ряд складних елементів, властивих прототипу, які потребують потужної пневматичної системи, наприклад, ерліфт та інші. Окрім цього при конструкції, що пропонується, забезпечується отримання сухого кінцевого продукту. Обладнання установки грохотом і бункерами із затворами дозволяє розділяти гранулят по фракційному складу і здійснювати завантаження його до контейнерів. Установка останніх на візках, переміщуваних в зони дії вантажопідйомних засобів, дозволяє подавати контейнери після їх завантаження для відправки споживачам. Установка для виробництва гранульованого металу пояснюється кресленням, де на Фіг.1 показаний загальний вигляд з розташуванням устаткування і елементів транспортних засобів, представлених в те хнологічній послідовності. Установка для виробництва гранульованого металу складається з металоприймача 1, виконаного у вигляді сталерозливного ковша, встановленого на кантувач 2. У зоні останніх встановлений жолоб 3, закріплений з нахилом над охолоджувачем 4, виконаним у вигляді басейну з водою. Під зливним кінцем жолоба розташований гранулятор 5 з соплами, над яким розміщений зонт 6 для витяжки газоподібних продуктів. Під ними розміщена воронка 7, під якою проходить горизонтальна ділянка конвеєра 8. Стрічка останнього для можливості обезводнення грануляту виконана з сітчастого полотна і на виході з охолоджувача має нахилену ділянку, що закінчується над перевантажувальною воронкою 9. Установка забезпечена камерою 10 для сушки грануляту, причому під останньою розташований конвеєр 11 із стрічкою з сітчастого полотна для проходу через неї теплого повітря. Камера сушки має витяжну систему вентиляції з димососом 12 і обігрівальними пристроями 13. Один край конвеєра розташований під перевантажувальною воронкою, а другий над тічкою 14 біля закінчення якої встановлений грохот 15 з живильником 16. Нижче за грохот розміщені бункери 17 із затворами 18, причому бункер під живи 4 льником призначений для крупної фракції, середній бункер призначений для готового продукту, що йде споживачеві і нижній бункер для дрібної фракції грануляту, що поступає на переплавку. Під кожний із затворів бункерів встановлені візки 19 з контейнерами 20, причому візки розташовані на рейкових напрямних 21 і сполучені з канатними приводами 22. У зоні переміщення візків з контейнерами встановлені вантажопідйомні засоби у вигляді консольно-поворотних кранів 23. Установка для виробництва гранульованого металу працює наступним чином. Металоприймач 1 з металом за допомогою крана встановлюють на кантувач 2. Включенням приводу останнього металоприймач нахиляють і розплав металу поступає до жолоба 3. При зливі металу з жолоба над охолоджувачем 4, метал, струменем води, що подається під тиском з сопел гранулятора 5, розбивається на гранули, які через воронку 7 подаються на горизонтальну ділянку конвеєра 8 із стрічкою з сітчастого полотна. При цьому газоподібні продукти, що утворилися, відводять через зонт 6. При переміщенні стрічки конвеєра на ділянці поза зоною охолоджувача, гранулят, завдяки сітчастому полотну стрічки зневоднюється і через перевантажувальну воронку 9 поступає на конвейєр 11 з таким же сітчастим полотном стрічки, і далі в камеру 10 для його сушки. За рахунок тепла, утворюваного обігрівальними пристроями 13, матеріал просушують, а продукти згорання і пару видаляють через витяжну систему з димососом 12. Сухий гранулят від конвеєра поступає по тічці 14 на грохот 15. При роботі грохоту крупну фракцію живильником 16 направляють до крайнього правого бункеру 17, в середній бункер зсипають фракцію готового продукту, що йде споживачеві, і до нижнього бункеру подають дрібну фракцію грануляту, його відсів, що йде на переплавку. Потім, відкриваючи відповідний затвор 18, заповнюють той або інший контейнер 20, що знаходяться на візках 19. Включенням канатних приводів 22 візки з контейнерами по рейковим напрямним 21 подають до зони дії консольноповоротних кранів 23 і при їх допомозі видаляють контейнери з гранулятом для відправки споживачеві або на переділ. Установка для виробництва гранульованого металу дозволяє спростити конструкцію, забезпечити отримання сухого кінцевого продукту, його розділення по фракційному складу, завантаження в ємності і подачу їх для відправки споживачам. 5 Комп’ютерна в ерстка А. Рябко 24768 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
