Самовідчіпний захоплюючий пристрій
Формула / Реферат
Самовідчіпний захоплюючий пристрій, який містить корпус з вирізом, шарнірно встановлену вантажозахоплюючу скобу, вушко для під'єднання до вантажопідіймального механізму з можливістю зворотно-поступального руху, поворотний фіксатор у вигляді двоплечого важеля, одне плече якого взаємодіє з носком скоби, пружину, який відрізняється тим, що, з метою підвищення надійності в роботі, вантажозахоплююча скоба змонтована на підпружиненому штоці, в пазі якого шарнірно встановлений підпружинений попередній фіксатор носка скоби, а його друге плече взаємодіє з виступом корпуса, причому скоба в навантаженому стані входить в зачеплення з упором корпуса, в якому є вісь для під'єднання других кінців стропів.
Текст

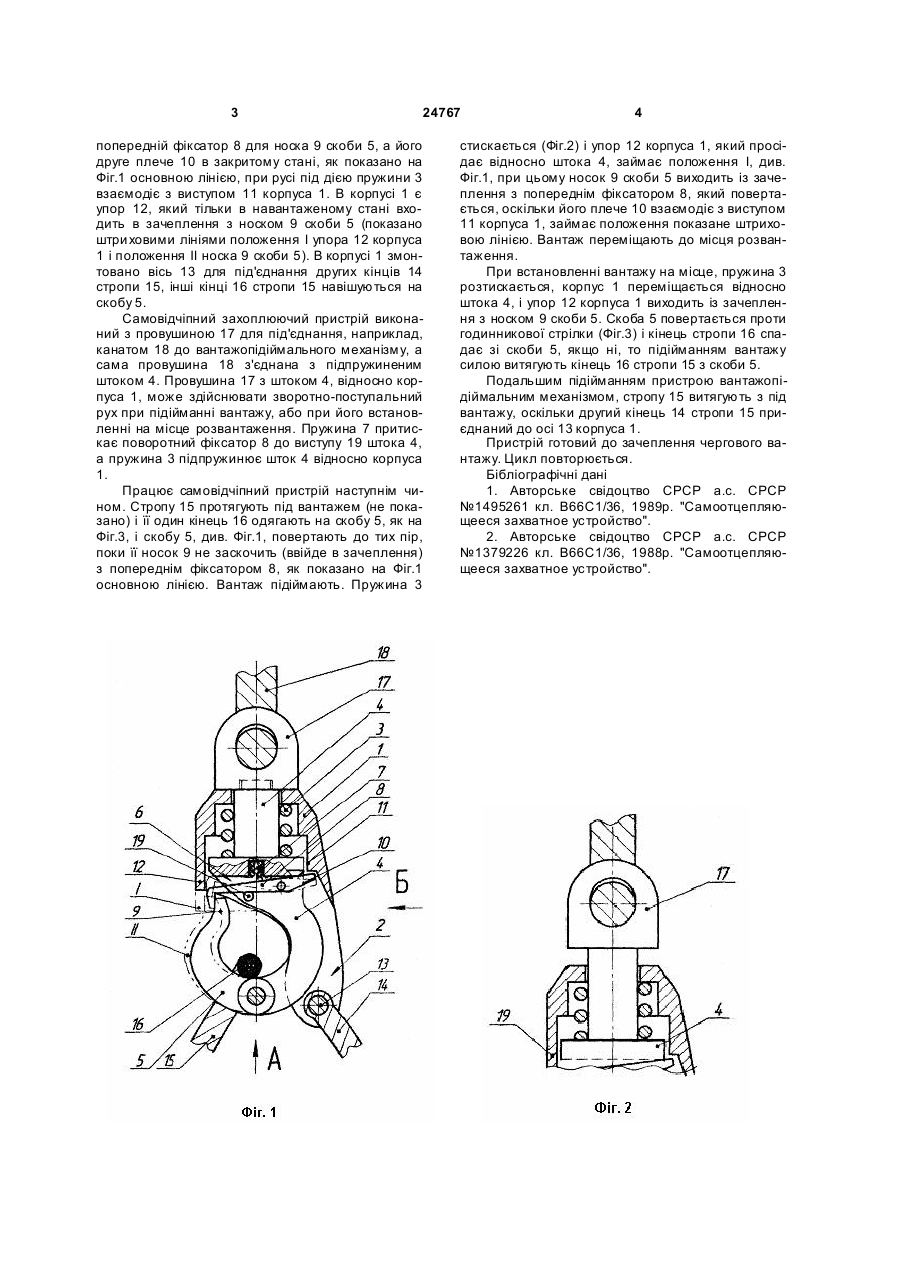

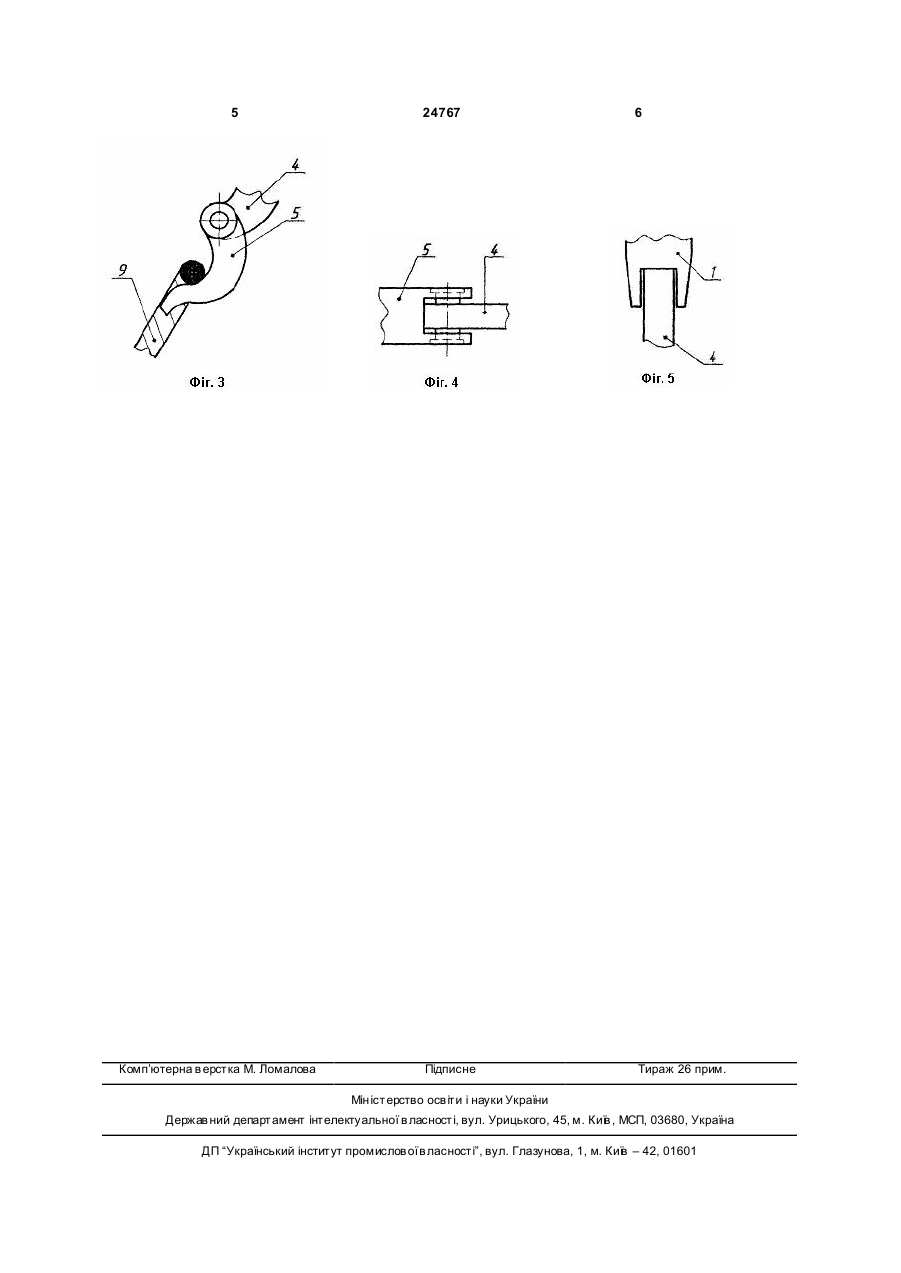

Самовідчіпний захоплюючий пристрій, який містить корпус з вирізом, шарнірно встановлену вантажозахоплюючу скобу, вушко для під'єднання до вантажопідіймального механізму з можливістю 3 24767 попередній фіксатор 8 для носка 9 скоби 5, а його друге плече 10 в закритому стані, як показано на Фіг.1 основною лінією, при русі під дією пружини 3 взаємодіє з виступом 11 корпуса 1. В корпусі 1 є упор 12, який тільки в навантаженому стані входить в зачеплення з носком 9 скоби 5 (показано штри ховими лініями положення І упора 12 корпуса 1 і положення II носка 9 скоби 5). В корпусі 1 змонтовано вісь 13 для під'єднання других кінців 14 стропи 15, інші кінці 16 стропи 15 навішуються на скобу 5. Самовідчіпний захоплюючий пристрій виконаний з провушиною 17 для під'єднання, наприклад, канатом 18 до вантажопідіймального механізму, а сама провушина 18 з'єднана з підпружиненим штоком 4. Провушина 17 з штоком 4, відносно корпуса 1, може здійснювати зворотно-поступальний рух при підійманні вантажу, або при його встановленні на місце розвантаження. Пружина 7 притискає поворотний фіксатор 8 до виступу 19 штока 4, а пружина 3 підпружинює шток 4 відносно корпуса 1. Працює самовідчіпний пристрій наступнім чином. Стропу 15 протягують під вантажем (не показано) і її один кінець 16 одягають на скобу 5, як на Фіг.3, і скобу 5, див. Фіг.1, повертають до тих пір, поки її носок 9 не заскочить (ввійде в зачеплення) з попереднім фіксатором 8, як показано на Фіг.1 основною лінією. Вантаж підіймають. Пружина 3 4 стискається (Фіг.2) і упор 12 корпуса 1, який просідає відносно штока 4, займає положення І, див. Фіг.1, при цьому носок 9 скоби 5 виходить із зачеплення з попереднім фіксатором 8, який повертається, оскільки його плече 10 взаємодіє з виступом 11 корпуса 1, займає положення показане штриховою лінією. Вантаж переміщають до місця розвантаження. При встановленні вантажу на місце, пружина 3 розтискається, корпус 1 переміщається відносно штока 4, і упор 12 корпуса 1 виходить із зачеплення з носком 9 скоби 5. Скоба 5 повертається проти годинникової стрілки (Фіг.3) і кінець стропи 16 спадає зі скоби 5, якщо ні, то підійманням вантажу силою витягують кінець 16 стропи 15 з скоби 5. Подальшим підійманням пристрою вантажопідіймальним механізмом, стропу 15 витягують з під вантажу, оскільки другий кінець 14 стропи 15 приєднаний до осі 13 корпуса 1. Пристрій готовий до зачеплення чергового вантажу. Цикл повторюється. Бібліографічні дані 1. Авторське свідоцтво СРСР а.с. СРСР №1495261 кл. В66С1/36, 1989р. "Самоотцепляющееся захватное устройство". 2. Авторське свідоцтво СРСР а.с. СРСР №1379226 кл. В66С1/36, 1988р. "Самоотцепляющееся захватное устройство". 5 Комп’ютерна в ерстка М. Ломалова 24767 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSelf-releasing gripping device
Автори англійськоюBoratynskyi Oleh Volodymyrovych
Назва патенту російськоюСамоотцепное захватное устройство
Автори російськоюБоратынский Олег Владимирович
МПК / Мітки
МПК: B66C 1/22
Мітки: пристрій, захоплюючий, самовідчіпний
