Стіл

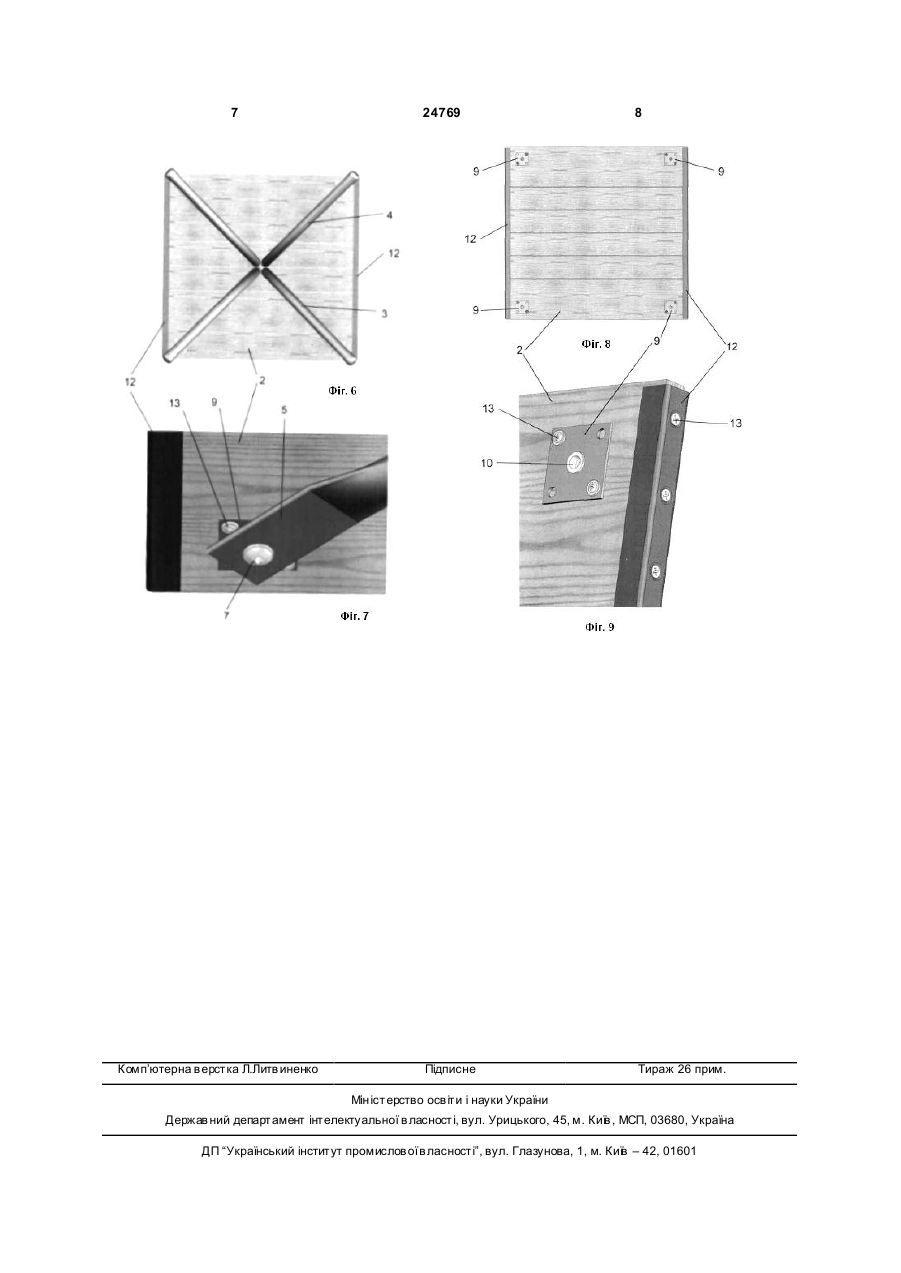

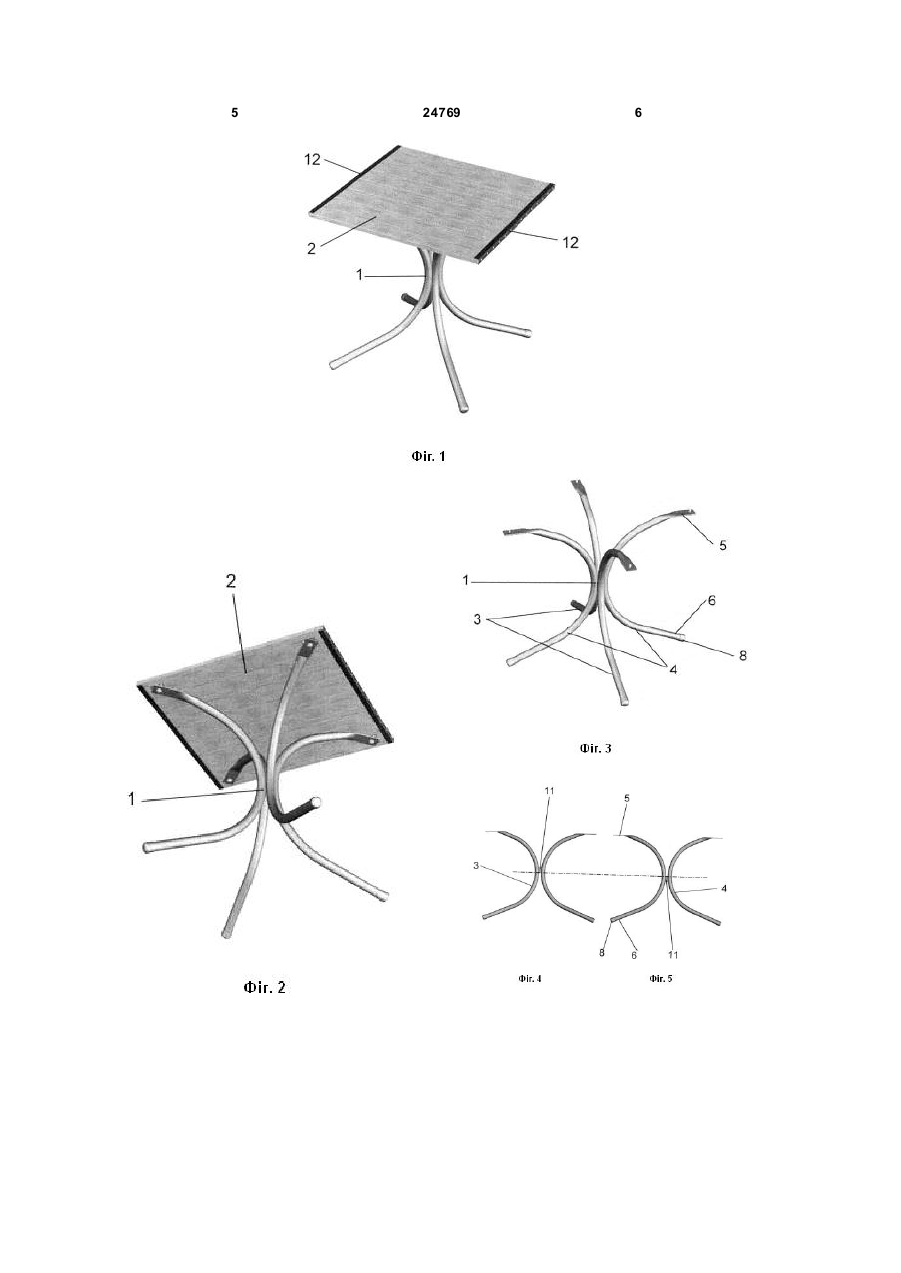

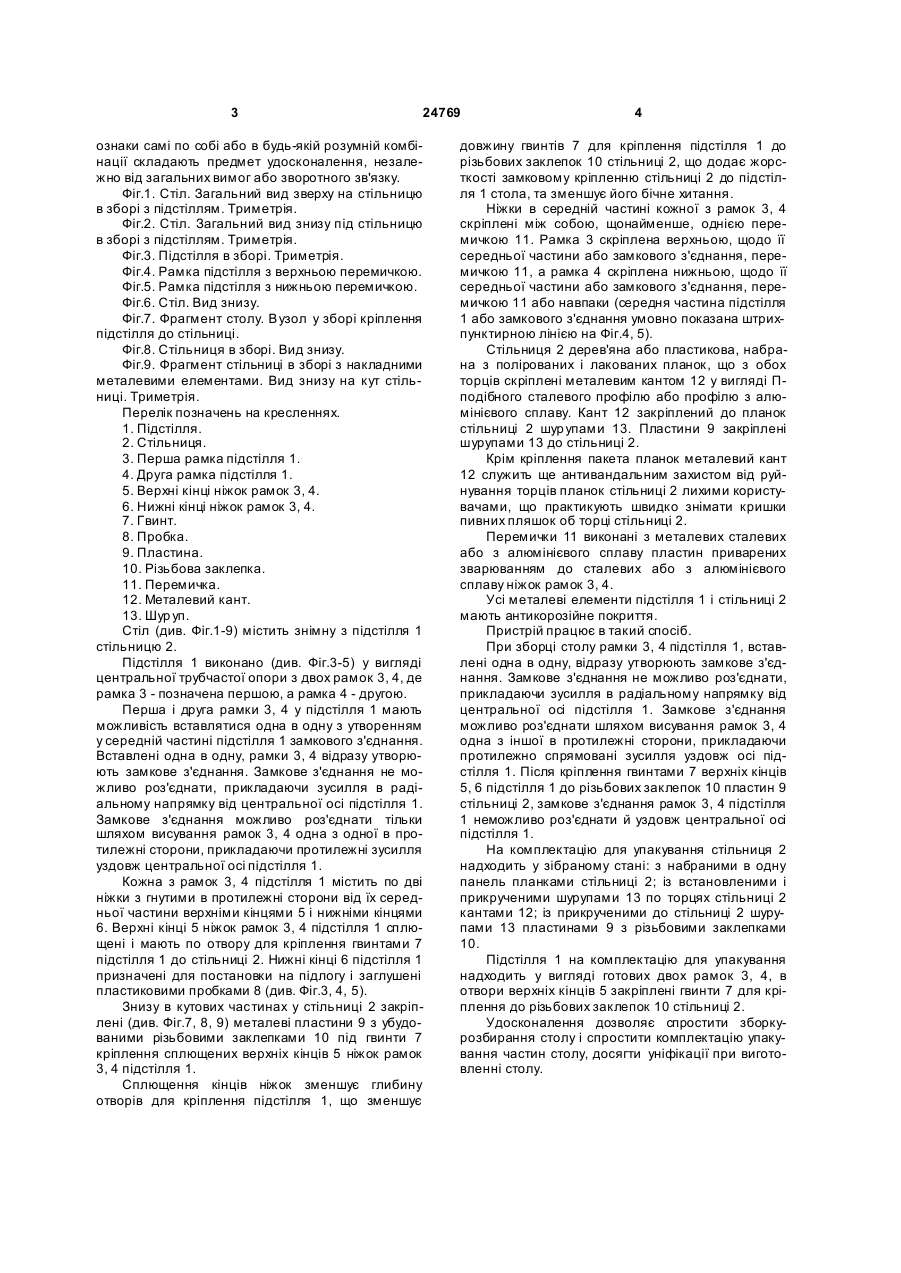

Стіл, що містить стільницю зверху підстілля з ніжок із гнутими кінцями, перемички, отвори в верхній частині підстілля для кріплення до стільниці, 3 24769 ознаки самі по собі або в будь-якій розумній комбінації складають предмет удосконалення, незалежно від загальних вимог або зворотного зв'язку. Фіг.1. Стіл. Загальний вид зверху на стільницю в зборі з підстіллям. Триметрія. Фіг.2. Стіл. Загальний вид знизу під стільницю в зборі з підстіллям. Триметрія. Фіг.3. Підстілля в зборі. Триметрія. Фіг.4. Рамка підстілля з верхньою перемичкою. Фіг.5. Рамка підстілля з нижньою перемичкою. Фіг.6. Стіл. Вид знизу. Фіг.7. Фрагмент столу. Вузол у зборі кріплення підстілля до стільниці. Фіг.8. Стільниця в зборі. Вид знизу. Фіг.9. Фрагмент стільниці в зборі з накладними металевими елементами. Вид знизу на кут стільниці. Триметрія. Перелік позначень на кресленнях. 1. Підстілля. 2. Стільниця. 3. Перша рамка підстілля 1. 4. Друга рамка підстілля 1. 5. Верхні кінці ніжок рамок 3, 4. 6. Нижні кінці ніжок рамок 3, 4. 7. Гвинт. 8. Пробка. 9. Пластина. 10. Різьбова заклепка. 11. Перемичка. 12. Металевий кант. 13. Шур уп. Стіл (див. Фіг.1-9) містить знімну з підстілля 1 стільницю 2. Підстілля 1 виконано (див. Фіг.3-5) у вигляді центральної трубчастої опори з двох рамок 3, 4, де рамка 3 - позначена першою, а рамка 4 - другою. Перша і друга рамки 3, 4 у підстілля 1 мають можливість вставлятися одна в одну з утворенням у середній частині підстілля 1 замкового з'єднання. Вставлені одна в одну, рамки 3, 4 відразу утворюють замкове з'єднання. Замкове з'єднання не можливо роз'єднати, прикладаючи зусилля в радіальному напрямку від центральної осі підстілля 1. Замкове з'єднання можливо роз'єднати тільки шляхом висування рамок 3, 4 одна з одної в протилежні сторони, прикладаючи протилежні зусилля уздовж центральної осі підстілля 1. Кожна з рамок 3, 4 підстілля 1 містить по дві ніжки з гнутими в протилежні сторони від їх середньої частини верхніми кінцями 5 і нижніми кінцями 6. Верхні кінці 5 ніжок рамок 3, 4 підстілля 1 сплющені і мають по отвору для кріплення гвинтами 7 підстілля 1 до стільниці 2. Нижні кінці 6 підстілля 1 призначені для постановки на підлогу і заглушені пластиковими пробками 8 (див. Фіг.3, 4, 5). Знизу в кутових частинах у стільниці 2 закріплені (див. Фіг.7, 8, 9) металеві пластини 9 з убудованими різьбовими заклепками 10 під гвинти 7 кріплення сплющених верхніх кінців 5 ніжок рамок 3, 4 підстілля 1. Сплющення кінців ніжок зменшує глибину отворів для кріплення підстілля 1, що зменшує 4 довжину гвинтів 7 для кріплення підстілля 1 до різьбових заклепок 10 стільниці 2, що додає жорсткості замковому кріпленню стільниці 2 до підстілля 1 стола, та зменшує його бічне хитання. Ніжки в середній частині кожної з рамок 3, 4 скріплені між собою, щонайменше, однією перемичкою 11. Рамка 3 скріплена верхньою, щодо її середньої частини або замкового з'єднання, перемичкою 11, а рамка 4 скріплена нижньою, щодо її середньої частини або замкового з'єднання, перемичкою 11 або навпаки (середня частина підстілля 1 або замкового з'єднання умовно показана штрихпунктирною лінією на Фіг.4, 5). Стільниця 2 дерев'яна або пластикова, набрана з полірованих і лакованих планок, що з обох торців скріплені металевим кантом 12 у вигляді Пподібного сталевого профілю або профілю з алюмінієвого сплаву. Кант 12 закріплений до планок стільниці 2 шур упами 13. Пластини 9 закріплені шурупами 13 до стільниці 2. Крім кріплення пакета планок металевий кант 12 служить ще антивандальним захистом від руйнування торців планок стільниці 2 лихими користувачами, що практикують швидко знімати кришки пивних пляшок об торці стільниці 2. Перемички 11 виконані з металевих сталевих або з алюмінієвого сплаву пластин приварених зварюванням до сталевих або з алюмінієвого сплаву ніжок рамок 3, 4. Усі металеві елементи підстілля 1 і стільниці 2 мають антикорозійне покриття. Пристрій працює в такий спосіб. При зборці столу рамки 3, 4 підстілля 1, вставлені одна в одну, відразу утворюють замкове з'єднання. Замкове з'єднання не можливо роз'єднати, прикладаючи зусилля в радіальному напрямку від центральної осі підстілля 1. Замкове з'єднання можливо роз'єднати шляхом висування рамок 3, 4 одна з іншої в протилежні сторони, прикладаючи протилежно спрямовані зусилля уздовж осі підстілля 1. Після кріплення гвинтами 7 верхніх кінців 5, 6 підстілля 1 до різьбових заклепок 10 пластин 9 стільниці 2, замкове з'єднання рамок 3, 4 підстілля 1 неможливо роз'єднати й уздовж центральної осі підстілля 1. На комплектацію для упакування стільниця 2 надходить у зібраному стані: з набраними в одну панель планками стільниці 2; із встановленими і прикрученими шурупами 13 по торцях стільниці 2 кантами 12; із прикрученими до стільниці 2 шурупами 13 пластинами 9 з різьбовими заклепками 10. Підстілля 1 на комплектацію для упакування надходить у вигляді готових двох рамок 3, 4, в отвори верхніх кінців 5 закріплені гвинти 7 для кріплення до різьбових заклепок 10 стільниці 2. Удосконалення дозволяє спростити зборкурозбирання столу і спростити комплектацію упакування частин столу, досягти уніфікації при виготовленні столу. 5 24769 6 7 Комп’ютерна в ерстка Л.Литв иненко 24769 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
