Стіл для витяжки хребта з використанням сили ваги пацієнта “вертебраліс іі”

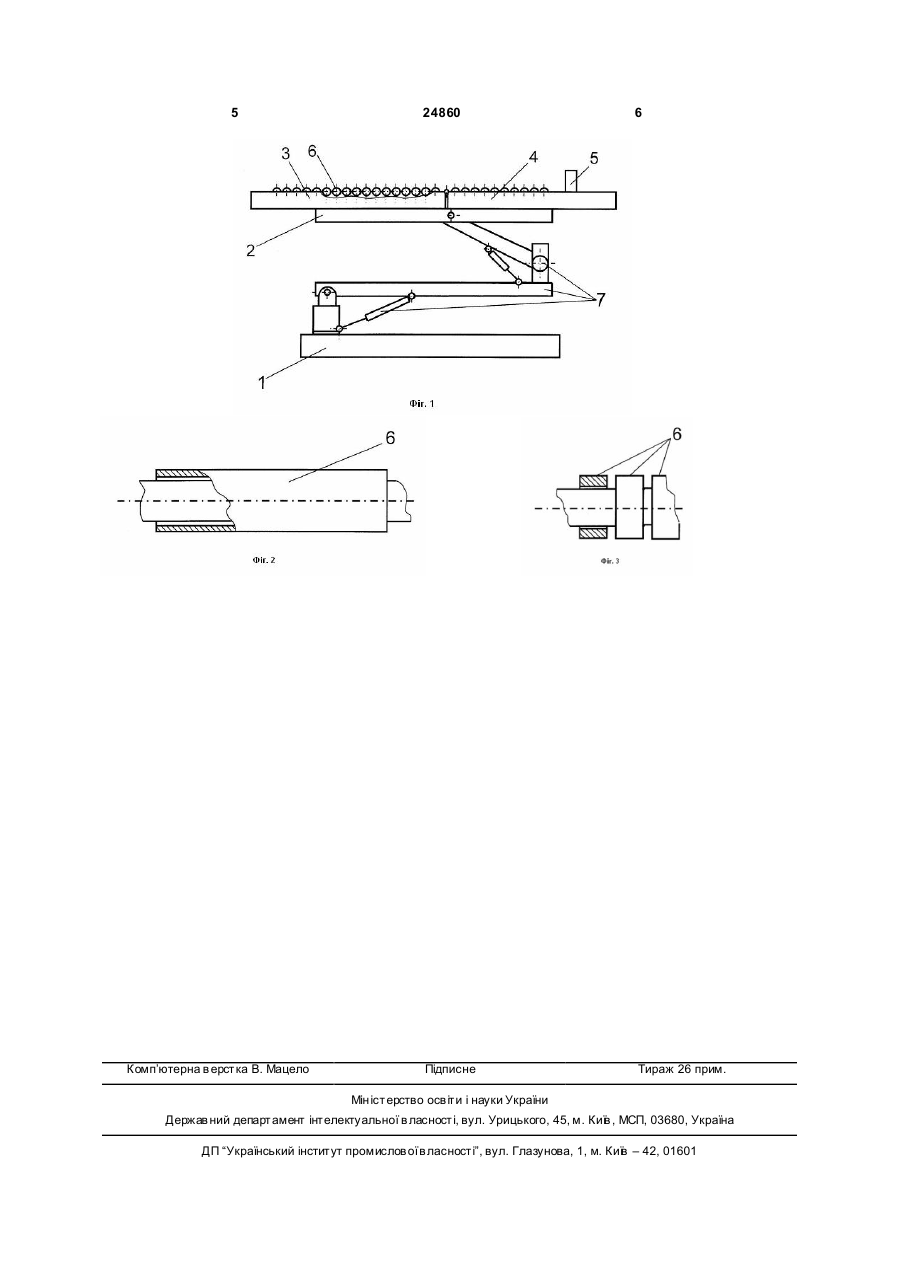

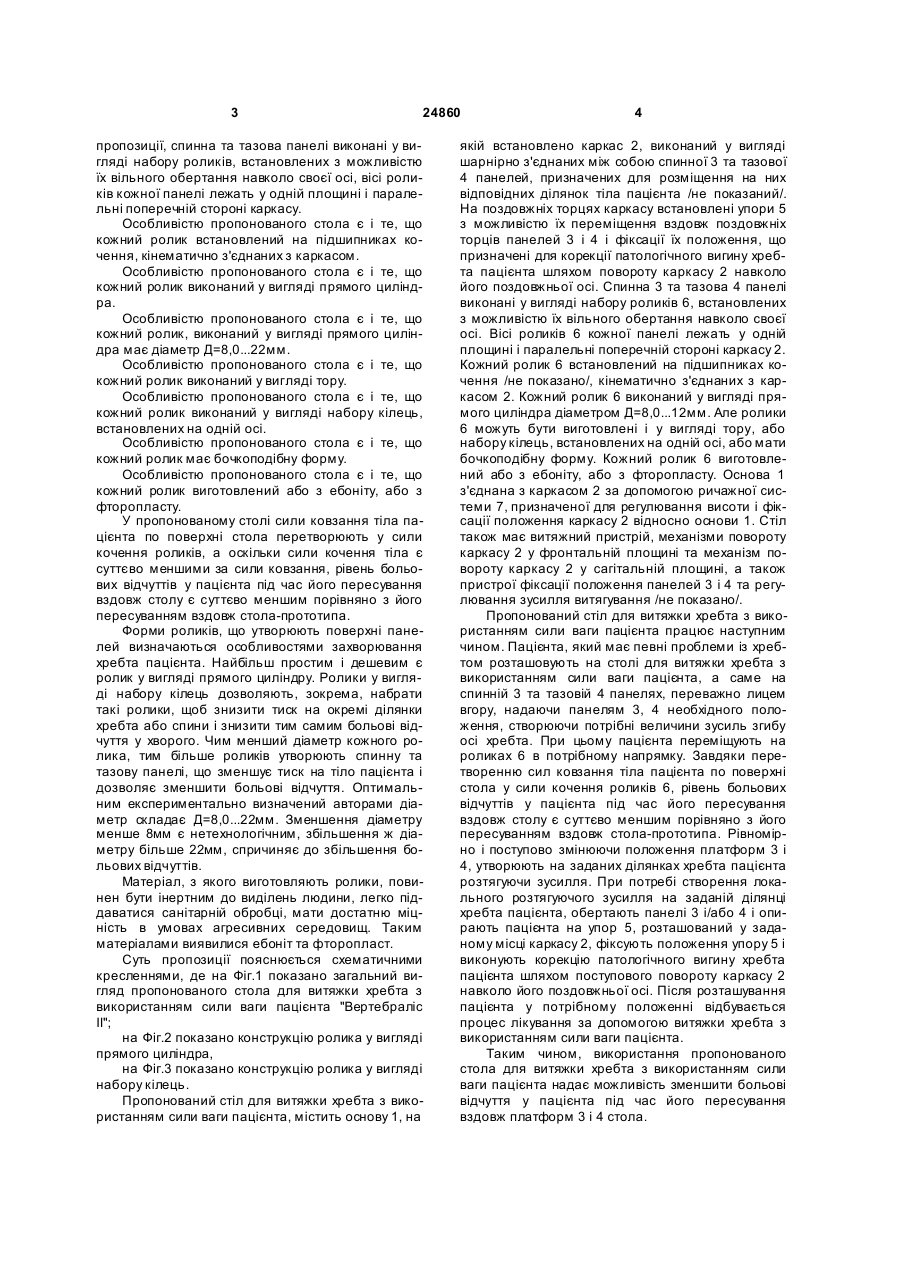

1. Стіл для витяжки хребта з використанням сили ваги пацієнта, що містить основу, на якій встановлено каркас, виконаний у вигляді шарнірно з'єднаних між собою спинної та тазової панелей, призначених для розміщення на них відповідних ділянок тіла пацієнта, а також витяжний пристрій, механізми повороту і фіксації панелей та пристрій для регулювання зусилля витягування, який відрізняється тим, що спинна та тазова панелі виконані у вигляді набору роликів, встановлених з можливістю їх вільного обертання навколо своєї осі, осі роликів кожної панелі лежать у одній площині і паралельні поперечній стороні каркаса. U 2 (19) 1 3 24860 пропозиції, спинна та тазова панелі виконані у вигляді набору роликів, встановлених з можливістю їх вільного обертання навколо своєї осі, вісі роликів кожної панелі лежать у одній площині і паралельні поперечній стороні каркасу. Особливістю пропонованого стола є і те, що кожний ролик встановлений на підшипниках кочення, кінематично з'єднаних з каркасом. Особливістю пропонованого стола є і те, що кожний ролик виконаний у вигляді прямого циліндра. Особливістю пропонованого стола є і те, що кожний ролик, виконаний у вигляді прямого циліндра має діаметр Д=8,0...22мм. Особливістю пропонованого стола є і те, що кожний ролик виконаний у вигляді тору. Особливістю пропонованого стола є і те, що кожний ролик виконаний у вигляді набору кілець, встановлених на одній осі. Особливістю пропонованого стола є і те, що кожний ролик має бочкоподібну форму. Особливістю пропонованого стола є і те, що кожний ролик виготовлений або з ебоніту, або з фторопласту. У пропонованому столі сили ковзання тіла пацієнта по поверхні стола перетворюють у сили кочення роликів, а оскільки сили кочення тіла є суттєво меншими за сили ковзання, рівень больових відчуттів у пацієнта під час його пересування вздовж столу є суттєво меншим порівняно з його пересуванням вздовж стола-прототипа. Форми роликів, що утворюють поверхні панелей визначаються особливостями захворювання хребта пацієнта. Найбільш простим і дешевим є ролик у вигляді прямого циліндру. Ролики у вигляді набору кілець дозволяють, зокрема, набрати такі ролики, щоб знизити тиск на окремі ділянки хребта або спини і знизити тим самим больові відчуття у хворого. Чим менший діаметр кожного ролика, тим більше роликів утворюють спинну та тазову панелі, що зменшує тиск на тіло пацієнта і дозволяє зменшити больові відчуття. Оптимальним експериментально визначений авторами діаметр складає Д=8,0...22мм. Зменшення діаметру менше 8мм є нетехнологічним, збільшення ж діаметру більше 22мм, спричиняє до збільшення больових відчуттів. Матеріал, з якого виготовляють ролики, повинен бути інертним до виділень людини, легко піддаватися санітарній обробці, мати достатню міцність в умовах агресивних середовищ. Таким матеріалами виявилися ебоніт та фторопласт. Суть пропозиції пояснюється схематичними кресленнями, де на Фіг.1 показано загальний вигляд пропонованого стола для витяжки хребта з використанням сили ваги пацієнта "Вертебраліс II"; на Фіг.2 показано конструкцію ролика у вигляді прямого циліндра, на Фіг.3 показано конструкцію ролика у вигляді набору кілець. Пропонований стіл для витяжки хребта з використанням сили ваги пацієнта, містить основу 1, на 4 якій встановлено каркас 2, виконаний у вигляді шарнірно з'єднаних між собою спинної 3 та тазової 4 панелей, призначених для розміщення на них відповідних ділянок тіла пацієнта /не показаний/. На поздовжніх торцях каркасу встановлені упори 5 з можливістю їх переміщення вздовж поздовжніх торців панелей 3 і 4 і фіксації їх положення, що призначені для корекції патологічного вигину хребта пацієнта шляхом повороту каркасу 2 навколо його поздовжньої осі. Спинна 3 та тазова 4 панелі виконані у вигляді набору роликів 6, встановлених з можливістю їх вільного обертання навколо своєї осі. Вісі роликів 6 кожної панелі лежать у одній площині і паралельні поперечній стороні каркасу 2. Кожний ролик 6 встановлений на підшипниках кочення /не показано/, кінематично з'єднаних з каркасом 2. Кожний ролик 6 виконаний у вигляді прямого циліндра діаметром Д=8,0...12мм. Але ролики 6 можуть бути виготовлені і у вигляді тору, або набору кілець, встановлених на одній осі, або мати бочкоподібну форму. Кожний ролик 6 виготовлений або з ебоніту, або з фторопласту. Основа 1 з'єднана з каркасом 2 за допомогою ричажної системи 7, призначеної для регулювання висоти і фіксації положення каркасу 2 відносно основи 1. Стіл також має витяжний пристрій, механізми повороту каркасу 2 у фронтальній площині та механізм повороту каркасу 2 у сагітальній площині, а також пристрої фіксації положення панелей 3 і 4 та регулювання зусилля витягування /не показано/. Пропонований стіл для витяжки хребта з використанням сили ваги пацієнта працює наступним чином. Пацієнта, який має певні проблеми із хребтом розташовують на столі для витяжки хребта з використанням сили ваги пацієнта, а саме на спинній 3 та тазовій 4 панелях, переважно лицем вгору, надаючи панелям 3, 4 необхідного положення, створюючи потрібні величини зусиль згибу осі хребта. При цьому пацієнта переміщують на роликах 6 в потрібному напрямку. Завдяки перетворенню сил ковзання тіла пацієнта по поверхні стола у сили кочення роликів 6, рівень больових відчуттів у пацієнта під час його пересування вздовж столу є суттєво меншим порівняно з його пересуванням вздовж стола-прототипа. Рівномірно і поступово змінюючи положення платформ 3 і 4, утворюють на заданих ділянках хребта пацієнта розтягуючи зусилля. При потребі створення локального розтягуючого зусилля на заданій ділянці хребта пацієнта, обертають панелі 3 і/або 4 і опирають пацієнта на упор 5, розташований у заданому місці каркасу 2, фіксують положення упору 5 і виконують корекцію патологічного вигину хребта пацієнта шляхом поступового повороту каркасу 2 навколо його поздовжньої осі. Після розташування пацієнта у потрібному положенні відбувається процес лікування за допомогою витяжки хребта з використанням сили ваги пацієнта. Таким чином, використання пропонованого стола для витяжки хребта з використанням сили ваги пацієнта надає можливість зменшити больові відчуття у пацієнта під час його пересування вздовж платформ 3 і 4 стола. 5 Комп’ютерна в ерстка В. Мацело 24860 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
