Пристрій для уловлювання викидів пилу при видачі коксу

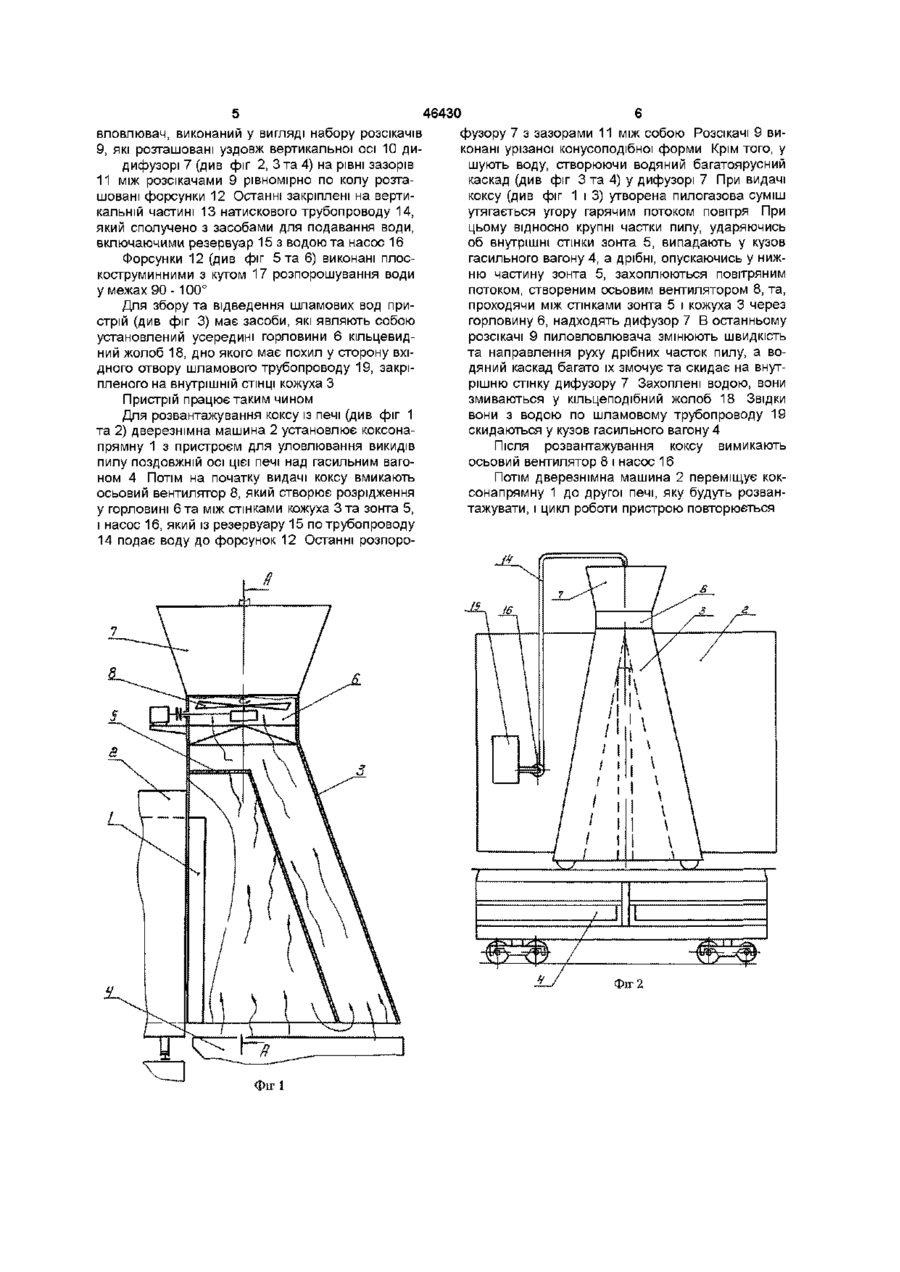

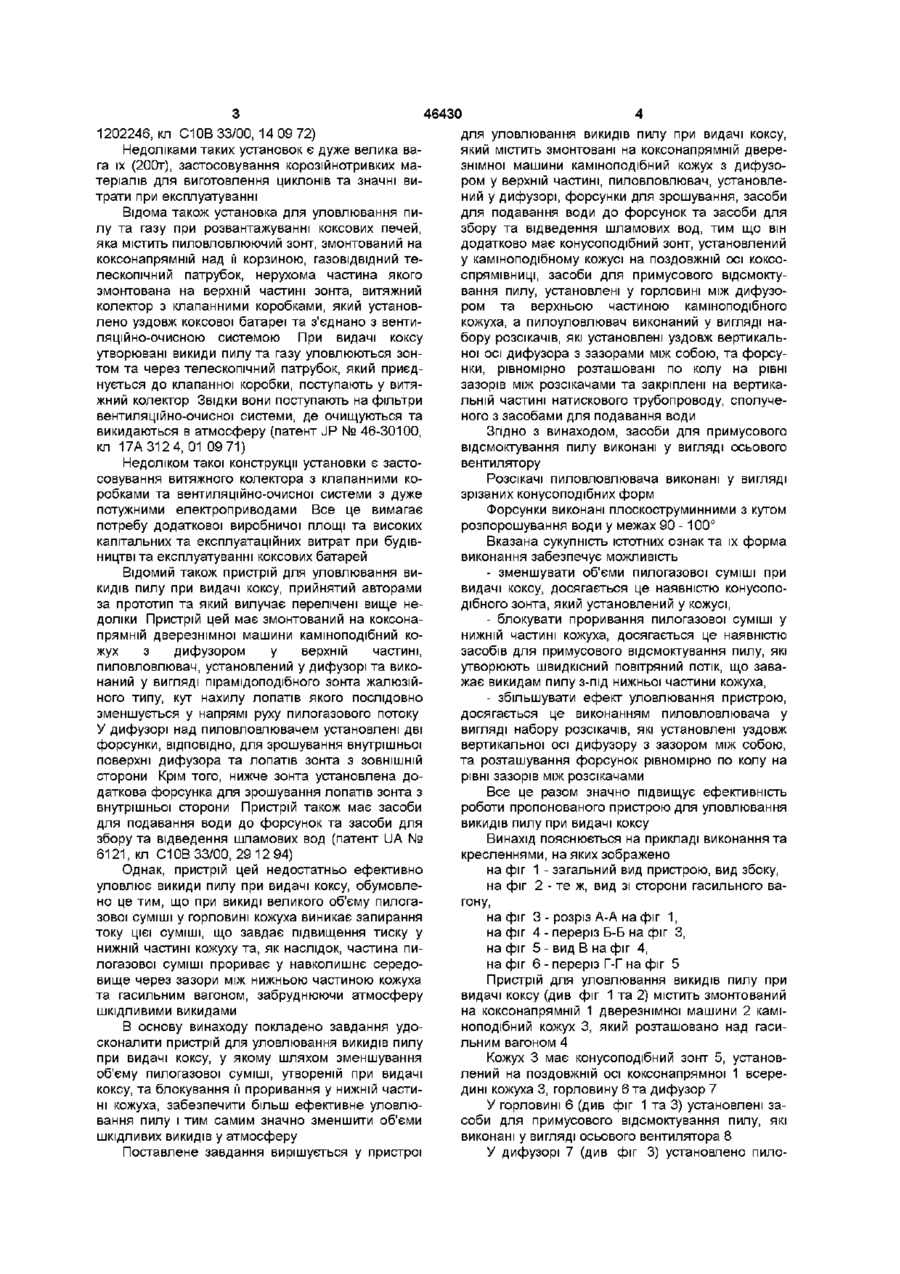

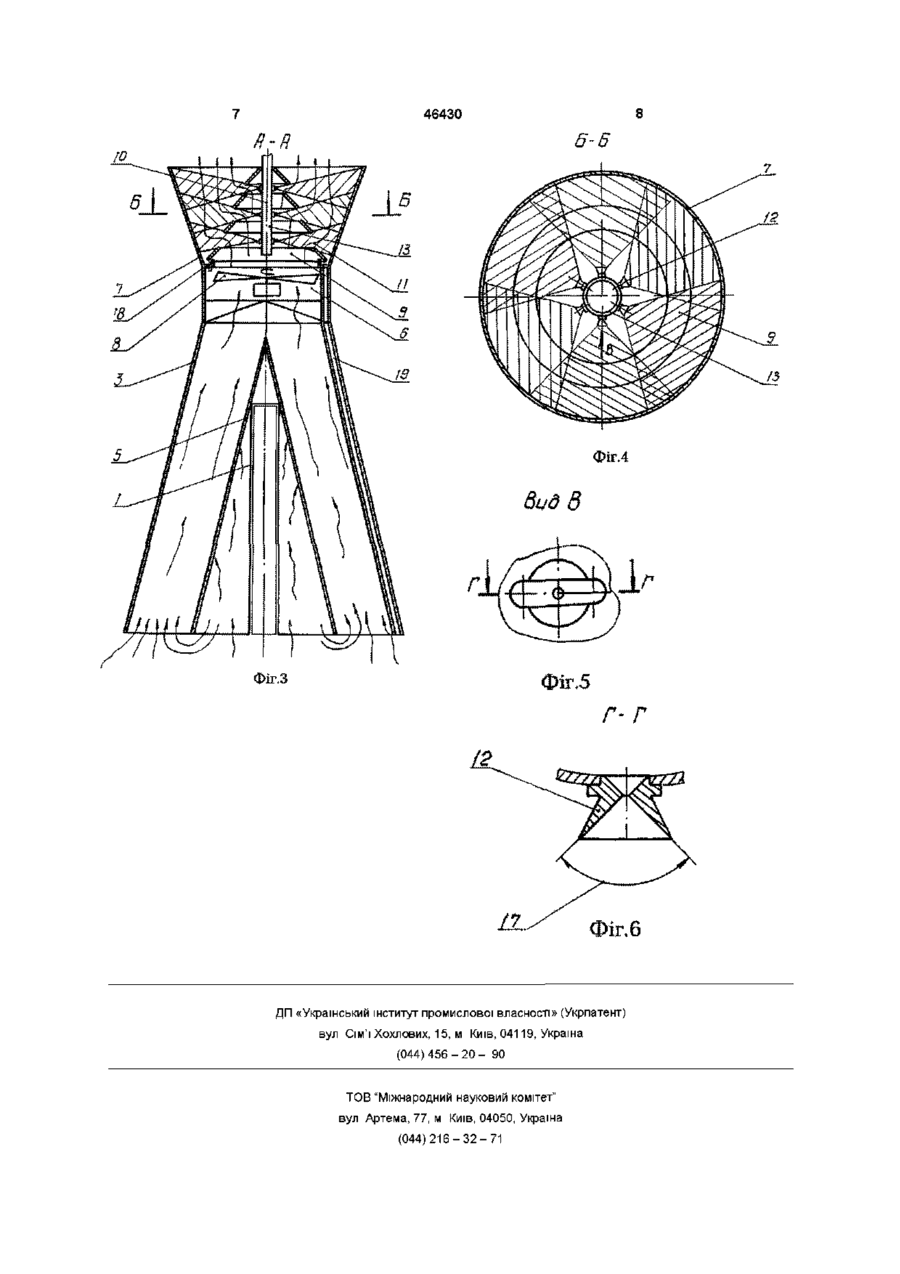

1 Пристрій для уловлювання викидів пилу при видачі коксу, що містить змонтовані на коксонапрямній дверезнімної машини камшоподібний кожух з дифузором у верхній частині, пилоуловлювач, установлений у дифузорі, форсунки для зрошування, засоби для подавання води до форсунок та засоби для збору та відведення шламових вод, який відрізняється тим, що він додатково містить конусоподібний зонт, установлений у камшоподібному кожусі на поздовжній осі коксо напрямної, засоби для примусового відсмоктування пилу, установлені у горловині між дифузором та верхньою частиною камшоподібного кожуха, а пилоуловлювач виконаний у вигляді набору розсікачів, які установлені уздовж вертикальної осі дифузора з зазорами між собою, та форсунки рівномірно розташовані по колу на рівні зазорів між розсікачами та закріплені на вертикальній частині трубопроводу, сполученого з засобами для подавання води 2 Пристрій за п 1, який відрізняється тим, що засоби для примусового відсмоктування пилу виконані у вигляді осьового вентилятора 3 Пристрій за п 1, який відрізняється тим, що розсікачі виконані у вигляді зрізаних конусоподібних форм 4 Пристрій за п 1, який відрізняється тим, що форсунки виконані плоскоструминними з кутом розпорошування води у межах 90-100° Винахід відноситься до коксохімічної промисловості, а саме до розвантажувальних машин для коксових печей з горизонтальними камерами, зокрема до пристроїв для уловлювання викидів пилу при видачі коксу При розвантажуванні коксових печей на коксовій стороні батареї відбуваються періодичні викиди пилу та газу, які забруднюють навколишнє середовище Виникає це тому що у процесі вивантажування коксового пирога, температура, якого близько 1000°, при його зіткненні з атмосферним повітрям утворюється сильний висхідний конвекційний потік за початковою швидкістю 5 10м/с, який підіймає угору дрібні частинки коксу, що утворилися внаслідок руйнування коксового пирога при його вивантажуванні в гасильний вагон З патентної та науково-технічної інформації відомо декілька різноманітних установок та пристроїв для уловлювання викидів пилу та газу при розвантажуванні коксових печей, це - пиловідсмоктуючий зонт, установлений над коксонапрямної дверізнімальної машини та гасильним вагоном, - бункер-вагон, здійснюючий приймання та гасіння коксу з уловлюванням пилу та газу при цьому, - галереї, розташовані на коксовій стороні батареї над дверезнімною машиною, гасильним вагоном та коксовою рампою У цей час у ВІТЧИЗНЯНІЙ та іноземній КОКСОХІМІ ЧНІЙ промисловості широке застосування одержали установки з пиловсмоктуючими зонтами, які також мають декілька ВІДМІН Відома, наприклад, установка для знижування забруднення атмосфери при видачі коксу із печей, яка монтується на металоконструкції коксонапрямної та зображає собою витяжний зонт, закриваючий коксонапрямну та частину гасильного вагона і з'єднаний системою трубопроводів з устаткуванням для відсмоктування пилу та очищення газу, яке містить мокрий пиловловлювач, циклони, повітродувки та шламопровід, також змонтовані на металоконструкції коксонапрямної (патент DE № О со (О 46430 для уловлювання викидів пилу при видачі коксу, який містить змонтовані на коксонапрямній дверезнімної машини камшоподібний кожух з дифузором у верхній частині, пиловловлювач, установлений у дифузорі, форсунки для зрошування, засоби для подавання води до форсунок та засоби для збору та відведення шламових вод, тим що він додатково має конусоподібний зонт, установлений у камшоподібному кожусі на поздовжній осі коксоспрямівниці, засоби для примусового відсмоктування пилу, установлені у горловині між дифузором та верхньою частиною камшоподібного кожуха, а пилоуловлювач виконаний у вигляді набору розсікачів, які установлені уздовж вертикальної осі дифузора з зазорами між собою, та форсунки, рівномірно розташовані по колу на рівні зазорів між розсікачами та закріплені на вертикальній частині натискового трубопроводу, сполученого з засобами для подавання води Згідно З винаходом, засоби для примусового відсмоктування пилу виконані у вигляді осьового вентилятору Недоліком такої конструкції установки є застосовування витяжного колектора з клапанними коРозсікачі пиловловлювача виконані у вигляді робками та вентиляційно-очисної системи з дуже зрізаних конусоподібних форм потужними електроприводами Все це вимагає Форсунки виконані плоскоструминними з кутом потребу додаткової виробничої площі та високих розпорошування води у межах 90-100° капітальних та експлуатаційних витрат при будівВказана сукупність істотних ознак та їх форма ництві та експлуатуванні коксових батарей виконання забезпечує можливість Відомий також пристрій для уловлювання ви- зменшувати об'єми пилогазової суміші при кидів пилу при видачі коксу, прийнятий авторами видачі коксу, досягається це наявністю конусопоза прототип та який вилучає перелічені вище недібного зонта, який установлений у кожусі, доліки Пристрій цей має змонтований на коксона- блокувати проривання пилогазової суміші у прямній дверезнімної машини камшоподібний конижній частині кожуха, досягається це наявністю жух з дифузором у верхній частині, засобів для примусового відсмоктування пилу, які пиловловлювач, установлений у дифузорі та викоутворюють швидкісний повітряний потік, що завананий у вигляді пірамідоподібного зонта жалюзійжає викидам пилу з-під нижньої частини кожуха, ного типу, кут нахилу лопатів якого послідовно - збільшувати ефект уловлювання пристрою, зменшується у напрямі руху пилогазового потоку досягається це виконанням пиловловлювача у У дифузорі над пиловловлювачем установлені дві вигляді набору розсікачів, які установлені уздовж форсунки, ВІДПОВІДНО, для зрошування внутрішньої вертикальної осі дифузору з зазором між собою, поверхні дифузора та лопатів зонта з ЗОВНІШНІЙ та розташування форсунок рівномірно по колу на сторони Крім того, нижче зонта установлена дорівні зазорів між розсікачами даткова форсунка для зрошування лопатів зонта з Все це разом значно підвищує ефективність внутрішньої сторони Пристрій також має засоби роботи пропонованого пристрою для уловлювання для подавання води до форсунок та засоби для викидів пилу при видачі коксу збору та відведення шламових вод (патент UA № Винахід пояснюється на прикладі виконання та 6121, кл С10В 33/00, 29 12 94) кресленнями, на яких зображено Однак, пристрій цей недостатньо ефективно на фіг 1 - загальний вид пристрою, вид збоку, уловлює викиди пилу при видачі коксу, обумовлена фіг 2 - те ж, вид зі сторони гасильного вано це тим, що при викиді великого об'єму пилогагону, зової суміші у горловині кожуха виникає запирання на фіг 3 - розріз А-А на фіг 1, току цієї суміші, що завдає підвищення тиску у на фіг 4 - переріз Б-Б на фіг З, нижній частині кожуху та, як наслідок, частина пина фіг 5 - вид В на фіг 4, логазової суміші прориває у навколишнє середона фіг 6 - переріз Г-Г на фіг 5 вище через зазори між нижньою частиною кожуха Пристрій для уловлювання викидів пилу при та гасильним вагоном, забруднюючи атмосферу видачі коксу (див фіг 1 та 2) містить змонтований шкідливими викидами на коксонапрямній 1 дверезнімної машини 2 каміноподібний кожух 3, який розташовано над гасиВ основу винаходу покладено завдання удольним вагоном 4 сконалити пристрій для уловлювання викидів пилу при видачі коксу, у якому шляхом зменшування Кожух 3 має конусоподібний зонт 5, установоб'єму пилогазової суміші, утвореній при видачі лений на поздовжній осі коксонапрямної 1 всерекоксу, та блокування її проривання у нижній частидині кожуха 3, горловину 6 та дифузор 7 ні кожуха, забезпечити більш ефективне уловлюУ горловині 6 (див фіг 1 та 3) установлені завання пилу і тим самим значно зменшити об'єми соби для примусового відсмоктування пилу, які шкідливих викидів у атмосферу виконані у вигляді осьового вентилятора 8 Поставлене завдання вирішується у пристрої У дифузорі 7 (див фіг 3) установлено пило1202246, кл С10В 33/00, 14 09 72) Недоліками таких установок є дуже велика вага їх (200т), застосовування корозійнотривких матеріалів для виготовлення циклонів та значні витрати при експлуатуванні Відома також установка для уловлювання пилу та газу при розвантажуванні коксових печей, яка містить пиловловлюючий зонт, змонтований на коксонапрямній над її корзиною, газовідвідний телескопічний патрубок, нерухома частина якого змонтована на верхній частині зонта, витяжний колектор з клапанними коробками, який установлено уздовж коксової батареї та з'єднано з вентиляційно-очисною системою При видачі коксу утворювані викиди пилу та газу уловлюються зонтом та через телескопічний патрубок, який приєднується до клапанної коробки, поступають у витяжний колектор Звідки ВОНИ поступають на фільтри вентиляційно-очисної системи, де очищуються та викидаються в атмосферу (патент JP № 46-30100, кл 17А312 4, 01 09 71) вловлювач, виконаний у вигляді набору розсікачів 9, які розташовані уздовж вертикальної осі 10 дидифузорі 7 (див фіг 2, 3 та 4) на рівні зазорів 11 між розсікачами 9 рівномірно по колу розташовані форсунки 12 Останні закріплені на вертикальній частині 13 натискового трубопроводу 14, який сполучено з засобами для подавання води, включаючими резервуар 15 з водою та насос 16 Форсунки 12 (див фіг 5 та 6) виконані плоскоструминними з кутом 17 розпорошування води у межах 90 -100° Для збору та відведення шламових вод пристрій (див фіг 3) має засоби, які являють собою установлений усередині горловини 6 кільцевидний жолоб 18, дно якого має похил у сторону вхідного отвору шламового трубопроводу 19, закріпленого на внутрішній СТІНЦІ кожуха З Пристрій працює таким чином Для розвантажування коксу із печі (див фіг 1 та 2) дверезнімна машина 2 установлює коксонапрямну 1 з пристроєм для уловлювання викидів пилу поздовжній осі цієї печі над гасильним вагоном 4 Потім на початку видачі коксу вмикають осьовий вентилятор 8, який створює розрідження у горловині 6 та між стінками кожуха 3 та зонта 5, і насос 16, який із резервуару 15 по трубопроводу 14 подає воду до форсунок 12 Останні розпоро 46430 фузору 7 з зазорами 11 між собою Розсікачі 9 виконані урізаної конусоподібної форми Крім того, у шують воду, створюючи водяний багатоярусний каскад (див фіг 3 та 4) у дифузорі 7 При видачі коксу (див фіг 1 і 3) утворена пилогазова суміш утягається угору гарячим потоком повітря При цьому відносно крупні частки пилу, ударяючись об внутрішні стінки зонта 5, випадають у кузов гасильного вагону 4, а дрібні, опускаючись у нижню частину зонта 5, захоплюються повітряним потоком, створеним осьовим вентилятором 8, та, проходячи між стінками зонта 5 і кожуха 3 через горловину 6, надходять дифузор 7 В останньому розсікачі 9 пиловловлювача змінюють швидкість та направлення руху дрібних часток пилу, а водяний каскад багато їх змочує та скидає на внутрішню стінку дифузору 7 Захоплені водою, вони змиваються у кільцеподібний жолоб 18 Звідки вони з водою по шламовому трубопроводу 19 скидаються у кузов гасильного вагону 4 Після розвантажування коксу вимикають осьовий вентилятор 8 і насос 16 Потім дверезнімна машина 2 переміщує коксонапрямну 1 до другої печі, яку будуть розвантажувати, і цикл роботи пристрою повторюється Фіг 2 46430 6~Б /О В Фіг.4 вид В Фіг.З 'іг.5 Г- Г Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
