Антена малогабаритна

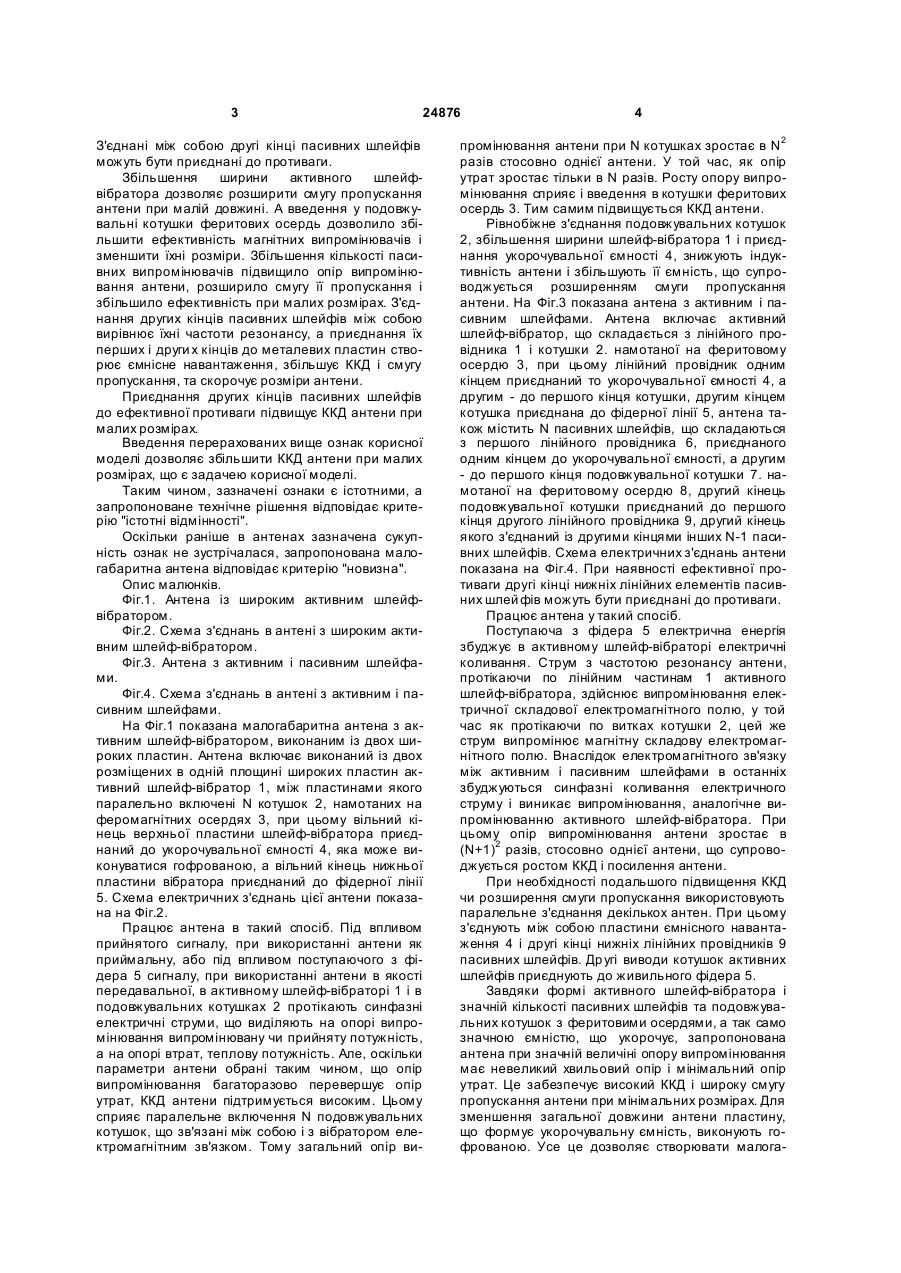

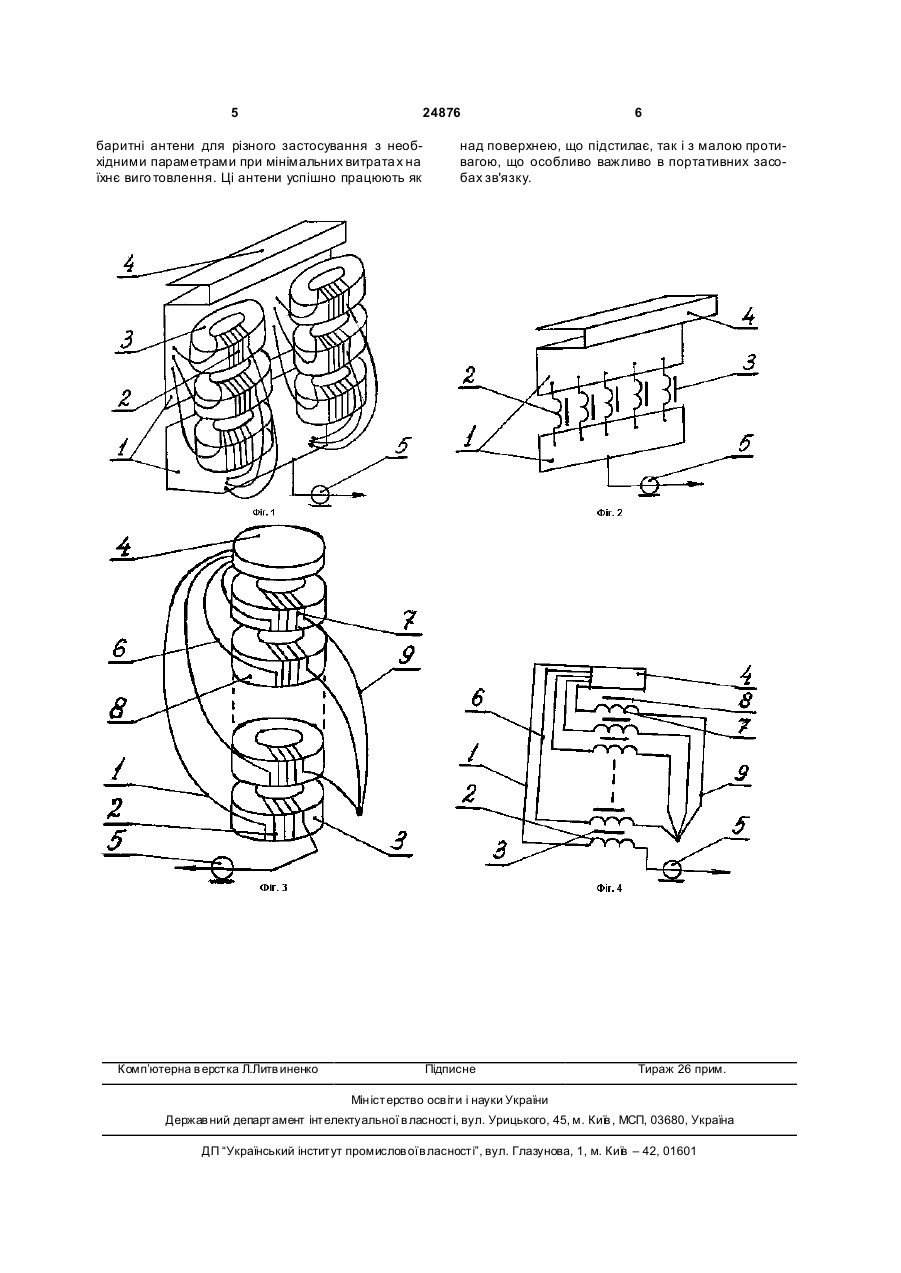

1. Антена малогабаритна, що включає навантажений на укорочувальну ємність шлейфвібратор, що містить активні та пасивні шлейфи, у розрив яких включені подовжувальні котушки, при цьому вільні кінці активних шлейфів приєднані до живильного фідера, а утворююча укорочувальну ємність металева пластина може виконуватися гофрованою, яка відрізняється тим, що подовжувальні котушки намотані на феромагнітні осердя таким чином, що їхні витки розташовані паралельно струму у антені. 3 24876 З'єднані між собою другі кінці пасивних шлейфів можуть бути приєднані до противаги. Збільшення ширини активного шлейфвібратора дозволяє розширити смугу пропускання антени при малій довжині. А введення у подовжувальні котушки феритових осердь дозволило збільшити ефективність магнітних випромінювачів і зменшити їхні розміри. Збільшення кількості пасивних випромінювачів підвищило опір випромінювання антени, розширило смугу її пропускання і збільшило ефективність при малих розмірах. З'єднання других кінців пасивних шлейфів між собою вирівнює їхні частоти резонансу, а приєднання їх перших і други х кінців до металевих пластин створює ємнісне навантаження, збільшує ККД і смугу пропускання, та скорочує розміри антени. Приєднання других кінців пасивних шлейфів до ефективної противаги підвищує ККД антени при малих розмірах. Введення перерахованих вище ознак корисної моделі дозволяє збільшити ККД антени при малих розмірах, що є задачею корисної моделі. Таким чином, зазначені ознаки є істотними, а запропоноване технічне рішення відповідає критерію "істотні відмінності". Оскільки раніше в антенах зазначена сукупність ознак не зустрічалася, запропонована малогабаритна антена відповідає критерію "новизна". Опис малюнків. Фіг.1. Антена із широким активним шлейфвібратором. Фіг.2. Схема з'єднань в антені з широким активним шлейф-вібратором. Фіг.3. Антена з активним і пасивним шлейфами. Фіг.4. Схема з'єднань в антені з активним і пасивним шлейфами. На Фіг.1 показана малогабаритна антена з активним шлейф-вібратором, виконаним із двох широких пластин. Антена включає виконаний із двох розміщених в одній площині широких пластин активний шлейф-вібратор 1, між пластинами якого паралельно включені N котушок 2, намотаних на феромагнітних осердях 3, при цьому вільний кінець верхньої пластини шлейф-вібратора приєднаний до укорочувальної ємності 4, яка може виконуватися гофрованою, а вільний кінець нижньої пластини вібратора приєднаний до фідерної лінії 5. Схема електричних з'єднань цієї антени показана на Фіг.2. Працює антена в такий спосіб. Під впливом прийнятого сигналу, при використанні антени як приймальну, або під впливом поступаючого з фідера 5 сигналу, при використанні антени в якості передавальної, в активному шлейф-вібраторі 1 і в подовжувальних котушках 2 протікають синфазні електричні струми, що виділяють на опорі випромінювання випромінювану чи прийняту потужність, а на опорі втрат, теплову потужність. Але, оскільки параметри антени обрані таким чином, що опір випромінювання багаторазово перевершує опір утрат, ККД антени підтримується високим. Цьому сприяє паралельне включення N подовжувальних котушок, що зв'язані між собою і з вібратором електромагнітним зв'язком. Тому загальний опір ви 4 промінювання антени при N котушках зростає в N2 разів стосовно однієї антени. У той час, як опір утрат зростає тільки в N разів. Росту опору випромінювання сприяє і введення в котушки феритових осердь 3. Тим самим підвищується ККД антени. Рівнобіжне з'єднання подовжувальних котушок 2, збільшення ширини шлейф-вібратора 1 і приєднання укорочувальної ємності 4, знижують індуктивність антени і збільшують її ємність, що супроводжується розширенням смуги пропускання антени. На Фіг.3 показана антена з активним і пасивним шлейфами. Антена включає активний шлейф-вібратор, що складається з лінійного провідника 1 і котушки 2. намотаної на феритовому осердю 3, при цьому лінійний провідник одним кінцем приєднаний то укорочувальної ємності 4, а другим - до першого кінця котушки, другим кінцем котушка приєднана до фідерної лінії 5, антена також містить N пасивних шлейфів, що складаються з першого лінійного провідника 6, приєднаного одним кінцем до укорочувальної ємності, а другим - до першого кінця подовжувальної котушки 7. намотаної на феритовому осердю 8, другий кінець подовжувальної котушки приєднаний до першого кінця другого лінійного провідника 9, другий кінець якого з'єднаний із другими кінцями інших N-1 пасивних шлейфів. Схема електричних з'єднань антени показана на Фіг.4. При наявності ефективної противаги другі кінці нижніх лінійних елементів пасивних шлей фів можуть бути приєднані до противаги. Працює антена у такий спосіб. Поступаюча з фідера 5 електрична енергія збуджує в активному шлейф-вібраторі електричні коливання. Струм з частотою резонансу антени, протікаючи по лінійним частинам 1 активного шлейф-вібратора, здійснює випромінювання електричної складової електромагнітного полю, у той час як протікаючи по витках котушки 2, цей же струм випромінює магнітну складову електромагнітного полю. Внаслідок електромагнітного зв'язку між активним і пасивним шлейфами в останніх збуджуються синфазні коливання електричного струму і виникає випромінювання, аналогічне випромінюванню активного шлейф-вібратора. При цьому опір випромінювання антени зростає в (N+1)2 разів, стосовно однієї антени, що супроводжується ростом ККД і посилення антени. При необхідності подальшого підвищення ККД чи розширення смуги пропускання використовують паралельне з'єднання декількох антен. При цьому з'єднують між собою пластини ємнісного навантаження 4 і другі кінці нижніх лінійних провідників 9 пасивних шлейфів. Др угі виводи котушок активних шлейфів приєднують до живильного фідера 5. Завдяки формі активного шлейф-вібратора і значній кількості пасивних шлейфів та подовжувальних котушок з феритовими осердями, а так само значною ємністю, що укорочує, запропонована антена при значній величіні опору випромінювання має невеликий хвильовий опір і мінімальний опір утрат. Це забезпечує високий ККД і широку смугу пропускання антени при мінімальних розмірах. Для зменшення загальної довжини антени пластину, що формує укорочувальну ємність, виконують гофрованою. Усе це дозволяє створювати малога 5 24876 баритні антени для різного застосування з необхідними параметрами при мінімальних витрата х на їхнє виго товлення. Ці антени успішно працюють як Комп’ютерна в ерстка Л.Литв иненко 6 над поверхнею, що підстилає, так і з малою противагою, що особливо важливо в портативних засобах зв'язку. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
