Машина для навивання джгутів

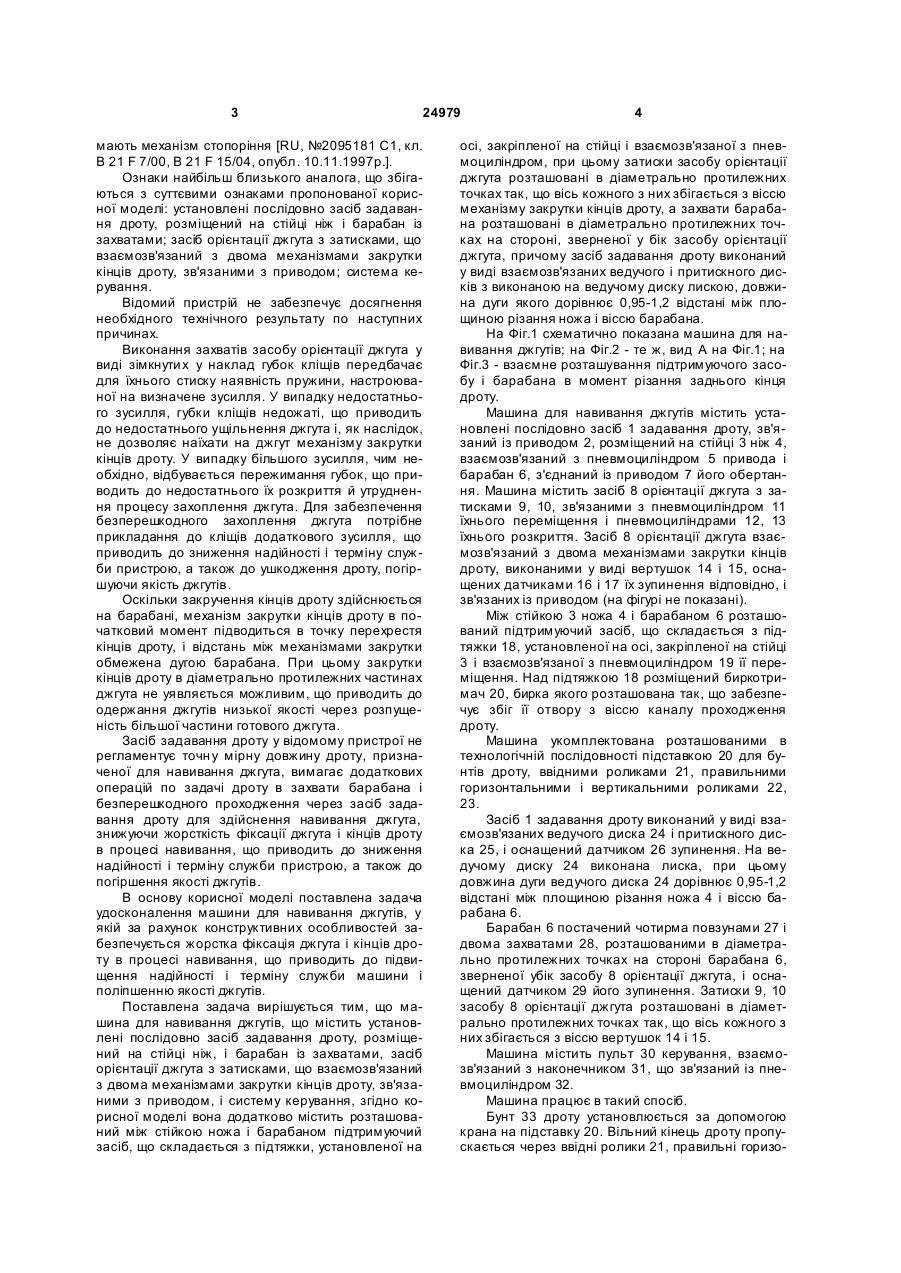

Машина для навивання джгутів, що містить установлені послідовно засіб задавання дроту, розміщений на стійці ніж і барабан із захватами, засіб орієнтації джгута з затискачами, що взаємозв'язаний з двома механізмами закручування кінців дроту, зв'язаними з приводом, і систему керування, яка відрізняється тим, що вона додатково 3 24979 мають механізм стопоріння [RU, №2095181 С1, кл. В 21 F 7/00, В 21 F 15/04, опубл. 10.11.1997р.]. Ознаки найбільш близького аналога, що збігаються з суттєвими ознаками пропонованої корисної моделі: установлені послідовно засіб задавання дроту, розміщений на стійці ніж і барабан із захватами; засіб орієнтації джгута з затисками, що взаємозв'язаний з двома механізмами закрутки кінців дроту, зв'язаними з приводом; система керування. Відомий пристрій не забезпечує досягнення необхідного технічного результату по наступних причинах. Виконання захватів засобу орієнтації джгута у виді зімкнути х у наклад губок кліщів передбачає для їхнього стиску наявність пружини, настроюваної на визначене зусилля. У випадку недостатнього зусилля, губки кліщів недожаті, що приводить до недостатнього ущільнення джгута і, як наслідок, не дозволяє наїхати на джгут механізму закрутки кінців дроту. У випадку більшого зусилля, чим необхідно, відбувається пережимання губок, що приводить до недостатнього їх розкриття й утруднення процесу захоплення джгута. Для забезпечення безперешкодного захоплення джгута потрібне прикладання до кліщів додаткового зусилля, що приводить до зниження надійності і терміну служби пристрою, а також до ушкодження дроту, погіршуючи якість джгутів. Оскільки закручення кінців дроту здійснюється на барабані, механізм закрутки кінців дроту в початковий момент підводиться в точку перехрестя кінців дроту, і відстань між механізмами закрутки обмежена дугою барабана. При цьому закрутки кінців дроту в діаметрально протилежних частинах джгута не уявляється можливим, що приводить до одержання джгутів низької якості через розпущеність більшої частини готового джгута. Засіб задавання дроту у відомому пристрої не регламентує точн у мірну довжину дроту, призначеної для навивання джгута, вимагає додаткових операцій по задачі дроту в захвати барабана і безперешкодного проходження через засіб задавання дроту для здійснення навивання джгута, знижуючи жорсткість фіксації джгута і кінців дроту в процесі навивання, що приводить до зниження надійності і терміну служби пристрою, а також до погіршення якості джгутів. В основу корисної моделі поставлена задача удосконалення машини для навивання джгутів, у якій за рахунок конструктивних особливостей забезпечується жорстка фіксація джгута і кінців дроту в процесі навивання, що приводить до підвищення надійності і терміну служби машини і поліпшенню якості джгутів. Поставлена задача вирішується тим, що машина для навивання джгутів, що містить установлені послідовно засіб задавання дроту, розміщений на стійці ніж, і барабан із захватами, засіб орієнтації джгута з затисками, що взаємозв'язаний з двома механізмами закрутки кінців дроту, зв'язаними з приводом, і систему керування, згідно корисної моделі вона додатково містить розташований між стійкою ножа і барабаном підтримуючий засіб, що складається з підтяжки, установленої на 4 осі, закріпленої на стійці і взаємозв'язаної з пневмоциліндром, при цьому затиски засобу орієнтації джгута розташовані в діаметрально протилежних точках так, що вісь кожного з них збігається з віссю механізму закрутки кінців дроту, а захвати барабана розташовані в діаметрально протилежних точках на стороні, зверненої у бік засобу орієнтації джгута, причому засіб задавання дроту виконаний у виді взаємозв'язаних ведучого і притискного дисків з виконаною на ведучому диску лискою, довжина дуги якого дорівнює 0,95-1,2 відстані між площиною різання ножа і віссю барабана. На Фіг.1 схематично показана машина для навивання джгутів; на Фіг.2 - те ж, вид А на Фіг.1; на Фіг.3 - взаємне розташування підтримуючого засобу і барабана в момент різання заднього кінця дроту. Машина для навивання джгутів містить установлені послідовно засіб 1 задавання дроту, зв'язаний із приводом 2, розміщений на стійці 3 ніж 4, взаємозв'язаний з пневмоциліндром 5 привода і барабан 6, з'єднаний із приводом 7 його обертання. Машина містить засіб 8 орієнтації джгута з затисками 9, 10, зв'язаними з пневмоциліндром 11 їхнього переміщення і пневмоциліндрами 12, 13 їхнього розкриття. Засіб 8 орієнтації джгута взаємозв'язаний з двома механізмами закрутки кінців дроту, виконаними у виді вертушок 14 і 15, оснащених датчиками 16 і 17 їх зупинення відповідно, і зв'язаних із приводом (на фігурі не показані). Між стійкою 3 ножа 4 і барабаном 6 розташований підтримуючий засіб, що складається з підтяжки 18, установленої на осі, закріпленої на стійці 3 і взаємозв'язаної з пневмоциліндром 19 її переміщення. Над підтяжкою 18 розміщений биркотримач 20, бирка якого розташована так, що забезпечує збіг її отвору з віссю каналу проходження дроту. Машина укомплектована розташованими в технологічній послідовності підставкою 20 для бунтів дроту, ввідними роликами 21, правильними горизонтальними і вертикальними роликами 22, 23. Засіб 1 задавання дроту виконаний у виді взаємозв'язаних ведучого диска 24 і притискного диска 25, і оснащений датчиком 26 зупинення. На ведучому диску 24 виконана лиска, при цьому довжина дуги ведучого диска 24 дорівнює 0,95-1,2 відстані між площиною різання ножа 4 і віссю барабана 6. Барабан 6 постачений чотирма повзунами 27 і двома захватами 28, розташованими в діаметрально протилежних точках на стороні барабана 6, зверненої убік засобу 8 орієнтації джгута, і оснащений датчиком 29 його зупинення. Затиски 9, 10 засобу 8 орієнтації джгута розташовані в діаметрально протилежних точках так, що вісь кожного з них збігається з віссю вертушок 14 і 15. Машина містить пульт 30 керування, взаємозв'язаний з наконечником 31, що зв'язаний із пневмоциліндром 32. Машина працює в такий спосіб. Бунт 33 дроту установлюється за допомогою крана на підставку 20. Вільний кінець дроту пропускається через ввідні ролики 21, правильні горизо 5 24979 нтальні і вертикальні ролики 22, 23, між притискним і ведучим дисками 25, 24 засобу 1 задавання дроту, крізь стійку 3 до площини різання ножа 4, взаємозв'язаного з пневмоциліндром 5. Бирка з інформацією про параметри джгута вставляється в биркотримач 20. По команді «пуск» з пульта 30 керування, висувається шток пневмоциліндра 32 з наконечником 31, що розводить повзуни 27 барабана 6 у робоче положення для заданого типорозміру джгута. При цьому надходить команда на включення привода 2 засоба 1 задавання дроту і його ведучий диск 24 робить один повний обіг. Оскільки на ведучому диску 24 виконана лиска, дріт подається в захвати 28 барабана 6 на величину, рівну довжині дуги ведучого диска 24. Цей початковий кінець 34 необхідний для надійного утримання дроту в процесі намотування і виконання однієї скрутки. При проходженні дроту через биркотримач 20, бирка нанизується на нього й утримується на всьому протязі циклу виготовлення джгута. Після вимикання привода 2, виключається привод 7 обертання барабана 6, пневмоциліндр 19 переміщає підтяжку 18 нагору і задній кінець 35 дроту піджимається до джгута, відрізується ножем 4 і перегинається під кутом 90°, після чого підтяжка 18 опускається вниз. Пневмоциліндр 11 переміщає затиски 9, 10 до джгута 36, після зупинки пневмоциліндра 11 джгут Комп’ютерна в ерстка І.Скворцов а 6 виявляється усередині відкритих затисків 9 і 10. Потім спрацьовують пневмоциліндри 12, 13, закриваючи затиски 9 і 10. Таким чином, джгут 36 тепер утримується в двох протилежних точках поруч з відігнутими під кутом 90° до тіла джгута початковим і заднім кінцями 34, 35 дроту. Після цього пневмоциліндр 32 відводить наконечник 31 від повзунів 27 барабана 6, що зближаються до центра барабана, не перешкоджаючи зніманню джгута з його. Пневмоциліндр 11 переміщає затиски 9 і 10 разом із джгутом 36 у робочу зону вертушок 14 і 15. Включаються приводи вертушок 14 і 15, що завивають обоє вільних кінця 34 і 35 навколо тіла джгута 36. По команді датчиків 16, 17 вертушки 14, 15 зупиняються. Пневмоциліндри 12, 13 розкривають затиски 9 і 10 і оператор укладає готовий джгут у відведене місце. Наступний джгут навивається після установки бирки в биркотримач 20 і натискання кнопки «пуск» на пульті 30 керування. Всі операції після цього виконуються автоматично, причому кожна наступна операція відбувається по сигналу про завершення попередньої. Використання пропонованого пристрою забезпечує жорстку фіксацію джгута і кінців дроту в процесі навивання, що приводить до підвищення надійності і терміну служби машини і поліпшенню якості джгутів. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
