Гідромашина

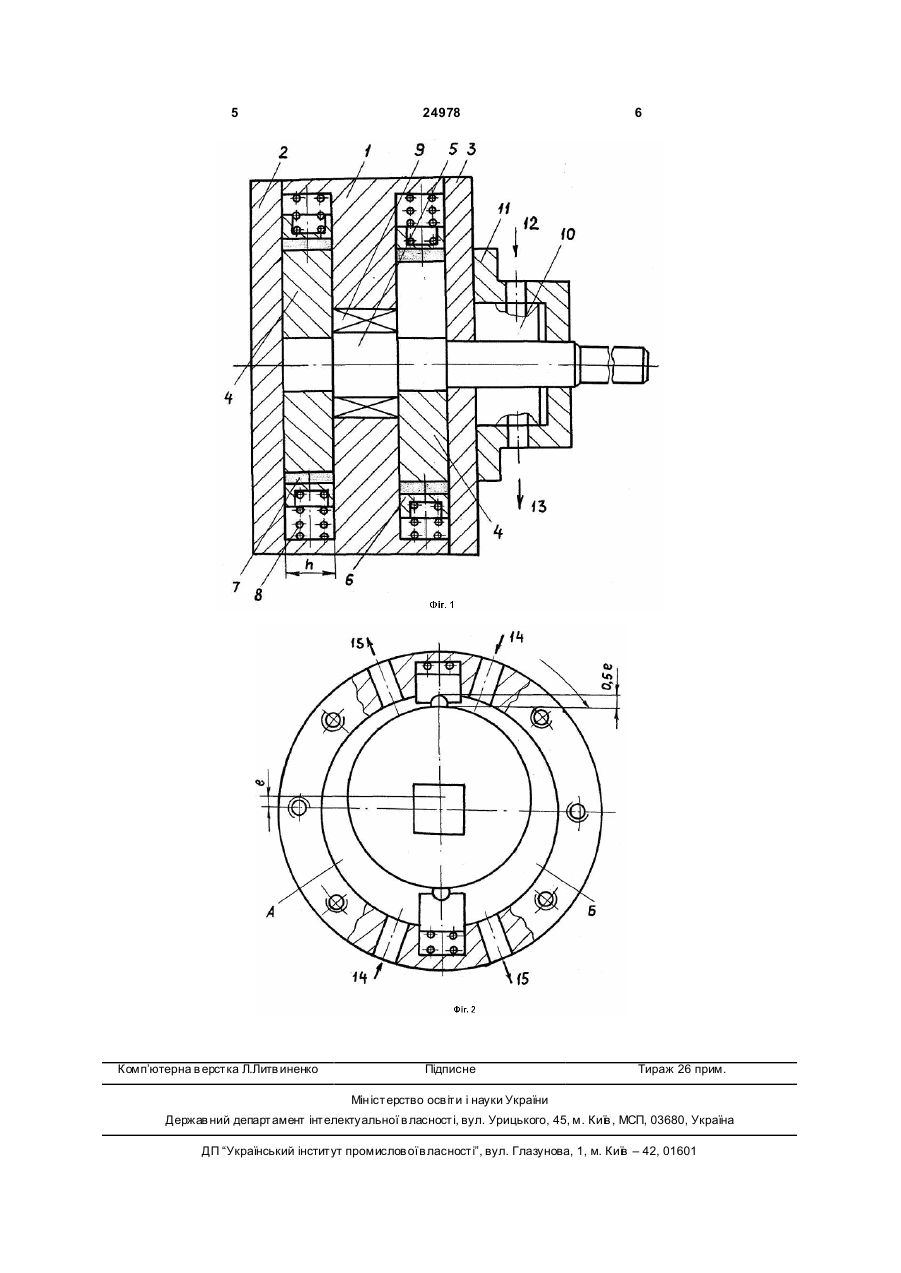

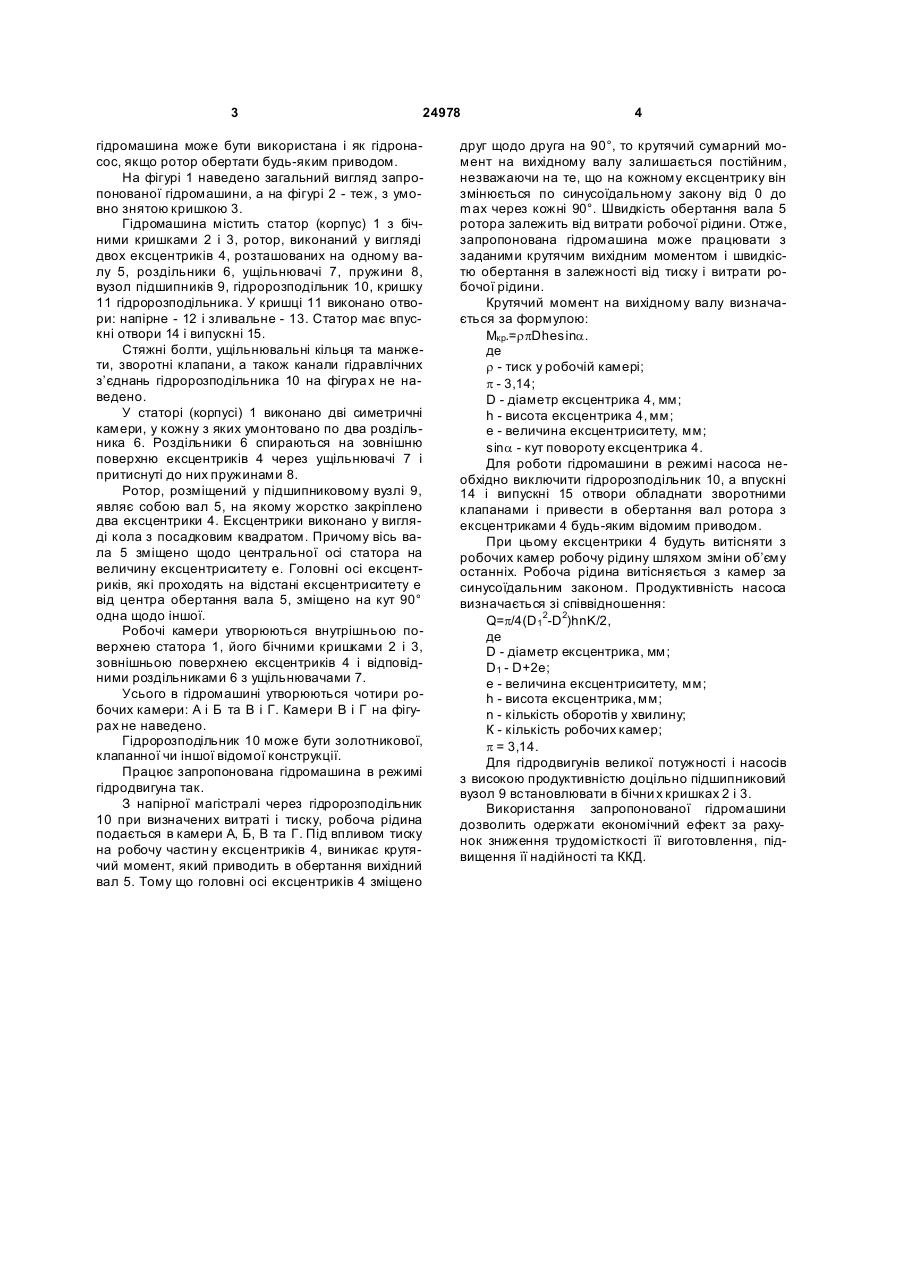

Гідромашина, яка містить встановлений у статорі ротор, виконаний у вигляді ексцентрика, і під 3 24978 гідромашина може бути використана і як гідронасос, якщо ротор обертати будь-яким приводом. На фігурі 1 наведено загальний вигляд запропонованої гідромашини, а на фігурі 2 - теж, з умовно знятою кришкою 3. Гідромашина містить статор (корпус) 1 з бічними кришками 2 і 3, ротор, виконаний у вигляді двох ексцентриків 4, розташованих на одному валу 5, роздільники 6, ущільнювачі 7, пружини 8, вузол підшипників 9, гідророзподільник 10, кришку 11 гідророзподільника. У кришці 11 виконано отвори: напірне - 12 і зливальне - 13. Статор має впускні отвори 14 і випускні 15. Стяжні болти, ущільнювальні кільця та манжети, зворотні клапани, а також канали гідравлічних з’єднань гідророзподільника 10 на фігура х не наведено. У статорі (корпусі) 1 виконано дві симетричні камери, у кожну з яких умонтовано по два роздільника 6. Роздільники 6 спираються на зовнішню поверхню ексцентриків 4 через ущільнювачі 7 і притиснуті до них пружинами 8. Ротор, розміщений у підшипниковому вузлі 9, являє собою вал 5, на якому жорстко закріплено два ексцентрики 4. Ексцентрики виконано у вигляді кола з посадковим квадратом. Причому вісь вала 5 зміщено щодо центральної осі статора на величину ексцентриситету е. Головні осі ексцентриків, які проходять на відстані ексцентриситету е від центра обертання вала 5, зміщено на кут 90° одна щодо іншої. Робочі камери утворюються внутрішньою поверхнею статора 1, його бічними кришками 2 і 3, зовнішньою поверхнею ексцентриків 4 і відповідними роздільниками 6 з ущільнювачами 7. Усього в гідромашині утворюються чотири робочих камери: А і Б та В і Г. Камери В і Г на фігурах не наведено. Гідророзподільник 10 може бути золотникової, клапанної чи іншої відомої конструкції. Працює запропонована гідромашина в режимі гідродвигуна так. З напірної магістралі через гідророзподільник 10 при визначених витраті і тиску, робоча рідина подається в камери А, Б, В та Г. Під впливом тиску на робочу частин у ексцентриків 4, виникає крутячий момент, який приводить в обертання вихідний вал 5. Тому що головні осі ексцентриків 4 зміщено 4 друг щодо друга на 90°, то крутячий сумарний момент на вихідному валу залишається постійним, незважаючи на те, що на кожному ексцентрику він змінюється по синусоїдальному закону від 0 до max через кожні 90°. Швидкість обертання вала 5 ротора залежить від витрати робочої рідини. Отже, запропонована гідромашина може працювати з заданими крутячим вихідним моментом і швидкістю обертання в залежності від тиску і витрати робочої рідини. Крутячий момент на вихідному валу визначається за формулою: Мкр.=rpDhesina. де r - тиск у робочій камері; p - 3,14; D - діаметр ексцентрика 4, мм; h - висота ексцентрика 4, мм; е - величина ексцентриситету, мм; sina - кут повороту ексцентрика 4. Для роботи гідромашини в режимі насоса необхідно виключити гідророзподільник 10, а впускні 14 і випускні 15 отвори обладнати зворотними клапанами і привести в обертання вал ротора з ексцентриками 4 будь-яким відомим приводом. При цьому ексцентрики 4 будуть витісняти з робочих камер робочу рідину шляхом зміни об’єму останніх. Робоча рідина витісняється з камер за синусоїдальним законом. Продуктивність насоса визначається зі співвідношення: Q=p/4(D1 2-D2)hnK/2, де D - діаметр ексцентрика, мм; D1 - D+2e; e - величина ексцентриситету, мм; h - висота ексцентрика, мм; n - кількість оборотів у хвилину; К - кількість робочих камер; p = 3,14. Для гідродвигунів великої потужності і насосів з високою продуктивністю доцільно підшипниковий вузол 9 встановлювати в бічни х кришках 2 і 3. Використання запропонованої гідромашини дозволить одержати економічний ефект за рахунок зниження трудомісткості її виготовлення, підвищення її надійності та ККД. 5 Комп’ютерна в ерстка Л.Литв иненко 24978 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
