Конструкція ендоносально-субперіостального модуля
Номер патенту: 24992
Опубліковано: 25.07.2007
Автори: Король Дмитро Михайлович, Кіщенко Марина Анатоліївна, Чертов Сергій Олександрович
Формула / Реферат
Конструкція ендоносально-субперіостального модуля, що містить внутрішньокісткову частину та надкісткову частину, яка відрізняється тим, що внутрішньокісткова частина виконана конічної форми та мікротекстурованою, додатково в конструкцію введена різьбова з’єднувальна шайба, фіксована на внутрішньокістковій частині штифта за допомогою різьби, на з’єднувальній шайбі виконаний ретенційний циркулярний жолоб, надкісткова частина виконана у вигляді конічної головки з опорою для протеза, зверху на конічній головці виконаний елемент для захоплення ключем для введення під час операції.
Текст

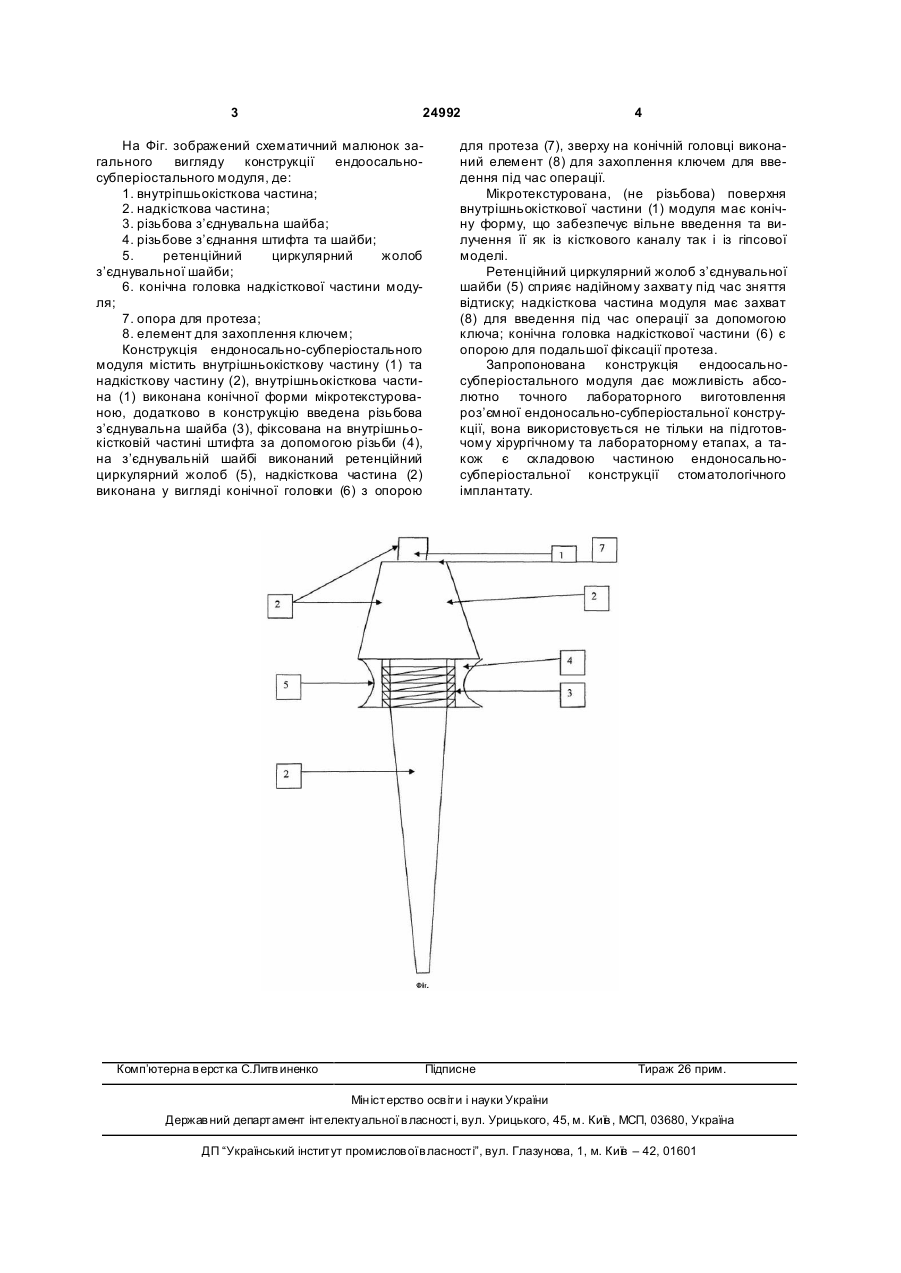

Конструкція ендоносально-субперіостального модуля, що містить вн утрішньокісткову частин у та надкісткову частину, яка відрізняється тим, що 3 24992 На Фіг. зображений схематичний малюнок загального вигляду конструкції ендоосальносубперіостального модуля, де: 1. внутріпшьокісткова частина; 2. надкісткова частина; 3. різьбова з’єднувальна шайба; 4. різьбове з’єднання штифта та шайби; 5. ретенційний циркулярний жолоб з’єднувальної шайби; 6. конічна головка надкісткової частини модуля; 7. опора для протеза; 8. елемент для захоплення ключем; Конструкція ендоносально-субперіостального модуля містить внутрішньокісткову частину (1) та надкісткову частину (2), внутрішньокісткова частина (1) виконана конічної форми мікротекстурованою, додатково в конструкцію введена різьбова з’єднувальна шайба (3), фіксована на внутрішньокістковій частині штифта за допомогою різьби (4), на з’єднувальній шайбі виконаний ретенційний циркулярний жолоб (5), надкісткова частина (2) виконана у вигляді конічної головки (6) з опорою Комп’ютерна в ерстка C.Литв иненко 4 для протеза (7), зверху на конічній головці виконаний елемент (8) для захоплення ключем для введення під час операції. Мікротекстурована, (не різьбова) поверхня внутрішньокісткової частини (1) модуля має конічну форму, що забезпечує вільне введення та вилучення її як із кісткового каналу так і із гіпсової моделі. Ретенційний циркулярний жолоб з’єднувальної шайби (5) сприяє надійному захвату під час зняття відтиску; надкісткова частина модуля має захват (8) для введення під час операції за допомогою ключа; конічна головка надкісткової частини (6) є опорою для подальшої фіксації протеза. Запропонована конструкція ендоосальносубперіостального модуля дає можливість абсолютно точного лабораторного виготовлення роз’ємної ендоносально-субперіостальної конструкції, вона використовується не тільки на підготовчому хірургічному та лабораторному етапах, а також є складовою частиною ендоносальносубперіостальної конструкції стоматологічного імплантату. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThe construction of endonasal- subperiosteal module
Автори англійськоюKorol Dmytro Mykhailovych, Chertov Serhii Oleksandrovych
Назва патенту російськоюКонструкция эндоназально-субпериостального модуля
Автори російськоюКороль Дмитрий Михайлович, Чертов Сергей Александрович
МПК / Мітки
МПК: A61C 13/00, A61C 8/00
Мітки: конструкція, ендоносально-субперіостального, модуля
