Матеріал “корса-а” для виготовлення захисних кап для спортсменів, що займаються контактними видами боротьби

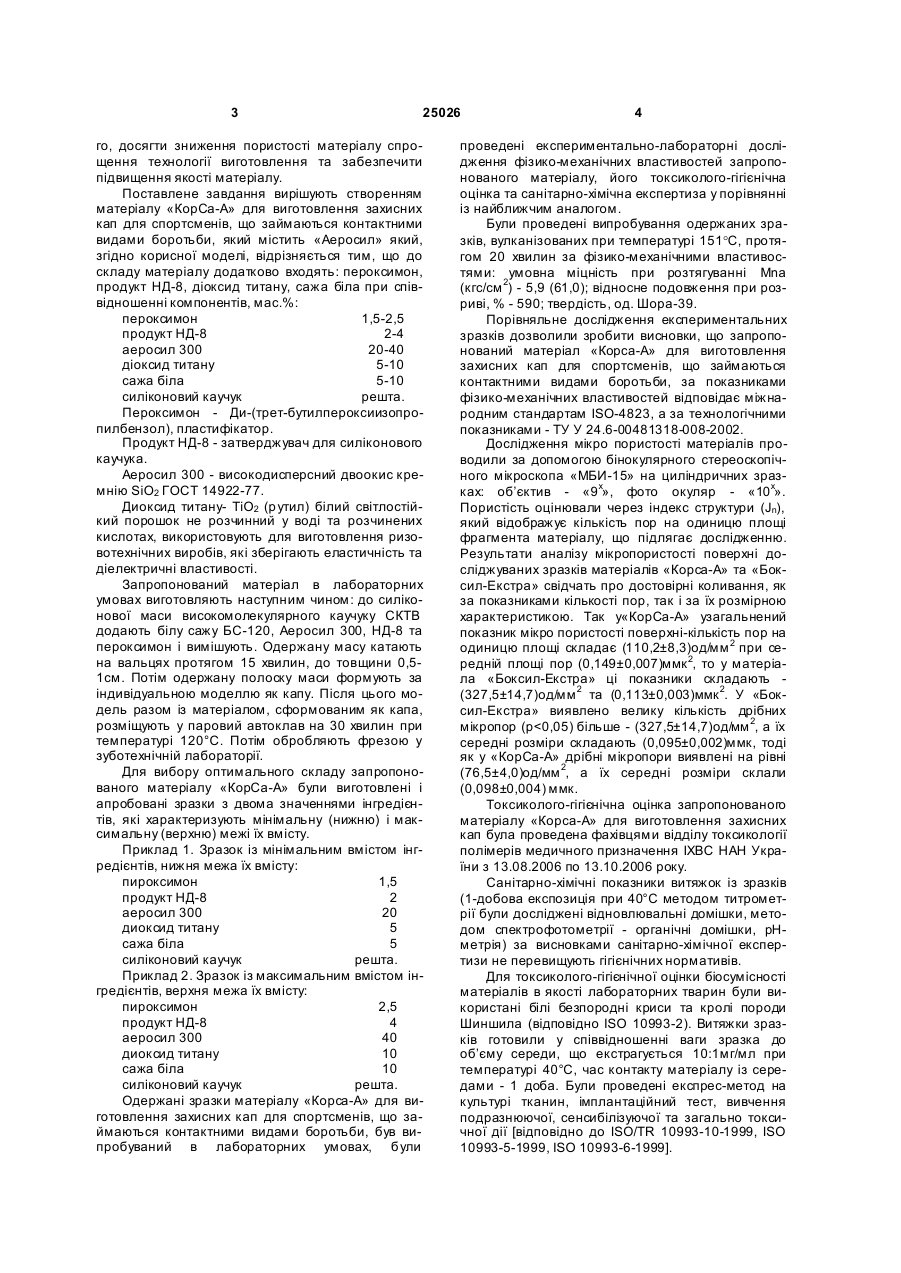

Матеріал для виготовлення захисних кап для спортсменів, що займаються контактними видами 3 25026 го, досягти зниження пористості матеріалу спрощення технології виготовлення та забезпечити підвищення якості матеріалу. Поставлене завдання вирішують створенням матеріалу «КорСа-А» для виготовлення захисних кап для спортсменів, що займаються контактними видами боротьби, який містить «Аеросил» який, згідно корисної моделі, відрізняється тим, що до складу матеріалу додатково входять: пероксимон, продукт НД-8, діоксид титану, сажа біла при співвідношенні компонентів, мас.%: пероксимон 1,5-2,5 продукт НД-8 2-4 аеросил 300 20-40 діоксид титану 5-10 сажа біла 5-10 силіконовий каучук решта. Пероксимон - Ди-(трет-бутилпероксиизопропилбензол), пластифікатор. Продукт НД-8 - затверджувач для силіконового каучука. Аеросил 300 - високодисперсний двоокис кремнію SiО2 ГОСТ 14922-77. Диоксид титану- ТіО2 (р утил) білий світлостійкий порошок не розчинний у воді та розчинених кислотах, використовують для виготовлення ризовотехнічних виробів, які зберігають еластичність та діелектричні властивості. Запропонований матеріал в лабораторних умовах виготовляють наступним чином: до силіконової маси високомолекулярного каучуку СКТВ додають білу сажу БС-120, Аеросил 300, НД-8 та пероксимон і вимішують. Одержану масу катають на вальцях протягом 15 хвилин, до товщини 0,51см. Потім одержану полоску маси формують за індивідуальною моделлю як капу. Після цього модель разом із матеріалом, сформованим як капа, розміщують у паровий автоклав на 30 хвилин при температурі 120°С. Потім обробляють фрезою у зуботехнічній лабораторії. Для вибору оптимального складу запропонованого матеріалу «КорСа-А» були виготовлені і апробовані зразки з двома значеннями інгредієнтів, які характеризують мінімальну (нижню) і максимальну (верхню) межі їх вмісту. Приклад 1. Зразок із мінімальним вмістом інгредієнтів, нижня межа їх вмісту: пироксимон 1,5 продукт НД-8 2 аеросил 300 20 диоксид титану 5 сажа біла 5 силіконовий каучук решта. Приклад 2. Зразок із максимальним вмістом інгредієнтів, верхня межа їх вмісту: пироксимон 2,5 продукт НД-8 4 аеросил 300 40 диоксид титану 10 сажа біла 10 силіконовий каучук решта. Одержані зразки матеріалу «Корса-А» для виготовлення захисних кап для спортсменів, що займаються контактними видами боротьби, був випробуваний в лабораторних умовах, були 4 проведені експериментально-лабораторні дослідження фізико-механічних властивостей запропонованого матеріалу, його токсиколого-гігієнічна оцінка та санітарно-хімічна експертиза у порівнянні із найближчим аналогом. Були проведені випробування одержаних зразків, вулканізованих при температурі 151°С, протягом 20 хвилин за фізико-механічними властивостями: умовна міцність при розтягуванні Мnа (кгс/см 2) - 5,9 (61,0); відносне подовження при розриві, % - 590; твердість, од. Шора-39. Порівняльне дослідження експериментальних зразків дозволили зробити висновки, що запропонований матеріал «Корса-А» для виготовлення захисних кап для спортсменів, що займаються контактними видами боротьби, за показниками фізико-механічних властивостей відповідає міжнародним стандартам ISO-4823, а за технологічними показниками - ТУ У 24.6-00481318-008-2002. Дослідження мікро пористості матеріалів проводили за допомогою бінокулярного стереоскопічного мікроскопа «МБИ-15» на циліндричних зразках: об’єктив - «9х», фото окуляр - «10х». Пористість оцінювали через індекс структури (Jn), який відображує кількість пор на одиницю площі фрагмента матеріалу, що підлягає дослідженню. Результати аналізу мікропористості поверхні досліджуваних зразків матеріалів «Корса-А» та «Боксил-Екстра» свідчать про достовірні коливання, як за показниками кількості пор, так і за їх розмірною характеристикою. Так у«КорСа-А» узагальнений показник мікро пористості поверхні-кількість пор на одиницю площі складає (110,2±8,3)од/мм 2 при середній площі пор (0,149±0,007)ммк 2, то у матеріала «Боксил-Екстра» ці показники складають (327,5±14,7)од/мм 2 та (0,113±0,003)ммк 2. У «Боксил-Екстра» виявлено велику кількість дрібних мікропор (р
