Вільновихоровий насос
Номер патенту: 56039
Опубліковано: 27.12.2010
Автори: Соляник Валерій Олександрович, Панченко Віталій Олександрович, Євтушенко Анатолій Олександрович, Моргаль Олександр Сергійович
Формула / Реферат
1. Вільновихоровой насос, що містить корпус з вихоровою камерою, всмоктувальний і нагнітальний патрубки, з'єднані з вихоровою камерою, яка обмежена передньою та задньою стінками корпусу, причому остання має заглиблення, в якому розміщено робоче колесо, який відрізняється тим, що нагнітальний патрубок виконано у вигляді спірального дифузора з просторовою криволінійною віссю, а лопаті робочого колеса мають різний розмір, а саме: частина лопатей колеса, яке встановлено у заглибленні задньої стінки, принаймні половина, через одну не виступає у вільну камеру, а друга частина висунута у вільну камеру.
2. Вільновихоровий насос за п. 1, який відрізняється тим, що частина лопатей робочого колеса, яка висунута у вихорову камеру, має з передньою стінкою зазор 3-5 мм.
Текст

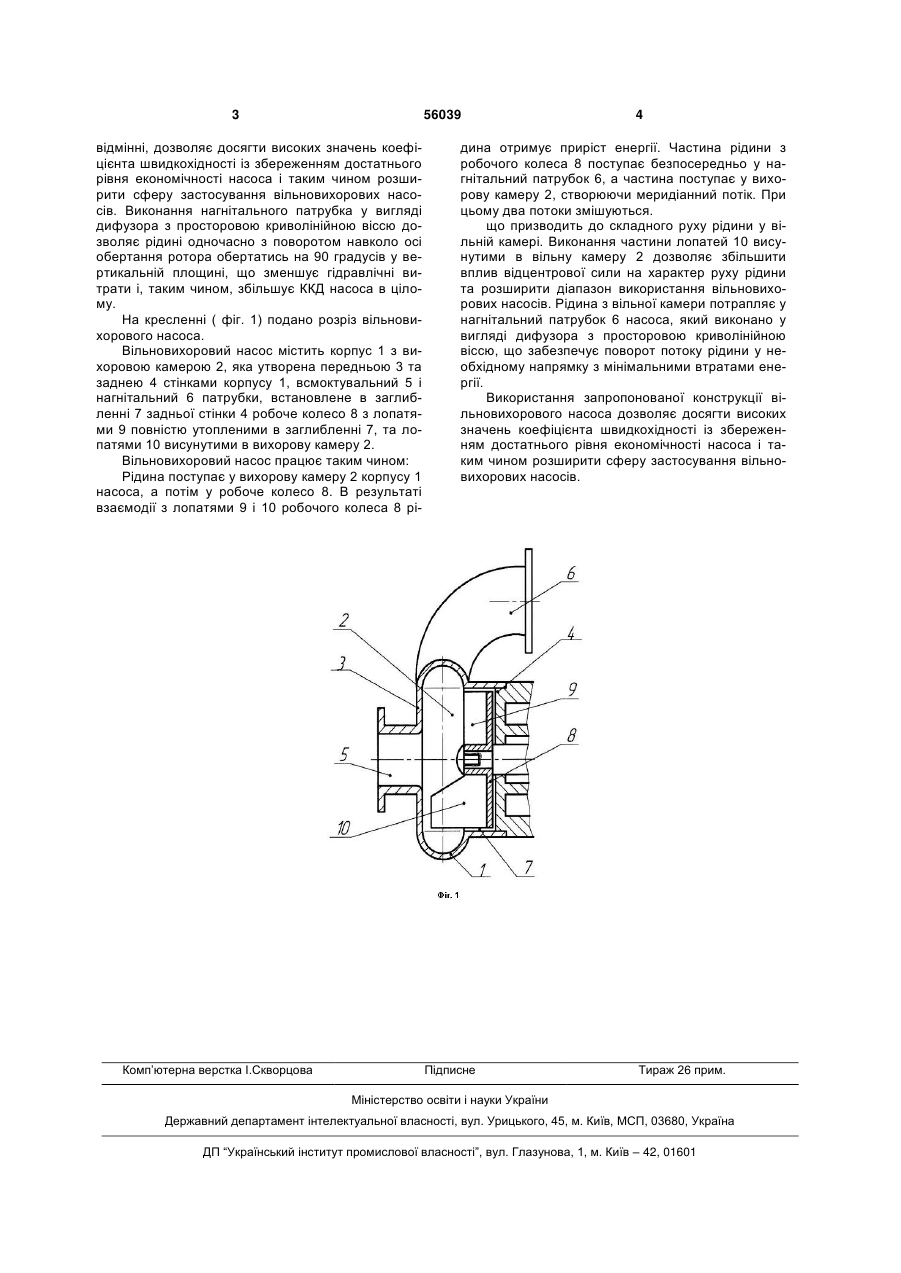

1. Вільновихоровой насос, що містить корпус з вихоровою камерою, всмоктувальний і нагнітальний патрубки, з'єднані з вихоровою камерою, яка 3 56039 відмінні, дозволяє досягти високих значень коефіцієнта швидкохідності із збереженням достатнього рівня економічності насоса і таким чином розширити сферу застосування вільновихорових насосів. Виконання нагнітального патрубка у вигляді дифузора з просторовою криволінійною віссю дозволяє рідині одночасно з поворотом навколо осі обертання ротора обертатись на 90 градусів у вертикальній площині, що зменшує гідравлічні витрати і, таким чином, збільшує ККД насоса в цілому. На кресленні ( фіг. 1) подано розріз вільновихорового насоса. Вільновихоровий насос містить корпус 1 з вихоровою камерою 2, яка утворена передньою 3 та заднею 4 стінками корпусу 1, всмоктувальний 5 і нагнітальний 6 патрубки, встановлене в заглибленні 7 задньої стінки 4 робоче колесо 8 з лопатями 9 повністю утопленими в заглибленні 7, та лопатями 10 висунутими в вихорову камеру 2. Вільновихоровий насос працює таким чином: Рідина поступає у вихорову камеру 2 корпусу 1 насоса, а потім у робоче колесо 8. В результаті взаємодії з лопатями 9 і 10 робочого колеса 8 рі Комп’ютерна верстка І.Скворцова 4 дина отримує приріст енергії. Частина рідини з робочого колеса 8 поступає безпосередньо у нагнітальний патрубок 6, а частина поступає у вихорову камеру 2, створюючи меридіанний потік. При цьому два потоки змішуються. що призводить до складного руху рідини у вільній камері. Виконання частини лопатей 10 висунутими в вільну камеру 2 дозволяє збільшити вплив відцентрової сили на характер руху рідини та розширити діапазон використання вільновихорових насосів. Рідина з вільної камери потрапляє у нагнітальний патрубок 6 насоса, який виконано у вигляді дифузора з просторовою криволінійною віссю, що забезпечує поворот потоку рідини у необхідному напрямку з мінімальними втратами енергії. Використання запропонованої конструкції вільновихорового насоса дозволяє досягти високих значень коефіцієнта швидкохідності із збереженням достатнього рівня економічності насоса і таким чином розширити сферу застосування вільновихорових насосів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTorque flow pump
Автори англійськоюPanchenko Vitalii Oleksandrovych, Yevtushenko Anatolii Oleksandrovych, Solianyk Valerii Oleksandrovych, Morgal Oleksandr Serhiiovych
Назва патенту російськоюСвободновихревой насос
Автори російськоюПанченко Виталий Александрович, Евтушенко Анатолий Александрович, Соляник Валерий Александрович, Моргаль Александр Сергеевич
МПК / Мітки
МПК: F04D 7/00
Мітки: вільновихоровий, насос
