Процес збирання термоелектричних модулів пельтьє

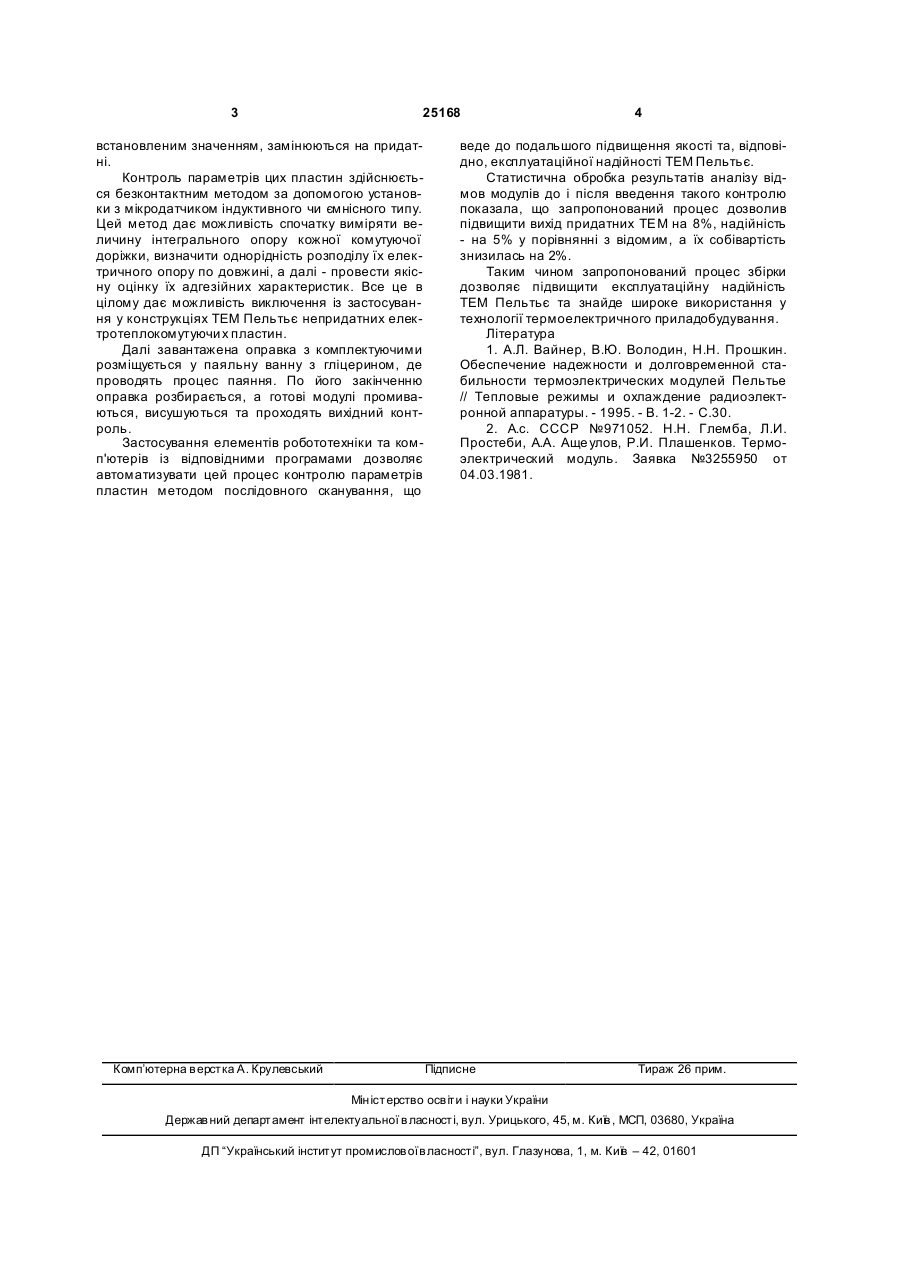

1. Процес збирання термоелектричних модулів Пельтьє, який включає етап розташування гі 3 25168 встановленим значенням, замінюються на придатні. Контроль параметрів цих пластин здійснюється безконтактним методом за допомогою установки з мікродатчиком індуктивного чи ємнісного типу. Цей метод дає можливість спочатку виміряти величину інтегрального опору кожної комутуючої доріжки, визначити однорідність розподілу їх електричного опору по довжині, а далі - провести якісну оцінку їх адгезійних характеристик. Все це в цілому дає можливість виключення із застосування у конструкціях ТЕМ Пельтьє непридатних електротеплокомутуючи х пластин. Далі завантажена оправка з комплектуючими розміщується у паяльну ванну з гліцерином, де проводять процес паяння. По його закінченню оправка розбирається, а готові модулі промиваються, висушуються та проходять вихідний контроль. Застосування елементів робототехніки та комп'ютерів із відповідними програмами дозволяє автоматизувати цей процес контролю параметрів пластин методом послідовного сканування, що Комп’ютерна в ерстка А. Крулевський 4 веде до подальшого підвищення якості та, відповідно, експлуатаційної надійності ТЕМ Пельтьє. Статистична обробка результатів аналізу відмов модулів до і після введення такого контролю показала, що запропонований процес дозволив підвищити вихід придатних ТЕМ на 8%, надійність - на 5% у порівнянні з відомим, а їх собівартість знизилась на 2%. Таким чином запропонований процес збірки дозволяє підвищити експлуатаційну надійність ТЕМ Пельтьє та знайде широке використання у технології термоелектричного приладобудування. Література 1. А.Л. Вайнер, В.Ю. Володин, Н.Н. Прошкин. Обеспечение надежности и долговременной стабильности термоэлектрических модулей Пельтье // Тепловые режимы и охлаждение радиоэлектронной аппаратуры. - 1995. - В. 1-2. - С.30. 2. А.с. СССР №971052. Н.Н. Глемба, Л.И. Простеби, А.А. Аще улов, Р.И. Плашенков. Термоэлектрический модуль. Заявка №3255950 от 04.03.1981. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
