Фільтрувальний елемент напірний

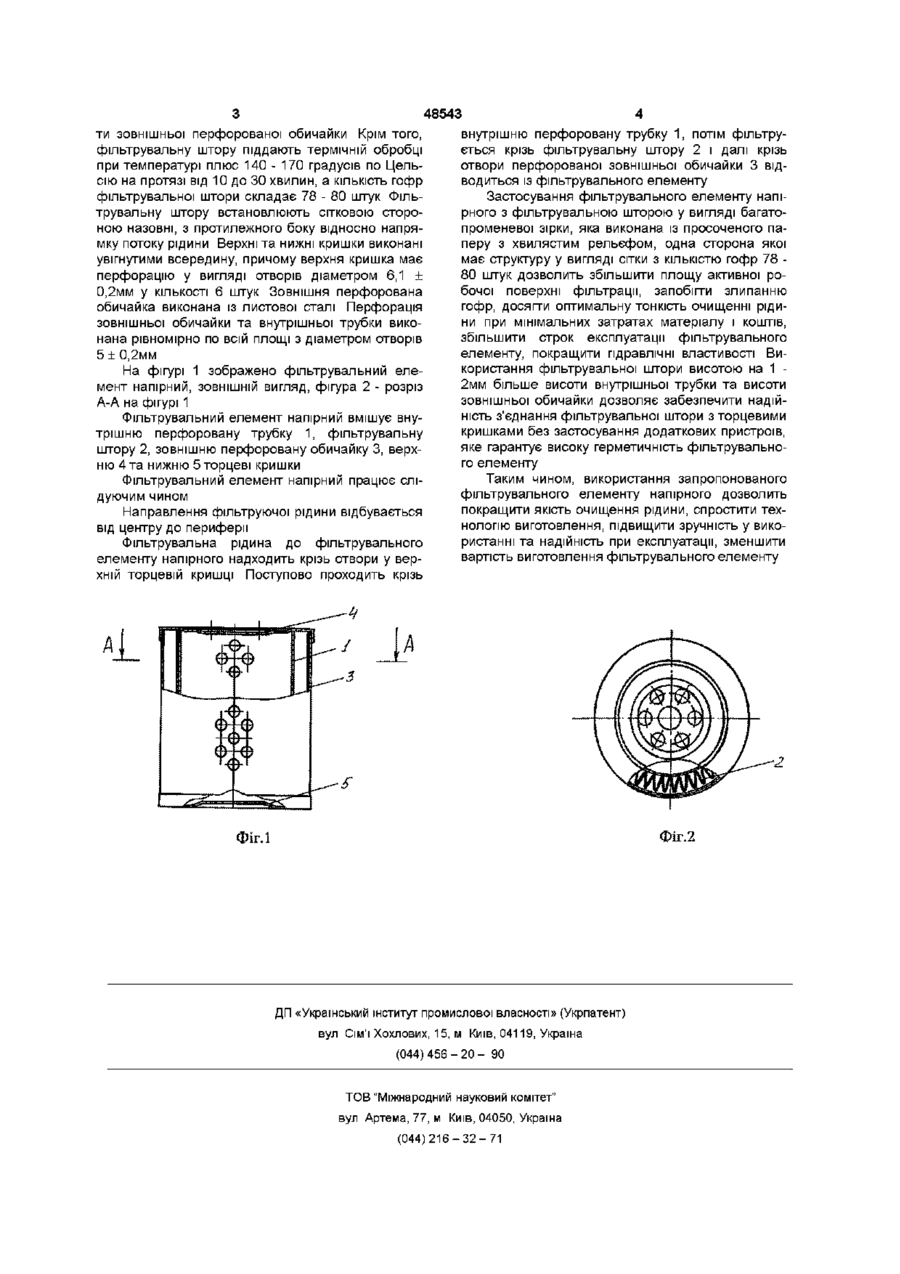

1 Фільтрувальний елемент напірний, який містить внутрішню перфоровану трубку, зовнішню перфоровану обичайку, фільтрувальну штору, яка виконана у вигляді багатопроменевої зірки, верхню та нижню кришки, який відрізняється тим, що фільтрувальна штора виконана із просоченого паперу з хвилястим рельєфом, один бік якого має структуру у вигляді сітки, причому висота фільтрувальної штори на 1 - 2мм більше висоти внутрішньої перфорованої трубки та висоти зовнішньої перфорованої обичайки, верхня та нижня кришки Винахід відноситься до виробництва фільтрувальних елементів і може бути використаний для фільтрації робочої рідини в насосах шестеренних, які використовуються для нагнітання робочої рідини в гідравлічних системах тракторів, сільськогосподарських та інших машин Відомий фільтрувальний елемент за А С № 808100 МПК B01D 27/06, який вміщує каркас, виконаний із двох перфорованих циліндрів, які ущільнюються з торців кришками Поміж циліндрами розміщена гофрована фільтрувальна перегородка із складками, розташованими впоперек Відомий також фільтрувальний елемент за А С № 639574 МПК B01D 27/06, який вмішує фільтрувальну штору, виконану у вигляді багатопроменевої зірки, зовнішню обичайку, внутрішню перфоровану трубку, верхню та нижню кришки, причому верхній та нижній краї фільтрувальної штори виконані у два шари Застосування фільтрувальної штори такої конструкції призводить до ускладнення процесу виготовлення фільтрувального елементу, та збільшення КІЛЬКОСТІ фільтрувального матеріалу, що призводить до підвищення виконані увігнутими всередину, а обичайка виконана із листової сталі, крім того перфорація зовнішньої обичайки та внутрішньої трубки виконана рівномірно по всій площі з діаметром отворів 5 ± 0,2мм 2 Елемент по пункту 1, який відрізняється тим, що фільтрувальну штору піддають термічній обробці при температурі плюс 140 - 170 градусів по Цельсію протягом від 10 до ЗО хвилин 3 Елемент по пункту 1, який відрізняється тим, що фільтрувальну штору встановлюють сітковою стороною назовні, з протилежного боку відносно напрямку потоку рідини 4 Елемент по пункту 1, який відрізняється тим, що КІЛЬКІСТЬ гофрів фільтрувальної штори складає 78-80 5 Елемент по пункту 1, який відрізняється тим, що верхня кришка має перфорацію у вигляді 6 отворів діаметром 6,1 ± 0,2мм вартості фільтрувального елементу В основу винаходу покладено завдання створення фільтрувального елементу напірного спрощеної конструкції, виготовлення якого дозволило б забезпечити надійне з'єднання фільтрувальної штори з торцевими кришками, яке гарантує герметичність, значно спростити технологію його виготовлення, тим самим зменшити витрати на виробництво, підвищити строк служби, надійність та зручність при обслуговуванні Згідно З винаходом рішення поставленого завдання досягається тим, що у фільтрувальному елементі напірному, який вміщує внутрішню перфоровану трубку, зовнішню перфоровану обичайку, фільтрувальну штору, виконану у вигляді багатопроменевої зірки, верхню та нижню кришки, фільтрувальна штора виконана із просоченого паперу з хвилястим рельєфом, одна сторона якої має структуру у вигляді сітки 3 метою забезпечення надійного з'єднання фільтрувальної штори з торцевими кришками та підвищення герметичності висота фільтрувальної штори на 1 - 2мм більше висоти внутрішньої перфорованої трубки та висо СО Ю 00 48543 ти зовнішньої перфорованої обичайки Крім того, фільтрувальну штору піддають термічній обробці при температурі плюс 140-170 градусів по Цельсію на протязі від 10 до ЗО хвилин, а КІЛЬКІСТЬ гофр фільтрувальної штори складає 78 - 80 штук Фільтрувальну штору встановлюють сітковою стороною назовні, з протилежного боку відносно напрямку потоку рідини Верхні та нижні кришки виконані увігнутими всередину, причому верхня кришка має перфорацію у вигляді отворів діаметром 6,1 ± 0,2мм у КІЛЬКОСТІ 6 штук Зовнішня перфорована обичайка виконана із листової сталі Перфорація зовнішньої обичайки та внутрішньої трубки виконана рівномірно по всій площі з діаметром отворів 5 +0,2мм На фігурі 1 зображено фільтрувальний елемент напірний, ЗОВНІШНІЙ вигляд, фігура 2 - розріз А-А на фігурі 1 Фільтрувальний елемент напірний вмішує внутрішню перфоровану трубку 1, фільтрувальну штору 2, зовнішню перфоровану обичайку 3, верхню 4 та нижню 5 торцеві кришки Фільтрувальний елемент напірний працює слідуючим чином Направлення фільтруючої рідини відбувається від центру до периферії Фільтрувальна рідина до фільтрувального елементу напірного надходить крізь отвори у верхній торцевій кришці Поступово проходить крізь внутрішню перфоровану трубку 1, потім фільтрується крізь фільтрувальну штору 2 і далі крізь отвори перфорованої зовнішньої обичайки 3 відводиться із фільтрувального елементу Застосування фільтрувального елементу напірного з фільтрувальною шторою у вигляді багатопроменевої зірки, яка виконана із просоченого паперу з хвилястим рельєфом, одна сторона якої має структуру у вигляді сітки з КІЛЬКІСТЮ гофр 78 80 штук дозволить збільшити площу активної робочої поверхні фільтрації, запобігти злипанню гофр, досягти оптимальну тонкість очищенні рідини при мінімальних затратах матеріалу і коштів, збільшити строк експлуатації фільтрувального елементу, покращити гідравлічні властивості Використання фільтрувальної штори висотою на 1 2мм більше висоти внутрішньої трубки та висоти зовнішньої обичайки дозволяє забезпечити надійність з'єднання фільтрувальної штори з торцевими кришками без застосування додаткових пристроїв, яке гарантує високу герметичність фільтрувального елементу Таким чином, використання запропонованого фільтрувального елементу напірного дозволить покращити якість очищення рідини, спростити технологію виготовлення, підвищити зручність у використанні та надійність при експлуатації, зменшити вартість виготовлення фільтрувального елементу Фіг,2 ФІГ.1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
