Пристрій для відображення текстової і графічної інформації

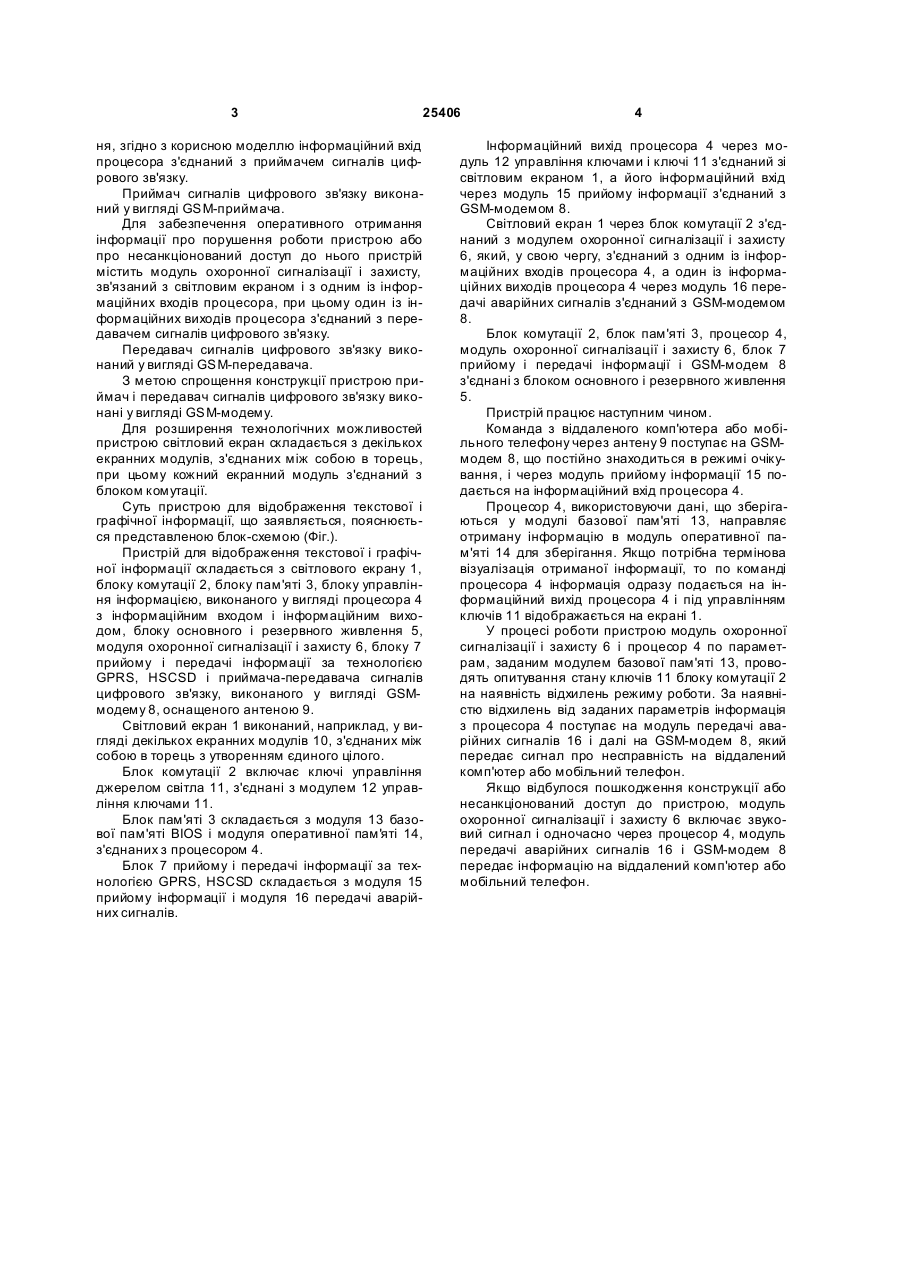

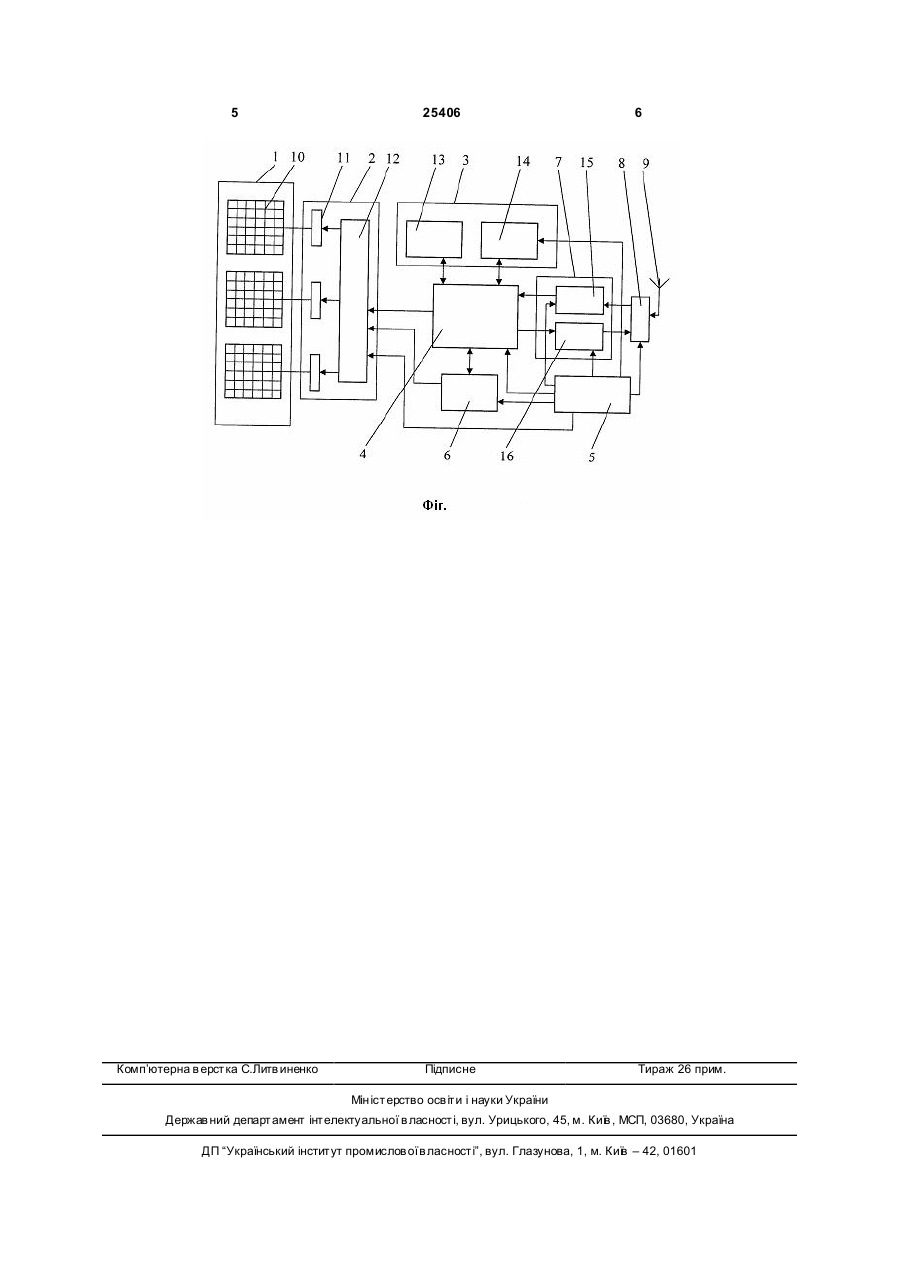

1. Пристрій для відображення текстової і графічної інформації, що містить світловий екран, який включає щонайменше один екранний модуль, блок комутації, блок пам'яті, блок керування інформацією у вигляді процесора з інформаційним входом і інформаційним виходом, з'єднаним через блок комутації зі світловим екраном, і джерело живлення, який відрізняється тим, що інформаційний вхід процесора з'єднаний з приймачем сигналів цифрового зв'язку. 2. Пристрій за п. 1, який відрізняється тим, що приймач сигналів цифрового зв'язку виконаний у вигляді GSM-приймача. 3 25406 ня, згідно з корисною моделлю інформаційний вхід процесора з'єднаний з приймачем сигналів цифрового зв'язку. Приймач сигналів цифрового зв'язку виконаний у вигляді GSM-приймача. Для забезпечення оперативного отримання інформації про порушення роботи пристрою або про несанкціонований доступ до нього пристрій містить модуль охоронної сигналізації і захисту, зв'язаний з світловим екраном і з одним із інформаційних входів процесора, при цьому один із інформаційних виходів процесора з'єднаний з передавачем сигналів цифрового зв'язку. Передавач сигналів цифрового зв'язку виконаний у вигляді GSM-передавача. З метою спрощення конструкції пристрою приймач і передавач сигналів цифрового зв'язку виконані у вигляді GSM-модему. Для розширення технологічних можливостей пристрою світловий екран складається з декількох екранних модулів, з'єднаних між собою в торець, при цьому кожний екранний модуль з'єднаний з блоком комутації. Суть пристрою для відображення текстової і графічної інформації, що заявляється, пояснюється представленою блок-схемою (Фіг.). Пристрій для відображення текстової і графічної інформації складається з світлового екрану 1, блоку комутації 2, блоку пам'яті 3, блоку управління інформацією, виконаного у вигляді процесора 4 з інформаційним входом і інформаційним виходом, блоку основного і резервного живлення 5, модуля охоронної сигналізації і захисту 6, блоку 7 прийому і передачі інформації за технологією GPRS, HSCSD і приймача-передавача сигналів цифрового зв'язку, виконаного у вигляді GSMмодему 8, оснащеного антеною 9. Світловий екран 1 виконаний, наприклад, у вигляді декількох екранних модулів 10, з'єднаних між собою в торець з утворенням єдиного цілого. Блок комутації 2 включає ключі управління джерелом світла 11, з'єднані з модулем 12 управління ключами 11. Блок пам'яті 3 складається з модуля 13 базової пам'яті BIOS і модуля оперативної пам'яті 14, з'єднаних з процесором 4. Блок 7 прийому і передачі інформації за технологією GPRS, HSCSD складається з модуля 15 прийому інформації і модуля 16 передачі аварійних сигналів. 4 Інформаційний вихід процесора 4 через модуль 12 управління ключами і ключі 11 з'єднаний зі світловим екраном 1, а його інформаційний вхід через модуль 15 прийому інформації з'єднаний з GSM-модемом 8. Світловий екран 1 через блок комутації 2 з'єднаний з модулем охоронної сигналізації і захисту 6, який, у свою чергу, з'єднаний з одним із інформаційних входів процесора 4, а один із інформаційних виходів процесора 4 через модуль 16 передачі аварійних сигналів з'єднаний з GSM-модемом 8. Блок комутації 2, блок пам'яті 3, процесор 4, модуль охоронної сигналізації і захисту 6, блок 7 прийому і передачі інформації і GSM-модем 8 з'єднані з блоком основного і резервного живлення 5. Пристрій працює наступним чином. Команда з віддаленого комп'ютера або мобільного телефону через антену 9 поступає на GSMмодем 8, що постійно знаходиться в режимі очікування, і через модуль прийому інформації 15 подається на інформаційний вхід процесора 4. Процесор 4, використовуючи дані, що зберігаються у модулі базової пам'яті 13, направляє отриману інформацію в модуль оперативної пам'яті 14 для зберігання. Якщо потрібна термінова візуалізація отриманої інформації, то по команді процесора 4 інформація одразу подається на інформаційний вихід процесора 4 і під управлінням ключів 11 відображається на екрані 1. У процесі роботи пристрою модуль охоронної сигналізації і захисту 6 і процесор 4 по параметрам, заданим модулем базової пам'яті 13, проводять опитування стану ключів 11 блоку комутації 2 на наявність відхилень режиму роботи. За наявністю відхилень від заданих параметрів інформація з процесора 4 поступає на модуль передачі аварійних сигналів 16 і далі на GSM-модем 8, який передає сигнал про несправність на віддалений комп'ютер або мобільний телефон. Якщо відбулося пошкодження конструкції або несанкціонований доступ до пристрою, модуль охоронної сигналізації і захисту 6 включає звуковий сигнал і одночасно через процесор 4, модуль передачі аварійних сигналів 16 і GSM-модем 8 передає інформацію на віддалений комп'ютер або мобільний телефон. 5 Комп’ютерна в ерстка C.Литв иненко 25406 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
