Програмуючий комутатор

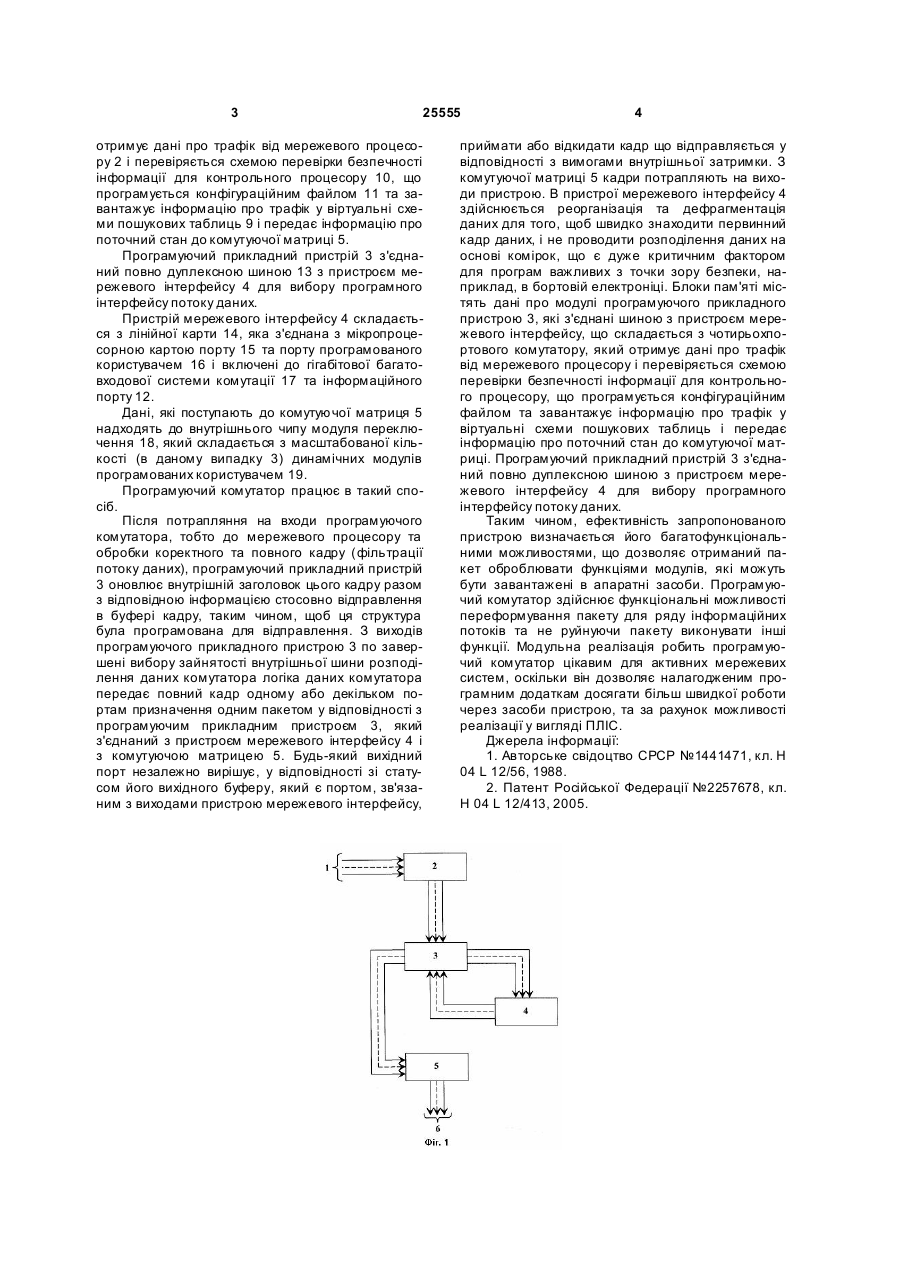

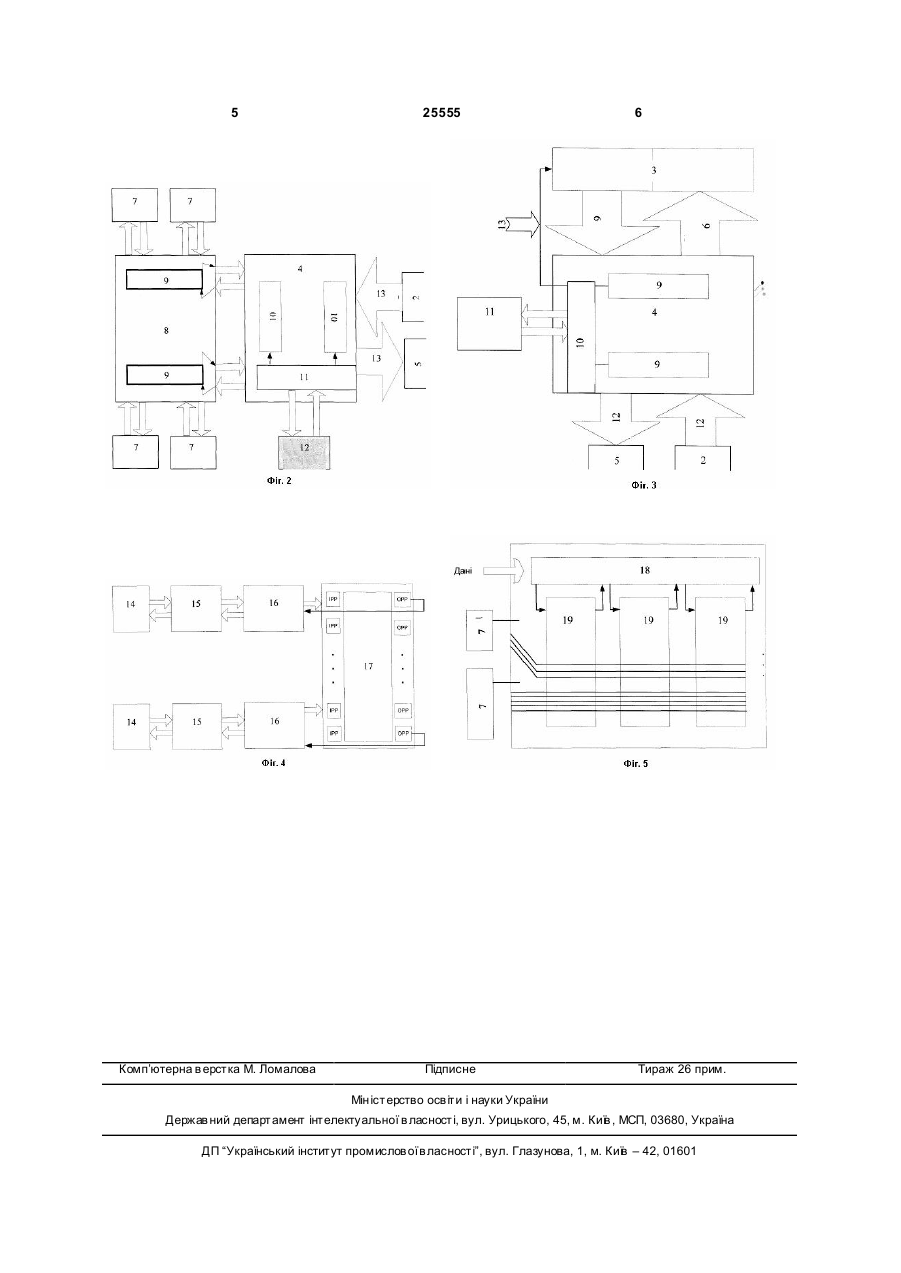

Програмуючий комутатор, який містить мережний процесор, входи якого є входами пристрою, 3 25555 отримує дані про трафік від мережевого процесору 2 і перевіряється схемою перевірки безпечності інформації для контрольного процесору 10, що програмується конфігураційним файлом 11 та завантажує інформацію про трафік у віртуальні схеми пошукових таблиць 9 і передає інформацію про поточний стан до комутуючої матриці 5. Програмуючий прикладний пристрій 3 з'єднаний повно дуплексною шиною 13 з пристроєм мережевого інтерфейсу 4 для вибору програмного інтерфейсу потоку даних. Пристрій мережевого інтерфейсу 4 складається з лінійної карти 14, яка з'єднана з мікропроцесорною картою порту 15 та порту програмованого користувачем 16 і включені до гігабітової багатовходової системи комутації 17 та інформаційного порту 12. Дані, які поступають до комутуючої матриця 5 надходять до внутрішнього чипу модуля переключення 18, який складається з масштабованої кількості (в даному випадку 3) динамічних модулів програмованих користувачем 19. Програмуючий комутатор працює в такий спосіб. Після потрапляння на входи програмуючого комутатора, тобто до мережевого процесору та обробки коректного та повного кадру (фільтрації потоку даних), програмуючий прикладний пристрій 3 оновлює внутрішній заголовок цього кадру разом з відповідною інформацією стосовно відправлення в буфері кадру, таким чином, щоб ця структура була програмована для відправлення. З виходів програмуючого прикладного пристрою 3 по завершені вибору зайнятості внутрішньої шини розподілення даних комутатора логіка даних комутатора передає повний кадр одному або декільком портам призначення одним пакетом у відповідності з програмуючим прикладним пристроєм 3, який з'єднаний з пристроєм мережевого інтерфейсу 4 і з комутуючою матрицею 5. Будь-який вихідний порт незалежно вирішує, у відповідності зі статусом його вихідного буферу, який є портом, зв'язаним з виходами пристрою мережевого інтерфейсу, 4 приймати або відкидати кадр що відправляється у відповідності з вимогами внутрішньої затримки. З комутуючої матриці 5 кадри потрапляють на виходи пристрою. В пристрої мережевого інтерфейсу 4 здійснюється реорганізація та дефрагментація даних для того, щоб швидко знаходити первинний кадр даних, і не проводити розподілення даних на основі комірок, що є дуже критичним фактором для програм важливих з точки зору безпеки, наприклад, в бортовій електроніці. Блоки пам'яті містять дані про модулі програмуючого прикладного пристрою 3, які з'єднані шиною з пристроєм мережевого інтерфейсу, що складається з чотирьохпортового комутатору, який отримує дані про трафік від мережевого процесору і перевіряється схемою перевірки безпечності інформації для контрольного процесору, що програмується конфігураційним файлом та завантажує інформацію про трафік у віртуальні схеми пошукових таблиць і передає інформацію про поточний стан до комутуючої матриці. Програмуючий прикладний пристрій 3 з'єднаний повно дуплексною шиною з пристроєм мережевого інтерфейсу 4 для вибору програмного інтерфейсу потоку даних. Таким чином, ефективність запропонованого пристрою визначається його багатофункціональними можливостями, що дозволяє отриманий пакет оброблювати функціями модулів, які можуть бути завантажені в апаратні засоби. Програмуючий комутатор здійснює функціональні можливості переформування пакету для ряду інформаційних потоків та не руйнуючи пакету виконувати інші функції. Модульна реалізація робить програмуючий комутатор цікавим для активних мережевих систем, оскільки він дозволяє налагодженим програмним додаткам досягати більш швидкої роботи через засоби пристрою, та за рахунок можливості реалізації у вигляді ПЛІС. Джерела інформації: 1. Авторське свідоцтво СРСР №1441471, кл. Н 04 L 12/56, 1988. 2. Патент Російської Федерації №2257678, кл. Н 04 L 12/413, 2005. 5 Комп’ютерна в ерстка М. Ломалова 25555 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
