Спосіб регенерації рукава рукавного фільтра

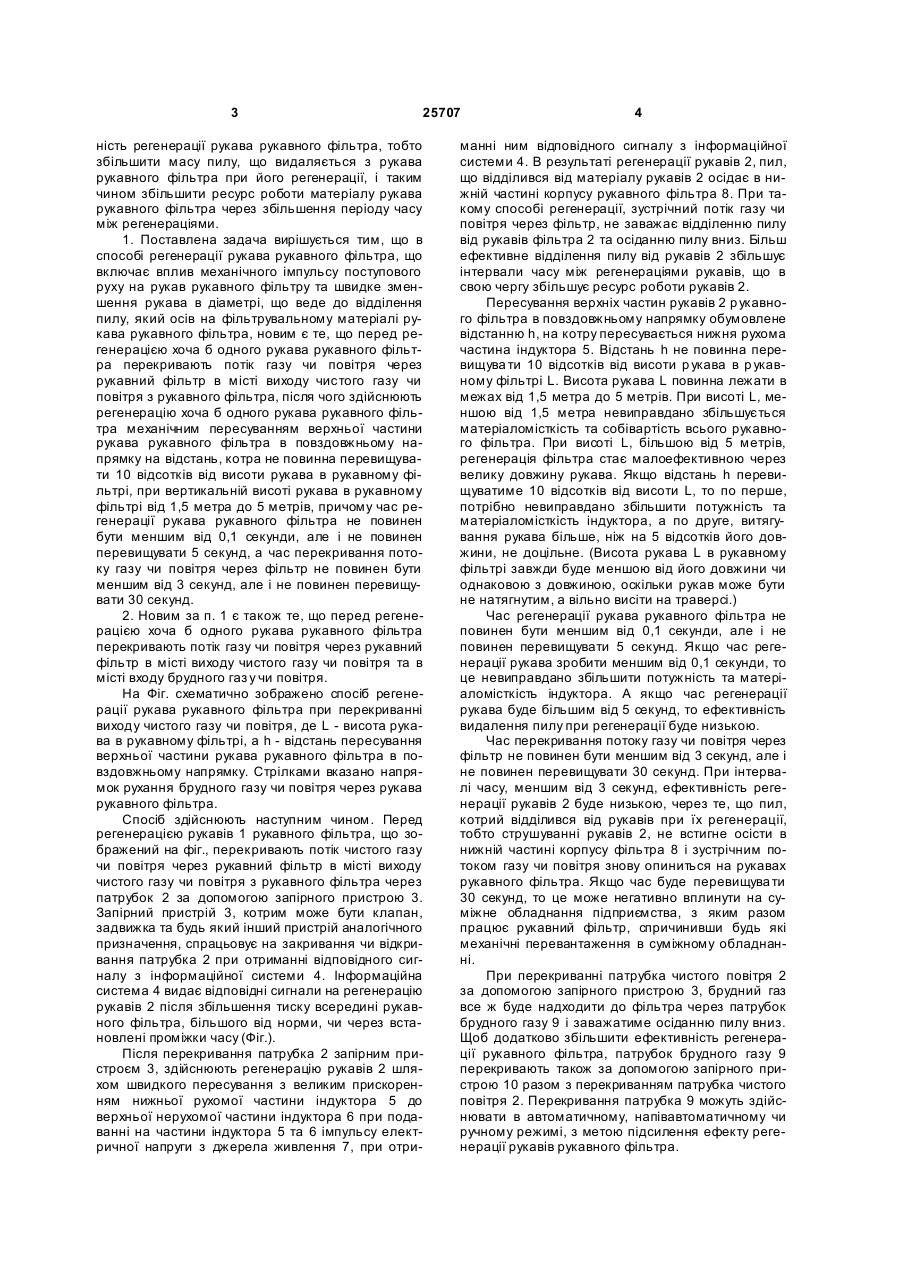

1. Спосіб регенерації рукава рукавного фільтра, що включає вплив механічного імпульсу поступового руху на рукав рукавного фільтра та швидке зменшення рукава в діаметрі, що веде до відділення пилу, який осів на фільтрувальному матеріалі рукава рукавного фільтра, який відрізняється тим, що перед регенерацією хоча б одного рукава рукавного фільтра перекривають потік газу чи повітря через рукавний фільтр в місці виходу чистого 3 25707 ність регенерації рукава рукавного фільтра, тобто збільшити масу пилу, що видаляється з рукава рукавного фільтра при його регенерації, і таким чином збільшити ресурс роботи матеріалу рукава рукавного фільтра через збільшення періоду часу між регенераціями. 1. Поставлена задача вирішується тим, що в способі регенерації рукава рукавного фільтра, що включає вплив механічного імпульсу поступового руху на рукав рукавного фільтру та швидке зменшення рукава в діаметрі, що веде до відділення пилу, який осів на фільтрувальному матеріалі рукава рукавного фільтра, новим є те, що перед регенерацією хоча б одного рукава рукавного фільтра перекривають потік газу чи повітря через рукавний фільтр в місті виходу чистого газу чи повітря з рукавного фільтра, після чого здійснюють регенерацію хоча б одного рукава рукавного фільтра механічним пересуванням верхньої частини рукава рукавного фільтра в повздовжньому напрямку на відстань, котра не повинна перевищувати 10 відсотків від висоти рукава в рукавному фільтрі, при вертикальній висоті рукава в рукавному фільтрі від 1,5 метра до 5 метрів, причому час регенерації рукава рукавного фільтра не повинен бути меншим від 0,1 секунди, але і не повинен перевищувати 5 секунд, а час перекривання потоку газу чи повітря через фільтр не повинен бути меншим від 3 секунд, але і не повинен перевищувати 30 секунд. 2. Новим за п. 1 є також те, що перед регенерацією хоча б одного рукава рукавного фільтра перекривають потік газу чи повітря через рукавний фільтр в місті виходу чистого газу чи повітря та в місті входу брудного газ у чи повітря. На Фіг. схематично зображено спосіб регенерації рукава рукавного фільтра при перекриванні виходу чистого газу чи повітря, де L - висота рукава в рукавному фільтрі, a h - відстань пересування верхньої частини рукава рукавного фільтра в повздовжньому напрямку. Стрілками вказано напрямок рухання брудного газу чи повітря через рукава рукавного фільтра. Спосіб здійснюють наступним чином. Перед регенерацією рукавів 1 рукавного фільтра, що зображений на фіг., перекривають потік чистого газу чи повітря через рукавний фільтр в місті виходу чистого газу чи повітря з рукавного фільтра через патрубок 2 за допомогою запірного пристрою 3. Запірний пристрій 3, котрим може бути клапан, задвижка та будь який інший пристрій аналогічного призначення, спрацьовує на закривання чи відкривання патрубка 2 при отриманні відповідного сигналу з інформаційної системи 4. Інформаційна система 4 видає відповідні сигнали на регенерацію рукавів 2 після збільшення тиску всередині рукавного фільтра, більшого від норми, чи через встановлені проміжки часу (Фіг.). Після перекривання патрубка 2 запірним пристроєм 3, здійснюють регенерацію рукавів 2 шляхом швидкого пересування з великим прискоренням нижньої рухомої частини індуктора 5 до верхньої нерухомої частини індуктора 6 при подаванні на частини індуктора 5 та 6 імпульсу електричної напруги з джерела живлення 7, при отри 4 манні ним відповідного сигналу з інформаційної системи 4. В результаті регенерації рукавів 2, пил, що відділився від матеріалу рукавів 2 осідає в нижній частині корпусу рукавного фільтра 8. При такому способі регенерації, зустрічний потік газу чи повітря через фільтр, не заважає відділенню пилу від рукавів фільтра 2 та осіданню пилу вниз. Більш ефективне відділення пилу від рукавів 2 збільшує інтервали часу між регенераціями рукавів, що в свою чергу збільшує ресурс роботи рукавів 2. Пересування верхніх частин рукавів 2 р укавного фільтра в повздовжньому напрямку обумовлене відстанню h, на котру пересувається нижня рухома частина індуктора 5. Відстань h не повинна перевищува ти 10 відсотків від висоти р укава в р укавному фільтрі L. Висота рукава L повинна лежати в межах від 1,5 метра до 5 метрів. При висоті L, меншою від 1,5 метра невиправдано збільшується матеріаломісткість та собівартість всього рукавного фільтра. При висоті L, більшою від 5 метрів, регенерація фільтра стає малоефективною через велику довжину рукава. Якщо відстань h перевищуватиме 10 відсотків від висоти L, то по перше, потрібно невиправдано збільшити потужність та матеріаломісткість індуктора, а по друге, витягування рукава більше, ніж на 5 відсотків його довжини, не доцільне. (Висота рукава L в рукавному фільтрі завжди буде меншою від його довжини чи однаковою з довжиною, оскільки рукав може бути не натягнутим, а вільно висіти на траверсі.) Час регенерації рукава рукавного фільтра не повинен бути меншим від 0,1 секунди, але і не повинен перевищувати 5 секунд. Якщо час регенерації рукава зробити меншим від 0,1 секунди, то це невиправдано збільшити потужність та матеріаломісткість індуктора. А якщо час регенерації рукава буде більшим від 5 секунд, то ефективність видалення пилу при регенерації буде низькою. Час перекривання потоку газу чи повітря через фільтр не повинен бути меншим від 3 секунд, але і не повинен перевищувати 30 секунд. При інтервалі часу, меншим від 3 секунд, ефективність регенерації рукавів 2 буде низькою, через те, що пил, котрий відділився від рукавів при їх регенерації, тобто струшуванні рукавів 2, не встигне осісти в нижній частині корпусу фільтра 8 і зустрічним потоком газу чи повітря знову опиниться на рукавах рукавного фільтра. Якщо час буде перевищува ти 30 секунд, то це може негативно вплинути на суміжне обладнання підприємства, з яким разом працює рукавний фільтр, спричинивши будь які механічні перевантаження в суміжному обладнанні. При перекриванні патрубка чистого повітря 2 за допомогою запірного пристрою 3, брудний газ все ж буде надходити до фільтра через патрубок брудного газу 9 і заважатиме осіданню пилу вниз. Щоб додатково збільшити ефективність регенерації рукавного фільтра, патрубок брудного газу 9 перекривають також за допомогою запірного пристрою 10 разом з перекриванням патрубка чистого повітря 2. Перекривання патрубка 9 можуть здійснювати в автоматичному, напівавтоматичному чи ручному режимі, з метою підсилення ефекту регенерації рукавів рукавного фільтра. 5 25707 Таким чином вказаний спосіб регенерації рукава рукавного фільтра забезпечує більш ефективну регенерацію рукавів рукавного фільтра та збільшує їх ресурс роботи і не потребує при цьому значних конструктивних змін існуючих р укавних фільтрів. Приклад конкретного виконання Спосіб випробуваний при регенерації рукавів рукавного фільтра висотою L 3 метри. Відстань їх повздовжнього пересування h при регенерації складала 30мм (близько одного відсотка). Час ре Комп’ютерна в ерстка М. Мацело 6 генерації складав 2 секунди. Час при якому був перекритий патрубок чистого газу - 15 секунд. Інтервал часу між регенераціями рукавів збільшився на 25 відсотків. При перекриванні при цьому і патрубка брудного газу, інтервал часу між регенераціями рукавів збільшився до 30 відсотків. Джерела інформації: 1. Патент України на Корисна модель №44418, 5 B01D 48/02, бюл. №1, 1995р. 2. Патент України на корисну модель №12730, 6 B01D 45/00, бюл. №2, 2006р. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
