Спосіб регенерації фільтра

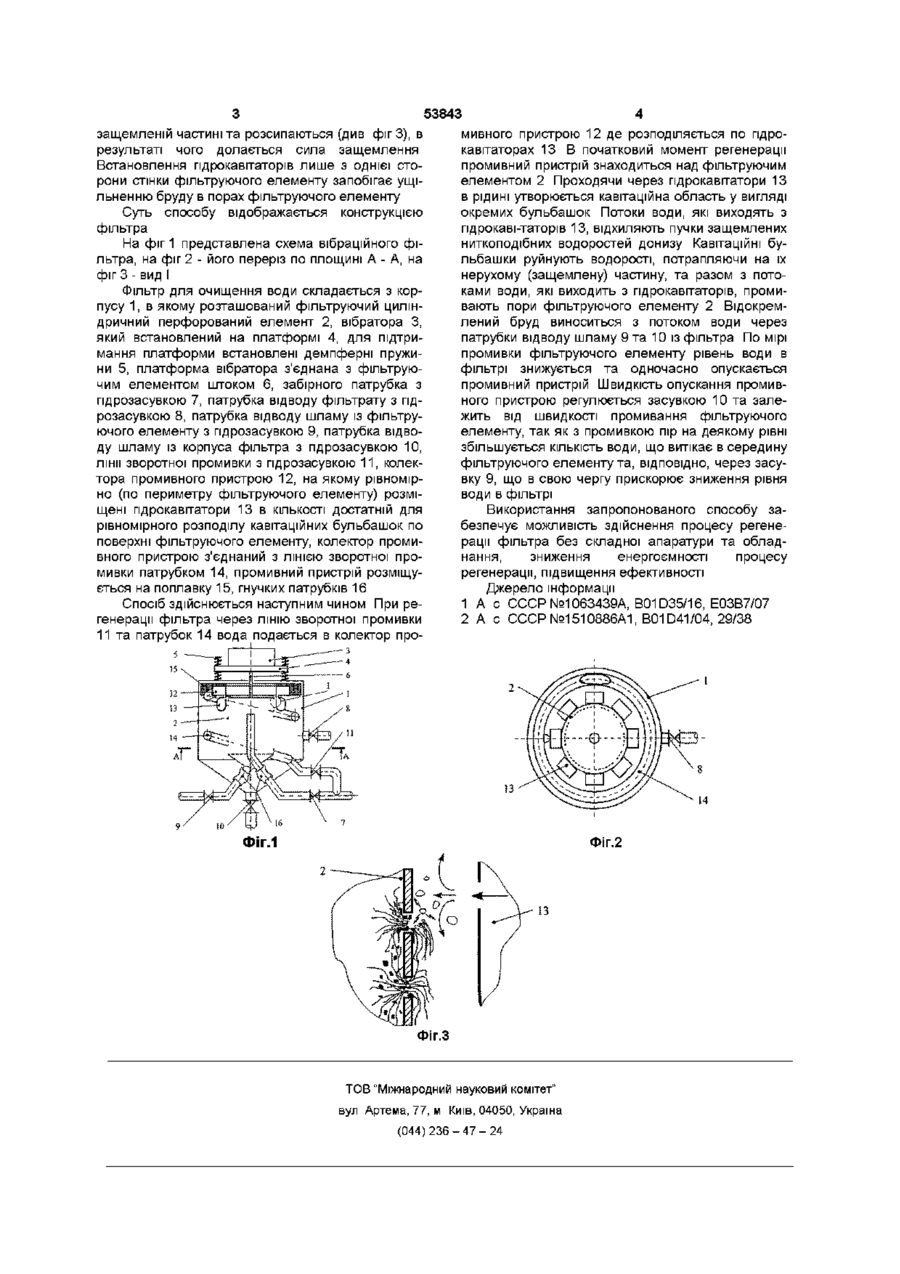

Спосіб регенерації фільтра зворотною промивкою з одночасним створенням в рідині коливань тиску шляхом захлопування кавітаційних бульбашок, який відрізняється тим, що промивку проводять поступово зверху донизу, за допомогою встановленого на поплавку промивного пристрою з пдрокавітаторами, приєднаного до лінії зворотної промивки через патрубок нерівномірний розподіл бульбашок по поверхні фільтруючого елементу Завданням даного винаходу є подолання сили защемлення пучків водоростей в порах фільтруючого елементу за рахунок поєднання розмивноі здатності струмини та руйнівного впливу гідродинамічної кавітації в процесі поступової промивки фільтруючого елементу зверху донизу, що дає можливість потокам промивної води відхиляти донизу рухомі КІНЦІ водоростей при цьому буде звільнено доступ кавітаційним бульбашкам до їхньої нерухомої частини, надання направленої дії імпульсам тиску в результаті чого значно підвищиться ефективність регенерації Поставлені завдання досягаються тим, що в способі регенерації фільтра зворотною промивкою з одночасним створенням в рідині коливань тиску шляхом захлопування кавітаційних бульбашок промивку проводять поступово зверху донизу, за допомогою встановленого на поплавку промивного пристрою з пдрокавітаторами, приєднаного до лінії зворотної промивки через патрубок Гідрокавітатори розташовують по периметру фільтруючого елементу в КІЛЬКОСТІ достатній для рівномірного розподілу кавітаційних бульбашок по поверхні фільтруючого елементу В початковий момент регенерації фільтра промивний пристрій знаходиться в верхній частині фільтруючого елементу Потоки води, що виходять з пдрокавітаторів, відхиляють донизу пучки ниткоподібних синьо-зелених водоростей, які защемлені в порах фільтруючого елементу, тим самим надається можливість проникнення кавітаційних бульбашок до защемленої частини водоростей При захлопуванні кавітаційних бульбашок, пучки водоростей руйнуються в СО ^00 со ю 53843 защемленій частині та розсипаються (див фігЗ), в результаті чого долається сила защемлення Встановлення пдрокавітаторів лише з однієї сторони стінки фільтруючого елементу запобігає ущільненню бруду в порах фільтруючого елементу Суть способу відображається конструкцією фільтра На фіг 1 представлена схема вібраційного фільтра, на фіг 2 - його переріз по площині А - А, на фіг 3 - вид І Фільтр для очищення води складається з корпусу 1, в якому розташований фільтруючий циліндричний перфорований елемент 2, вібратора З, який встановлений на платформі 4, для підтримання платформи встановлені демпферні пружини 5, платформа вібратора з'єднана з фільтруючим елементом штоком 6, забірного патрубка з пдрозасувкою 7, патрубка відводу фільтрату з пдрозасувкою 8, патрубка відводу шламу із фільтруючого елементу з пдрозасувкою 9, патрубка відводу шламу із корпуса фільтра з пдрозасувкою 10, лінії зворотної промивки з пдрозасувкою 11, колектора промивного пристрою 12, на якому рівномірно (по периметру фільтруючого елементу) розміщені пдрокавітатори 13 в КІЛЬКОСТІ достатній для рівномірного розподілу кавітаційних бульбашок по поверхні фільтруючого елементу, колектор промивного пристрою з'єднаний з ЛІНІЄЮ зворотної промивки патрубком 14, промивний пристрій розміщується на поплавку 15, гнучких патрубків 16 Спосіб здійснюється наступним чином При регенерації фільтра через ЛІНІЮ зворотної промивки 11 та патрубок 14 вода подається в колектор про мивного пристрою 12 де розподіляється по пдрокавітаторах 13 В початковий момент регенерації промивний пристрій знаходиться над фільтруючим елементом 2 Проходячи через пдрокавітатори 13 в рідині утворюється кавітаційна область у вигляді окремих бульбашок Потоки води, які виходять з пдрокаві-таторів 13, відхиляють пучки защемлених ниткоподібних водоростей донизу Кавітаційні бульбашки руйнують водорості, потрапляючи на їх нерухому (защемлену) частину, та разом з потоками води, які виходить з пдрокавітаторів, промивають пори фільтруючого елементу 2 Відокремлений бруд виноситься з потоком води через патрубки відводу шламу 9 та 10 із фільтра По мірі промивки фільтруючого елементу рівень води в фільтрі знижується та одночасно опускається промивний пристрій Швидкість опускання промивного пристрою регулюється засувкою 10 та залежить від швидкості промивання фільтруючого елементу, так як з промивкою пір на деякому рівні збільшується КІЛЬКІСТЬ води, що витікає в середину фільтруючого елементу та, ВІДПОВІДНО, через засувку 9, що в свою чергу прискорює зниження рівня води в фільтрі Використання запропонованого способу забезпечує можливість здійснення процесу регенерації фільтра без складної апаратури та обладнання, зниження енергоємності процесу регенерації, підвищення ефективності Джерело інформації 1 А с СССР№1063439А, B01D35/16, Е03В7/07 2 А с СССР №1510886А1, B01D41/04, 29/38 Фіг.З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
