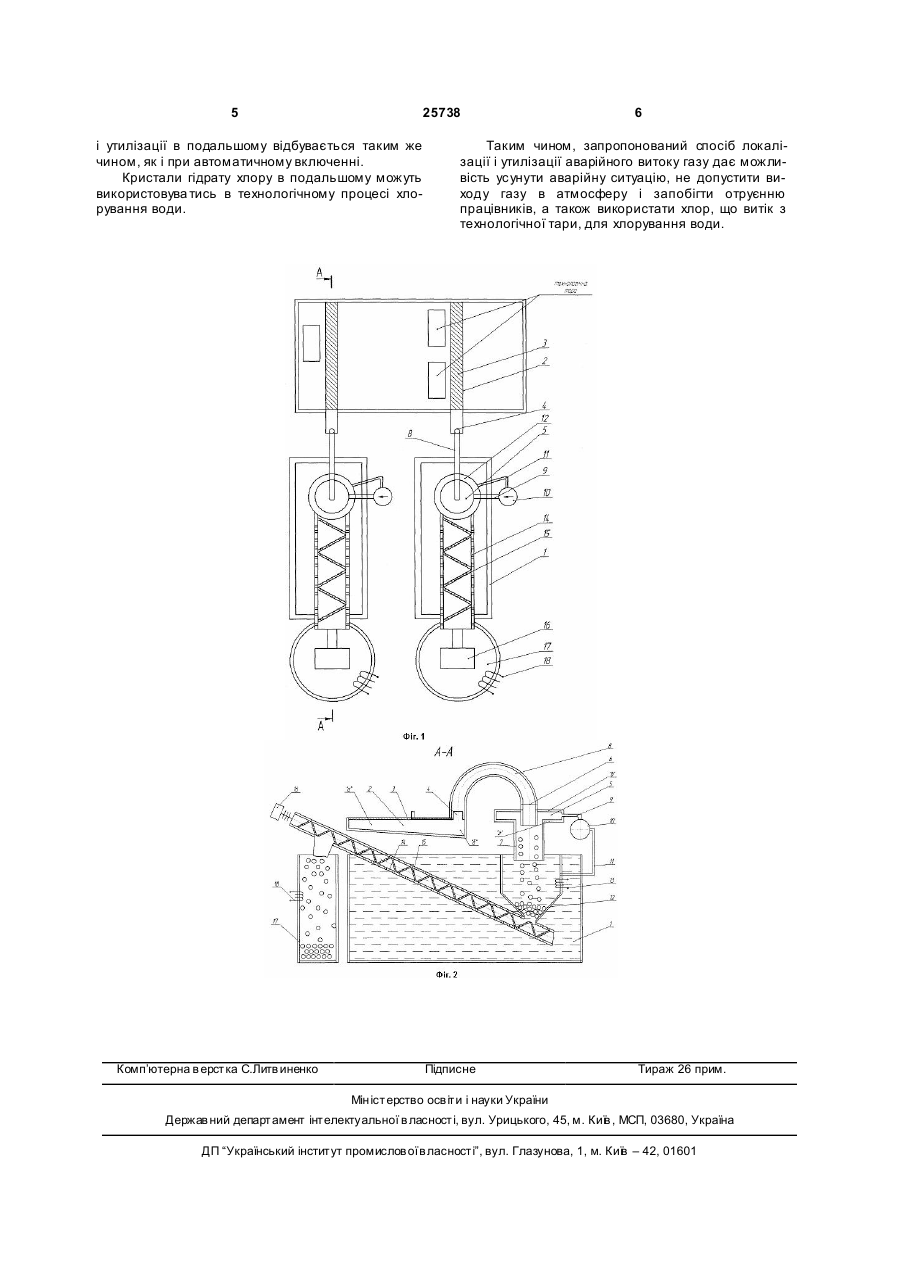

Спосіб локалізації і утилізації аварійного витоку хлору з технологічної тари і устаткування

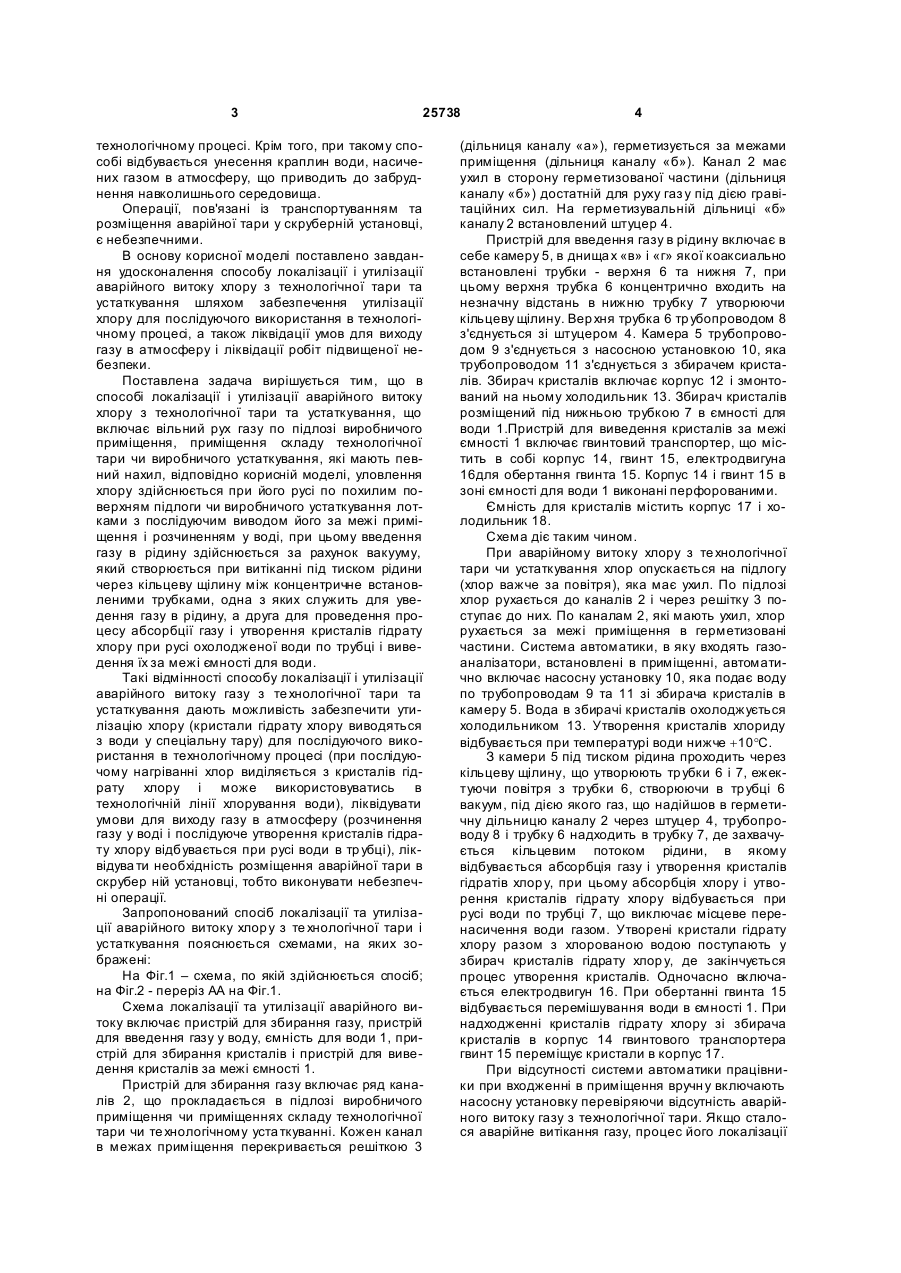

Спосіб локалізації і утилізації аварійного витоку хлор у з технологічної тари і устаткування, що включає вільний рух газу по підлозі виробничого приміщення, приміщення складу технологічної 3 25738 технологічному процесі. Крім того, при такому способі відбувається унесення краплин води, насичених газом в атмосферу, що приводить до забруднення навколишнього середовища. Операції, пов'язані із транспортуванням та розміщення аварійної тари у скруберній установці, є небезпечними. В основу корисної моделі поставлено завдання удосконалення способу локалізації і утилізації аварійного витоку хлору з технологічної тари та устаткування шляхом забезпечення утилізації хлору для послідуючого використання в технологічному процесі, а також ліквідації умов для виходу газу в атмосферу і ліквідації робіт підвищеної небезпеки. Поставлена задача вирішується тим, що в способі локалізації і утилізації аварійного витоку хлору з технологічної тари та устаткування, що включає вільний рух газу по підлозі виробничого приміщення, приміщення складу технологічної тари чи виробничого устаткування, які мають певний нахил, відповідно корисній моделі, уловлення хлору здійснюється при його русі по похилим поверхням підлоги чи виробничого устаткування лотками з послідуючим виводом його за межі приміщення і розчиненням у воді, при цьому введення газу в рідину здійснюється за рахунок вакууму, який створюється при витіканні під тиском рідини через кільцеву щілину між концентричне встановленими трубками, одна з яких служить для уведення газу в рідину, а друга для проведення процесу абсорбції газу і утворення кристалів гідрату хлору при русі охолодженої води по трубці і виведення їх за межі ємності для води. Такі відмінності способу локалізації і утилізації аварійного витоку газу з те хнологічної тари та устаткування дають можливість забезпечити утилізацію хлору (кристали гідрату хлору виводяться з води у спеціальну тару) для послідуючого використання в технологічному процесі (при послідуючому нагріванні хлор виділяється з кристалів гідрату хлору і може використовуватись в технологічній лінії хлорування води), ліквідувати умови для виходу газу в атмосферу (розчинення газу у воді і послідуюче утворення кристалів гідрату хлору відбувається при русі води в тр убці), ліквідува ти необхідність розміщення аварійної тари в скрубер ній установці, тобто виконувати небезпечні операції. Запропонований спосіб локалізації та утилізації аварійного витоку хлор у з те хнологічної тари і устаткування пояснюється схемами, на яких зображені: На Фіг.1 – схема, по якій здійснюється спосіб; на Фіг.2 - переріз АА на Фіг.1. Схема локалізації та утилізації аварійного витоку включає пристрій для збирання газу, пристрій для введення газу у воду, ємність для води 1, пристрій для збирання кристалів і пристрій для виведення кристалів за межі ємності 1. Пристрій для збирання газу включає ряд каналів 2, що прокладається в підлозі виробничого приміщення чи приміщеннях складу технологічної тари чи те хнологічному уста ткуванні. Кожен канал в межах приміщення перекривається решіткою 3 4 (дільниця каналу «а»), герметизується за межами приміщення (дільниця каналу «б»). Канал 2 має ухил в сторону герметизованої частини (дільниця каналу «б») достатній для руху газ у під дією гравітаційних сил. На герметизувальній дільниці «б» каналу 2 встановлений штуцер 4. Пристрій для введення газу в рідину включає в себе камеру 5, в днища х «в» і «г» якої коаксиально встановлені трубки - верхня 6 та нижня 7, при цьому верхня трубка 6 концентрично входить на незначну відстань в нижню трубку 7 утворюючи кільцеву щілину. Вер хня трубка 6 тр убопроводом 8 з'єднується зі штуцером 4. Камера 5 трубопроводом 9 з'єднується з насосною установкою 10, яка трубопроводом 11 з'єднується з збирачем кристалів. Збирач кристалів включає корпус 12 і змонтований на ньому холодильник 13. Збирач кристалів розміщений під нижньою трубкою 7 в ємності для води 1.Пристрій для виведення кристалів за межі ємності 1 включає гвинтовий транспортер, що містить в собі корпус 14, гвинт 15, електродвигуна 16для обертання гвинта 15. Корпус 14 і гвинт 15 в зоні ємності для води 1 виконані перфорованими. Ємність для кристалів містить корпус 17 і холодильник 18. Схема діє таким чином. При аварійному витоку хлору з те хнологічної тари чи устаткування хлор опускається на підлогу (хлор важче за повітря), яка має ухил. По підлозі хлор рухається до каналів 2 і через решітку 3 поступає до них. По каналам 2, які мають ухил, хлор рухається за межі приміщення в герметизовані частини. Система автоматики, в яку входять газоаналізатори, встановлені в приміщенні, автоматично включає насосну установку 10, яка подає воду по трубопроводам 9 та 11 зі збирача кристалів в камеру 5. Вода в збирачі кристалів охолоджується холодильником 13. Утворення кристалів хлориду відбувається при температурі води нижче +10°С. З камери 5 під тиском рідина проходить через кільцеву щілину, що утворюють тр убки 6 і 7, ежектуючи повітря з трубки 6, створюючи в тр убці 6 вакуум, під дією якого газ, що надійшов в герметичну дільницю каналу 2 через штуцер 4, трубопроводу 8 і трубку 6 надходить в трубку 7, де захвачується кільцевим потоком рідини, в якому відбувається абсорбція газу і утворення кристалів гідратів хлор у, при цьому абсорбція хлору і утворення кристалів гідрату хлору відбувається при русі води по трубці 7, що виключає місцеве перенасичення води газом. Утворені кристали гідрату хлору разом з хлорованою водою поступають у збирач кристалів гідрату хлор у, де закінчується процес утворення кристалів. Одночасно включається електродвигун 16. При обертанні гвинта 15 відбувається перемішування води в ємності 1. При надходженні кристалів гідрату хлору зі збирача кристалів в корпус 14 гвинтового транспортера гвинт 15 переміщує кристали в корпус 17. При відсутності системи автоматики працівники при входженні в приміщення вручн у включають насосну установку перевіряючи відсутність аварійного витоку газу з технологічної тари. Якщо сталося аварійне витікання газу, процес його локалізації 5 25738 і утилізації в подальшому відбувається таким же чином, як і при автоматичному включенні. Кристали гідрату хлору в подальшому можуть використовува тись в технологічному процесі хлорування води. Комп’ютерна в ерстка C.Литв иненко 6 Таким чином, запропонований спосіб локалізації і утилізації аварійного витоку газу дає можливість усунути аварійну ситуацію, не допустити виходу газу в атмосферу і запобігти отруєнню працівників, а також використати хлор, що витік з технологічної тари, для хлорування води. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
