Установка для локалізації і знешкодження аварійного витоку газу, що важчий за повітря, з технологічної тари

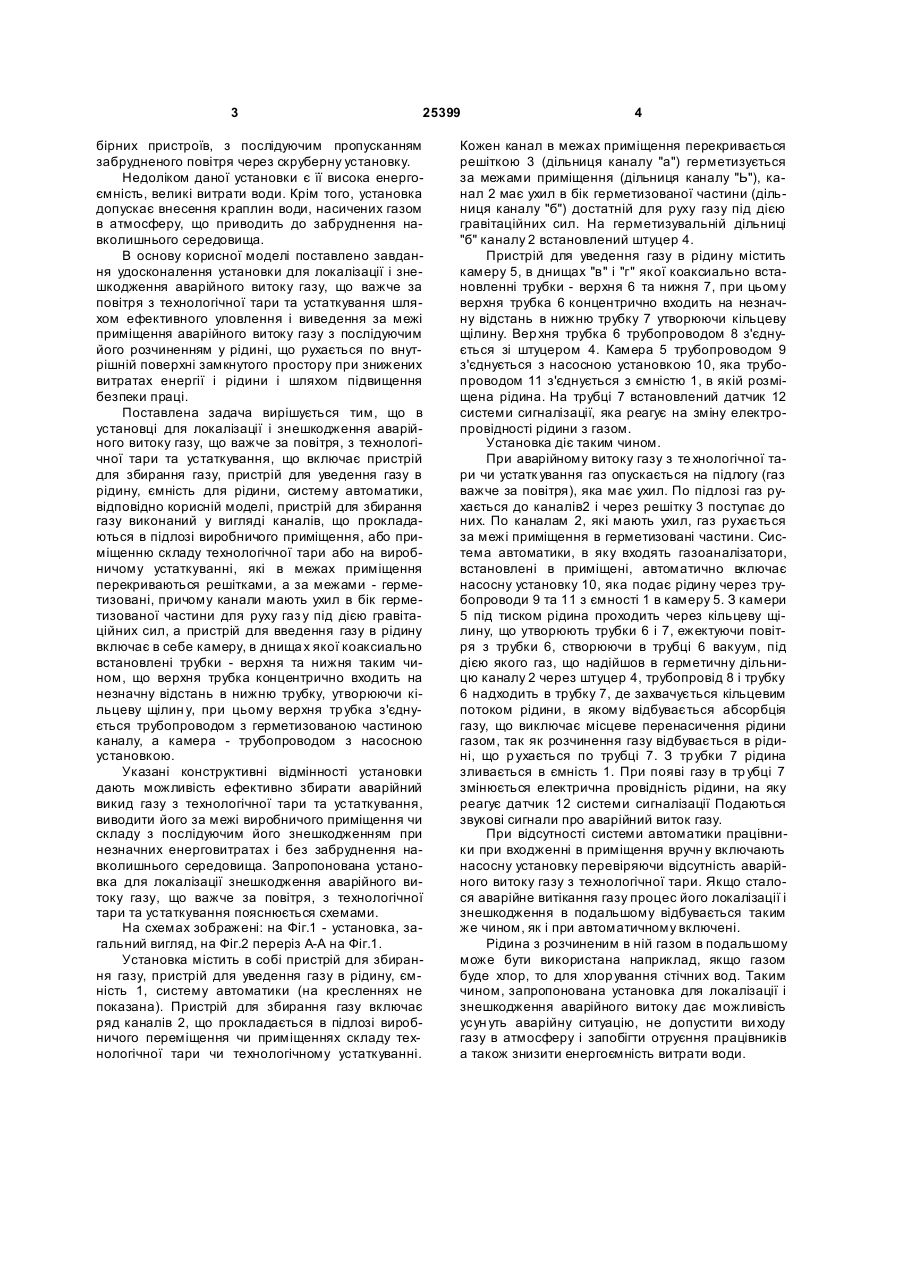

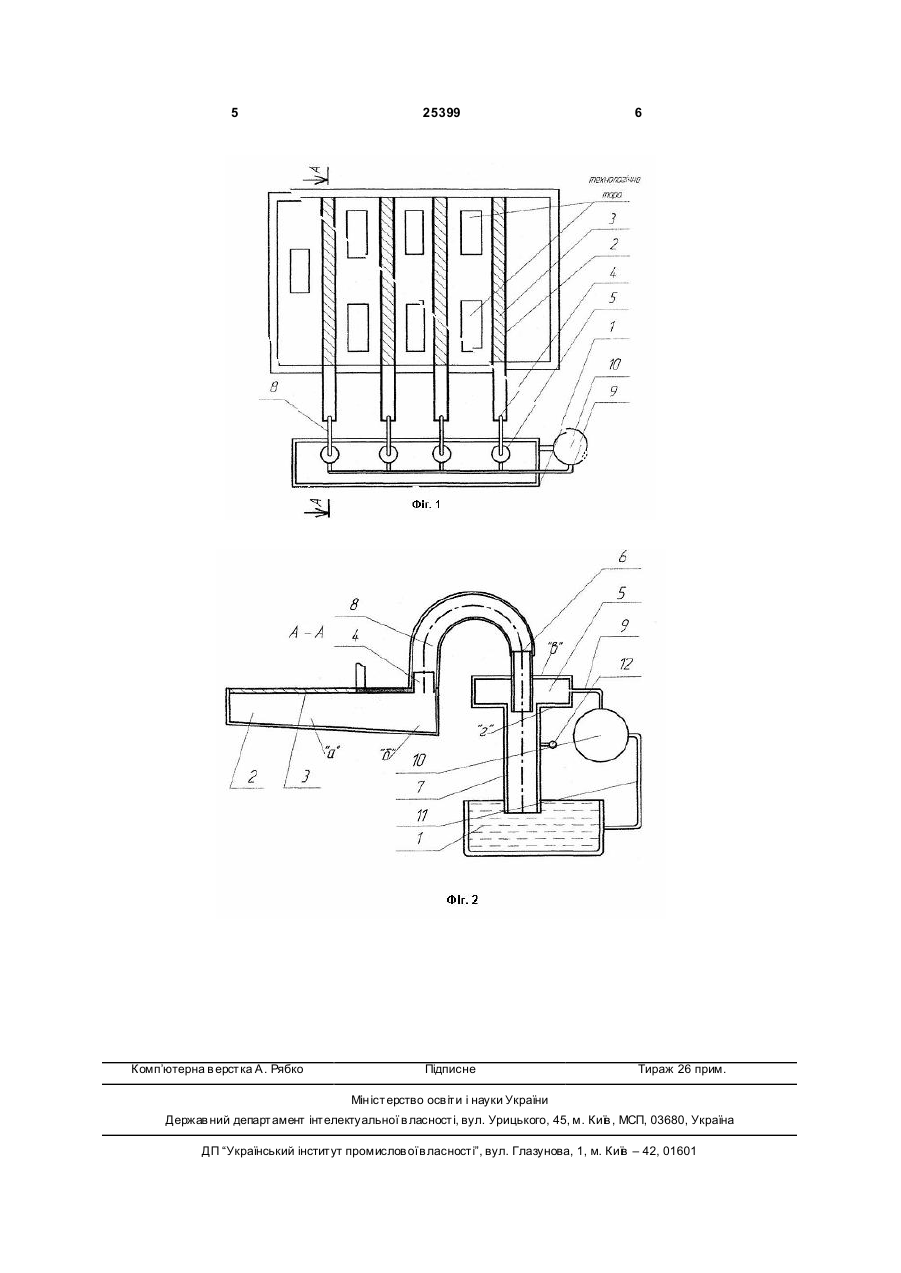

Установка для локалізації і знешкодження аварійного витоку газу, що важчий за повітря, з технологічної тари, що містить пристрій для збирання газу, пристрій для введення газу в рідину, ємність для рідини й систему автоматики, яка відрізняється тим, що пристрій для збирання газу 3 25399 бірних пристроїв, з послідуючим пропусканням забрудненого повітря через скруберну установку. Недоліком даної установки є її висока енергоємність, великі витрати води. Крім того, установка допускає внесення краплин води, насичених газом в атмосферу, що приводить до забруднення навколишнього середовища. В основу корисної моделі поставлено завдання удосконалення установки для локалізації і знешкодження аварійного витоку газу, що важче за повітря з технологічної тари та устаткування шляхом ефективного уловлення і виведення за межі приміщення аварійного витоку газу з послідуючим його розчиненням у рідині, що рухається по внутрішній поверхні замкнутого простору при знижених витратах енергії і рідини і шляхом підвищення безпеки праці. Поставлена задача вирішується тим, що в установці для локалізації і знешкодження аварійного витоку газу, що важче за повітря, з технологічної тари та устаткування, що включає пристрій для збирання газу, пристрій для уведення газу в рідину, ємність для рідини, систему автоматики, відповідно корисній моделі, пристрій для збирання газу виконаний у вигляді каналів, що прокладаються в підлозі виробничого приміщення, або приміщенню складу технологічної тари або на виробничому устаткуванні, які в межах приміщення перекриваються решітками, а за межами - герметизовані, причому канали мають ухил в бік герметизованої частини для руху газ у під дією гравітаційних сил, а пристрій для введення газу в рідину включає в себе камеру, в днища х якої коаксиально встановлені трубки - верхня та нижня таким чином, що верхня трубка концентрично входить на незначну відстань в нижню трубку, утворюючи кільцеву щілин у, при цьому верхня тр убка з'єднується трубопроводом з герметизованою частиною каналу, а камера - трубопроводом з насосною установкою. Указані конструктивні відмінності установки дають можливість ефективно збирати аварійний викид газу з технологічної тари та устаткування, виводити його за межі виробничого приміщення чи складу з послідуючим його знешкодженням при незначних енерговитратах і без забруднення навколишнього середовища. Запропонована установка для локалізації знешкодження аварійного витоку газу, що важче за повітря, з технологічної тари та устаткування пояснюється схемами. На схемах зображені: на Фіг.1 - установка, загальний вигляд, на Фіг.2 переріз А-А на Фіг.1. Установка містить в собі пристрій для збирання газу, пристрій для уведення газу в рідину, ємність 1, систему автоматики (на кресленнях не показана). Пристрій для збирання газу включає ряд каналів 2, що прокладається в підлозі виробничого переміщення чи приміщеннях складу технологічної тари чи технологічному устаткуванні. 4 Кожен канал в межах приміщення перекривається решіткою 3 (дільниця каналу "а") герметизується за межами приміщення (дільниця каналу "Ь"), канал 2 має ухил в бік герметизованої частини (дільниця каналу "б") достатній для руху газу під дією гравітаційних сил. На герметизувальній дільниці "б" каналу 2 встановлений штуцер 4. Пристрій для уведення газу в рідину містить камеру 5, в днищах "в" і "г" якої коаксиально встановленні трубки - верхня 6 та нижня 7, при цьому верхня трубка 6 концентрично входить на незначну відстань в нижню трубку 7 утворюючи кільцеву щілину. Вер хня трубка 6 трубопроводом 8 з'єднується зі штуцером 4. Камера 5 трубопроводом 9 з'єднується з насосною установкою 10, яка трубопроводом 11 з'єднується з ємністю 1, в якій розміщена рідина. На трубці 7 встановлений датчик 12 системи сигналізації, яка реагує на зміну електропровідності рідини з газом. Установка діє таким чином. При аварійному витоку газу з те хнологічної тари чи устатк ування газ опускається на підлогу (газ важче за повітря), яка має ухил. По підлозі газ рухається до каналів2 і через решітку 3 поступає до них. По каналам 2, які мають ухил, газ рухається за межі приміщення в герметизовані частини. Система автоматики, в яку входять газоаналізатори, встановлені в приміщені, автоматично включає насосну установку 10, яка подає рідину через трубопроводи 9 та 11 з ємності 1 в камеру 5. З камери 5 під тиском рідина проходить через кільцеву щілину, що утворюють трубки 6 і 7, ежектуючи повітря з трубки 6, створюючи в трубці 6 вакуум, під дією якого газ, що надійшов в герметичну дільницю каналу 2 через штуцер 4, трубопровід 8 і трубку 6 надходить в трубку 7, де захвачується кільцевим потоком рідини, в якому відбувається абсорбція газу, що виключає місцеве перенасичення рідини газом, так як розчинення газу відбувається в рідині, що р ухається по трубці 7. З тр убки 7 рідина зливається в ємність 1. При появі газу в тр убці 7 змінюється електрична провідність рідини, на яку реагує датчик 12 системи сигналізації Подаються звукові сигнали про аварійний виток газу. При відсутності системи автоматики працівники при входженні в приміщення вручн у включають насосну установку перевіряючи відсутність аварійного витоку газу з технологічної тари. Якщо сталося аварійне витікання газу процес його локалізації і знешкодження в подальшому відбувається таким же чином, як і при автоматичному включені. Рідина з розчиненим в ній газом в подальшому може бути використана наприклад, якщо газом буде хлор, то для хлор ування стічних вод. Таким чином, запропонована установка для локалізації і знешкодження аварійного витоку дає можливість усун уть аварійну ситуацію, не допустити ви ходу газу в атмосферу і запобігти отруєння працівників а також знизити енергоємність витрати води. 5 Комп’ютерна в ерстка А. Рябко 25399 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
