Процес монтажу термоелектричних модулів пельтьє

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 25704

Опубліковано: 27.08.2007

Завантажити PDF файл.

Формула / Реферат

Процес монтажу термоелектричних модулів Пельтьє, що включає розташування гілок у розподільчу оправку разом з електротеплокомутуючими пластинами та їх наступну взаємну електротеплокомутацію, який відрізняється тим, що кожна гілка попередньо контролюється за величиною термоерс, при цьому гілки, величина термоерс яких не відповідає встановленим значенням, замінюються на придатні.

Текст

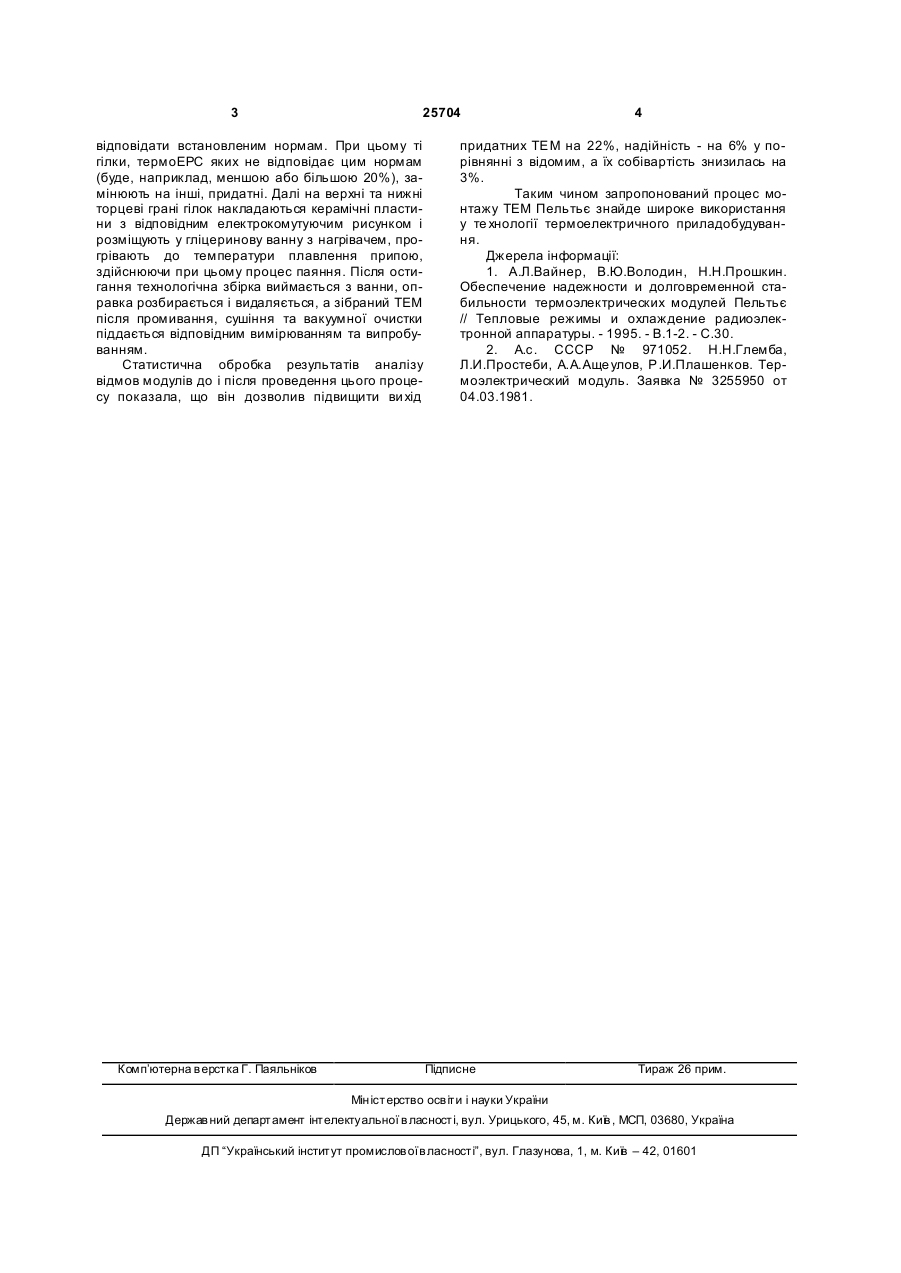

Процес монтажу термоелектричних модулів Пельтьє, що включає розташування гілок у розпо 3 25704 відповідати встановленим нормам. При цьому ті гілки, термоЕРС яких не відповідає цим нормам (буде, наприклад, меншою або більшою 20%), замінюють на інші, придатні. Далі на верхні та нижні торцеві грані гілок накладаються керамічні пластини з відповідним електрокомутуючим рисунком і розміщують у гліцеринову ванну з нагрівачем, прогрівають до температури плавлення припою, здійснюючи при цьому процес паяння. Після остигання технологічна збірка виймається з ванни, оправка розбирається і видаляється, а зібраний ТЕМ після промивання, сушіння та вакуумної очистки піддається відповідним вимірюванням та випробуванням. Статистична обробка результатів аналізу відмов модулів до і після проведення цього процесу показала, що він дозволив підвищити ви хід Комп’ютерна в ерстка Г. Паяльніков 4 придатних ТЕМ на 22%, надійність - на 6% у порівнянні з відомим, а їх собівартість знизилась на 3%. Таким чином запропонований процес монтажу ТЕМ Пельтьє знайде широке використання у те хнології термоелектричного приладобудування. Джерела інформації: 1. А.Л.Вайнер, В.Ю.Володин, Н.Н.Прошкин. Обеспечение надежности и долговременной стабильности термоэлектрических модулей Пельтьє // Тепловые режимы и охлаждение радиоэлектронной аппаратуры. - 1995. - В.1-2. - С.30. 2. А.с. СССР № 971052. Н.Н.Глемба, Л.И.Простеби, А.А.Аще улов, Р.И.Плашенков. Термоэлектрический модуль. Заявка № 3255950 от 04.03.1981. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Process of peltier thermoelectric modules assembling

Автори англійською

Anatychuk Lukian Ivanovych

Назва патенту російською

Процесс монтажу термоэлектрических модулей пельтье

Автори російською

Анатичук Лукьян Иванович

МПК / Мітки

МПК: H01L 35/32

Мітки: монтажу, процес, термоелектричних, модулів, пельтьє
