Спосіб мікроелектрохімічних вимірювань в рухомій краплі електроліту

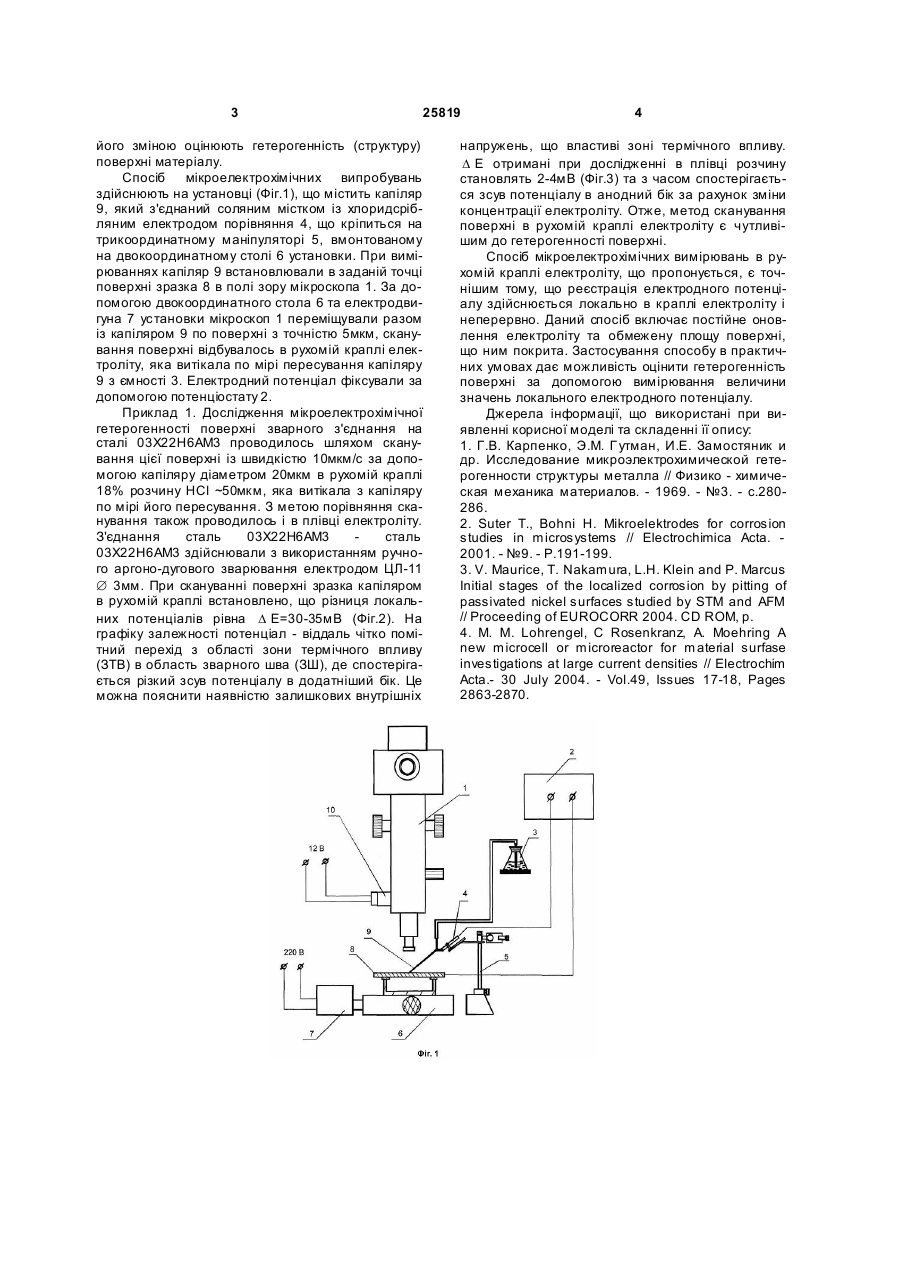

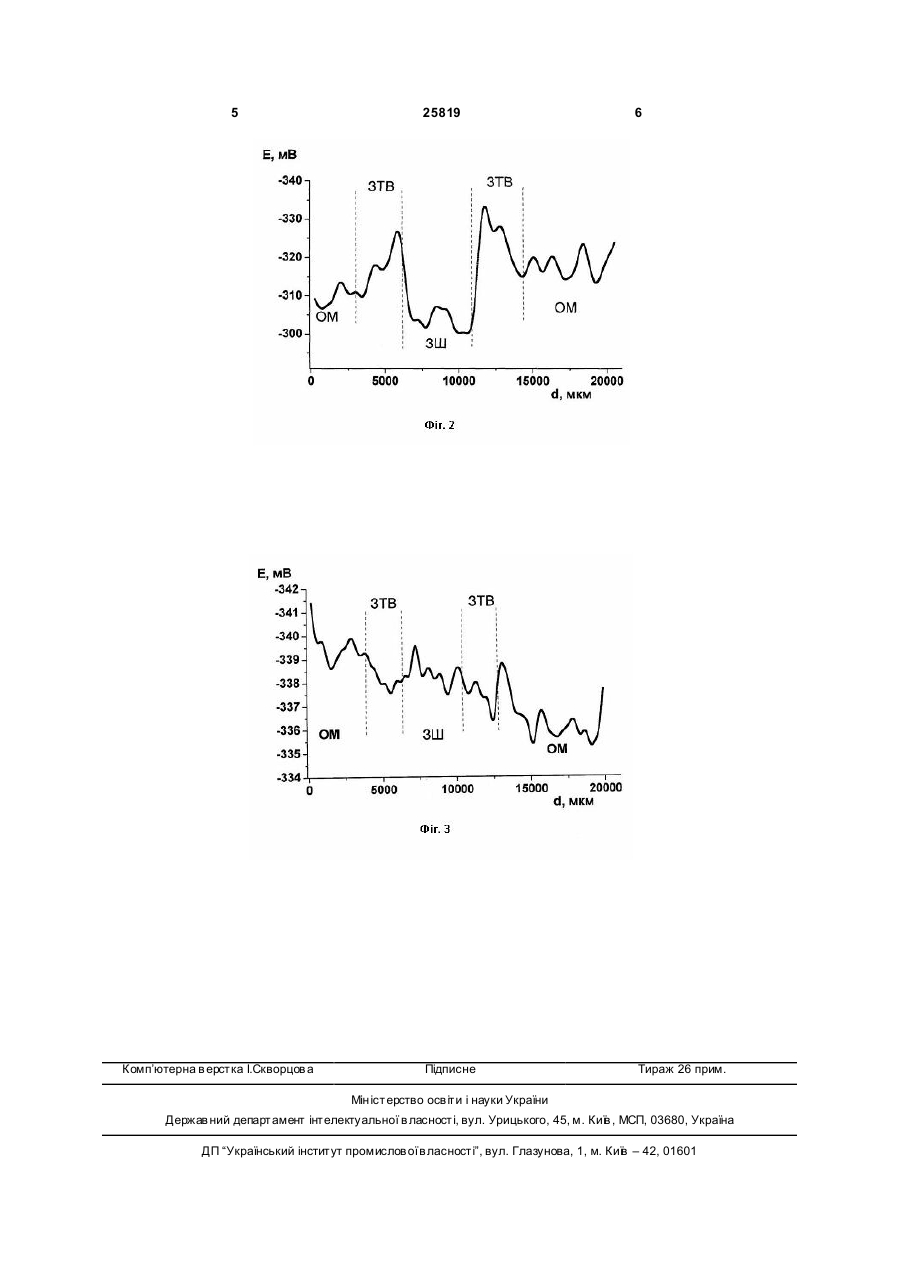

Спосіб мікроелектрохімічних вимірювань в рухомій краплі електроліту, що включає визначення гетерогенності поверхні шляхом сканування 3 25819 його зміною оцінюють гетерогенність (структуру) поверхні матеріалу. Спосіб мікроелектрохімічних випробувань здійснюють на установці (Фіг.1), що містить капіляр 9, який з'єднаний соляним містком із хлоридсрібляним електродом порівняння 4, що кріпиться на трикоординатному маніпуляторі 5, вмонтованому на двокоординатному столі 6 установки. При вимірюваннях капіляр 9 встановлювали в заданій точці поверхні зразка 8 в полі зору мікроскопа 1. За допомогою двокоординатного стола 6 та електродвигуна 7 установки мікроскоп 1 переміщували разом із капіляром 9 по поверхні з точністю 5мкм, сканування поверхні відбувалось в рухомій краплі електроліту, яка витікала по мірі пересування капіляру 9 з ємності 3. Електродний потенціал фіксували за допомогою потенціостату 2. Приклад 1. Дослідження мікроелектрохімічної гетерогенності поверхні зварного з'єднання на сталі 03Х22Н6АМ3 проводилось шляхом сканування цієї поверхні із швидкістю 10мкм/с за допомогою капіляру діаметром 20мкм в рухомій краплі 18% розчину НСl ~50мкм, яка витікала з капіляру по мірі його пересування. З метою порівняння сканування також проводилось і в плівці електроліту. З'єднання сталь 03Х22Н6АМ3 сталь 03Х22Н6АМ3 здійснювали з використанням ручного аргоно-дугового зварювання електродом ЦЛ-11 Æ 3мм. При скануванні поверхні зразка капіляром в рухомій краплі встановлено, що різниця локальних потенціалів рівна D Е=30-35мВ (Фіг.2). На графіку залежності потенціал - віддаль чітко помітний перехід з області зони термічного впливу (ЗТВ) в область зварного шва (ЗШ), де спостерігається різкий зсув потенціалу в додатніший бік. Це можна пояснити наявністю залишкових внутрішніх 4 напружень, що властиві зоні термічного впливу. D Е отримані при дослідженні в плівці розчину становлять 2-4мВ (Фіг.3) та з часом спостерігається зсув потенціалу в анодний бік за рахунок зміни концентрації електроліту. Отже, метод сканування поверхні в рухомій краплі електроліту є чутливішим до гетерогенності поверхні. Спосіб мікроелектрохімічних вимірювань в рухомій краплі електроліту, що пропонується, є точнішим тому, що реєстрація електродного потенціалу здійснюється локально в краплі електроліту і неперервно. Даний спосіб включає постійне оновлення електроліту та обмежену площу поверхні, що ним покрита. Застосування способу в практичних умовах дає можливість оцінити гетерогенність поверхні за допомогою вимірювання величини значень локального електродного потенціалу. Джерела інформації, що використані при виявленні корисної моделі та складенні її опису: 1. Г.В. Карпенко, Э.М. Г утман, И.Е. Замостяник и др. Исследование микроэлектрохимической гетерогенности структуры металла // Физико - химическая механика материалов. - 1969. - №3. - с.280286. 2. Suter Т., Bohni H. Mikroelektrodes for corrosion studies in microsystems // Electrochimica Acta. 2001. - №9. - P.191-199. 3. V. Maurice, T. Nakamura, L.H. Klein and P. Marcus Initial stages of the localized corrosion by pitting of passivated nickel surfaces studied by STM and AFM // Proceeding of EUROCORR 2004. CD ROM, p. 4. M. M. Lohrengel, С Rosenkranz, A. Moehring A new microcell or microreactor for material surfase investigations at large current densities // Electrochim Acta.- 30 July 2004. - Vol.49, Issues 17-18, Pages 2863-2870. 5 Комп’ютерна в ерстка І.Скворцов а 25819 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
