Якір циліндричного електромагніта постійного струму
Номер патенту: 25820
Опубліковано: 27.08.2007
Автори: Скубій Леонід В'ячеславович, Косенков Володимир Данилович
Формула / Реферат
Якір циліндричного електромагніта постійного струму, який складається безпосередньо з якоря та штока, який відрізняється тим, що якір складається з чотирьох секторів, два з яких жорстко скріплені з рухомим штоком, а два закріплені на окремому кільці, причому товщина тих секторів, що закріплені на окремому кільці, на половину потрібного ходу якоря більша від товщини тих секторів, що жорстко скріплені з рухомим штоком, причому кільце надівається на рухомий шток з протилежного ярму електромагніта боку з розташуванням його секторів між секторами, що жорстко зв'язані зі штоком.
Текст

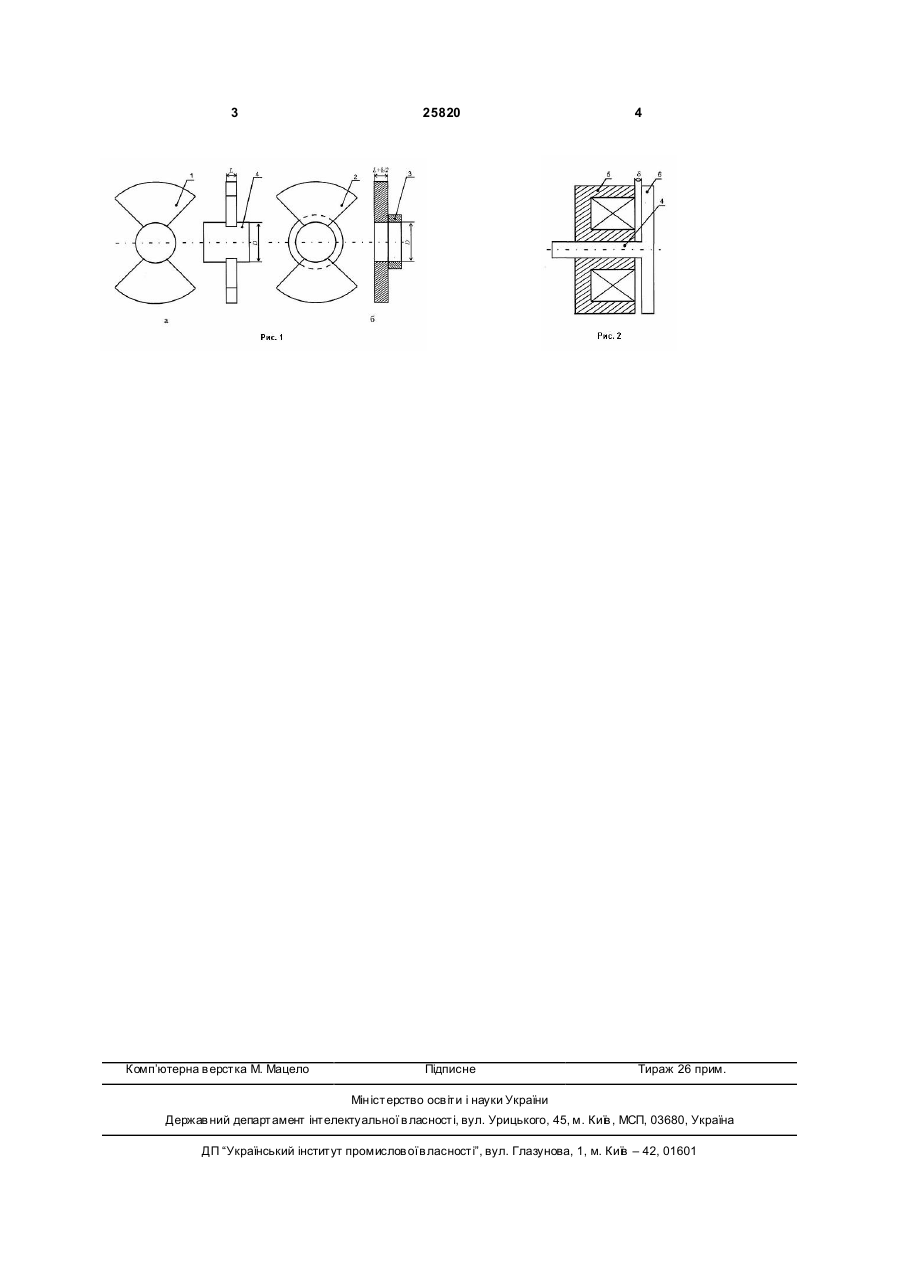

Якір циліндричного електромагніта постійного струму, який складається безпосередньо з якоря та штока, який відрізняється тим, що якір склада 3 Комп’ютерна в ерстка М. Мацело 25820 4 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюArmature of cylindrical dc current electromagnet
Автори англійськоюKosenkov Volodymyr Danylovych, Skubii Leonid Viacheslavovych
Назва патенту російськоюЯкорь цилиндрического электромагнита постоянного тока
Автори російськоюКосенков Владимир Данилович, Скубий Леонид Вячеславович
МПК / Мітки
МПК: H02K 41/02
Мітки: якір, струму, постійного, циліндричного, електромагніта
