Складаний антенний пристрій

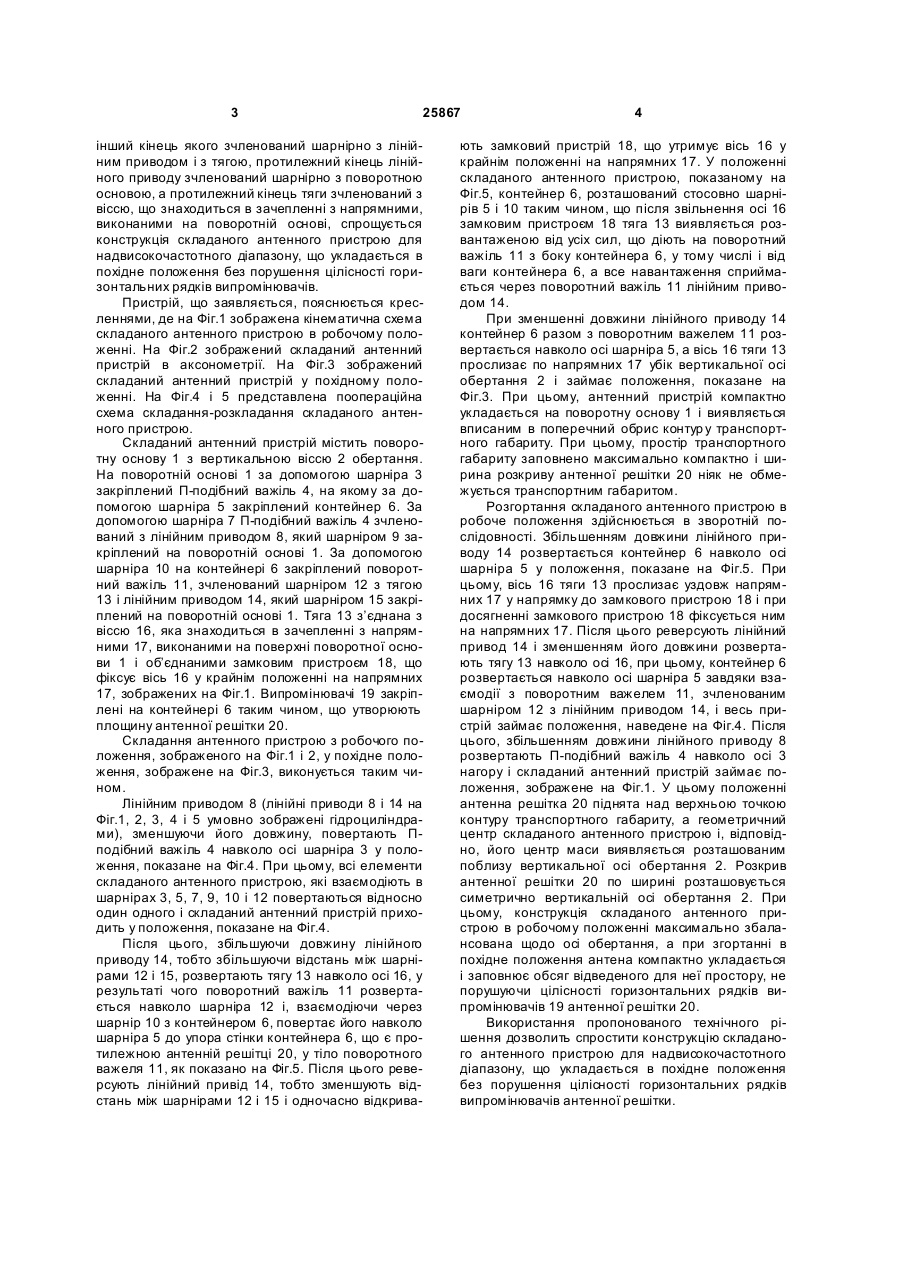

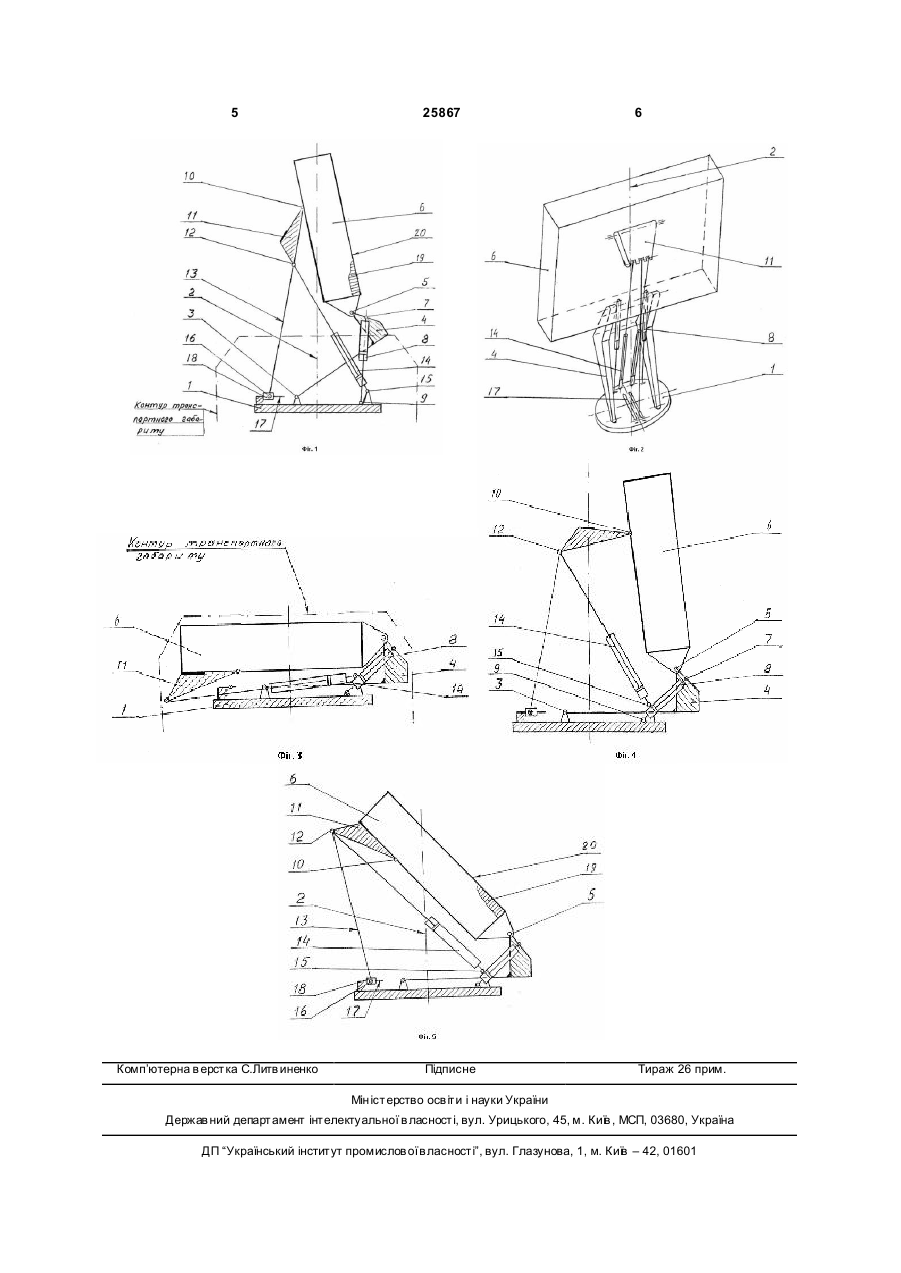

Складаний антенний пристрій, що містить поворотну основу, плоску антену, яка містить контейнер з апаратурою РЛС і випромінювачами, 3 25867 інший кінець якого зчленований шарнірно з лінійним приводом і з тягою, протилежний кінець лінійного приводу зчленований шарнірно з поворотною основою, а протилежний кінець тяги зчленований з віссю, що знаходиться в зачепленні з напрямними, виконаними на поворотній основі, спрощується конструкція складаного антенного пристрою для надвисокочастотного діапазону, що укладається в похідне положення без порушення цілісності горизонтальних рядків випромінювачів. Пристрій, що заявляється, пояснюється кресленнями, де на Фіг.1 зображена кінематична схема складаного антенного пристрою в робочому положенні. На Фіг.2 зображений складаний антенний пристрій в аксонометрії. На Фіг.3 зображений складаний антенний пристрій у похідному положенні. На Фіг.4 і 5 представлена поопераційна схема складання-розкладання складаного антенного пристрою. Складаний антенний пристрій містить поворотну основу 1 з вертикальною віссю 2 обертання. На поворотній основі 1 за допомогою шарніра 3 закріплений П-подібний важіль 4, на якому за допомогою шарніра 5 закріплений контейнер 6. За допомогою шарніра 7 П-подібний важіль 4 зчленований з лінійним приводом 8, який шарніром 9 закріплений на поворотній основі 1. За допомогою шарніра 10 на контейнері 6 закріплений поворотний важіль 11, зчленований шарніром 12 з тягою 13 і лінійним приводом 14, який шарніром 15 закріплений на поворотній основі 1. Тяга 13 з’єднана з віссю 16, яка знаходиться в зачепленні з напрямними 17, виконаними на поверхні поворотної основи 1 і об’єднаними замковим пристроєм 18, що фіксує вісь 16 у крайнім положенні на напрямних 17, зображених на Фіг.1. Випромінювачі 19 закріплені на контейнері 6 таким чином, що утворюють площину антенної решітки 20. Складання антенного пристрою з робочого положення, зображеного на Фіг.1 і 2, у похідне положення, зображене на Фіг.3, виконується таким чином. Лінійним приводом 8 (лінійні приводи 8 і 14 на Фіг.1, 2, 3, 4 і 5 умовно зображені гідроциліндрами), зменшуючи його довжину, повертають Пподібний важіль 4 навколо осі шарніра 3 у положення, показане на Фіг.4. При цьому, всі елементи складаного антенного пристрою, які взаємодіють в шарнірах 3, 5, 7, 9, 10 і 12 повертаються відносно один одного і складаний антенний пристрій приходить у положення, показане на Фіг.4. Після цього, збільшуючи довжину лінійного приводу 14, тобто збільшуючи відстань між шарнірами 12 і 15, розвертають тягу 13 навколо осі 16, у результаті чого поворотний важіль 11 розвертається навколо шарніра 12 і, взаємодіючи через шарнір 10 з контейнером 6, повертає його навколо шарніра 5 до упора стінки контейнера 6, що є протилежною антенній решітці 20, у тіло поворотного важеля 11, як показано на Фіг.5. Після цього реверсують лінійний привід 14, тобто зменшують відстань між шарнірами 12 і 15 і одночасно відкрива 4 ють замковий пристрій 18, що утримує вісь 16 у крайнім положенні на напрямних 17. У положенні складаного антенного пристрою, показаному на Фіг.5, контейнер 6, розташований стосовно шарнірів 5 і 10 таким чином, що після звільнення осі 16 замковим пристроєм 18 тяга 13 виявляється розвантаженою від усіх сил, що діють на поворотний важіль 11 з боку контейнера 6, у тому числі і від ваги контейнера 6, а все навантаження сприймається через поворотний важіль 11 лінійним приводом 14. При зменшенні довжини лінійного приводу 14 контейнер 6 разом з поворотним важелем 11 розвертається навколо осі шарніра 5, а вісь 16 тяги 13 прослизає по напрямних 17 убік вертикальної осі обертання 2 і займає положення, показане на Фіг.3. При цьому, антенний пристрій компактно укладається на поворотну основу 1 і виявляється вписаним в поперечний обрис контур у транспортного габариту. При цьому, простір транспортного габариту заповнено максимально компактно і ширина розкриву антенної решітки 20 ніяк не обмежується транспортним габаритом. Розгортання складаного антенного пристрою в робоче положення здійснюється в зворотній послідовності. Збільшенням довжини лінійного приводу 14 розвертається контейнер 6 навколо осі шарніра 5 у положення, показане на Фіг.5. При цьому, вісь 16 тяги 13 прослизає уздовж напрямних 17 у напрямку до замкового пристрою 18 і при досягненні замкового пристрою 18 фіксується ним на напрямних 17. Після цього реверсують лінійний привод 14 і зменшенням його довжини розвертають тягу 13 навколо осі 16, при цьому, контейнер 6 розвертається навколо осі шарніра 5 завдяки взаємодії з поворотним важелем 11, зчленованим шарніром 12 з лінійним приводом 14, і весь пристрій займає положення, наведене на Фіг.4. Після цього, збільшенням довжини лінійного приводу 8 розвертають П-подібний важіль 4 навколо осі 3 нагору і складаний антенний пристрій займає положення, зображене на Фіг.1. У цьому положенні антенна решітка 20 піднята над верхньою точкою контуру транспортного габариту, а геометричний центр складаного антенного пристрою і, відповідно, його центр маси виявляється розташованим поблизу вертикальної осі обертання 2. Розкрив антенної решітки 20 по ширині розташовується симетрично вертикальній осі обертання 2. При цьому, конструкція складаного антенного пристрою в робочому положенні максимально збалансована щодо осі обертання, а при згортанні в похідне положення антена компактно укладається і заповнює обсяг відведеного для неї простору, не порушуючи цілісності горизонтальних рядків випромінювачів 19 антенної решітки 20. Використання пропонованого технічного рішення дозволить спростити конструкцію складаного антенного пристрою для надвисокочастотного діапазону, що укладається в похідне положення без порушення цілісності горизонтальних рядків випромінювачів антенної решітки. 5 Комп’ютерна в ерстка C.Литв иненко 25867 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
