Складаний антенний пристрій

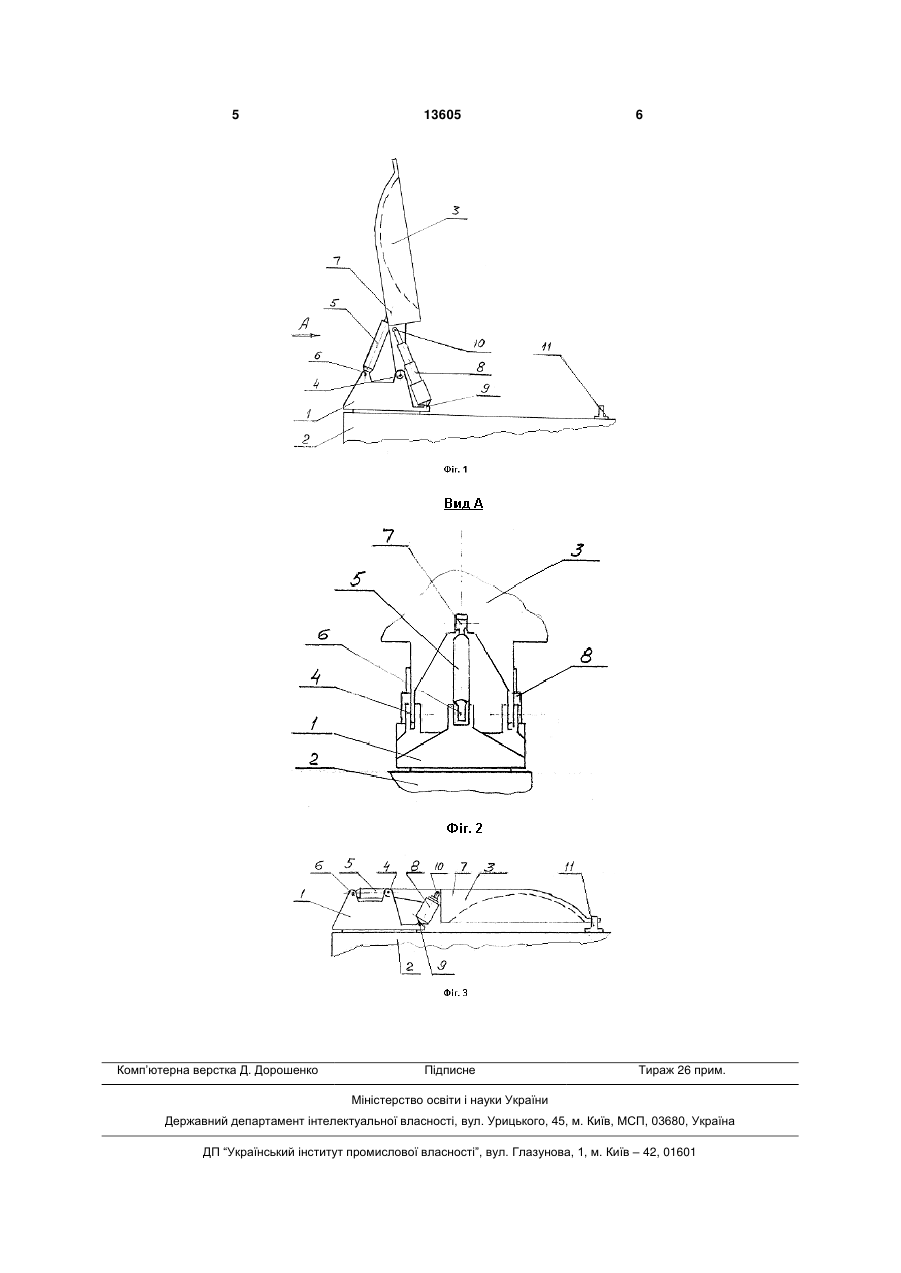

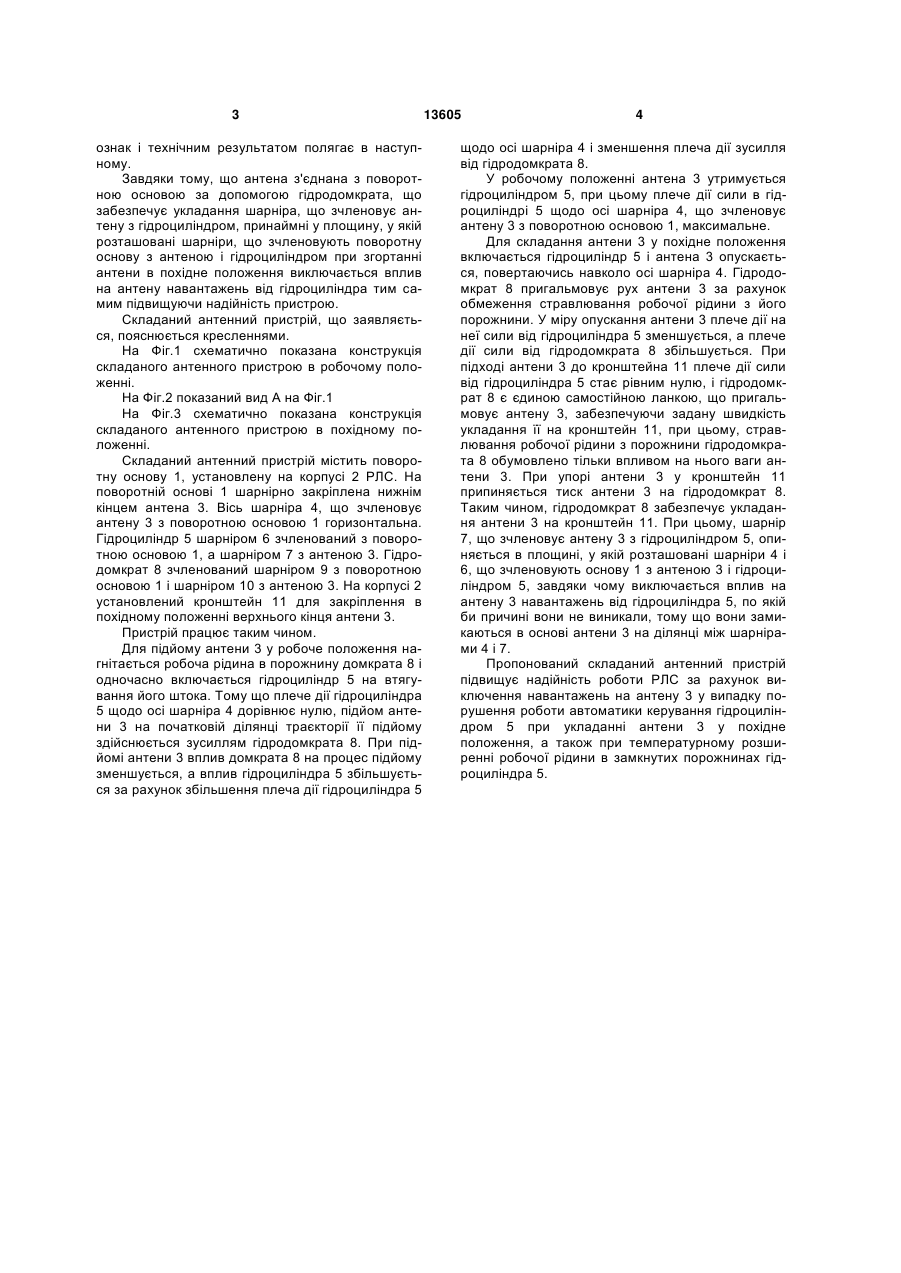

Складаний антенний пристрій, що містить антену, закріплену шарнірно на поворотній основі, 3 ознак і технічним результатом полягає в наступному. Завдяки тому, що антена з'єднана з поворотною основою за допомогою гідродомкрата, що забезпечує укладання шарніра, що зчленовує антену з гідроциліндром, принаймні у площину, у якій розташовані шарніри, що зчленовують поворотну основу з антеною і гідроциліндром при згортанні антени в похідне положення виключається вплив на антену навантажень від гідроциліндра тим самим підвищуючи надійність пристрою. Складаний антенний пристрій, що заявляється, пояснюється кресленнями. На Фіг.1 схематично показана конструкція складаного антенного пристрою в робочому положенні. На Фіг.2 показаний вид А на Фіг.1 На Фіг.3 схематично показана конструкція складаного антенного пристрою в похідному положенні. Складаний антенний пристрій містить поворотну основу 1, установлену на корпусі 2 РЛС. На поворотній основі 1 шарнірно закріплена нижнім кінцем антена 3. Вісь шарніра 4, що зчленовує антену 3 з поворотною основою 1 горизонтальна. Гідроциліндр 5 шарніром 6 зчленований з поворотною основою 1, а шарніром 7 з антеною 3. Гідродомкрат 8 зчленований шарніром 9 з поворотною основою 1 і шарніром 10 з антеною 3. На корпусі 2 установлений кронштейн 11 для закріплення в похідному положенні верхнього кінця антени 3. Пристрій працює таким чином. Для підйому антени 3 у робоче положення нагнітається робоча рідина в порожнину домкрата 8 і одночасно включається гідроциліндр 5 на втягування його штока. Тому що плече дії гідроциліндра 5 щодо осі шарніра 4 дорівнює нулю, підйом антени 3 на початковій ділянці траєкторії її підйому здійснюється зусиллям гідродомкрата 8. При підйомі антени 3 вплив домкрата 8 на процес підйому зменшується, а вплив гідроциліндра 5 збільшується за рахунок збільшення плеча дії гідроциліндра 5 13605 4 щодо осі шарніра 4 і зменшення плеча дії зусилля від гідродомкрата 8. У робочому положенні антена 3 утримується гідроциліндром 5, при цьому плече дії сили в гідроциліндрі 5 щодо осі шарніра 4, що зчленовує антену 3 з поворотною основою 1, максимальне. Для складання антени 3 у похідне положення включається гідроциліндр 5 і антена 3 опускається, повертаючись навколо осі шарніра 4. Гідродомкрат 8 пригальмовує рух антени 3 за рахунок обмеження стравлювання робочої рідини з його порожнини. У міру опускання антени 3 плече дії на неї сили від гідроциліндра 5 зменшується, а плече дії сили від гідродомкрата 8 збільшується. При підході антени 3 до кронштейна 11 плече дії сили від гідроциліндра 5 стає рівним нулю, і гідродомкрат 8 є єдиною самостійною ланкою, що пригальмовує антену 3, забезпечуючи задану швидкість укладання її на кронштейн 11, при цьому, стравлювання робочої рідини з порожнини гідродомкрата 8 обумовлено тільки впливом на нього ваги антени 3. При упорі антени 3 у кронштейн 11 припиняється тиск антени 3 на гідродомкрат 8. Таким чином, гідродомкрат 8 забезпечує укладання антени 3 на кронштейн 11. При цьому, шарнір 7, що зчленовує антену 3 з гідроциліндром 5, опиняється в площині, у якій розташовані шарніри 4 і 6, що зчленовують основу 1 з антеною 3 і гідроциліндром 5, завдяки чому виключається вплив на антену 3 навантажень від гідроциліндра 5, по якій би причині вони не виникали, тому що вони замикаються в основі антени 3 на ділянці між шарнірами 4 і 7. Пропонований складаний антенний пристрій підвищує надійність роботи РЛС за рахунок виключення навантажень на антену 3 у випадку порушення роботи автоматики керування гідроциліндром 5 при укладанні антени 3 у похідне положення, а також при температурному розширенні робочої рідини в замкнутих порожнинах гідроциліндра 5. 5 Комп’ютерна верстка Д. Дорошенко 13605 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
