Складаний антенний пристрій

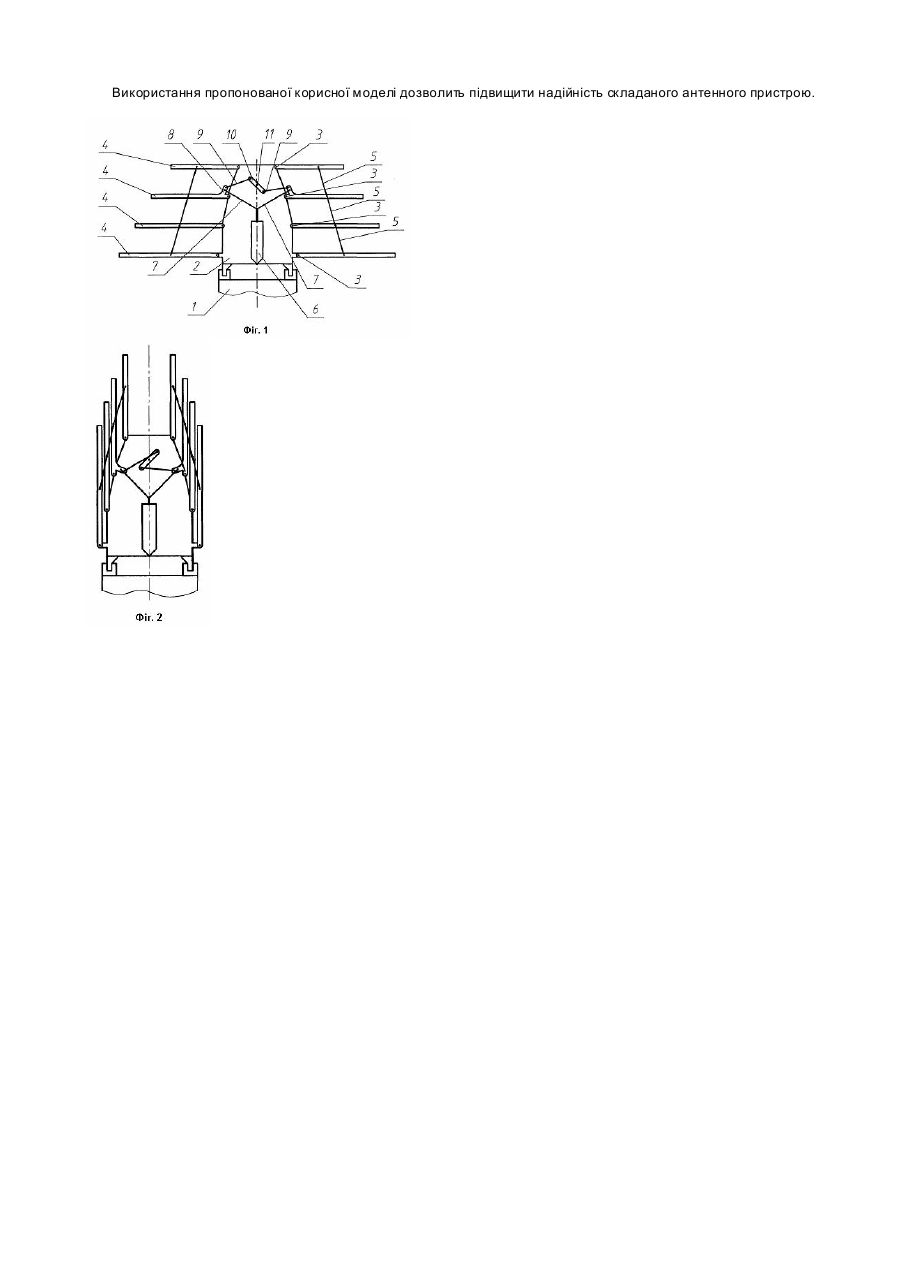

Корисна модель відноситься до антенної техніки і може використовуватися в радіолокаційних станціях для складання антени в похідне положення і розгортання її в робоче положення. Відомий складаний антенний пристрій [Патент на корисну модель №5824, МКВ H01Q 3/08], що містить основу з кронштейном, антену, шарнірно з'єднану з кронштейном, і тягу, один кінець якої з'єднаний з основою, а другий шарнірно з'єднаний з рухомою кареткою, яка рухається в напрямних, закріплених на антені. Під дією приводу підйому, закріпленого на антені, каретка переміщується уздовж напрямних. Недоліком аналога є те, що він не забезпечує складання антени в похідне положення, якщо її ширина перевищує розміри транспортного габариту. Найбільш близьким по технічній сутності до пропонованого є складаний антенний пристрій [Пояснительная записка вЮ 1.231.046 П31 Казенного предприятия "Научно-производственный комплекс "Искра", стр.22-23], який містить закріплений шарнірно на поворотній основі силовий каркас, що має хребтову і строкові балки з установленими на них випромінювачами, привід і механізм підйому-опускання. Строкові балки одним кінцем закріплені шарнірно на хребтовій балці з двох її сторін і з'єднані між собою шарнірно тягами так, що утворюють дві симетричні щодо хребтової балки системи взаємозалежних шарнірних чотириланкових механізмів, при цьому, одна пара протилежних одна одній строкових балок має кривошипи, з'єднані шарнірно із шатунами, що з'єднані між собою і з приводом. Недоліком прототипу є те, що він не забезпечує син хронності згортання-розгортання строкових балок, розташованих симетрично з двох сторін від хребтової балки, при неоднаковому навантаженні на них. У результаті не забезпечується стабільність утримання строкових балок у статичному положенні, що може привести до нестабільності характеристик антени в робочому положенні та полому в процесі складання. В основу корисної моделі поставлена задача підвищення надійності складаного антенного пристрою та забезпечення його синхронного згортання і розгортання при неоднаковому навантаженні на строкові балки. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом полягає в наступному. Поставлена задача досягається тим, що складаний антенний пристрій, який містить закріплену на поворотній основі антену, силовий каркас якої має хребтову і строкові балки з установленими на них випромінювачами, лінійний привід складання-розкладання, причому строкові балки одним кінцем закріплені шарнірно до хребтової балки з двох її сторін і з'єднані між собою шарнірно тягами так, що утворюють дві симетричні щодо хребтової балки системи шарнірних чотириланкових механізмів, при цьому, принаймні, одна пара протилежних одна одній строкових балок має кривошипи, з'єднані шарнірно з шатунами, які з'єднані між собою і з лінійним приводом, обладнаний закріпленим шарнірно на хребтовій балці двоплечим важелем, кожне плече якого шарнірно з'єднане тягою з одним із кривошипів. Завдяки тому, що складаний антенний пристрій обладнаний закріпленим шарнірно на хребтовій балці двоплечим важелем, кожне плече якого шарнірно з'єднане тягою з одним із кривошипів, підвищується надійність пристрою та забезпечується його синхронне згортання і розгортання при неоднаковому навантаженні на ліву і праву системи строкових балок. Пристрій, що заявляється, пояснюється кресленнями, де на Фіг.1 зображений складаний антенний пристрій у робочому положенні. На Фіг.2 зображений складаний антенний пристрій, згорнутий в похідне положення. Складаний антенний пристрій містить поворотну підставу 1, на якій встановлений силовий каркас, що має хребтову балку 2, на якій шарнірно за допомогою осей 3 закріплені строкові балки 4, на яких закріплені випромінювачі, що утворюють антенну решітку. С трокові балки 4 між собою з'єднані шарнірно тягами 5. На хребтовій балці 2 шарнірно закріплений лінійний привід 6 складання-розкладання. Лінійний привід 6 складаннярозкладання шарнірно з'єднаний з двома тягами 7, шарнірно з'єднаними з кривошипами 8, установленими на одній парі протилежно закріплених строкових балок 4. Строкові балки 4 через кривошипи 8 за допомогою тяг 9 шарнірно з'єднані з одним із плечей двоплечого важеля 10, який шарніром 11 закріплений на хребтовій балці 2 з можливістю повороту двоплечого важеля 10 навколо осі шарніру 11. Складаний антенний пристрій працює таким чином. При складанні строкових балок 4 лінійний привід 6 складання-розкладання за допомогою тяг 7 через кривошипи 8 тягне пару протилежно закріплених строкових балок 4 в результаті чого вони повертаються навколо осей 3 і складаються в похідне положення, зображене на Фіг.2. Зусилля на інші строкові балки 4 передається за допомогою тяг 5, у результаті чого строкові балки 4 утворюють одну рухому систему. Крім того, кінематичний зв'язок між строковими балками 4 здійснюється через двоплечий важіль 10, кожне плече якого шарнірно з'єднане тягою 9 з одним із кривошипів 8, установлених на одній парі протилежно закріплених строкових балок 4. Будь-який поворот строкових балок 4, розташованих з однієї сторони хребтової балки 2, викликає відповідний поворот двоплечого важеля 10. При цьому, др уге плече двоплечого важеля 10, через відповідні тягу 7 і кривошип 8, впливає на строкові балки 4, розташовані з іншої сторони хребтової балки 2. Внаслідок цього складання строкових балок 4, розташованих ліворуч і праворуч від хребтової балки 2, відбувається синхронно. Розкладання пристрою в робоче положення здійснюється таким чином. Лінійний привід 6 складання-розкладання, збільшуючись у довжині і взаємодіючи з тягами 7, розвертає кривошипи 8 таким чином, що всі строкові балки 4, взаємодіючи з тягами 5, встановлюються в робоче положення горизонтально, як показано на Фіг.1. Завдяки взаємодії кривошипів 8 через тяги 9 з двоплечим важелем 10, розворот строкових балок 4, розташованих ліворуч і праворуч від хребтової балки 2, відбувається синхронно з розворотом строкових балок 4, розташованих праворуч від хребтової балки 2, а траєкторія руху, при цьому, осі шарніра, що з'єднує тяги 7 з лінійним приводом 6 складання-розкладання, однозначна і не залежить від величини навантажень на строкові балки 4 як у процесі їх складання-розкладання, так і при утриманні їх у робочому положенні лінійним приводом 6 складання-розкладання. Таким чином, досягається синхронність складання-розкладання антенного пристрою в умовах виникнення неоднакових зусиль у тягах 7, розташованих по різні сторони від хребтової балки 2, і стабільність утримання розгорнутої антенної решітки в робочому положенні. Використання пропонованої корисної моделі дозволить підвищити надійність складаного антенного пристрою.
