Металовиріб для з’єднання деталей

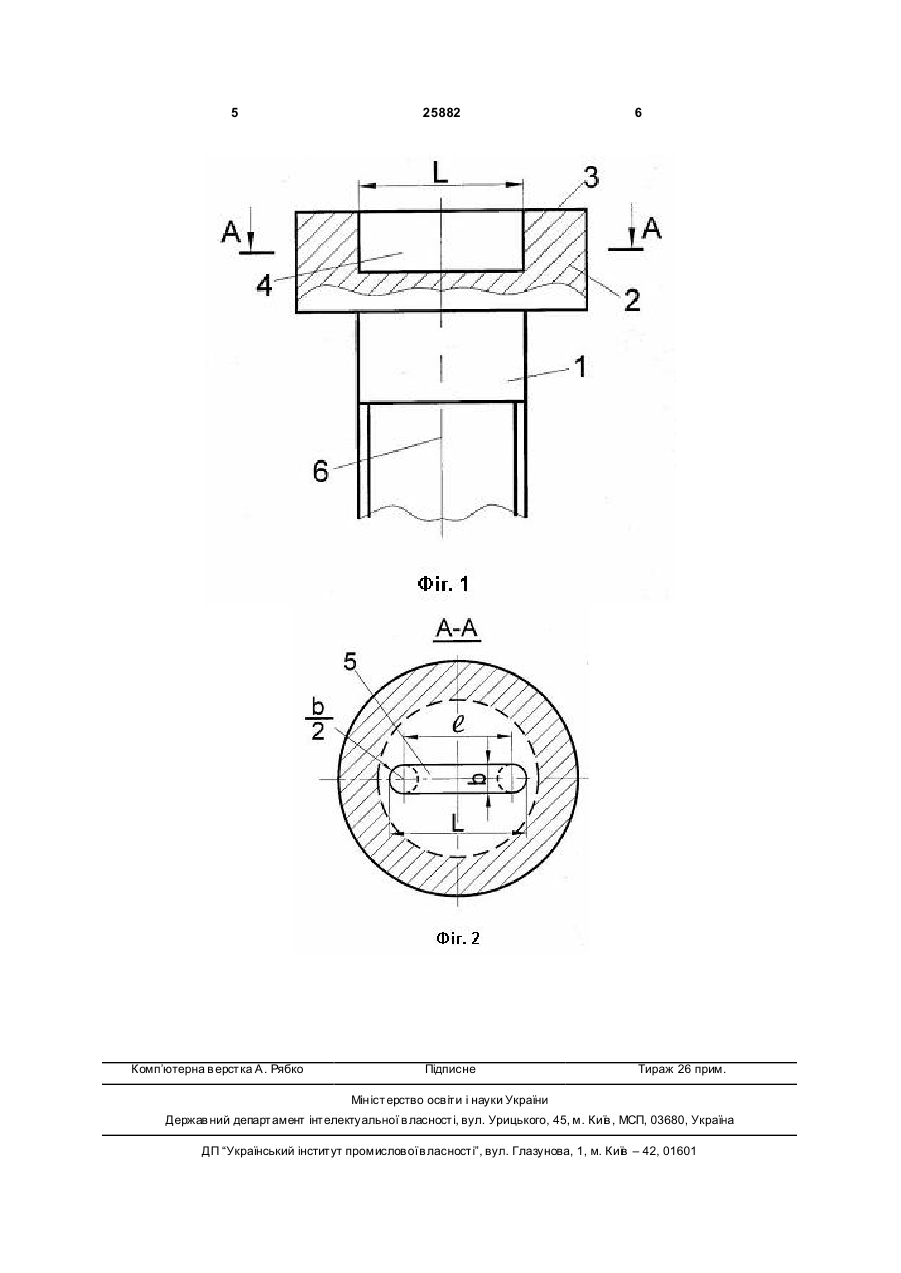

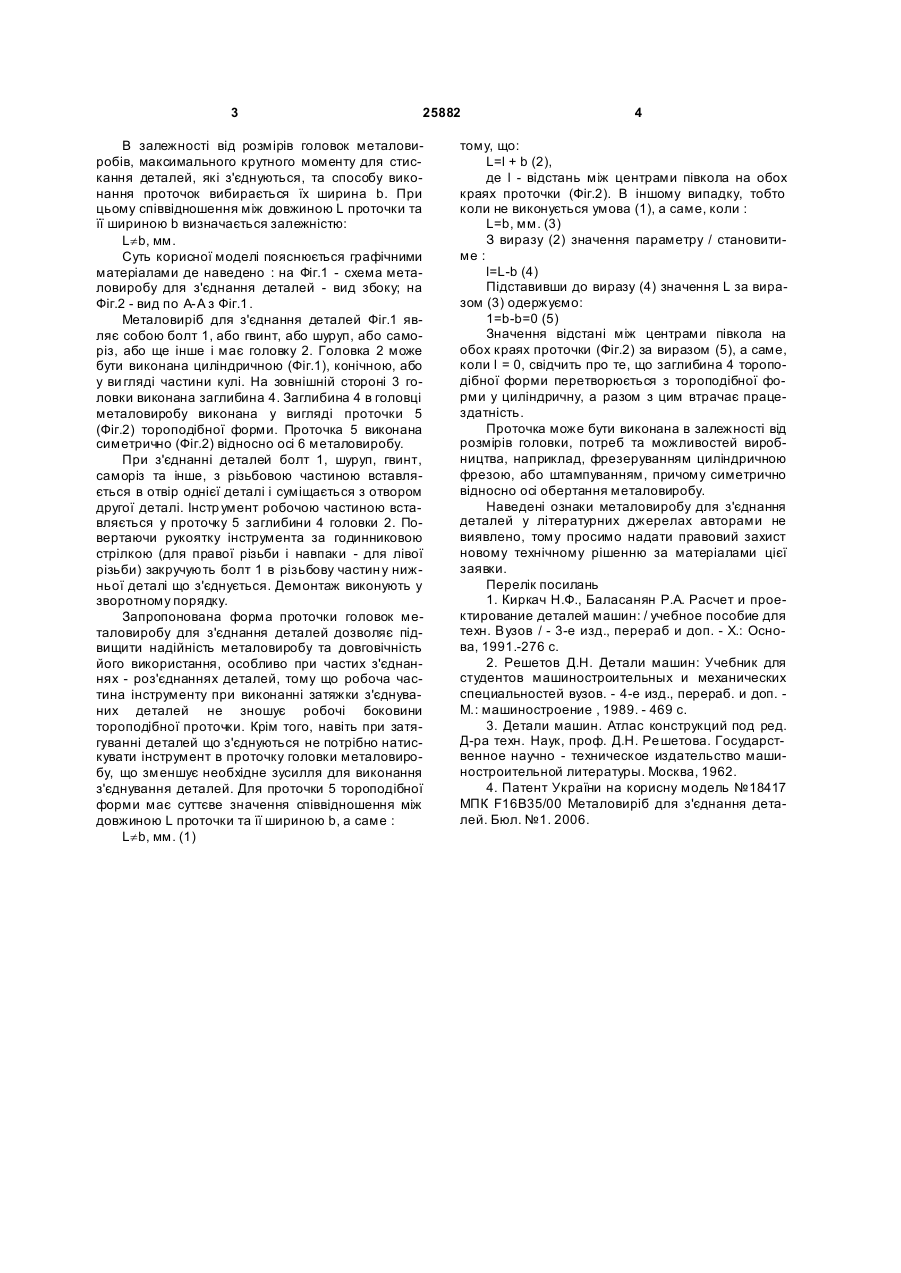

Металовиріб для з'єднання деталей, який являє собою болт, гвинт, шур уп, саморіз чи подібний 3 25882 В залежності від розмірів головок металовиробів, максимального крутного моменту для стискання деталей, які з'єднуються, та способу виконання проточок вибирається їх ширина b. При цьому співвідношення між довжиною L проточки та її шириною b визначається залежністю: L¹b, мм. Суть корисної моделі пояснюється графічними матеріалами де наведено : на Фіг.1 - схема металовиробу для з'єднання деталей - вид збоку; на Фіг.2 - вид по А-А з Фіг.1 . Металовиріб для з'єднання деталей Фіг.1 являє собою болт 1, або гвинт, або шуруп, або саморіз, або ще інше і має головку 2. Головка 2 може бути виконана циліндричною (Фіг.1), конічною, або у ви гляді частини кулі. На зовнішній стороні 3 головки виконана заглибина 4. Заглибина 4 в головці металовиробу виконана у вигляді проточки 5 (Фіг.2) тороподібної форми. Проточка 5 виконана симетрично (Фіг.2) відносно осі 6 металовиробу. При з'єднанні деталей болт 1, шуруп, гвинт, саморіз та інше, з різьбовою частиною вставляється в отвір однієї деталі і суміщається з отвором другої деталі. Інстр умент робочою частиною вставляється у проточку 5 заглибини 4 головки 2. Повертаючи рукоятку інструмента за годинниковою стрілкою (для правої різьби і навпаки - для лівої різьби) закручують болт 1 в різьбову частин у нижньої деталі що з'єднується. Демонтаж виконують у зворотному порядку. Запропонована форма проточки головок металовиробу для з'єднання деталей дозволяє підвищити надійність металовиробу та довговічність його використання, особливо при частих з'єднаннях - роз'єднаннях деталей, тому що робоча частина інструменту при виконанні затяжки з'єднуваних деталей не зношує робочі боковини тороподібної проточки. Крім того, навіть при затягуванні деталей що з'єднуються не потрібно натискувати інструмент в проточку головки металовиробу, що зменшує необхідне зусилля для виконання з'єднування деталей. Для проточки 5 тороподібної форми має суттєве значення співвідношення між довжиною L проточки та її шириною b, а саме : L¹b, мм. (1) 4 тому, що: L=l + b (2), де l - відстань між центрами півкола на обох краях проточки (Фіг.2). В іншому випадку, тобто коли не виконується умова (1), а саме, коли : L=b, мм. (3) З виразу (2) значення параметру / становитиме : l=L-b (4) Підставивши до виразу (4) значення L за виразом (3) одержуємо: 1=b-b=0 (5) Значення відстані між центрами півкола на обох краях проточки (Фіг.2) за виразом (5), а саме, коли l = 0, свідчить про те, що заглибина 4 тороподібної форми перетворюється з тороподібної форми у циліндричну, а разом з цим втрачає працездатність. Проточка може бути виконана в залежності від розмірів головки, потреб та можливостей виробництва, наприклад, фрезеруванням циліндричною фрезою, або штампуванням, причому симетрично відносно осі обертання металовиробу. Наведені ознаки металовиробу для з'єднання деталей у літературних джерелах авторами не виявлено, тому просимо надати правовий захист новому технічному рішенню за матеріалами цієї заявки. Перелік посилань 1. Киркач Н.Ф., Баласанян Р.А. Расчет и проектирование деталей машин: / учебное пособие для техн. Вузов / - 3-е изд., перераб и доп. - X.: Основа, 1991.-276 с. 2. Решетов Д.Н. Детали машин: Учебник для студентов машиностроительных и механических специальностей вузов. - 4-е изд., перераб. и доп. М.: машиностроение , 1989. - 469 с. 3. Детали машин. Атлас конструкций под ред. Д-ра техн. Наук, проф. Д.Н. Ре шетова. Государственное научно - техническое издательство машиностроительной литературы. Москва, 1962. 4. Патент України на корисну модель №18417 МПК F16B35/00 Металовиріб для з'єднання деталей. Бюл. №1. 2006. 5 Комп’ютерна в ерстка А. Рябко 25882 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
