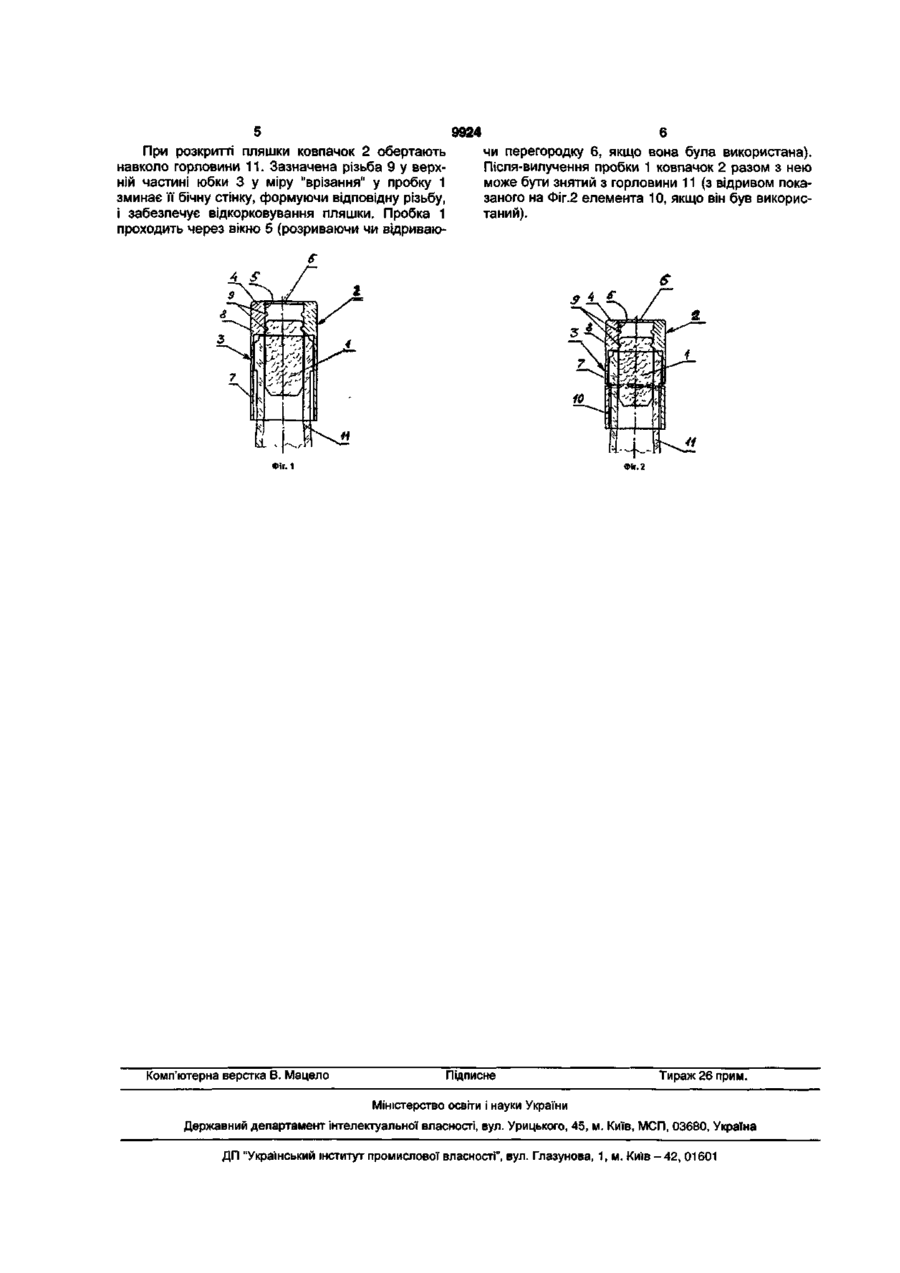

Пристосування для закупорки пляшок

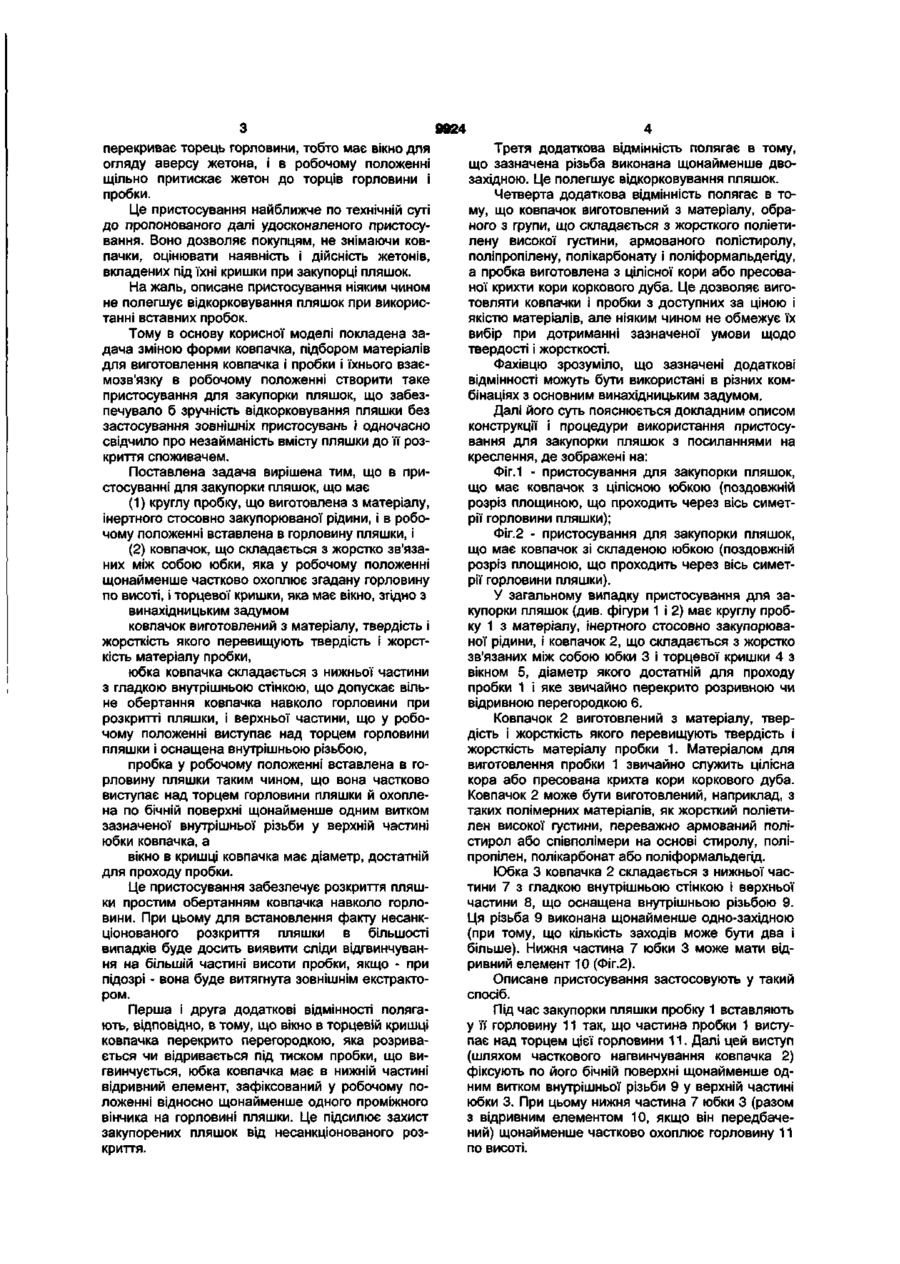

1. Пристосування для закупорки пляшок, що має круглу пробку, яка виготовлена з матеріалу, інертного стосовно закупорюваної рідини, і в робочому положенні вставлена в шийку пляшки, і ковпачок, що складається з жорстко зв'язаних між собою юбки, яка у робочому положенні щонайменше частково охоплює згадану шийку по висоті, і торцевої кришки, яка має вікно, яке відрізняється тим, що ковпачок виготовлений з матеріалу, твердість і жорсткість якого перевищують твердість і жорсткість матеріалу пробки, юбка ковпачка складається з нижньої частини з гладкою внутрішньою стінкою, що допускає вільне обертання ковпачка навколо шийки при розкритті пляшки, і верхньої частини, яка у робочому положенні виступає над торцем шийки пляшки і оснащена внутрішньою різьбою, пробка в робочому положенні вставлена в шийку пляшки таким чином, що вона частково виступає над торцем шийки пляшки й охоплена по бічній поверхні щонайменше одним витком зазначеної внутрішньої різьби у верхній частині юбки ковпачка, а вікно в кришці ковпачка має діаметр, достатній для проходу пробки. 2. Пристосування за п. 1, яке відрізняється тим, що вікно в торцевій кришці ковпачка перекрито перегородкою, що розривається чи відривається під тиском пробки, що вигвинчується. 3. Пристосування за п. 1, яке відрізняється тим, що юбка ковпачка має в нижній частині відривний елемент, зафіксований у робочому положенні відносно щонайменше одного проміжного вінчика на шийці пляшки. 4. Пристосування за п. 1, яке відрізняється тим, що зазначена різьба виконана щонайменше двозахідною. 5. Пристосування за п. 1, яке відрізняється тим, що ковпачок виготовлений з матеріалу, обраного з групи, що складається з жорсткого поліетилену високої густини, армованого полістиролу, поліпропілену, полікарбонату і поліформальдегіду, а пробка виготовлена з суцільної кори або пресованої крихти кори коркового дуба. CM Корисна модель відноситься до конструкції пристосувань для закупорки пляшок, заповнюваних рідкими матеріалами, за допомогою круглих пробок, виготовлених з матеріалів, що допускають нарізку різьби під час відкорковування. Ці пристосування можуть бути використані переважно для закупорки пляшок з спиртними напоями типу марочних вин, коньяків, бренді тощо. Відомо, що добросовісні виробники дорогих високоякісних спиртних напоїв прагнуть захистити свою продукцію від підробок і полегшити її вживання. Для досягнення першої мети призначені рекламно-ігрові монетоподібні металеві жетони згідно UА 25201 А. На їхні аверси (лицьові сторони) звичайно наносять однакові для всієї серії рельєфні зображення рекламно-ігрового номіналу, наприклад, "1 ТАЛЕР", а на реверси - індивідуальний ігровий код. Ці жетони важко підробити. Тому їх наявність запевняє покупців у оригінальності походження і якості товару. Однак фіксація жетонів виявилася досить складною технічною задачею. Тому в UA 1112U було запропоновано комплексне пристосування для закупорки пляшок, що має: (1) звичайно круглу пробку, що виготовлена з матеріалу, інертного стосовно закупорюваної рідини, і в робочому положенні вставлена в горловину пляшки так, що її верхній торець розташований урівень з торцем горловини, і (2) ковпачок, що виготовлений з термоусадочної полімерної плівки і складається з жорстко зв'язаних між собою юбки, яка у робочому положенні щонайменше частково охоплює згадану горловину по висоті, і торцевої кришки, яка лише частково О) 9924 перекриває торець горловини, тобто має вікно для огляду аверсу жетона, і в робочому положенні щільно притискає жетон до торців горловини і пробки. Це пристосування найближче по технічній суті до пропонованого далі удосконаленого пристосування. Воно дозволяє покупцям, не знімаючи ковпачки, оцінювати наявність і дійсність жетонів, вкладених під їхні кришки при закупорці пляшок. На жаль, описане пристосування ніяким чином не полегшує відкорковування пляшок при використанні вставних пробок. Тому в основу корисної моделі покладена задача зміною форми ковпачка, підбором матеріалів для виготовлення ковпачка і пробки і їхнього взаємозв'язку в робочому положенні створити таке пристосування для закупорки пляшок, що забезпечувало б зручність відкорковування пляшки без застосування зовнішніх пристосувань і одночасно свідчило про незайманість вмісту пляшки до її розкриття споживачем. Поставлена задача вирішена тим, що в пристосуванні для закупорки пляшок, що має (1) круглу пробку, що виготовлена з матеріалу, інертного стосовно закупорюваної рідини, і в робочому положенні вставлена в горловину пляшки, і (2) ковпачок, що складається з жорстко зв'язаних між собою юбки, яка у робочому положенні щонайменше частково охоплює згадану горловину по висоті, і торцевої кришки, яка має вікно, згідно з винахідницьким задумом ковпачок виготовлений з матеріалу, твердість і жорсткість якого перевищують твердість і жорсткість матеріалу пробки, юбка ковпачка складається з нижньої частини з гладкою внутрішньою стінкою, що допускає вільне обертання ковпачка навколо горловини при розкритті пляшки, і верхньої частини, що у робочому положенні виступає над торцем горловини пляшки і оснащена внутрішньою різьбою, пробка у робочому положенні вставлена в горловину пляшки таким чином, що вона частково виступає над торцем горловини пляшки й охоплена по бічній поверхні щонайменше одним витком зазначеної внутрішньої різьби у верхній частині юбки ковпачка, а вікно в кришці ковпачка має діаметр, достатній для проходу пробки. Це пристосування забезпечує розкриття пляшки простим обертанням ковпачка навколо горловини. При цьому для встановлення факту несанкціонованого розкриття пляшки в більшості випадків буде досить виявити сліди відгвинчування на більшій частині висоти пробки, якщо - при підозрі - вона буде витягнута зовнішнім екстрактором. Перша і друга додаткові відмінності полягають, відповідно, в тому, що вікно в торцевій кришці ковпачка перекрито перегородкою, яка розривається чи відривається під тиском пробки, що вигвинчується, юбка ковпачка має в нижній частині відривний елемент, зафіксований у робочому положенні відносно щонайменше одного проміжного вінчика на горловині пляшки. Це підсилює захист закупорених пляшок від несанкціонованого розкриття. Третя додаткова відмінність полягає в тому, що зазначена різьба виконана щонайменше двозахідною. Це полегшує відкорковування пляшок. Четверта додаткова відмінність полягає в тому, що ковпачок виготовлений з матеріалу, обраного з групи, що складається з жорсткого поліетилену високої густини, армованого полістиролу, поліпропілену, полікарбонату і поліформальдегіду, а пробка виготовлена з цілісної кори або пресованої крихти кори коркового дуба. Це дозволяє виготовляти ковпачки і пробки з доступних за ціною і якістю матеріалів, але ніяким чином не обмежує їх вибір при дотриманні зазначеної умови щодо твердості і жорсткості. Фахівцю зрозуміло, що зазначені додаткові відмінності можуть бути використані в різних комбінаціях з основним винахідницьким задумом. Далі його суть пояснюється докладним описом конструкції і процедури використання пристосування для закупорки пляшок з посиланнями на креслення, де зображені на: Фіг.1 - пристосування для закупорки пляшок, що має ковпачок з цілісною юбкою (поздовжній розріз площиною, що проходить через вісь симетрії горловини пляшки); Фіг.2 - пристосування для закупорки пляшок, що має ковпачок зі складеною юбкою (поздовжній розріз площиною, що проходить через вісь симетрії горловини пляшки). У загальному випадку пристосування для закупорки пляшок (див. фігури 1 і 2) має круглу пробку 1 з матеріалу, інертного стосовно закупорюваної рідини, і ковпачок 2, що складається з жорстко зв'язаних між собою юбки 3 і торцевої кришки 4 з вікном 5, діаметр якого достатній для проходу пробки 1 і яке звичайно перекрито розривною чи відривною перегородкою 6. Ковпачок 2 виготовлений з матеріалу, твердість і жорсткість якого перевищують твердість і жорсткість матеріалу пробки 1. Матеріалом для виготовлення пробки 1 звичайно служить цілісна кора або пресована крихта кори коркового дуба. Ковпачок 2 може бути виготовлений, наприклад, з таких полімерних матеріалів, як жорсткий поліетилен високої густини, переважно армований полістирол або співполімери на основі стиролу, поліпропілен, полікарбонат або поліформальдегід. Юбка 3 ковпачка 2 складається з нижньої частини 7 з гладкою внутрішньою стінкою і верхньої частини 8, що оснащена внутрішньою різьбою 9. Ця різьба 9 виконана щонайменше одно-західною (при тому, що кількість заходів може бути два і більше). Нижня частина 7 юбки 3 може мати відривний елемент 10 (Фіг.2). Описане пристосування застосовують у такий спосіб. Під час закупорки пляшки пробку 1 вставляють у її горловину 11 так, що частина пробки 1 виступає над торцем цієї горловини 11. Далі цей виступ (шляхом часткового нагвинчування ковпачка 2) фіксують по його бічній поверхні щонайменше одним витком внутрішньої різьби 9 у верхній частині юбки 3. При цьому нижня частина 7 юбки 3 (разом з відривним елементом 10, якщо він передбачений)щонайменше частково охоплює горловину 11 по висоті. 9924 При розкритті пляшки ковпачок 2 обертають навколо горловини 11. Зазначена різьба 9 у верхній частині юбки 3 у міру "врізання" у пробку 1 зминає її бічну стінку, формуючи відповідну різьбу, і забезпечує відкорковування пляшки. Пробка 1 проходить через вікно 5 (розриваючи чи відриваю Комп'ютерна верстка В. Мацело чи перегородку 6, якщо вона була використана). Після-вилучення пробки 1 ковпачок 2 разом з нею може бути знятий з горловини 11 (з відривом показаного на Фіг.2 елемента 10, якщо він був використаний). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
