Пристрій для обрізання копитець

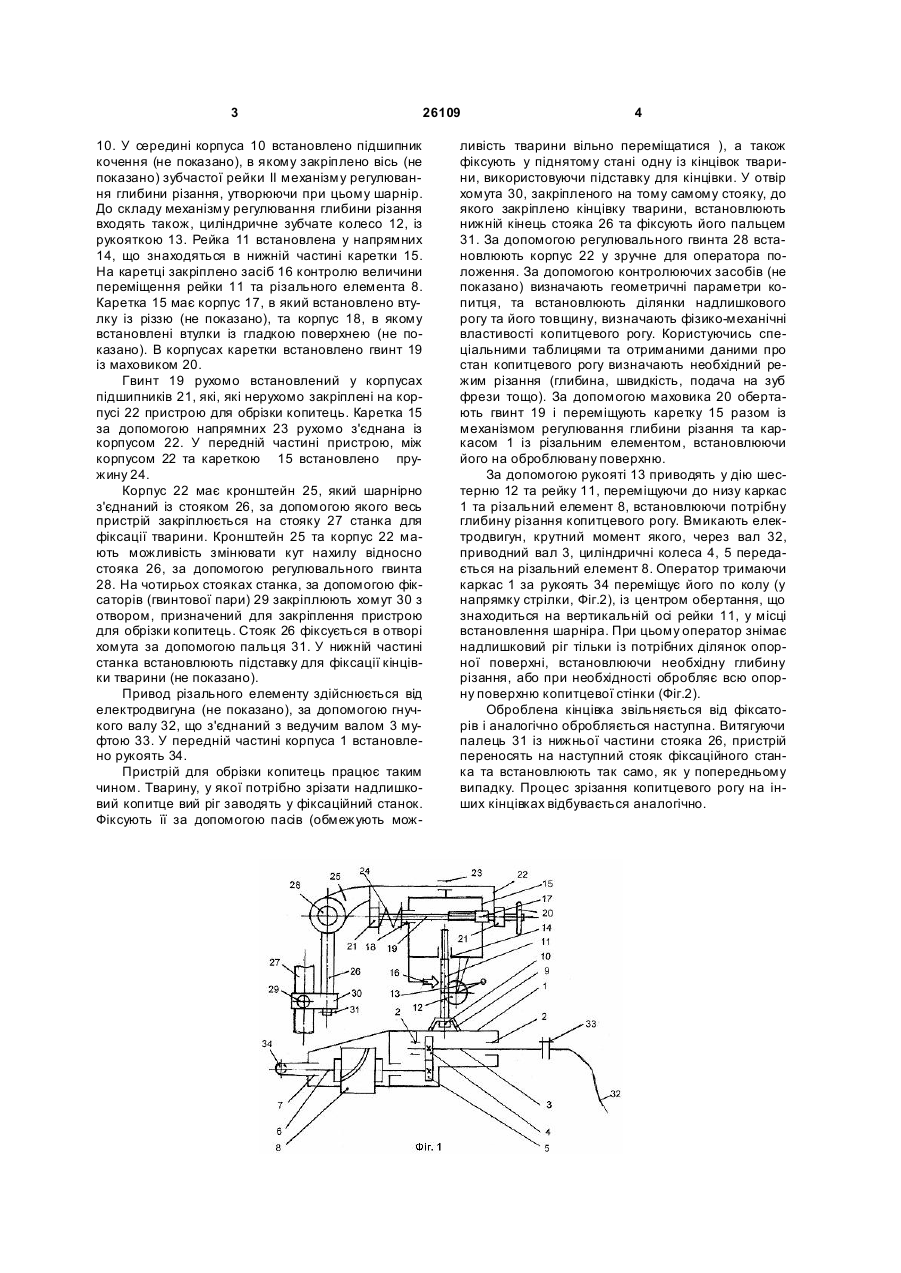

Пристрій для обрізання копитець, який складається із гнучкого вала, веденого вала із різаль 3 26109 10. У середині корпуса 10 встановлено підшипник кочення (не показано), в якому закріплено вісь (не показано) зубчастої рейки II механізму регулювання глибини різання, утворюючи при цьому шарнір. До складу механізму регулювання глибини різання входять також, циліндричне зубчате колесо 12, із рукояткою 13. Рейка 11 встановлена у напрямних 14, що знаходяться в нижній частині каретки 15. На каретці закріплено засіб 16 контролю величини переміщення рейки 11 та різального елемента 8. Каретка 15 має корпус 17, в який встановлено втулку із різзю (не показано), та корпус 18, в якому встановлені втулки із гладкою поверхнею (не показано). В корпусах каретки встановлено гвинт 19 із маховиком 20. Гвинт 19 рухомо встановлений у корпусах підшипників 21, які, які нерухомо закріплені на корпусі 22 пристрою для обрізки копитець. Каретка 15 за допомогою напрямних 23 рухомо з'єднана із корпусом 22. У передній частині пристрою, між корпусом 22 та кареткою 15 встановлено пружину 24. Корпус 22 має кронштейн 25, який шарнірно з'єднаний із стояком 26, за допомогою якого весь пристрій закріплюється на стояку 27 станка для фіксації тварини. Кронштейн 25 та корпус 22 мають можливість змінювати кут нахилу відносно стояка 26, за допомогою регулювального гвинта 28. На чотирьох стояках станка, за допомогою фіксаторів (гвинтової пари) 29 закріплюють хомут 30 з отвором, призначений для закріплення пристрою для обрізки копитець. Стояк 26 фіксується в отворі хомута за допомогою пальця 31. У нижній частині станка встановлюють підставку для фіксації кінцівки тварини (не показано). Привод різального елементу здійснюється від електродвигуна (не показано), за допомогою гнучкого валу 32, що з'єднаний з ведучим валом 3 муфтою 33. У передній частині корпуса 1 встановлено рукоять 34. Пристрій для обрізки копитець працює таким чином. Тварину, у якої потрібно зрізати надлишковий копитце вий ріг заводять у фіксаційний станок. Фіксують її за допомогою пасів (обмежують мож 4 ливість тварини вільно переміщатися ), а також фіксують у піднятому стані одну із кінцівок тварини, використовуючи підставку для кінцівки. У отвір хомута 30, закріпленого на тому самому стояку, до якого закріплено кінцівку тварини, встановлюють нижній кінець стояка 26 та фіксують його пальцем 31. За допомогою регулювального гвинта 28 встановлюють корпус 22 у зручне для оператора положення. За допомогою контролюючих засобів (не показано) визначають геометричні параметри копитця, та встановлюють ділянки надлишкового рогу та його товщину, визначають фізико-механічні властивості копитцевого рогу. Користуючись спеціальними таблицями та отриманими даними про стан копитцевого рогу визначають необхідний режим різання (глибина, швидкість, подача на зуб фрези тощо). За допомогою маховика 20 обертають гвинт 19 і переміщують каретку 15 разом із механізмом регулювання глибини різання та каркасом 1 із різальним елементом, встановлюючи його на оброблювану поверхню. За допомогою рукояті 13 приводять у дію шестерню 12 та рейку 11, переміщуючи до низу каркас 1 та різальний елемент 8, встановлюючи потрібну глибину різання копитцевого рогу. Вмикають електродвигун, крутний момент якого, через вал 32, приводний вал 3, циліндричні колеса 4, 5 передається на різальний елемент 8. Оператор тримаючи каркас 1 за рукоять 34 переміщує його по колу (у напрямку стрілки, Фіг.2), із центром обертання, що знаходиться на вертикальній осі рейки 11, у місці встановлення шарніра. При цьому оператор знімає надлишковий ріг тільки із потрібних ділянок опорної поверхні, встановлюючи необхідну глибину різання, або при необхідності обробляє всю опорну поверхню копитцевої стінки (Фіг.2). Оброблена кінцівка звільняється від фіксаторів і аналогічно обробляється наступна. Витягуючи палець 31 із нижньої частини стояка 26, пристрій переносять на наступний стояк фіксаційного станка та встановлюють так само, як у попередньому випадку. Процес зрізання копитцевого рогу на інших кінцівках відбувається аналогічно. 5 Комп’ютерна в ерстка Л. Купенко 26109 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
