Самохідна збиральна машина

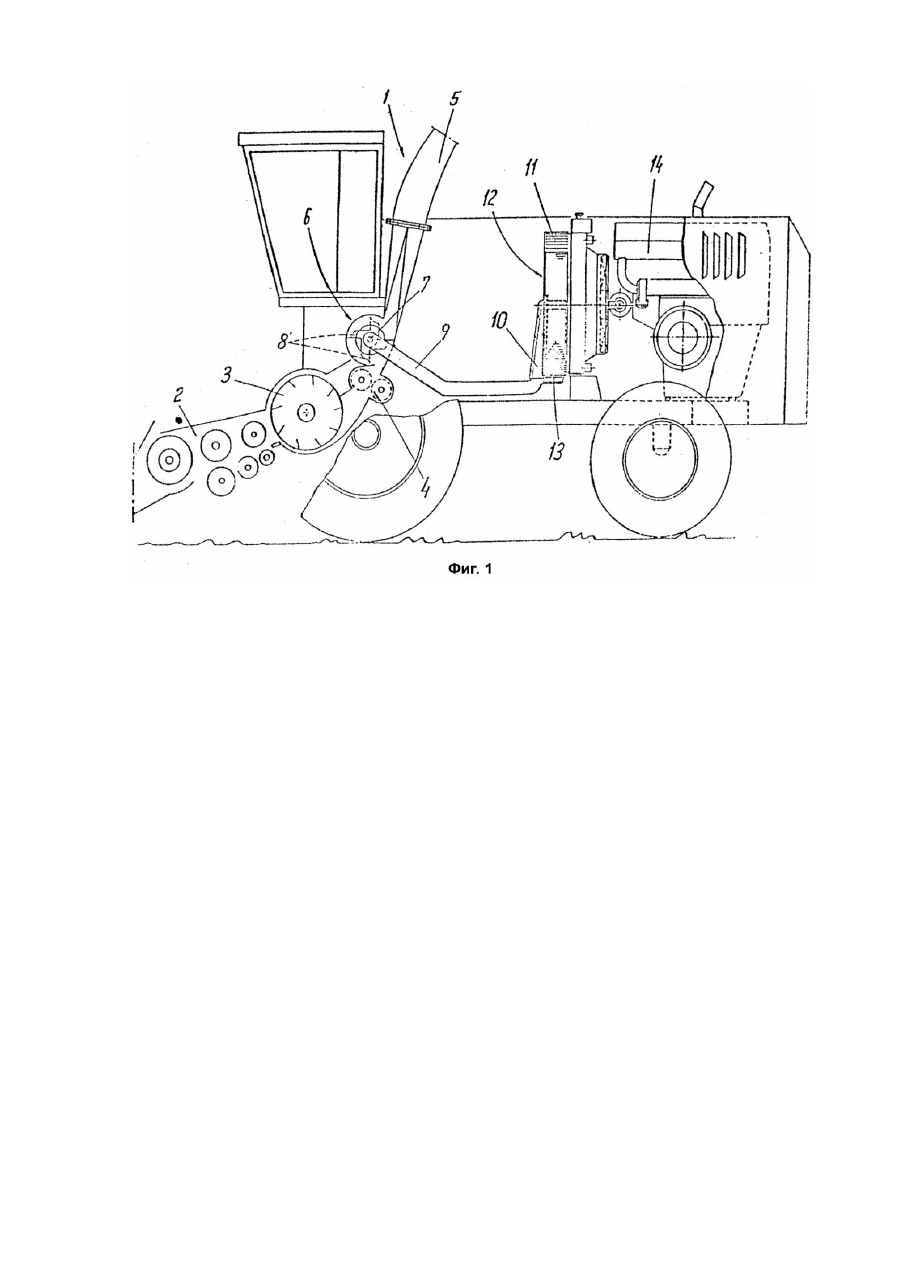

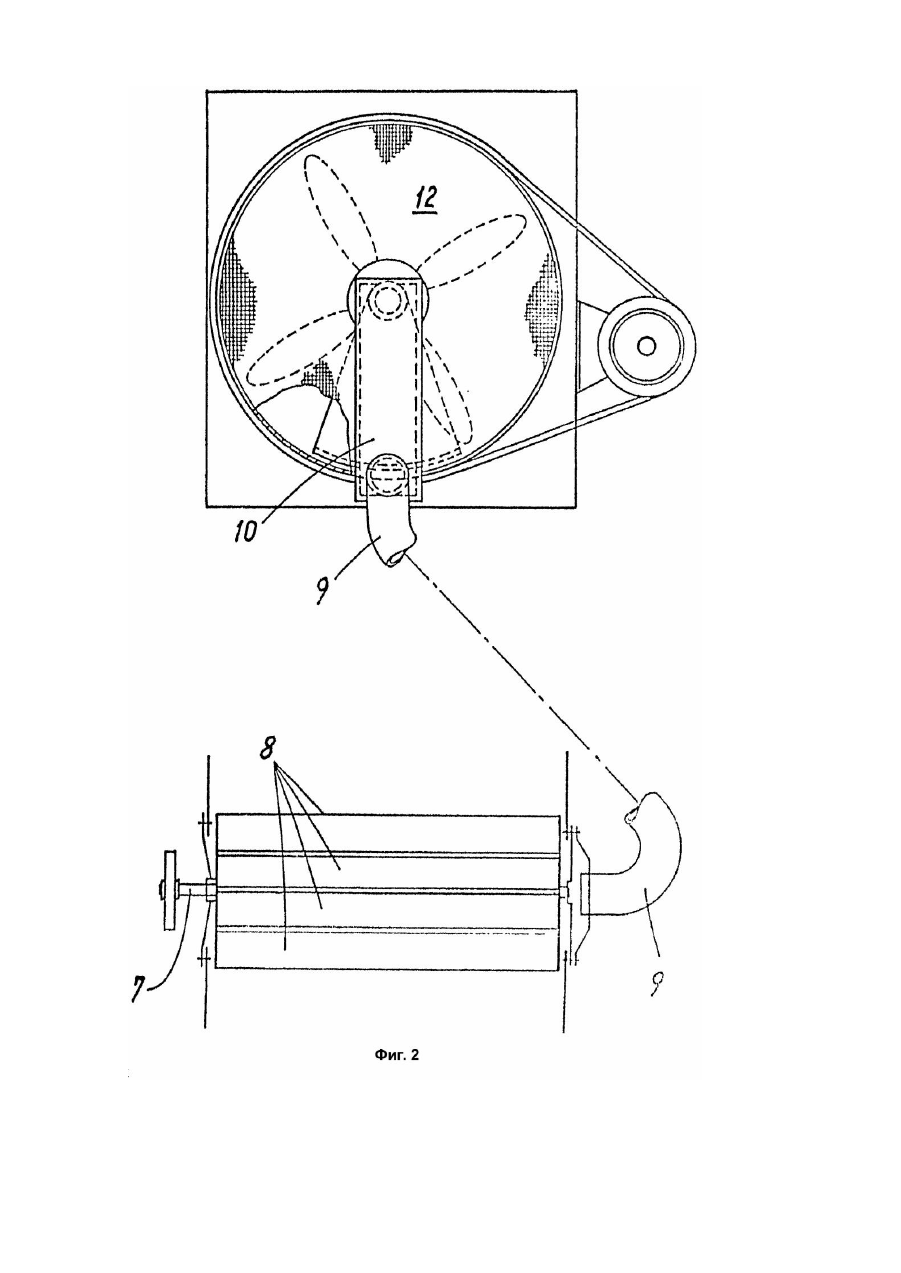

Изобретение относится к зерноуборочной технике и может быть использовано в конструкции самоходной уборочной машины с приводным двигателем, радиатором с вентилятором радиатора и сетчатым устройством для удерживания частиц грязи. Из практики известен самоходный зерноуборочный комбайн, оснащенный ротационным сетчатым устройством, расположенным перед радиатором двигателя и вентилятором приводного двигателя (см. патент Великобритании №15441108, кл. A1F, 1979). Сетчатое устройство предназначено для отделения грязных частиц воздуха, засасываемого вентилятором двигателя и предотвращения забивания пылью и грязью водяного радиатора, находящегося между сетчатым устройством и вентилятором. Но для того, чтобы само ротационное сетчатое устройство не забивалось пылью и грязью, предусмотрен обходной канал, который обходит радиатор и одним своим открытым концом оканчивается прямо перед всасывающей стороной вентилятора и входит во всасывающий кожух, который смонтирован на стороне подачи воздуха к ротационному сетчатому устройству вблизи него и открыт своей стороной, обращенной к сетчатому устройству. За счет такого известного конструктивного решения достигается то, что воздух засасывается вентилятором двигателя через обходной канал, через кожух и частицы пыли и грязи, захваченные потоком воздуха отсасываются на всасывающей стороне ротационного сетчатого устройства. Ротационное сетчатое устройство за счет этого остается чистым и поэтому постоянно может быть засосано достаточное количество чистого воздуха для охлаждения водяного радиатора вентилятором 10 двигателя. Недостаток такого устройства заключается в том, что проходящий через очистительный кожух с наружной стороны ротационного сетчатого устройства поток воздуха, насыщенный загрязнениями, прямо вдувается в моторное пространство и загрязняет его. Первичная грязь здесь не является решающим фактором, напротив, пыль, просушенная вследствие теплоты двигателя, вызывает пожарную опасность. По этой причине уже предлагалось отводить засасываемый загрязненный воздух через воздухоподводящие каналы в моторное пространство мимо двигателя (см. заявку ФРГ №33255951, кл. A01P12/18, 1985). Эти попытки, однако, не дали желаемых результатов, так как эти каналы из-за недостатка монтажного пространства могут иметь только относительно небольшой диаметр, что не может обеспечить достаточный отвод загрязненного воздуха. В основу изобретения поставлена задача создать такую самоходную зерноуборочную машину, в которой так выполнен отсос и отвод осаждающихся на стороне всасывания ротационного сетчатого устройства загрязненных частиц, что в процессе эксплуатации не возникает ни загрязнения уборочной машины, ни опасности пожара, причем последнее достигается без сложной и дорогостоящей системы воздухо ходов во внутреннем моторном пространстве при незначительном монтажном пространстве. Поставленная задача решена тем, что в самоходной уборочной машине с двигателем, радиатором с вентилятором и расположенным перед последним ротационным сетчатым устройством для отделения частиц грязи, содержащихся в засасываемом для охлаждения воздухе, причем ротационное сетчатое устройство в зоне со стороны всасывания воздуха снабжено, по крайней мере, частично открытым к сетчатому устройству всасывающим кожухом, активная площадь разрежения которого меньше воздухозаборной поверхности ротационного сетчатого устройства, согласно изобретению, всасывающий кожух через наружный воздухопровод соединен со стороной всасывания вентилятора загружаемого продукта. В одном из предпочтительных вариантов выполнения данного изобретения уборочная машина может быть выполнена в виде полевого измельчителя с дополнительным ускорителем выгрузки продукта, расположенным в его выпускном канале, при этом всасывающий кожух ротационного сетчатого, устройства через трубопровод соединен со всасывающей стороной дополнительного ускорителя. Ниже изобретение поясняется более подробно на основе конкретных примеров исполнения, представленных на чертежах, где: на фиг.1 показана самоходная уборочная машина, вид сбоку без бокового кожуха; на фиг.2 - отдельные детали самоходной уборочной машины, представленной на фиг.1 в увеличенном изображении. Самоходная уборочная машина 1, согласно изобретению, оснащена передним органом питателем 2, к которому подключен, собственно измельчительный агрегат 3. Последовательно с измельчительным агрегатом 3 установлена контактирующая пара валков 4 и изогнутый выпускной канал 5. Позади пары контактирующих валков 4 предусмотрен дополнительный ускоритель 6. Ускоритель 6 состоит, в основном, из приводимой в движение оси 7 и установленных на ней подающих планок 8, причем подающие планки 8 смонтированы на расстоянии от оси 7. Дополнительный ускоритель 6 выполнен как часть выпускного канала 5. К всасывающей стороне этого дополнительного ускорителя 6 подсоединен трубопровод 9, который другим концом подсоединен к кожуху 10. Последний размещен на ротационном сетчатом устройстве 11 и закрывает одну его часть своей торцовой поверхностью 12, а также одну часть своей рубашкой 13, причем кожух совершенно открыт со стороны, обращенной к ротационному сетчатому устройству 11, или, по крайней мере, оснащен отверстиями так, что пыль и загрязнения могут отсасываться через воздухопровод 9. Самоходная уборочная машина работает следующим образом. Размельченный измельчительным агрегатом 3 продукт направляется на контактирующую пару валков 4, проходя через которые продукт разминается. Чтобы этот раздавленный продукт можно было свободно выбросить через изогнутый выпускной канал 5, например, на движущееся параллельно рядом с самоходной уборочной машиной транспортное средство по направлению транспортировки, позади пары контактирующи х валков 4 предусмотрен дополнительный ускоритель 6. Подающие планки 8 ускорителя 6 действуют механически на подаваемый на них через контактирующую пару валков 4 убираемый продукт и выбрасывают его через выпускной канал 5 с достаточной энергией наружу. Таким образом, обеспечивается то, что, с одной стороны, ротационное сетчатое устройство не забивается, и, с др угой стороны, не загрязняется моторное пространство 14. так как засасываемые частицы грязи с продуктом измельчителя 3 через выпускной канал 5 покидают моторное отделение 14.
