Дводіапазонна антенна система типу “металдіелектрична структура в гофрованому рупорі”

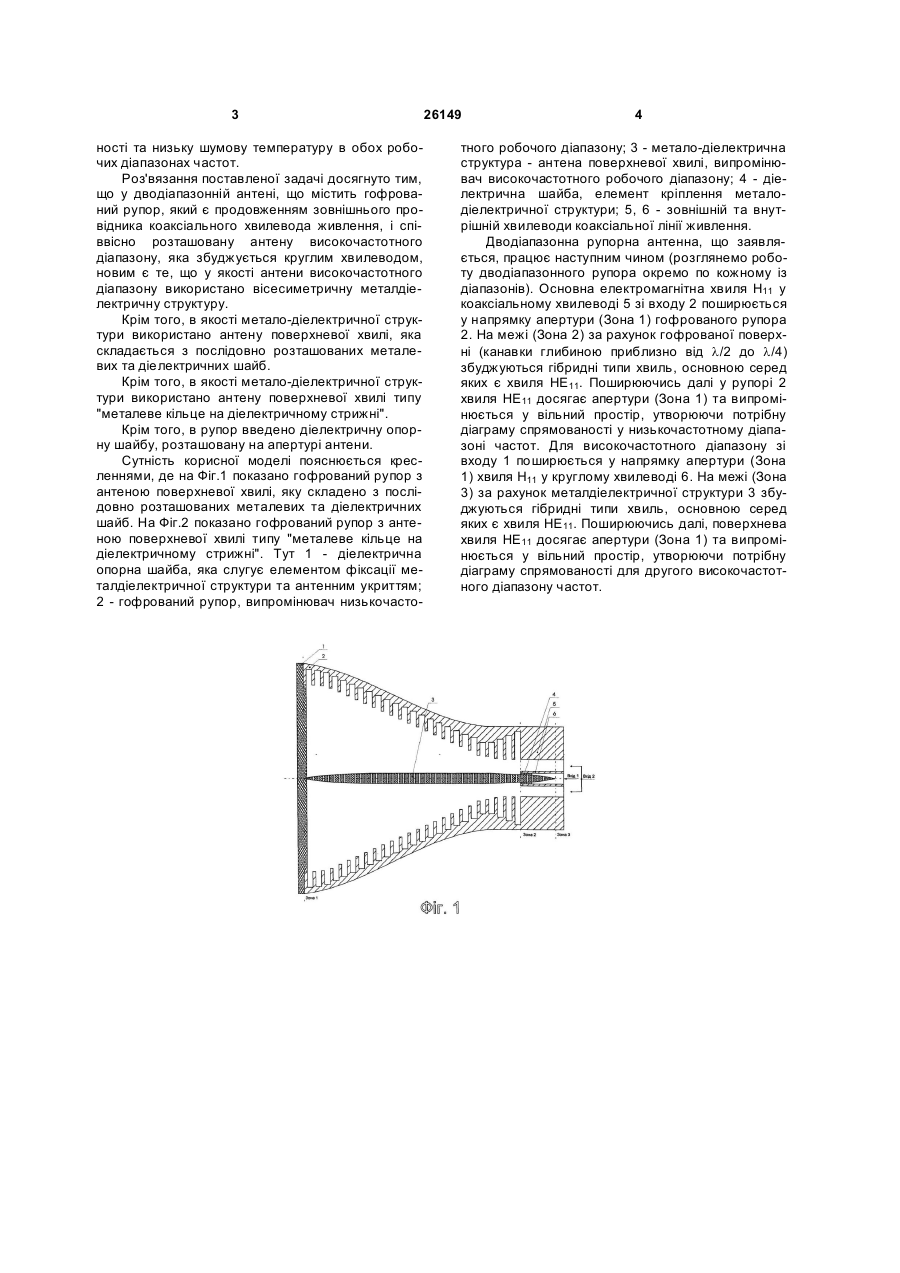

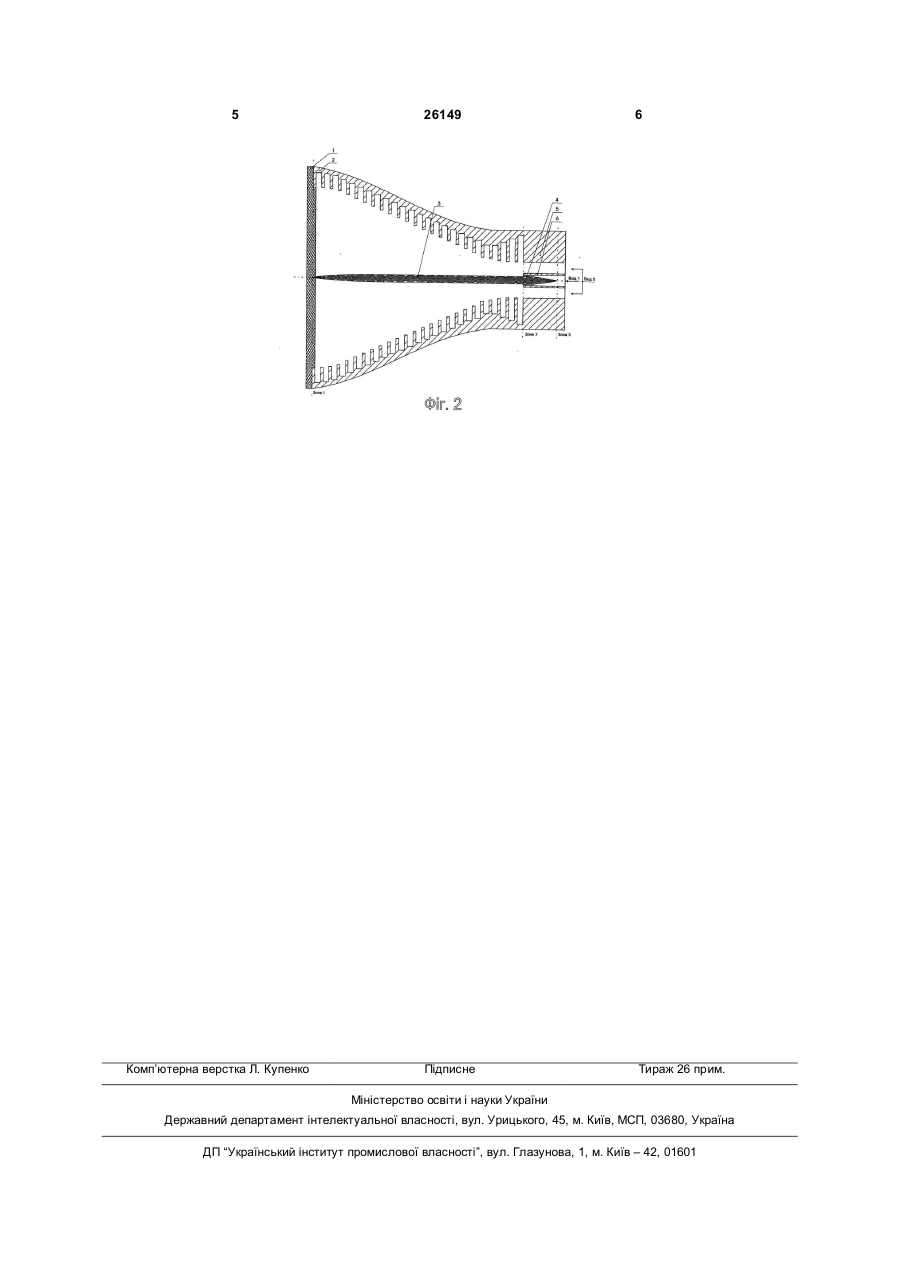

1. Дводіапазонна антенна система типу металдіелектрична структура в гофрованому рупорі, що містить гофрований рупор, який є продовженням зовнішнього провідника коаксіального хвилеводу живлення, і співвісно розташовану антену високочастотного діапазону, яка збуджується круглим хвилеводом, яка відрізняється тим, що як 3 ності та низьку шумову температуру в обох робочих діапазонах частот. Роз'вязання поставленої задачі досягнуто тим, що у дводіапазонній антені, що містить гофрований рупор, який є продовженням зовнішнього провідника коаксіального хвилевода живлення, і співвісно розташовану антену високочастотного діапазону, яка збуджується круглим хвилеводом, новим є те, що у якості антени високочастотного діапазону використано вісесиметричну металдіелектричну структуру. Крім того, в якості метало-діелектричної структури використано антену поверхневої хвилі, яка складається з послідовно розташованих металевих та діелектричних шайб. Крім того, в якості метало-діелектричної структури використано антену поверхневої хвилі типу "металеве кільце на діелектричному стрижні". Крім того, в рупор введено діелектричну опорну шайбу, розташовану на апертурі антени. Сутність корисної моделі пояснюється кресленнями, де на Фіг.1 показано гофрований рупор з антеною поверхневої хвилі, яку складено з послідовно розташованих металевих та діелектричних шайб. На Фіг.2 показано гофрований рупор з антеною поверхневої хвилі типу "металеве кільце на діелектричному стрижні". Тут 1 - діелектрична опорна шайба, яка слугує елементом фіксації металдіелектричної структури та антенним укриттям; 2 - гофрований рупор, випромінювач низькочасто 26149 4 тного робочого діапазону; 3 - метало-діелектрична структура - антена поверхневої хвилі, випромінювач високочастотного робочого діапазону; 4 - діелектрична шайба, елемент кріплення металодіелектричної структури; 5, 6 - зовнішній та внутрішній хвилеводи коаксіальної лінії живлення. Дводіапазонна рупорна антенна, що заявляється, працює наступним чином (розглянемо роботу дводіапазонного рупора окремо по кожному із діапазонів). Основна електромагнітна хвиля Н11 у коаксіальному хвилеводі 5 зі входу 2 поширюється у напрямку апертури (Зона 1) гофрованого рупора 2. На межі (Зона 2) за рахунок гофрованої поверхні (канавки глибиною приблизно від l/2 до l/4) збуджуються гібридні типи хвиль, основною серед яких є хвиля НЕ11. Поширюючись далі у рупорі 2 хвиля НЕ11 досягає апертури (Зона 1) та випромінюється у вільний простір, утворюючи потрібну діаграму спрямованості у низькочастотному діапазоні частот. Для високочастотного діапазону зі входу 1 поширюється у напрямку апертури (Зона 1) хвиля Н11 у круглому хвилеводі 6. На межі (Зона 3) за рахунок металдіелектричної структури 3 збуджуються гібридні типи хвиль, основною серед яких є хвиля НЕ11. Поширюючись далі, поверхнева хвиля НЕ11 досягає апертури (Зона 1) та випромінюється у вільний простір, утворюючи потрібну діаграму спрямованості для другого високочастотного діапазону частот. 5 Комп’ютерна верстка Л. Купенко 26149 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
