Антенна система
Номер патенту: 35885
Опубліковано: 16.04.2001
Автори: Максютин Віктор Григорович, Васильченко Сергій Дмитрович
Формула / Реферат
Антенна система, що містить рефлектор у вигляді зрізаного еліпсоїда обертання і опромінювач, зв'язаний з джерелом енергії, яка відрізняється тим, що опромінювач виконаний з явно вираженим фазовим центром і встановлений у вершині еліпсоїда обертання, система додатково забезпечена контррефлектором, який виконаний у вигляді гіперболоїда обертання, при цьому внутрішній фокус гіперболоїда співпадає з ближнім фокусом еліпсоїда, а зовнішній фокус співпадає з фазовим центром випромінювача.
Текст

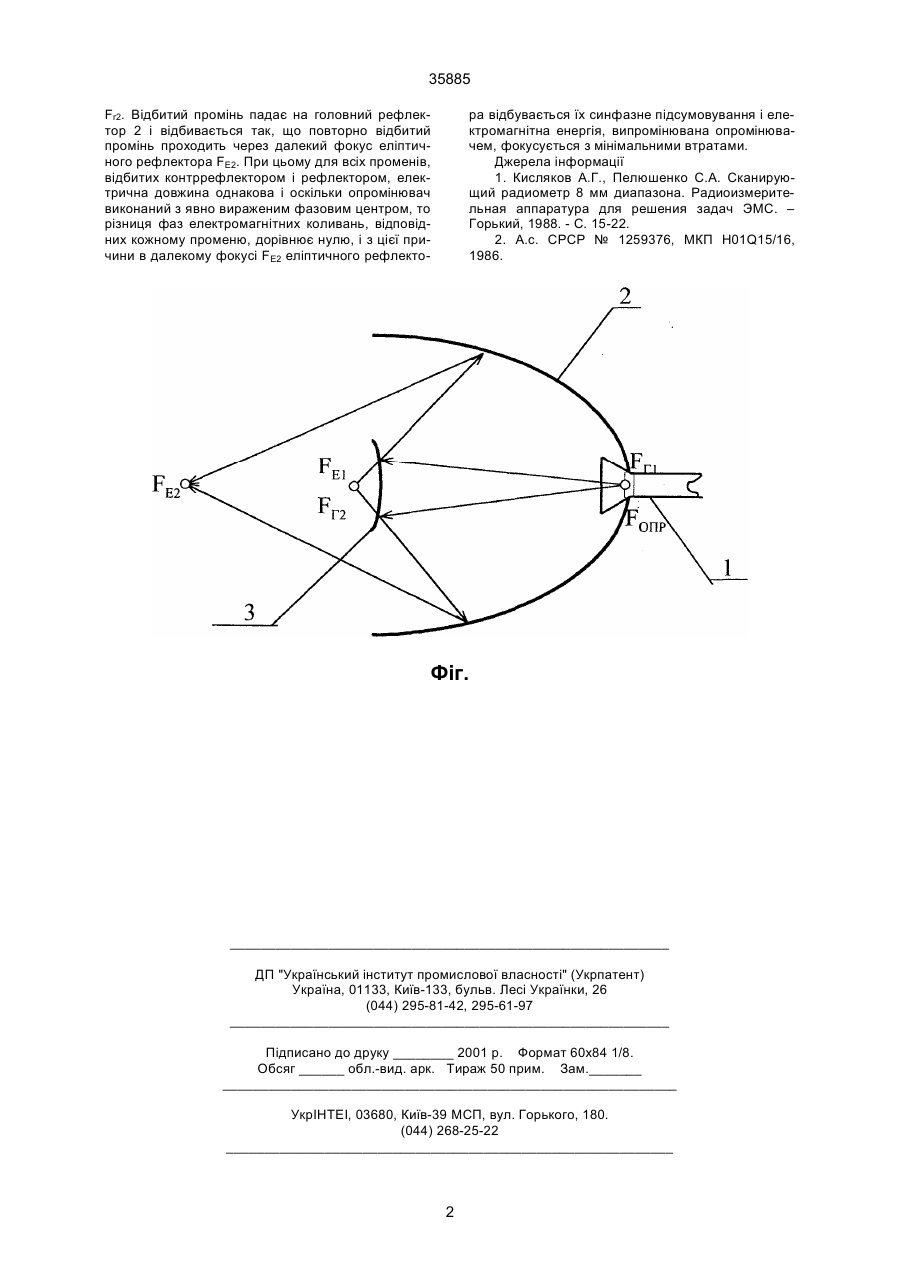

Антенна система, що містить рефлектор у вигляді зрізаного еліпсоїда обертання і опроміню 35885 Fr2. Відбитий промінь падає на головний рефлектор 2 і відбивається так, що повторно відбитий промінь проходить через далекий фокус еліптичного рефлектора FE2. При цьому для всіх променів, відбитих контррефлектором і рефлектором, електрична довжина однакова і оскільки опромінювач виконаний з явно вираженим фазовим центром, то різниця фаз електромагнітних коливань, відповідних кожному променю, дорівнює нулю, і з цієї причини в далекому фокусі FЕ2 еліптичного рефлекто ра відбувається їх синфазне підсумовування і електромагнітна енергія, випромінювана опромінювачем, фокусується з мінімальними втратами. Джерела інформації 1. Кисляков А.Г., Пелюшенко С.А. Сканирующий радиометр 8 мм диапазона. Радиоизмерительная аппаратура для решения задач ЭМС. – Горький, 1988. - С. 15-22. 2. А.с. СРСР № 1259376, МКП H01Q15/16, 1986. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюAerial system
Автори англійськоюVasylchenko Serhii Dmytrovych, Maksyutyn Viktor Hryhorovych
Назва патенту російськоюАнтенная система
Автори російськоюВасильченко Сергей Дмитриевич, Максютин Виктор Григорьевич
МПК / Мітки
МПК: H01Q 19/10
Код посилання
