Хвилеіндуктор для масажера

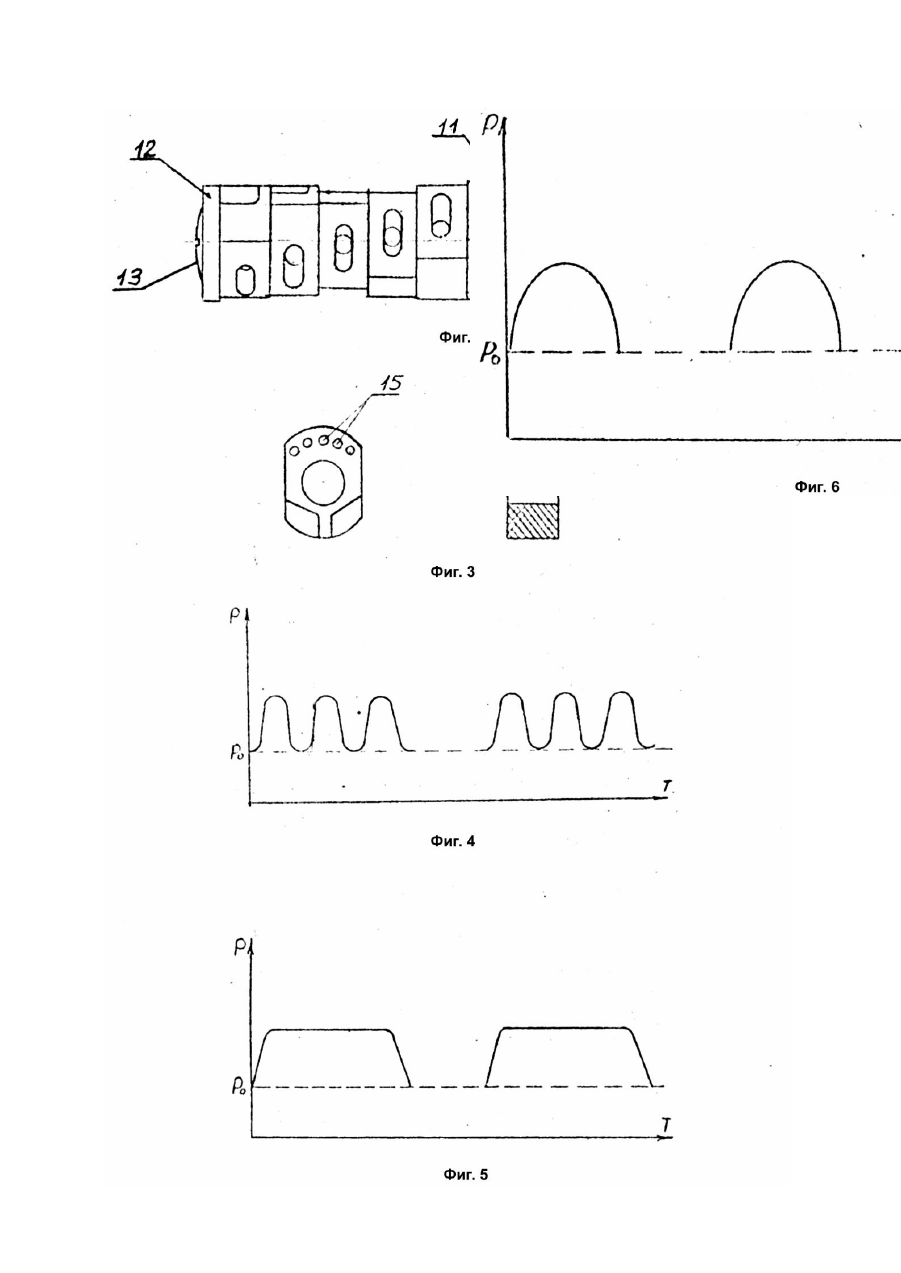

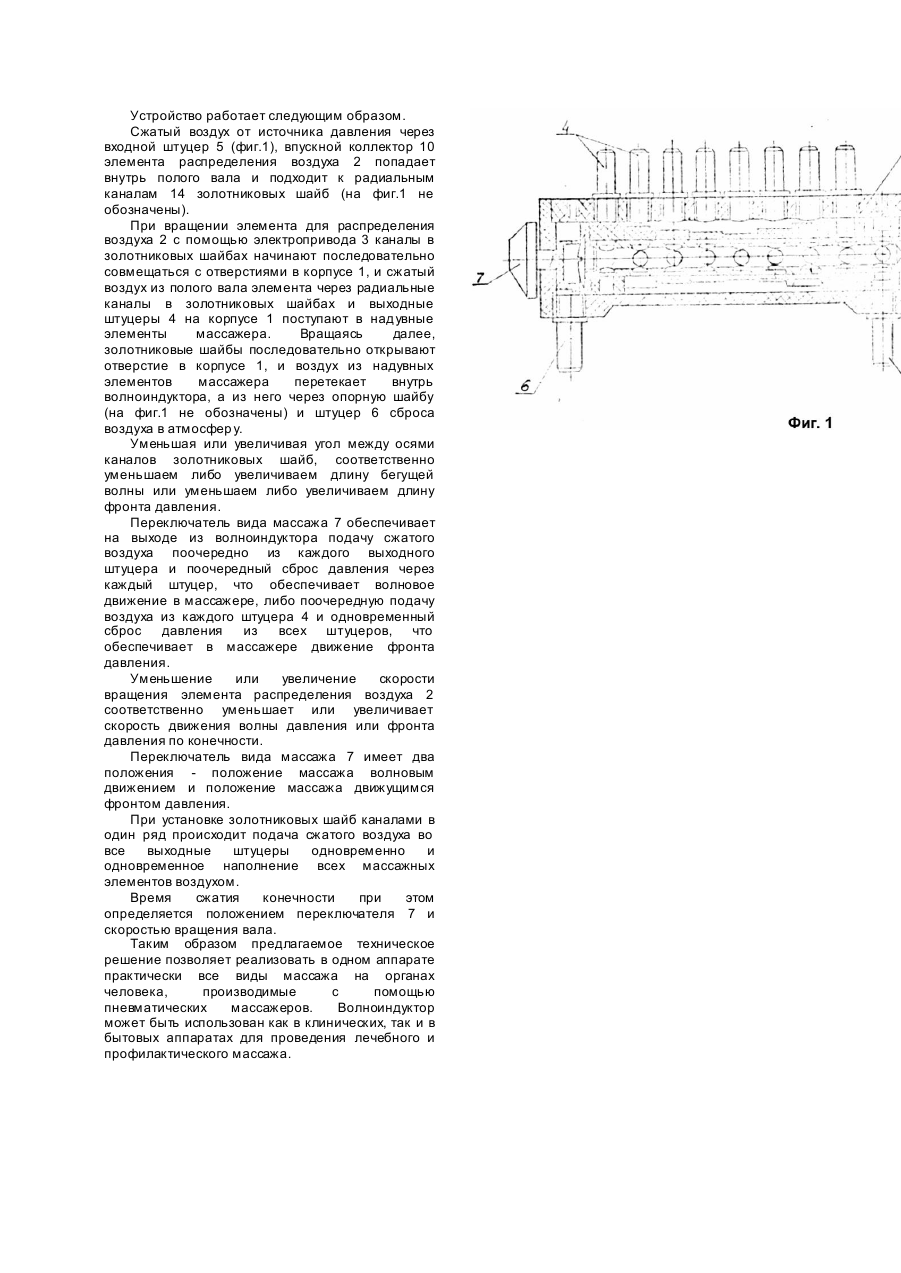

Изобретение относится к области медицинской техники и предназначено для использования в аппаратах для проведения различных видов массажа при лечении и профилактике лимфостаза и ему подобных заболеваний в клиниках, больницах и в быту. Известно распределительное устройство (Заявка Японии №61 - 6658, кл. A61H7/00, опубл. 28.02.86), содержащее корпус, внутри которого вдоль осевой линии установлена труба для подачи сжатого воздуха и расположено распределительное устройство для подачи его к потребителю и выпуска в атмосферу. Недостатками известного устройства являются: а) устройство предназначено для создания в массажере только волнового движения жестко заданной частоты и амплитуды; б) устройство не позволяет производить перенастройку на другой закон изменения давления; в) устройство сложно в конструктивном исполнении, т.к. имеет детали сложной конструкции и требующие высокой точности изготовления. Известно устройство (Авт. св. СССР №560611, кл. A61H9/00, опубл. 1977), содержащее неподвижный корпус с радиальными каналами, в которых расположены входной и выходной штуцеры, штуцер для выхода воздуха и приводного элемента для распределения воздуха с впускным коллектором и соединенным радиальными каналами с осевым каналом. Недостатками известного устройства являются: а) устройство предназначено только, для одного определенного вида массажа с жестко заданным законом изменения давления в камерах массажера. Для другого закона изменения давления в массажере необходимо изготавливать новый распределительный элемент; б) сложность изготовления распределительного элемента, имеющего радиальные и осевые каналы; в) сложность конструкции всего устройства. В основу изобретения поставлена задача создания волноиндуктора для массажа, в котором за счет изменения конструкции распределительного элемента обеспечивается возможность оперативного изменения закона распределения воздуха в волноиндукторе и за счет этого получить в массажере волновое, фронтальное и прерывистое изменение давления, которое, воздействуя на конечность человека, улучшает лимфоток и кровоток в них как у больных с нарушением лимфотока, так и у здоровых лиц, трудовая деятельность которых связана с повышенной нагрузкой на конечности и малоподпижными условиями труда. Поставленная задача достигается тем, что в волноиндукторе для массажера, содержащем неподвижный корпус с радиальными каналами, в котором расположены входной и выходной штуцеры, штуцер для подачи воздуха и приводного элемента для распределения воздуха с впускным коллектором соединенным радиальными каналами с осевым каналом, согласно изобретению, элемент для распределения воздуха состоит из полого вала с радиальными каналами и установленных на нем золотниковых шайб, имеющих радиальные каналы и зафиксированных шти фтами друг относительно друга со смещением отверстий на необходимый угол, либо без смещения. Волноиндуктор отличается тем, что он снабжен переключателем вида массажа. Изменения угла межу радиальными отверстиями в золотниковых шайбах позволяет изменять временной интервал подачи воздуха из полого вала элемента для распределения воздуха в вы ходные штуцеры волноиндуктора, а из него в камеры массажера. В результате этого в камерах массажера изменяется длина волны или фронта давления. При установке золотниковых шайб радиальными отверстиями в одну линию воздух из элемента для распределения воздуха подается во все камеры массажера одновременно и через заданный промежуток времени, определяемый скоростью вращения элемента, одновременно сбрасывается в атмосферу. В результате этого происходит периодическое обжатие конечностей. При помощи переключателя вида массажа и изменения угла установки радиальных каналов золотниковых шайб волноиндуктор может быть использован для следующих видов массажа: - массаж конечностей волновым изменением давления в камерах массажера; - массаж конечностей движущимся в камерах массажера фронтом давления; массаж конечностей импульсным повышением давления во всех камерах массажера. На фиг.1 показана принципиальная схема волноиндуктора; на фиг.2 - элемент для распределения воздуха; на фиг.3 - конструкция золотниковой шайбы; на фиг.4, 5, 6 - законы изменения давления в камерах массажера. Устройство состоит из корпуса 1, в котором помещен элемент для распределения воздуха 2 с электроприводом 3. По одной из сторон корпуса 1 просверлены каналы и в них ввернуты выходные штуцеры 4. На противоположной стороне корпуса 1 установлены штуцер подводасжатого воздуха 5 и штуцер сброса воздуха 6. На торце корпуса 1 установлен переключатель вида массажа 7, а на другом электропривод 3 элемента для распределения воздуха 2. Элемент для распределения воздуха (фиг.2) состоит из полого вала 8, впускного коллектора 10, золотниковых шайб 9, фиксирующи х шти фто в 11, опорной шайбы 12 и стопорного винта 13. Полый вал 8 имеет кольцевые проточки, в которых просверлено по четыре сквозных отверстия. Золотниковая шайба (фиг.3) имеет радиальный канал 14 для прохождения воздуха и по пять осевых отверстий 15 с каждой стороны для фиксации ее относительно соседней шайбы. При сборке элемента для распределения воздуха (фиг.2) золотниковые шайбы 9 устанавливаются на вал 8 и фиксируются на нем относительно друг друга с помощью фиксирующи х шти фтов 11 со сдвигом радиальных каналов на необходимый угол. Опорная шайба 12 фиксируется на последней золотниковой шайбе. Пакет золотниковых шайб 9 вместе с опорной шайбой 12 зафиксированы на валу 8 с помощью стопорного винта 13. Устройство работает следующим образом. Сжатый воздух от источника давления через входной штуцер 5 (фиг.1), впускной коллектор 10 элемента распределения воздуха 2 попадает внутрь полого вала и подходит к радиальным каналам 14 золотниковых шайб (на фиг.1 не обозначены). При вращении элемента для распределения воздуха 2 с помощью электропривода 3 каналы в золотниковых шайбах начинают последовательно совмещаться с отверстиями в корпусе 1, и сжатый воздух из полого вала элемента через радиальные каналы в золотниковых шайбах и выходные штуцеры 4 на корпусе 1 поступают в надувные элементы массажера. Вращаясь далее, золотниковые шайбы последовательно открывают отверстие в корпусе 1, и воздух из надувных элементов массажера перетекает внутрь волноиндуктора, а из него через опорную шайбу (на фиг.1 не обозначены) и штуцер 6 сброса воздуха в атмосфер у. Уменьшая или увеличивая угол между осями каналов золотниковых шайб, соответственно уменьшаем либо увеличиваем длину бегущей волны или уменьшаем либо увеличиваем длину фронта давления. Переключатель вида массажа 7 обеспечивает на выходе из волноиндуктора подачу сжатого воздуха поочередно из каждого выходного штуцера и поочередный сброс давления через каждый штуцер, что обеспечивает волновое движение в массажере, либо поочередную подачу воздуха из каждого штуцера 4 и одновременный сброс давления из всех штуцеров, что обеспечивает в массажере движение фронта давления. Уменьшение или увеличение скорости вращения элемента распределения воздуха 2 соответственно уменьшает или увеличивает скорость движения волны давления или фронта давления по конечности. Переключатель вида массажа 7 имеет два положения - положение массажа волновым движением и положение массажа движущимся фронтом давления. При установке золотниковых шайб каналами в один ряд происходит подача сжатого воздуха во все выходные штуцеры одновременно и одновременное наполнение всех массажных элементов воздухом. Время сжатия конечности при этом определяется положением переключателя 7 и скоростью вращения вала. Таким образом предлагаемое техническое решение позволяет реализовать в одном аппарате практически все виды массажа на органах человека, производимые с помощью пневматических массажеров. Волноиндуктор может быть использован как в клинических, так и в бытовых аппаратах для проведения лечебного и профилактического массажа.
