G05D 16/10 — з чутливим елементом поршневого або плунжерного типу

Номер патенту: 105152

Опубліковано: 10.04.2014

Автор: Мєльніков Павєл Едуардовіч

МПК: G05D 16/10, B01D 35/04, F16K 5/06 ...

Мітки: кран, тиску, редуктором, фільтром, кульовий

Формула / Реферат:

1. Кран кульовий з фільтром і редуктором тиску, що містить:корпус, який має розташовані на одній осі з протилежних сторін вхідний та вихідний муфтові патрубки з ділянками різьби, кожен для підключення до трубопроводу, а також розташовані радіально відносно осі вхідного та вихідного муфтових патрубків з протилежних сторін корпусу фільтрувальну камеру і камеру редуктора, кульовий затвор, пробку фільтрувальної камери, фільтруючий елемент...

Номер патенту: 101865

Опубліковано: 13.05.2013

Автор: Ройтер Мартін

МПК: E21D 23/22, E21D 23/16, E21D 23/06 ...

Мітки: системі, клапан, регулюючий, щитовим, керування, кріпленням

Формула / Реферат:

1. Регулюючий клапан для системи керування щитовим кріпленням при підземних гірничих роботах, що містить корпус (10) клапана зі входом (11) для високого тиску (Р), виходом (14) у рециркуляційний контур (R) та виходом (12) для зниженого гідравлічного тиску (А), який відрізняється тим, що містить встановлений у корпусі (10) клапана навантажуваний регульованою силою стисненої пружини (17) мірний поршень (20), який має пропускний канал (24') між...

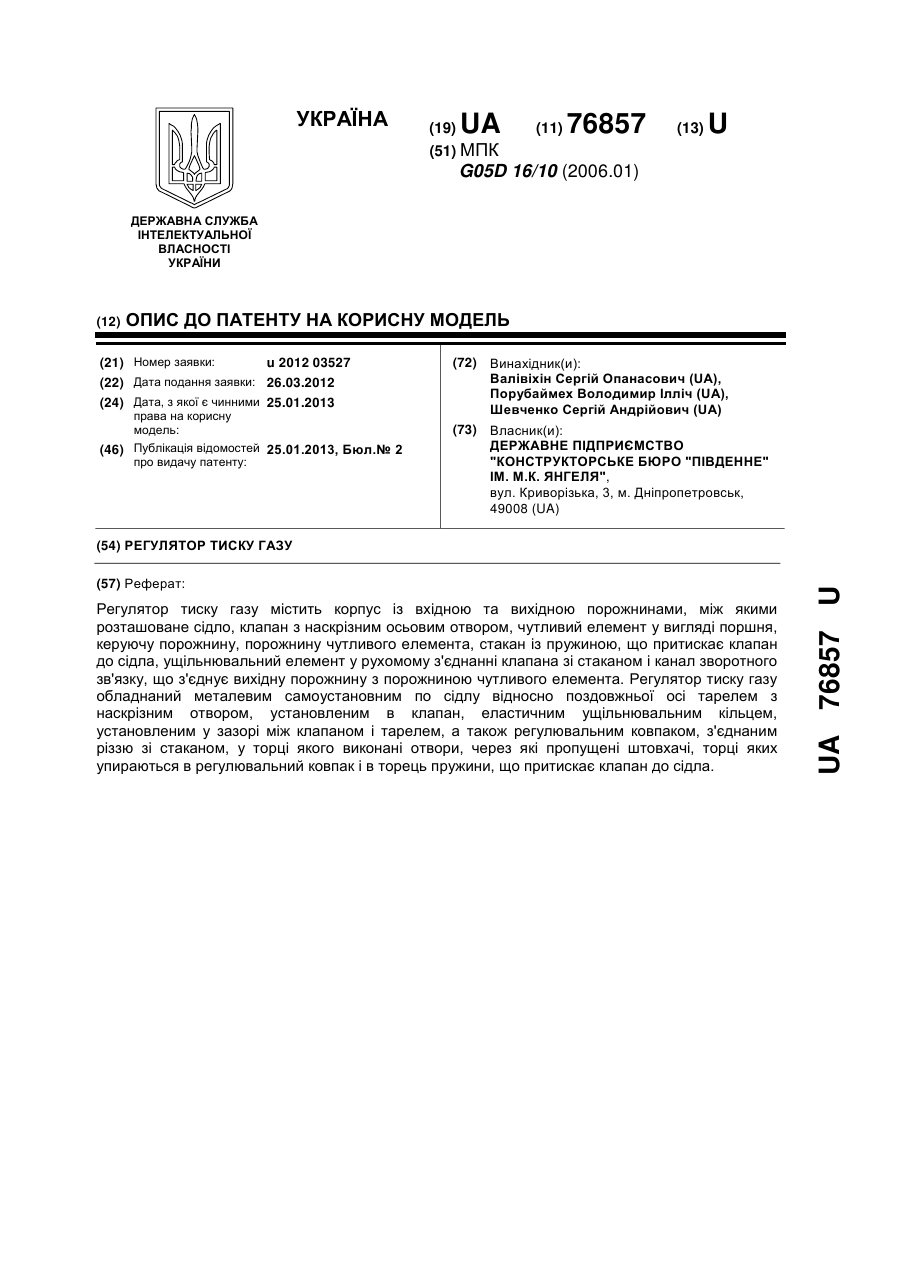

Номер патенту: 76857

Опубліковано: 25.01.2013

Автори: Порубаймех Володимир Ілліч, Валівіхін Сергій Опанасович, Шевченко Сергій Андрійович

МПК: G05D 16/10

Мітки: газу, регулятор, тиску

Формула / Реферат:

Регулятор тиску газу, що містить корпус із вхідною та вихідною порожнинами, між якими розташоване сідло, клапан з наскрізним осьовим отвором, чутливий елемент у вигляді поршня, керуючу порожнину, порожнину чутливого елемента, стакан із пружиною, що притискає клапан до сідла, ущільнювальний елемент у рухомому з'єднанні клапана зі стаканом і канал зворотного зв'язку, що з'єднує вихідну порожнину з порожниною чутливого елемента, який...

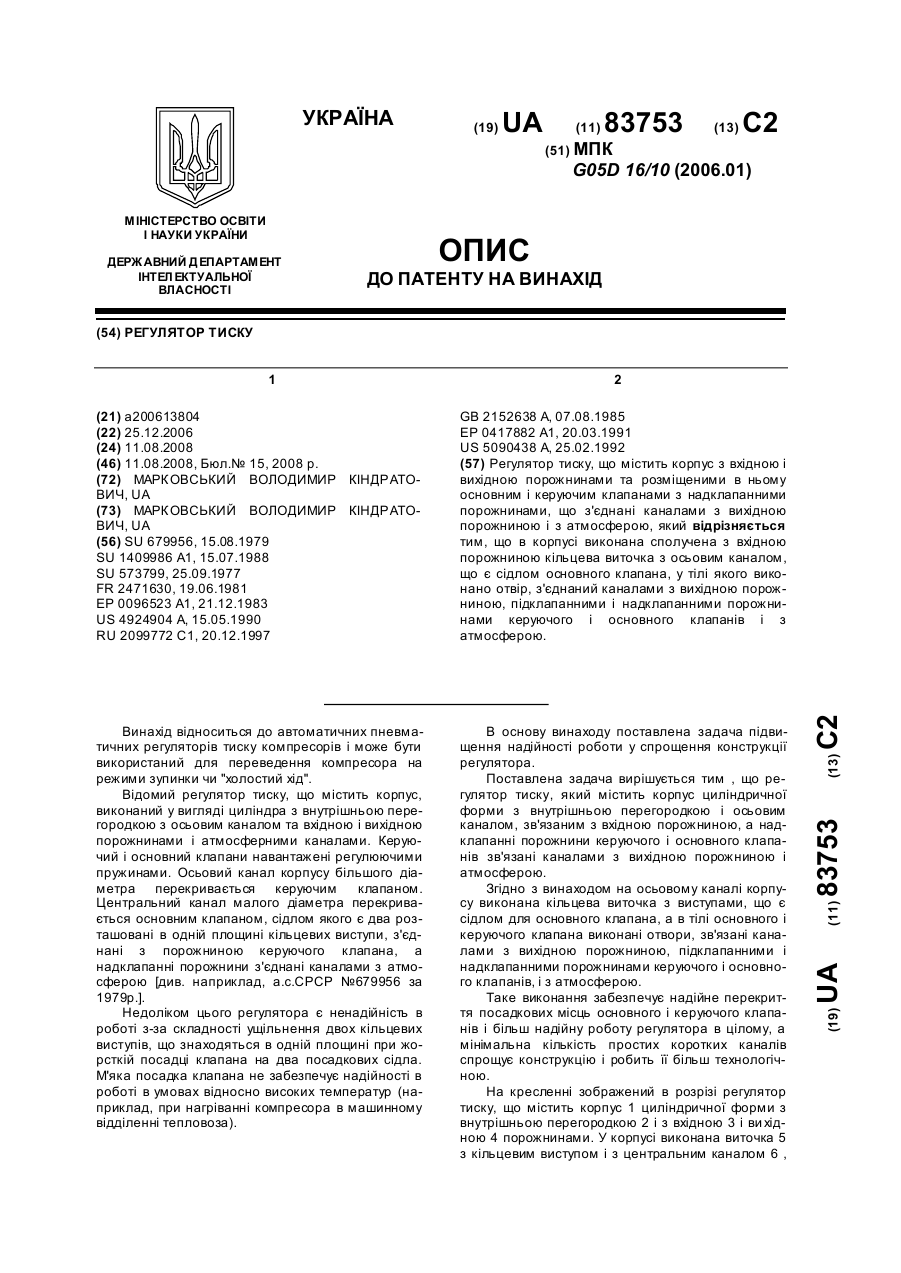

Номер патенту: 83753

Опубліковано: 11.08.2008

Автор: Марковський Володимир Кіндратович

МПК: G05D 16/10

Мітки: регулятор, тиску

Формула / Реферат:

Регулятор тиску, що містить корпус з вхідною і вихідною порожнинами та розміщеними в ньому основним і керуючим клапанами з надклапанними порожнинами, що з'єднані каналами з вихідною порожниною і з атмосферою, який відрізняється тим, що в корпусі виконана сполучена з вхідною порожниною кільцева виточка з осьовим каналом, що є сідлом основного клапана, у тілі якого виконано отвір, з'єднаний каналами з вихідною порожниною, підклапанними і...

Номер патенту: 34602

Опубліковано: 15.03.2001

Автор: Цибульнік Олександр Павлович

МПК: G05D 16/10

Мітки: перепаду, регулятор, тиску

Формула / Реферат:

Регулятор перепаду тиску, який складається з корпусу, що мас вхідний канал, камери контрольного та регульованого тиску 1 рухомий та підпружинений в осьовому напрямку плунжер, що розділяє зазначені камери, який відрізняється тим, що регулятор оснащений кільцевою порожниною, що сполучена з вхідним каналом і охоплює бокову поверхню плунжера, який оснащений каналом, що в ряді положень плунжера сполучає кільцеву порожнину з камерою регульованого...

Номер патенту: 29877

Опубліковано: 15.11.2000

Автори: Марцинківський Василій Сігізмундович, Цибульнік Олександр Павлович

МПК: G05D 16/10

Мітки: регулятор, перепаду, тиску

Формула / Реферат:

1. Регулятор перепаду тиску, який містить корпус з вхідним та вихідним каналами, запірний орган у вигляді плунжера, який має пружину і встановлений з можливістю осьового переміщення, запірну камеру, з'єднану каналом з вхідним каналом, буферну порожнину з дросельними каналами, що відрізняється тим, що у корпусі виконані підвідні та відвідні канали буферної рідини, з'єднані відповідно з вхідним та вихідним каналами, при цьому підвідні та...

Номер патенту: 21901

Опубліковано: 30.04.1998

Автор: Марковський Володимир Кіндратович

МПК: G05D 16/10

Мітки: регулятор, тиску

Формула / Реферат:

Регулятор, давлення, содержащий корпус с входной и выходной полостями и расположенными в нем основным и управляющим клапанами с над-клапанными полостями, соединенными с атмосфе­рой посредством каналов, отличающийся тем, что, с целью повышения надежности и технологично­сти изготовления регулятора, управляющий кла­пан установлен на радиальном канале большего диаметра между осевым каналом меньшего диа­метра и подклапанной полостью основного...

Номер патенту: 17527

Опубліковано: 06.05.1997

Автори: Муляєв Олег Леонидович, Мурга Володимир Анатолійович, Кузнєцов Олексій Іванович

МПК: G05D 16/10

Мітки: переміщення, вимірювач-регулятор

Формула / Реферат:

Измеритель-регулятор перемещения снабжен подвижным сердечником (плунжером), выполненным из мягкой стали, перемещение которого в параметрическом датчике осуществляется чувствительным элементом датчика (мембрана, сильфон, поплавок и т.д.), первичные обмотки обеих катушек параметрического датчика соединены последовательно и питаются от специальной обмотки силового трансформатора, отличающийся тем, что первичная обмотка силового трансформатора...

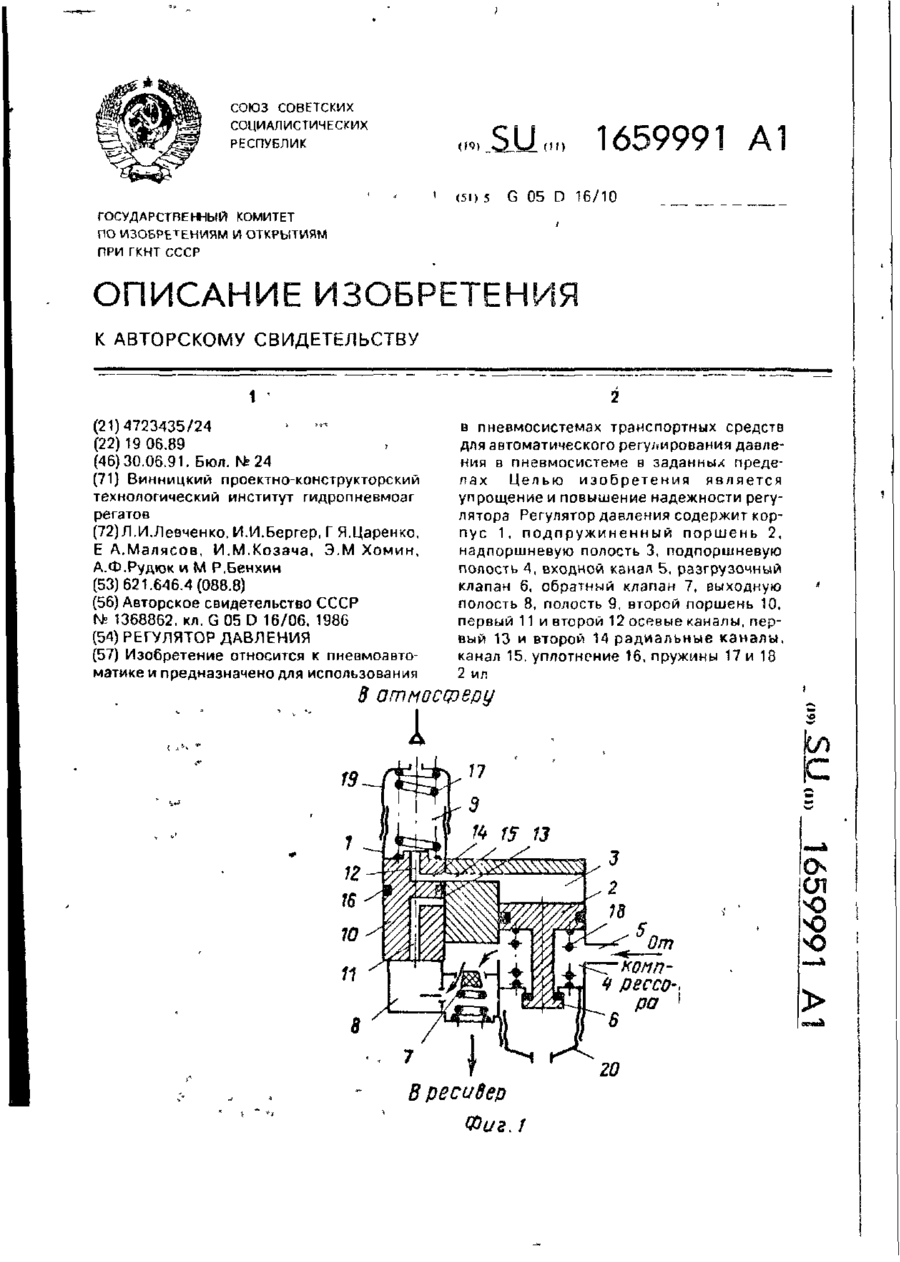

Номер патенту: 8692

Опубліковано: 30.09.1996

Автори: Малясов Євген Олександрович, Левченко Леонтій Іванович, Царенко Григорій Якович, Бенхін Михайло Рувінович, Хомін Ераст Михайлович, Бергер Йосип Ісаакович, Козача Ігор Михайлович, Рудюк Афанасій Федорович

МПК: G05D 16/10

Мітки: регулятор, тиску

Формула / Реферат:

Регулятор давления, содержащий корпус, в котором установлен первый подпружиненный пор­шень, образующий с корпусом надпоршневую по­лость и подпоршневую полость, сообщенную с входным каналом, и связанный с разгрузочным клапаном, установленным между подпоршневой полостью и атмосферой, обратный клапан, уста­новленный между подпоршневой полостью и вы­ходной полостью, соединенной с ресивером, и управляющее устройство, отличающийся тем, что, с целью...
