Пристрій для безгазових лапароскопічних операцій

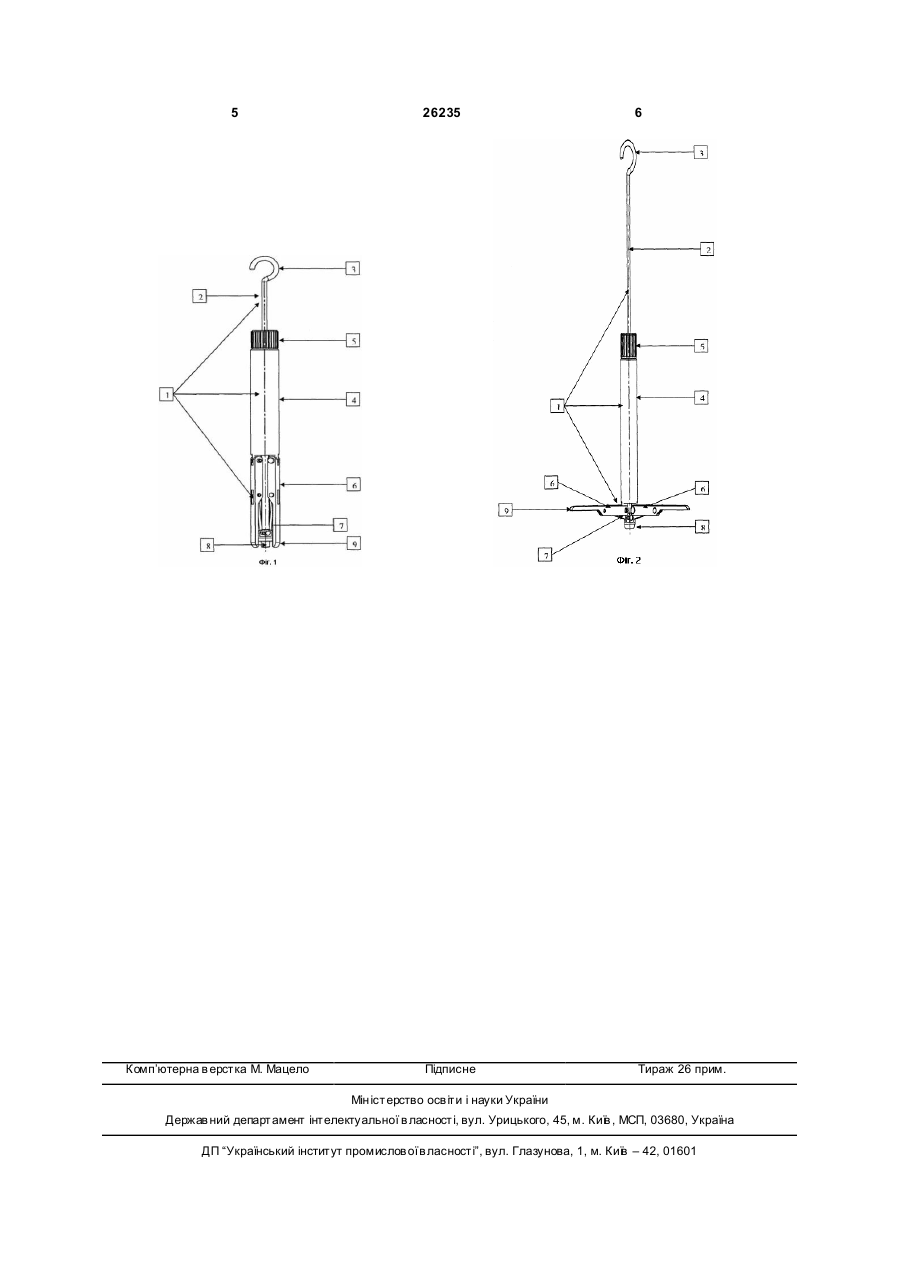

Пристрій для безгазових лапароскопічних операцій, що містить робочу частину у вигляді стержня, виконаного з нержавіючої медичної сталі, який відрізняється тим, що стержень виконаний рівним, на верхньому кінці його виконана фіксуюча рукоятка, додатково у склад робочої частини вхо 3 26235 ня, виконаного з із нержавіючої медичної сталі, який, згідно винаходу, відрізняється тим, що стержень виконаний рівним, на верхньому кінці його виконана фіксуюча рукоятка, додатково, у склад робочої частини входить циліндрична металева трубка d=20мм, яка надіта на стержень, верхній кінець трубки закріплений фіксаційним кільцем на стержні з можливістю вільного руху стержня, нижня третина трубки розрізана вздовж на три частини, розрізані частини трубки з'єднані з нижнім кінцем стержня, за допомогою трьох спиць, та фіксуючої гайки з отворами, яка розташована на кінці стержня, на других кінцях спиць шарнірно закріплені три лопоті, з можливістю їх розкриття під кутом 90° до рукоятки, вільні кінці лопотів виконані злегка закругленими. Пристрій для безгазових лапароскопічних втр учань, складається з робочої частини (1) в склад якої входить рівний стержень (2), на верхньому кінці його виконана фіксуюча рукоятка (3) та циліндрична металева трубка d=20мм (4), яка надіта на стержень, верхній кінець трубки закріплений фіксаційним кільцем (5) на стержні з можливістю вільного руху повздовж стержня, нижня третина трубки розрізана вздовж на три частини з утворенням лопотів (6), які шарнірно з'єднані з нижнім кінцем стержня, за допомогою трьох спиць (7), та фіксуючої гайки з отворами (8), з можливістю їх розкриття під кутом 90° до рукоятки, вільні кінці лопотів виконані злегка закругленими (9). На Фіг.1, 2 схематично зображений загальний вигляд запропонованого пристрою для безгазових лапароскопічних втр учань у закритому та розкритому вигляді, де: 1 - робоча частина пристрою; 2 - рівний стержень; 3 - фіксуюча р укоятка; 4 - циліндрична металева трубка d=20мм; 5 - верхній кінець трубки з верхній кінець трубки закріплений фіксаційним кільцем фіксаційним кільцем; 6 - нижня третина трубки розрізана вздовж на три частини; 7 - три лопаті, шарнірно закріплені на кінцях спиць; 8 - фіксуюча гайка з отворами; 9 - закруглені вільні кінці лопатів. 4 Запропонований пристрій для безгазових лапароскопічних втр учань функціонує наступним чином: у складеному (закритому) вигляді (Фіг.1) в пристрій вільно вводять в розтин черевної порожнини, при цьому фіксаційна рукоятку (3) розміщують практично перпендикулярно до черевної стінки. Після введення робочої частини (1) в черевну порожнину, фіксаційну (утримуючу) р укоятка (3) підтягують в гор у, розкриваючи тим самим лопасті (7) подібно до парасольки. Пристрій закріплюють за допомогою розкладного штативу для закріплення робочої частини (1) на піднімаючому і утримуючому приладі, встановленому біля лівої пахвинної ділянки хворого, і виконують тракцію передньої черевної стінки. Вся конструкція розміщена безпосередньо над черевною стінкою. Після установки запропонованого пристрою він утримує передню черевну стінку під час проведення лапароскопічних операцій, не обмежуючи рухів лапароскопічних інструментів, як в черевній порожнині, так і поза нею. Для лапароскопічних операцій на органах малого тазу запропонований пристрій вводять через розтин на середині відстані між лоном і пупом. Запропонований пристрій прикріплюють до операційного столу за допомогою штанги стандартними фіксаторами біля лівої пахвинної ділянки хворого, безпосередньо над черевною стінкою. Виготовлений експериментальний зразок запропонованого пристрою для безгазових лапароскопічних втр учань, який використовується в клініці першої міської лікарні м. Полтава, та Полтавській обласній лікарні. Незручності під час експлуатації при роботі з ним не відмічені. Пристрій легко піддається стандартним методам передстерилізаційної обробки і стерилізації лапароскопічного інструментарію. Таким чином, запропонований пристрій для безгазових лапароскопічних втручань, за рахунок розширення його конструктивних та функціональних можливостей дозволяє створити в черевній порожнині адекватний робочий простір для проведення лапароскопічних операцій, не обмежує свободу екстракорпоральних рухів р укояток робочих інструментів, скорочує тривалість операції та забезпечує підвищення ступеню ефективності виконання безгазових лапароскопічних операцій. 5 Комп’ютерна в ерстка М. Мацело 26235 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
