Спосіб демонтажу опорної частини міксера для рідкого чавуну
Номер патенту: 26511
Опубліковано: 25.09.2007
Автори: Убийкінь Валерій Васильович, Бойко Володимир Семенович, Шатунов Олександр Михайлович, Ларіонов Олександр Олексійович
Формула / Реферат
1. Спосіб демонтажу опорної частини міксера для рідкого чавуну, що включає підйом корпуса міксера над опорною частиною й наступний демонтаж останньої, який відрізняється тим, що спочатку за допомогою домкратного пристрою по черзі з кожного боку піднімають корпус міксера над опорною частиною не більше ніж на 1-2° до обрію, потім демонтують останню, після чого опускають корпус міксера на монтажні підставки, встановлені на полі катання.
2. Спосіб за п. 1, який відрізняється тим, що підйом корпуса міксера здійснюють одночасно двома гідравлічними домкратами, установленими на домкратному пристрої й розташованими симетрично відносно осі, що проходить через центр обертання корпуса міксера.
3. Спосіб за п. 1, який відрізняється тим, що домкратний пристрій установлюють зі зсувом його вертикальної осі симетрії відносно осі центра корпуса міксера у бік заливального отвору.
4. Спосіб за п. 1, який відрізняється тим, що домкратний пристрій установлюють таким чином, що його вертикальна вісь зміщена на відстань не більш ніж 0,4-0,44 довжини міксера від осі, що проходить через його середину.
Текст

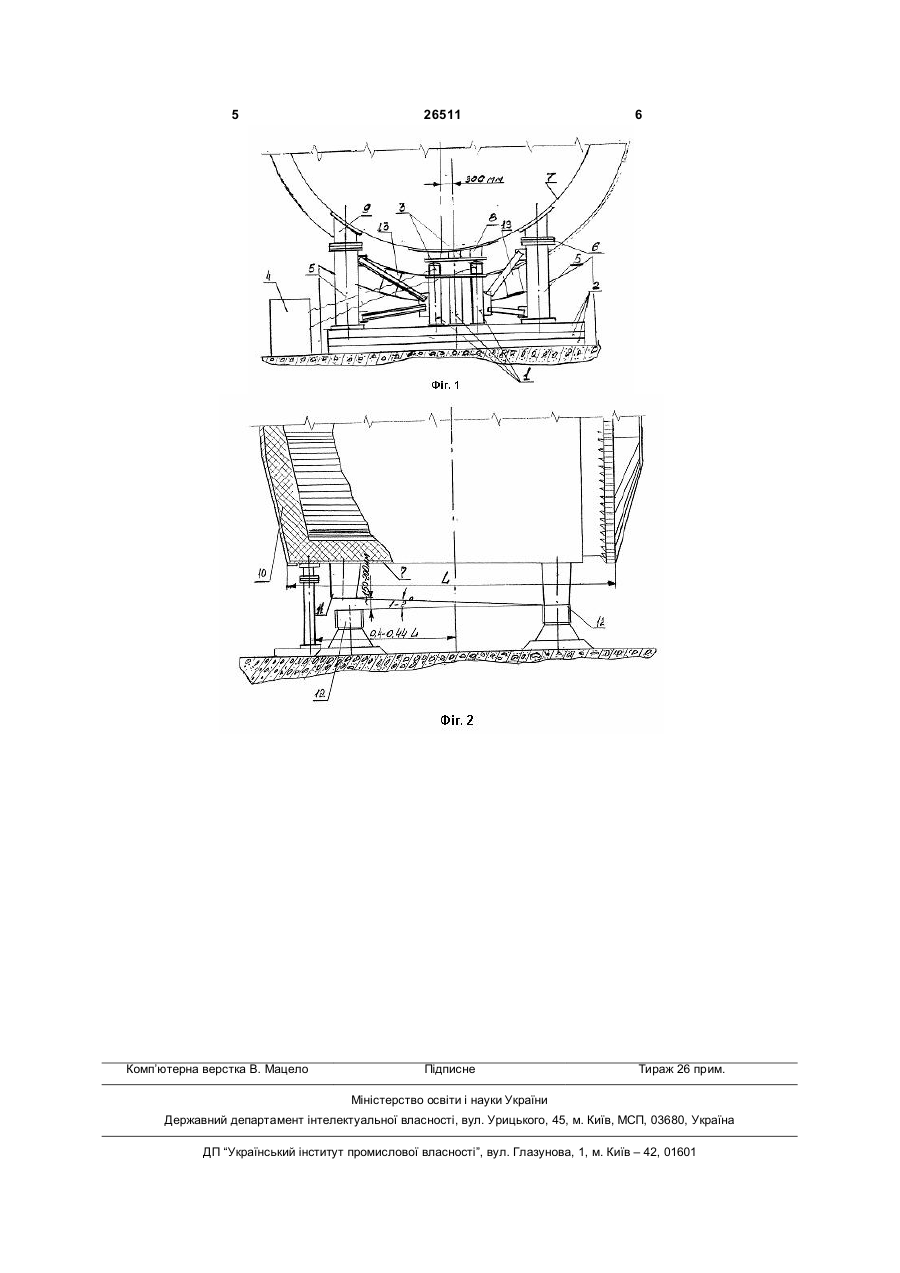

1. Спосіб демонтажу опорної частини міксера для рідкого чавуну, що включає підйом корпуса міксера над опорною частиною й наступний демонтаж останньої, який відрізняється тим, що спочатку за допомогою домкратного пристрою по черзі з кожного боку піднімають корпус міксера над опорною частиною не більше ніж на 1-2° до обрію, потім демонтують останню, після чого опускають 3 26511 4 Нижче сутність пропонованого способу виклай розташованими симетрично щодо осі минаючої дена з посиланням на креслення, де зображено: через центр обертання корпуса міксера. Разом з на Фіг.1 - вид на домкратний пристрій з боку днитим, домкратний пристрій установлюють зі зсувом ща міксера перед підйомом корпуса для демонтайого вертикальної осі симетрії щодо осі центра жу роликоопори; на Фіг.2 - корпус міксера з футекорпуса міксера убік заливального отвору. При рівкою у розрізі в піднятому стані для демонтажу цьому домкратний пристрій установлюють таким роликоопори. чином, що його вертикальна вісь зміщена на відДомкратний пристрій 1 виготовлений з товстостань не більш ніж 0,40-0,44 довжини корпуса мікстінних труб, які встановлені на кілька металевих сера від осі, що проходить через середину корпуплит 2, попередньо покладених на фундамент са. міксера. Домкратний пристрій 1, виконаний симетУстановка домкратного пристрою зі зсувом ричним. Пристрій по різні сторони від його осі сиубік заливального отвору дозволяє встановити метрії встановлюють два гідравлічних домкрати 3, його строго по осі центра обертання корпуса мікз'єднані гумовими шлангами з маслонасосною сера. станцією 4, при цьому вертикальна вісь домкратКрім того, домкратний пристрій необхідно розного пристрою 1 зміщена на 300мм від центра коташувати таким чином, щоб зусилля, що виникарпуса міксера убік заливального отвору й на 0,4ють при підйомі корпусу, не деформували його 0,44 довжини міксера від осі, що минає через його обичайку. Найбільш підходящим у цьому змісті середину. Крім того з домкратним пристроєм за місцем є ділянка корпуса між бандажем і днищем, допомогою швелерів розварені трубчасті опори 5 що прилягає до ребер жорсткості фланця кріпленна верх яких при підйомі міксера укладаються підня днища, причому відстань від крапок додатка кладки 6, а на корпусі 7 міксера приварюються навантаження до середини корпуса становить не опорні стільчики 8 і 9. При одночасній подачі тиску більше 0,40¸0,44 довжини корпуса. Тому домкратвід маслостанції 4 у вільні порожнини домкратів 3 ний пристрій і встановлюють таким чином, що його плунжери домкратів упираються в опорний стільвертикальна вісь зміщена на відстань не більш ніж чик 8 і виробляється підйом корпуса 7 разом з фу0,40-0,44 довжини корпуса міксера від осі минаютерівкою 10, при цьому бандаж 11 піднімається чої через середину корпуса. над роликоопорою 12, для забезпечення безпеки При цьому фланець корпуса міксера виконує підйому й виключення падіння корпуса при раптороль ребра жорсткості, а обрана відстань приклавому виході з ладу одного з домкратів підкладками дення зусиль домкратів забезпечує достатню міц6 постійно ущільнюють зазор, що виникає між труність обичайки корпуса міксера, тобто виключає бчастою опорою 5 і опорним стільчиком 9. Підйом залишкові деформації. здійснюють доти, поки кут підйому корпуса міксера Підйом міксера здійснюють домкратами разом до обрію не складе 1-2°, тобто утвориться зазор з футерівкою, плавно піднімаючи одну сторону до між роликоопорою і бандажем порядку 150-200мм. утворення зазору між бандажем корпуса міксера Після чого ущільнюють зазор між трубчастою опорівним 150-200мм (1-2° щодо обрію), достатнього рою 5 і опорним стільчиком 9, скидають тиск у додля видалення роликоопори для ремонту. Здійсмкратах, стропують роликоопору 12 і за допомонювати підйом корпуса більш ніж на 1° (200мм) гою електромостового крана демонтують над роликоопорою недоцільно, тому що це привероликоопору 12 для ревізії й ремонту. На поле де до зайвих втрат часу й збільшить небезпеку катання у двох - трьох місцях установлюють монзрушення корпуса по другій роликоопорі. Підніматажні підставки 13, домкратами 3 піднімають корти корпус менш 2° (150мм) на думку авторів не пус 7 міксера, витягають частину підкладок і перебажано, тому що це може привести до заклинюспирають корпус міксера бандажем на монтажні вання касети з роликами при підйомі. підставки 13. Нова сукупність обмежувальних і відмітних Після ревізії й ремонту роликоопору монтують ознак є причиною, а технічний результат, що досяу зворотному порядку. гається (збереження футерівки міксера для рідкого Застосування даного способу підйому міксера чавуну й можливість підйому його тільки з одного дозволить скоротити строки ремонту й одержати боку) є їхнім наслідком. Ці технічні результати є економічний ефект не нижче чим 100тис. грн. причиною, а забезпечення економічно доцільного й надійного способу ремонту опорної частини міксера для рідкого чавуну - їхнім наслідком. 5 Комп’ютерна верстка В. Мацело 26511 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
