F03B 3/18 — лопатки статора; направляючі лопатки, наприклад регульовані

Номер патенту: 112995

Опубліковано: 25.11.2016

Автори: Лавінь Сільвен Даніель, Антом Сільвен, Бераль Клод, Уделін Жан-Бернар

МПК: B23P 6/00, F03B 3/18, F03B 3/02 ...

Мітки: установки, перетворення, енергії, модернізації, спосіб, установка, модернізована

Формула / Реферат:

1. Спосіб модернізації установки (2) для перетворення гідравлічної енергії в електричну енергію або механічну енергію і навпаки, що міститьрадіально-осьовий турбонасос (20), який містить робоче колесо (202), рухоме навколо осі (Z202),попередній розподільник (204), що містить статорні лопатки (2040), які утворюють між кожною парою з двох суміжних статорних лопаток перший водопровідний канал (СІ),розподільник (206), який...

Номер патенту: 95151

Опубліковано: 11.07.2011

Автори: Колганенко Вячеслав Іванович, Веремеєнко Ігор Степанович, Шилов Валерій Павлович, Скобцов Володимир Васильович, Зудочкин Ігор Степанович

МПК: F03B 3/18

Мітки: пристрій, здійснення, апарата, гідротурбіни, напрямного, виїмки, спосіб, способу, лопатки

Формула / Реферат:

1. Спосіб виїмки лопатки напрямного апарата гідротурбіни, який полягає в тому, що напрямна лопатка витягується з нижнього підшипника лопатки, який відрізняється тим, що верхнє кільце напрямного апарата і кришка турбіни з елементами підводяться до технологічно необхідного рівня і фіксуються на вказаному рівні, а напрямна лопатка також підводиться до вказаного рівня.2. Пристрій для здійснення способу за п. 1, що містить засоби малої...

Номер патенту: 55140

Опубліковано: 10.12.2010

Автори: Соколов Валентин Геннадійович, Веремеєнко Ігор Степанович, Іванов Сергій Васильович, Зудочкин Ігор Степанович, Шилов Валерій Павлович

МПК: F03B 3/18

Мітки: гес, верхнього, кільцем, апарата, напрямного, з'єднання, кільця, вузол, існуючим, забетонованим, гідротурбіни

Формула / Реферат:

Вузол з'єднання верхнього кільця напрямного апарата гідротурбіни з існуючим на ГЕС забетонованим кільцем, що містить кріпильні елементи, вигородку, огорожу, днища, ущільнювальний елемент, перегородку гумову і епоксидний шар, виконаний завтовшки від днищ до певного рівня, який відрізняється тим, що додатково містить проміжне кільце, кріпильні елементи для останнього і клинові опори; на забетонованому кільці виконані пази, що паралельні...

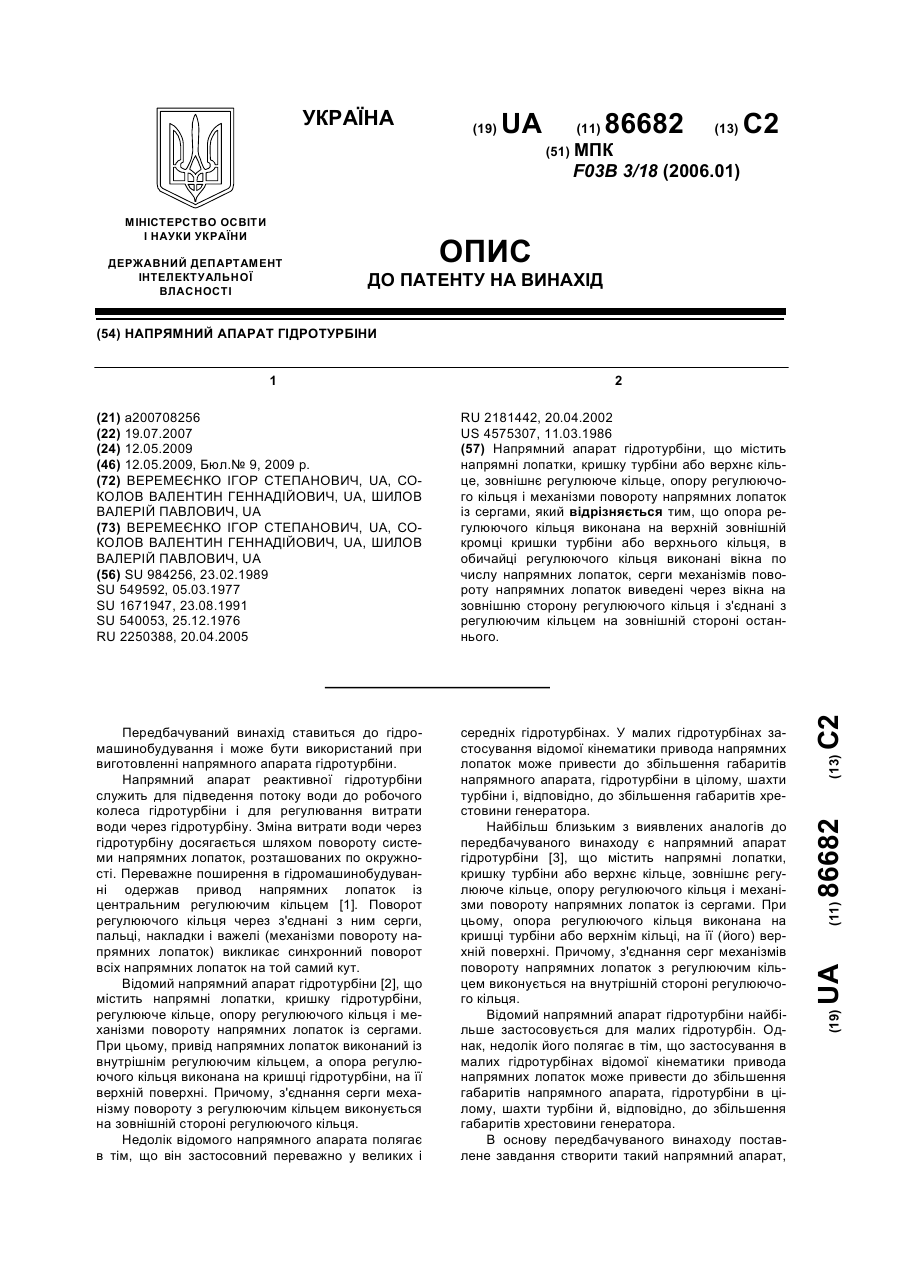

Номер патенту: 86682

Опубліковано: 12.05.2009

Автори: Соколов Валентин Геннадійович, Шилов Валерій Павлович, Веремеєнко Ігор Степанович

МПК: F03B 3/18

Мітки: напрямний, гідротурбіни, апарат

Формула / Реферат:

Напрямний апарат гідротурбіни, що містить напрямні лопатки, кришку турбіни або верхнє кільце, зовнішнє регулююче кільце, опору регулюючого кільця і механізми повороту напрямних лопаток із сергами, який відрізняється тим, що опора регулюючого кільця виконана на верхній зовнішній кромці кришки турбіни або верхнього кільця, в обичайці регулюючого кільця виконані вікна по числу напрямних лопаток, серги механізмів повороту напрямних лопаток...

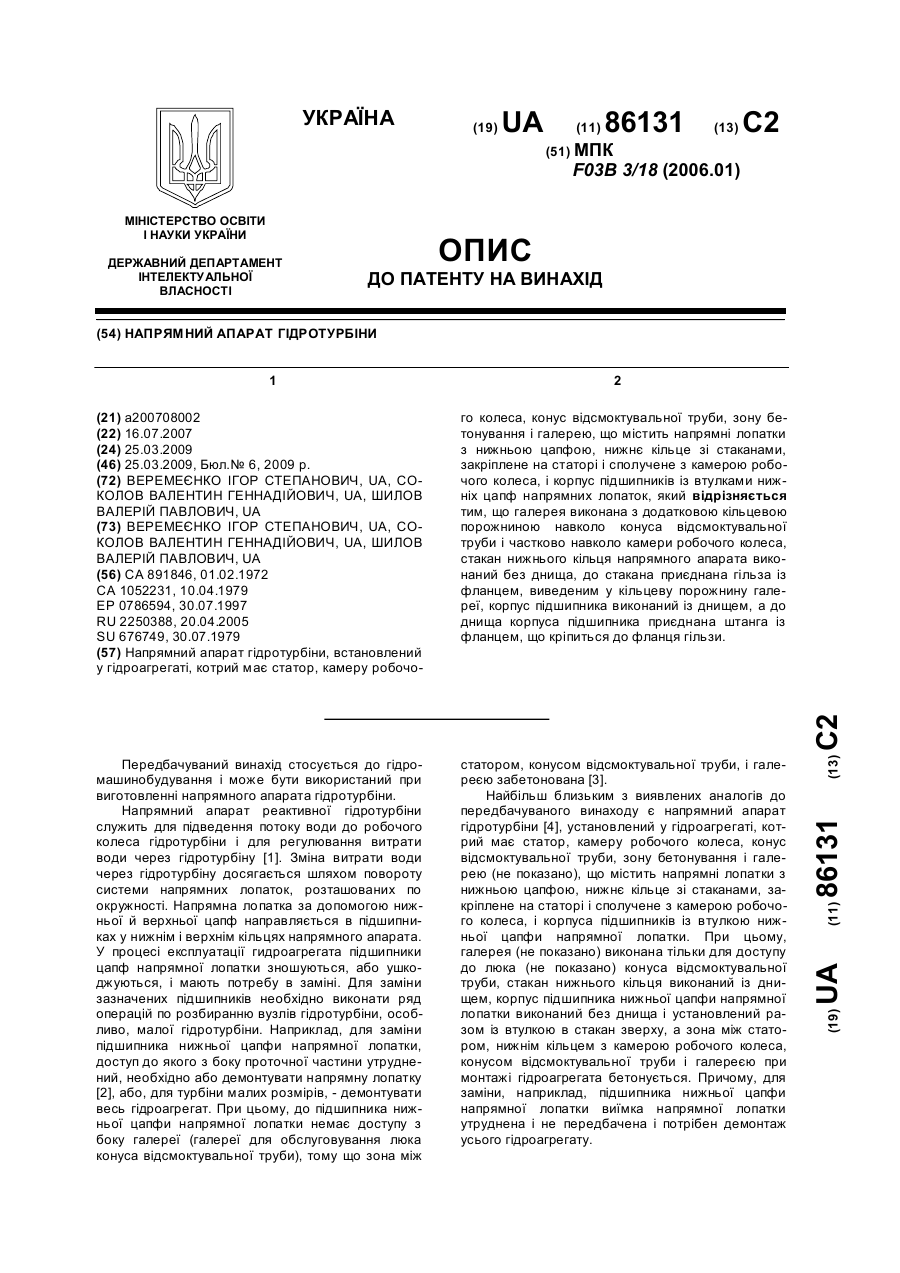

Номер патенту: 86131

Опубліковано: 25.03.2009

Автори: Шилов Валерій Павлович, Соколов Валентин Геннадійович, Веремеєнко Ігор Степанович

МПК: F03B 3/18

Мітки: гідротурбіни, апарат, напрямний

Формула / Реферат:

Напрямний апарат гідротурбіни, встановлений у гідроагрегаті, котрий має статор, камеру робочого колеса, конус відсмоктувальної труби, зону бетонування і галерею, що містить напрямні лопатки з нижньою цапфою, нижнє кільце зі стаканами, закріплене на статорі і сполучене з камерою робочого колеса, і корпус підшипників із втулками нижніх цапф напрямних лопаток, який відрізняється тим, що галерея виконана з додатковою кільцевою порожниною навколо...

Номер патенту: 84672

Опубліковано: 25.11.2008

Автори: Шатель Ален Жан Шарль, Ролен Домінік, Рен Флоран

МПК: F03B 3/18, F01D 9/02

Мітки: двокаскадного, лопаток, кутом, керування, лопаткового, пристрій, апарата, нерухомого, турбореактивного, установлення, двигуна

Формула / Реферат:

Пристрій керування кутом установлення лопаток (2) двокаскадного нерухомого лопаткового апарата, який розташований на кожусі (1) і містить приводний механізм і, для кожного каскаду, двоплечий важіль (7, 8), що обертається на осі (20, 21) кожуха, і тягу (6) керування каскадом, зв'язану з одним плечем двоплечого важеля, причому синхронізуюча тяга (9) зв'язана з іншим плечем щонайменше одного з двоплечих важелів для приведення його в рух, який...

Номер патенту: 83466

Опубліковано: 25.07.2008

Автори: Стассен Рішар, Понтуазо Брюс, Лежар Клод, Тріконне Ніколя

МПК: F01D 17/00, F01D 7/00, F01D 5/00 ...

Мітки: установки, лопатки, важіль, турбомашині, кутом, керування

Формула / Реферат:

1. Важіль керування кутом установки лопатки в турбомашині, перший кінець якого змонтований на поворотній осі лопатки так, щоб обертати її, а другий кінець має циліндричний штифт, який встановлений на контрольному кільці, цей штифт фіксується шляхом обтиснення одного з його кінців в отворі другого кінця важеля і містить кільцеподібний фланець, до якого прикладається другий кінець важеля, причому засоби розподілу навантаження розташовані між...

Номер патенту: 59446

Опубліковано: 15.09.2003

Автори: Шилов Валерій Павлович, Вовк Володимир Михайлович, Гінзбург Віктор Борисович

МПК: F03B 3/18

Мітки: напрямний, апарат, гідромашини

Формула / Реферат:

Напрямний апарат гідромашини, що містить поворотні, лопатки, важелі лопаток, накладки, механізм керування поворотом лопаток, запобіжні елементи і упори, установлені на накладках, для обмеження поворотів лопаток при зруйнуванні запобіжних елементів і для спрощення заміни запобіжних елементів, який відрізняється тим, що упори для обмеження поворотів лопаток і упори для спрощення заміни запобіжних елементів виконані і установлені нарізно, при...

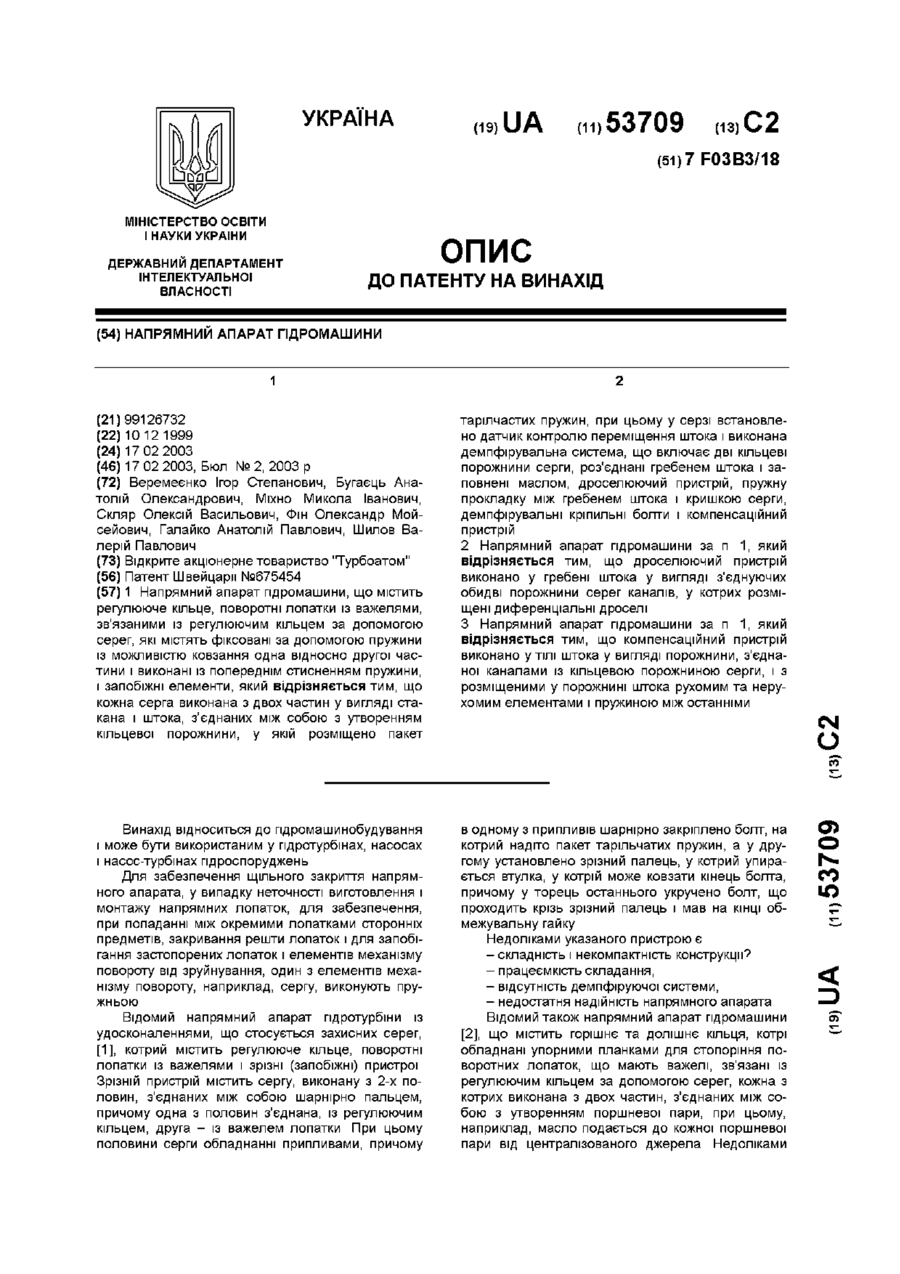

Номер патенту: 53709

Опубліковано: 17.02.2003

Автори: Фін Олександр Мойсейович, Міхно Микола Іванович, Галайко Анатолій Павлович, Бугаєць Анатолій Олександрович, Скляр Олексій Васильович, Шилов Валерій Павлович, Веремеєнко Ігор Степанович

МПК: F03B 3/18

Мітки: гідромашини, напрямний, апарат

Формула / Реферат:

1. Напрямний апарат гідромашини, що містить регулююче кільце, поворотні лопатки із важелями, зв'язаними із регулюючим кільцем за допомогою серег, які містять фіксовані за допомогою пружини із можливістю ковзання одна відносно другої частини і виконані із попереднім стисненням пружини, і запобіжні елементи, який відрізняється тим, що кожна серга виконана з двох частин у вигляді стакана і штока, з’єднаних між собою з утворенням кільцевої...

Номер патенту: 51842

Опубліковано: 16.12.2002

Автори: Шилов Валерій Павлович, Шайн Софія Борисівна, Зудочкин Ігор Степанович, Веремеєнко Ігор Степанович

МПК: F03B 3/18

Мітки: апарат, гідромашини, напрямний

Формула / Реферат:

Напрямний апарат гідромашини, що містить поворотні лопатки, важелі лопаток, накладки, запобіжні елементи і упори, установлені на важелях, який відрізняється тим, що упори установлені на бокових гранях важелів, виконані у вигляді профільованих елементів з можливістю взаємодії  з важелями сусідніх лопаток.

Номер патенту: 48265

Опубліковано: 15.08.2002

Автори: Хухрянський Іван Олексійович, Тараненко Олександр Юхимович, Тимченко Юрій Костянтинович, Шайн Софія Борисівна, Веремеєнко Ігор Степанович, Шилов Валерій Павлович, Кунин Михайло Якович, Маслов Анатолій Ігнатович

МПК: F03B 3/18

Мітки: демонтажу, зношуваних, проточної, частини, елементів, гідромашини, спосіб

Формула / Реферат:

Спосіб демонтажу зношуваних елементів проточної частини гідромашини, як-от: лопаток напрямного апарата, нерухомих ущільнювальних кілець робочого колеса і облицювальних листів кришки гідромашини та долішнього кільця напрямного апарата, який полягає у первісному демонтажі робочих елементів, розміщених на кришці гідромашини, у підйомі кришки гідромашини, регулюючого кільця та підшипника напрямного, в наступному виведенні з робочих гнізд...

Номер патенту: 24883

Опубліковано: 06.10.1998

Автор: Ландау Юрій Олександрович

МПК: F03B 3/18

Мітки: подвійного, гідротурбіна, регулювання

Формула / Реферат:

1. Гідротурбіна подвійного регулювання, робоче колесо якої спряжено водоводом із спіральною камерою, яка містить в собі статор, направляючий апарат з двома рядами концентрично розміщених лопаток, із яких лопатки внутрішнього ряду по відношенню до робочого колеса виконані незамкнутими, і відсмоктувальну трубу, яка відрізняється тим, що між статором і незамкнутими лопатками встановлено другий статор, що взаємодіє з незамкнутими...

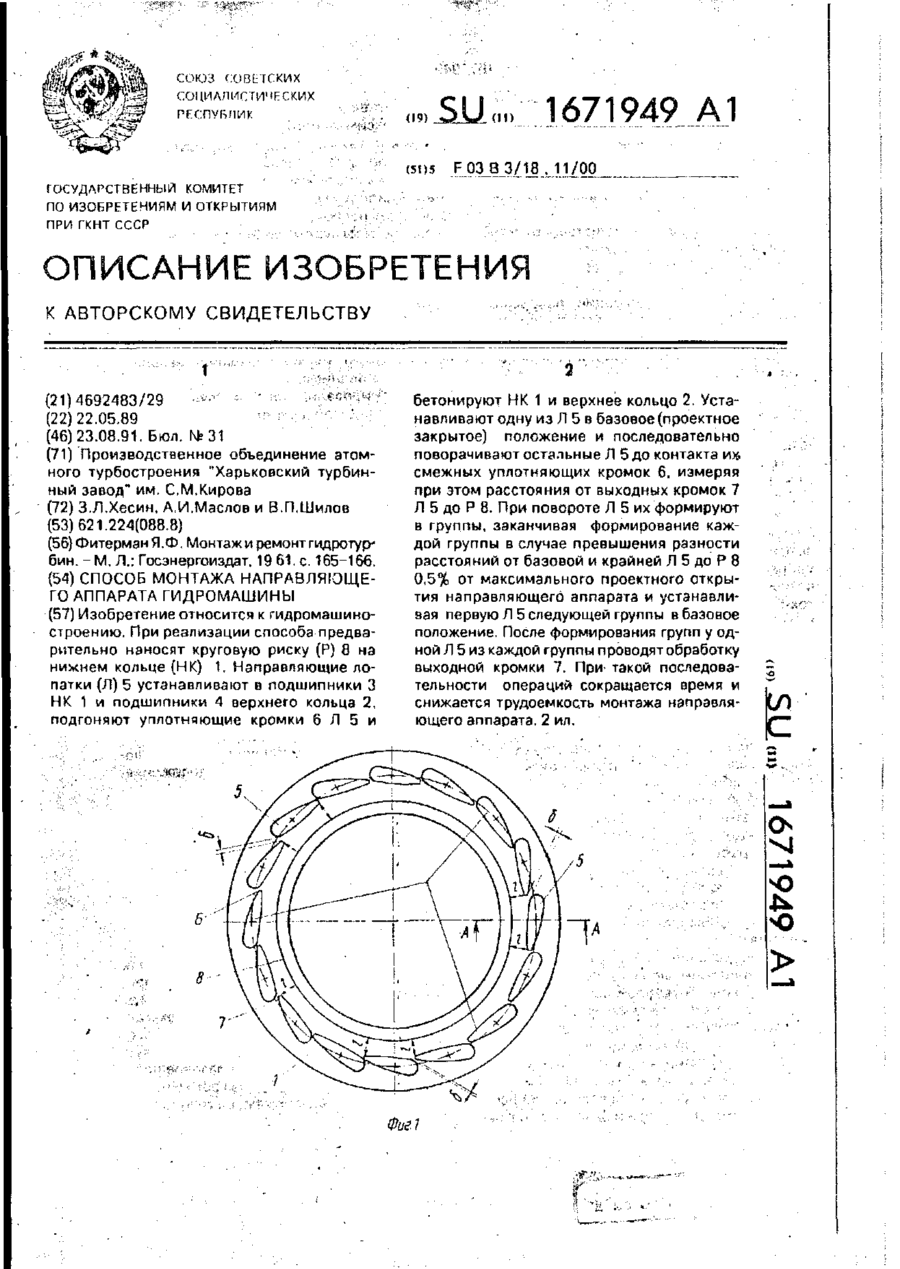

Номер патенту: 16452

Опубліковано: 29.08.1997

Автори: Маслов Анатолій Ігнатович, Хесін Зіновій Леонідович, Шилов Валерій Павлович

МПК: F03B 11/00, F03B 3/18

Мітки: апарата, спосіб, монтажу, гідромашини, напрямного

Формула / Реферат:

Способ монтажа направляющего аппарата гидромашины, включающий установку лопаток в подшипники, подгонку уплотняющих кромок ло­паток, поворот базовой лопатки в проектное за­крытое положение, последовательный поворот остальных лопаток до контакта их смежных уплот­няющих кромок, обработку выходной кромки ло­патки и бетонирование верхнего и нижнего колец, отличающийся тем, что, с целью сокращения вре­мени и снижения трудоемкости монтажа,...

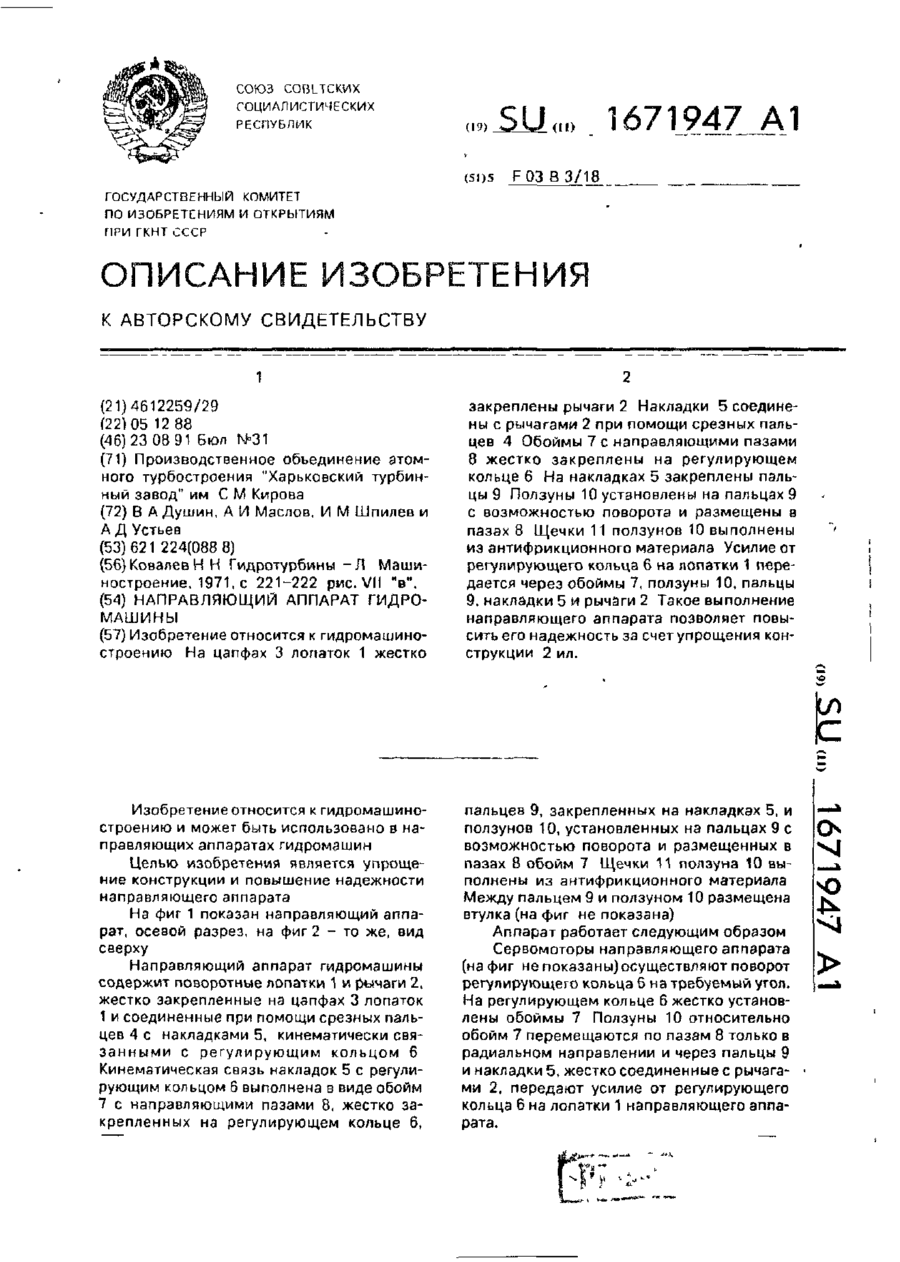

Номер патенту: 16453

Опубліковано: 29.08.1997

Автори: Уст'єв Анатолій Давидович, Шпильов Ігор Михайлович, Маслов Анатолій Ігнатович, Душин Віктор Олексійович

МПК: F03B 3/18

Мітки: апарат, гідромашиhи, hапрямhий

Формула / Реферат:

Электропривод постоянного тока по авт. cв. № 1317626, отличающийся тем, что, с целью повышения быстродействия, регулятор скорости выполнен с управляемым делителем выходного сигнала и дополнительно введены логический элемент 2-2И-2ИЛИ-НЕ и два амплитудных дискриминатора, входы которых подключены соответственно к выходам датчика якорного тока и тахогенератора, а выходы каждого из амплитудных дискриминаторов подключены ко входам разных элементов...

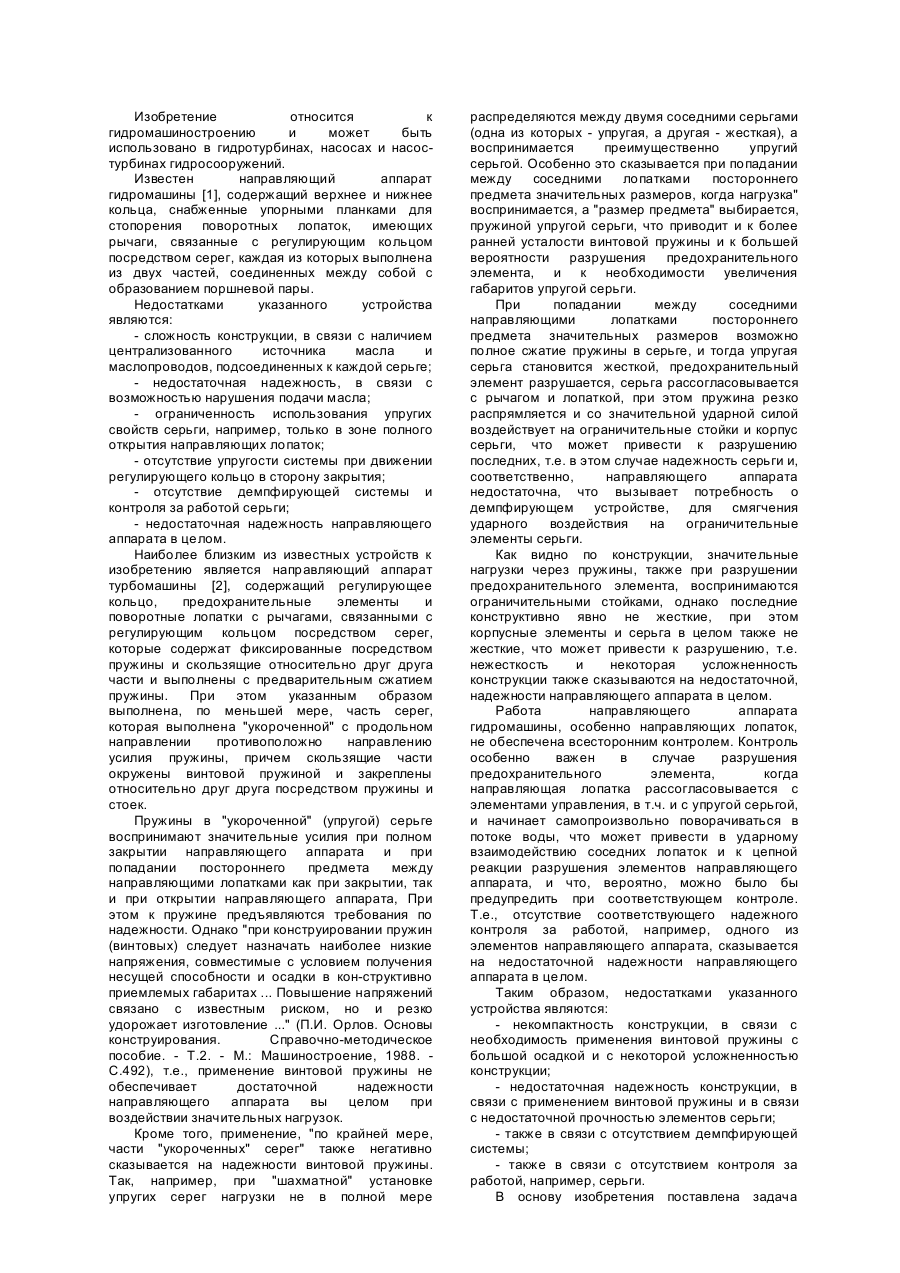

Номер патенту: 15225

Опубліковано: 30.06.1997

Автори: Скляр Олексій Васильович, Шилов Валерій Павлович, Веремеєнко Ігор Степанович, Галайко Анатолій Павлович, Бугаєць Анатолій Александрович, Фін Олександр Мойсейович, Міхно Микола Іванович

МПК: F03B 3/18

Мітки: гідромашиhи, апарат, hапрямhий

Формула / Реферат:

1. Направляющий аппарат гидромашины, содержащий регулирующее кольцо, поворотные лопатки с рычагами, связанными с регулирующим кольцом посредством серег, которые содержат фиксированные посредством пружины с возможностью скольжения относительно друг друга части и выполнены с предварительным сжатием пружины и предохранительные элементы, отличающийся тем, что каждая серьга выполнена из двух частей в виде стакана и штока, соединенных между собой с...

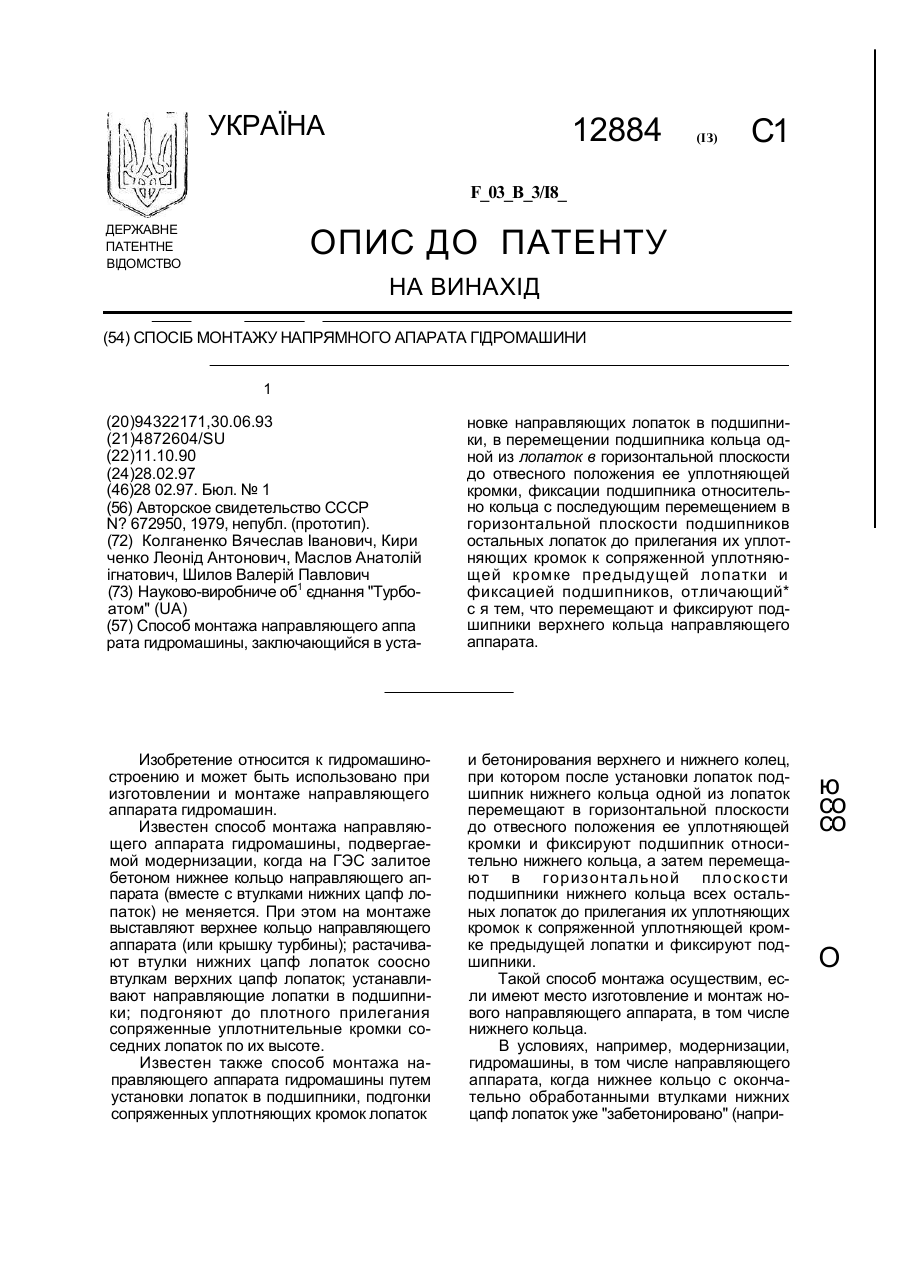

Номер патенту: 12884

Опубліковано: 28.02.1997

Автори: Шилов Валерій Павлович, Колганенко Вячеслав Іванович, Маслов Анатолій Ігнатович, Кириченко Леонід Антонович

МПК: F03B 3/18

Мітки: апарату, спосіб, монтажу, напрямного, гідромашини

Формула / Реферат:

Способ монтажа направляющего аппарата гидромашины, заключающийся в установке направляющих лопаток в подшипники, в перемещении подшипника кольца одной из лопаток в горизонтальной плоскости до отвесного положения ее уплотняющей кромки, фиксации подшипника относительно кольца с последующим перемещением в горизонтальной плоскости подшипников остальных лопаток до прилегания их уплотняющих кромок к сопряженной уплотняющей кромке предыдущей лопатки...
