Поїлка для тварин

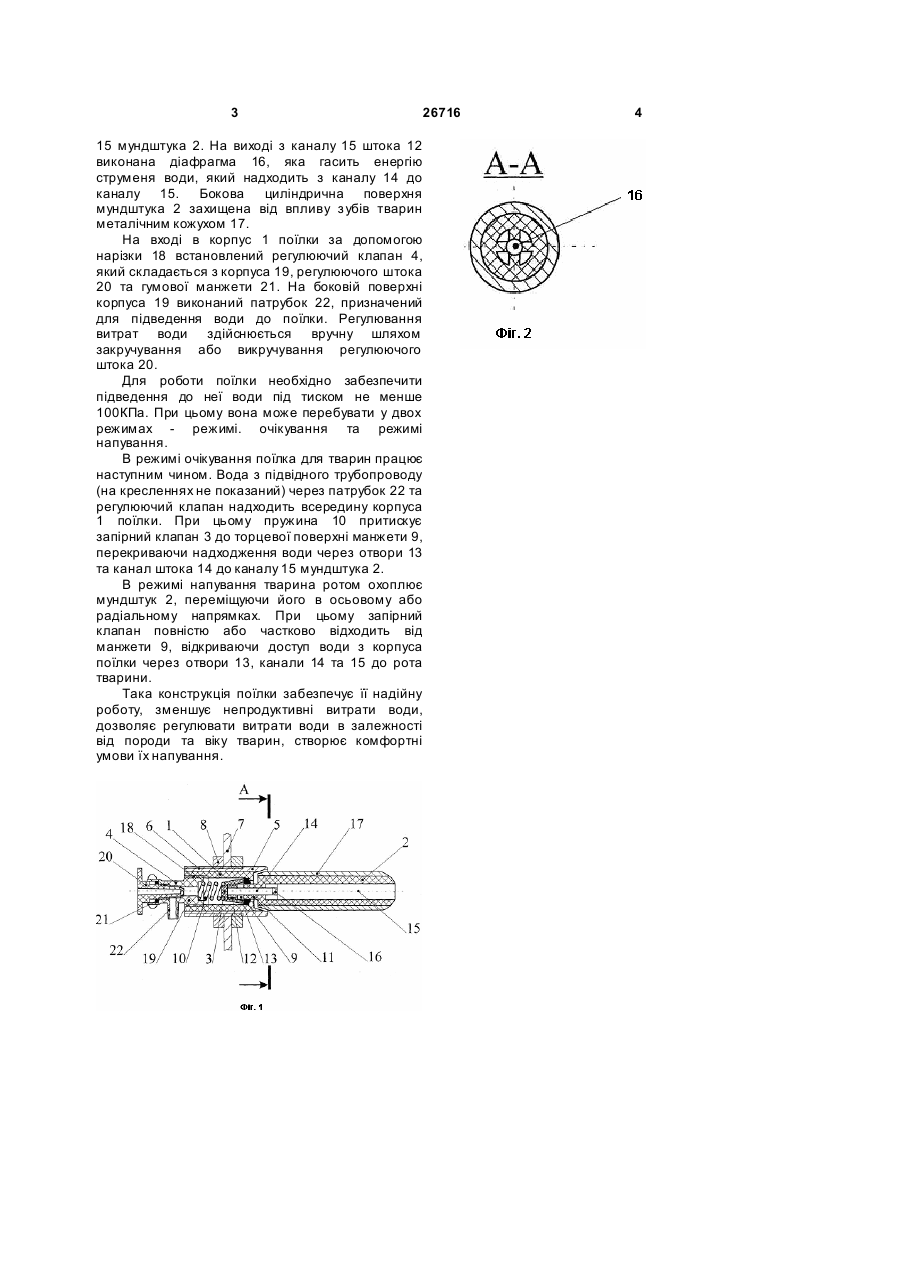

Поїлка для тварин, що містить корпус, напувальний мундштук, запірний клапан, гумову манжету, яка відрізняє ться тим, що гумова манжета виконана з можливістю одночасного виконання функції ущільнення напувального мундштука та герметизації запірного клапана, причому запірний клапан виконаний у вигляді чаші, вн утрішня порожнина якої з’єднана з каналом напувального мундштука, оснащена гасником енергії струменя у вигляді діафрагми. (19) (21) u200702849 (22) 19.03.2007 (24) 10.10.2007 (72) ЧЕРКУН ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA, П АПАЗОВ ВІКТОР ПАВЛОВИЧ, U A, ЧЕРКУН КАТЕРИН А ОЛЕКСАНДРІВН А, U A, ПАП АЗОВ СЕРГІЙ ВІКТОРОВИЧ, U A (73) ЧЕРКУН ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, UA, П АПАЗОВ ВІКТОР ПАВЛОВИЧ, U A, ЧЕРКУН КАТЕРИН А ОЛЕКСАНДРІВН А, U A, ПАП АЗОВ СЕРГІЙ ВІКТОРОВИЧ, U A 3 26716 15 мундштука 2. На виході з каналу 15 штока 12 виконана діафрагма 16, яка гасить енергію струменя води, який надходить з каналу 14 до каналу 15. Бокова циліндрична поверхня мундштука 2 захищена від впливу з убів тварин металічним кожухом 17. На вході в корпус 1 поїлки за допомогою нарізки 18 встановлений регулюючий клапан 4, який складається з корпуса 19, регулюючого штока 20 та гумової манжети 21. На боковій поверхні корпуса 19 виконаний патрубок 22, призначений для підведення води до поїлки. Регулювання витрат води здійснюється вручну шляхом закручування або викручування регулюючого штока 20. Для роботи поїлки необхідно забезпечити підведення до неї води під тиском не менше 100КПа. При цьому вона може перебувати у двох режимах - режимі. очікування та режимі напування. В режимі очікування поїлка для тварин працює наступним чином. Вода з підвідного трубопроводу (на кресленнях не показаний) через патрубок 22 та регулюючий клапан надходить всередину корпуса 1 поїлки. При цьому пружина 10 притискує запірний клапан 3 до торцевої поверхні манжети 9, перекриваючи надходження води через отвори 13 та канал штока 14 до каналу 15 мундштука 2. В режимі напування тварина ротом охоплює мундштук 2, переміщуючи його в осьовому або радіальному напрямках. При цьому запірний клапан повністю або частково відходить від манжети 9, відкриваючи доступ води з корпуса поїлки через отвори 13, канали 14 та 15 до рота тварини. Така конструкція поїлки забезпечує її надійну роботу, зменшує непродуктивні витрати води, дозволяє регулювати витрати води в залежності від породи та віку тварин, створює комфортні умови їх напування. 4
