Спосіб ізоляції подових труб методичної печі

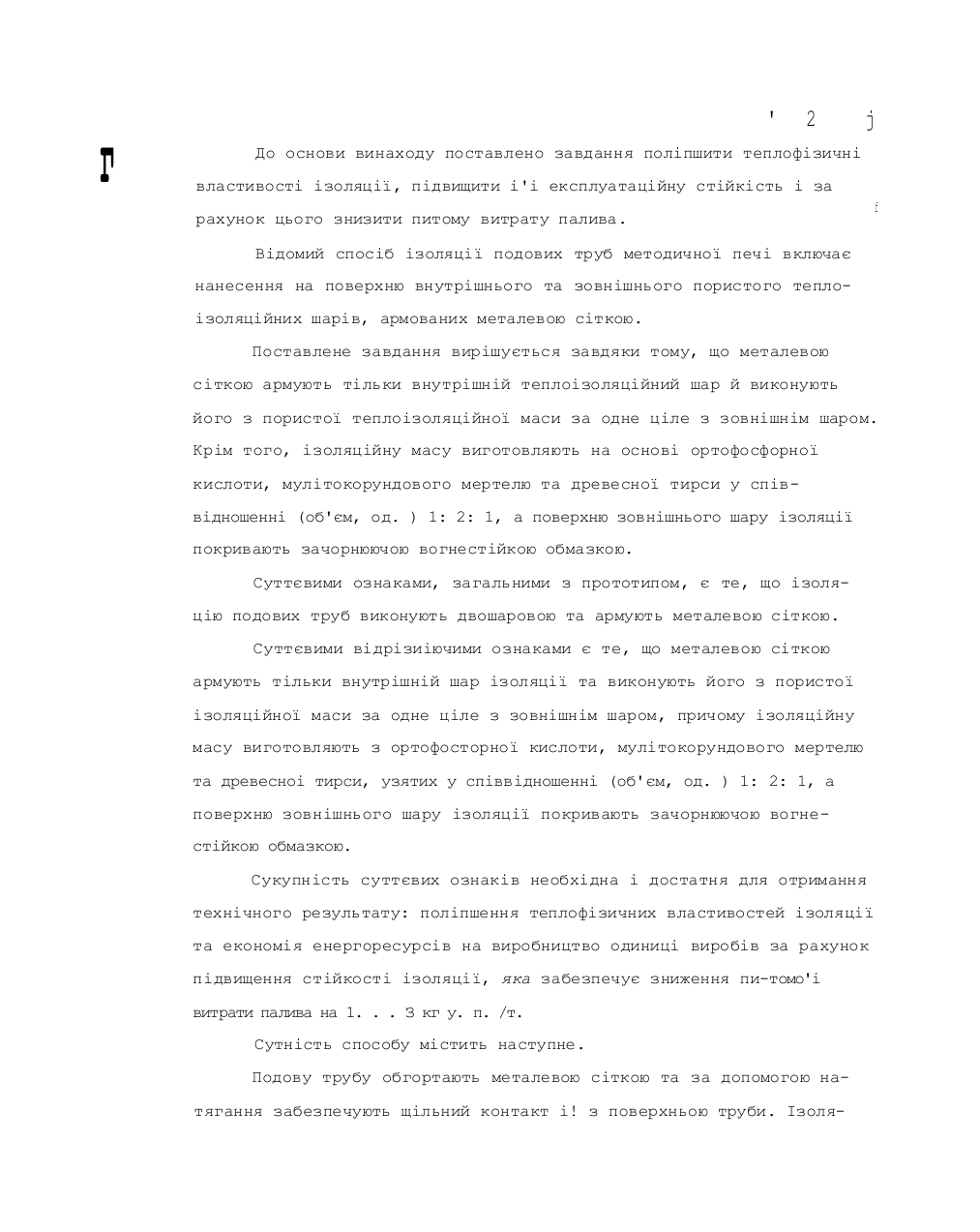

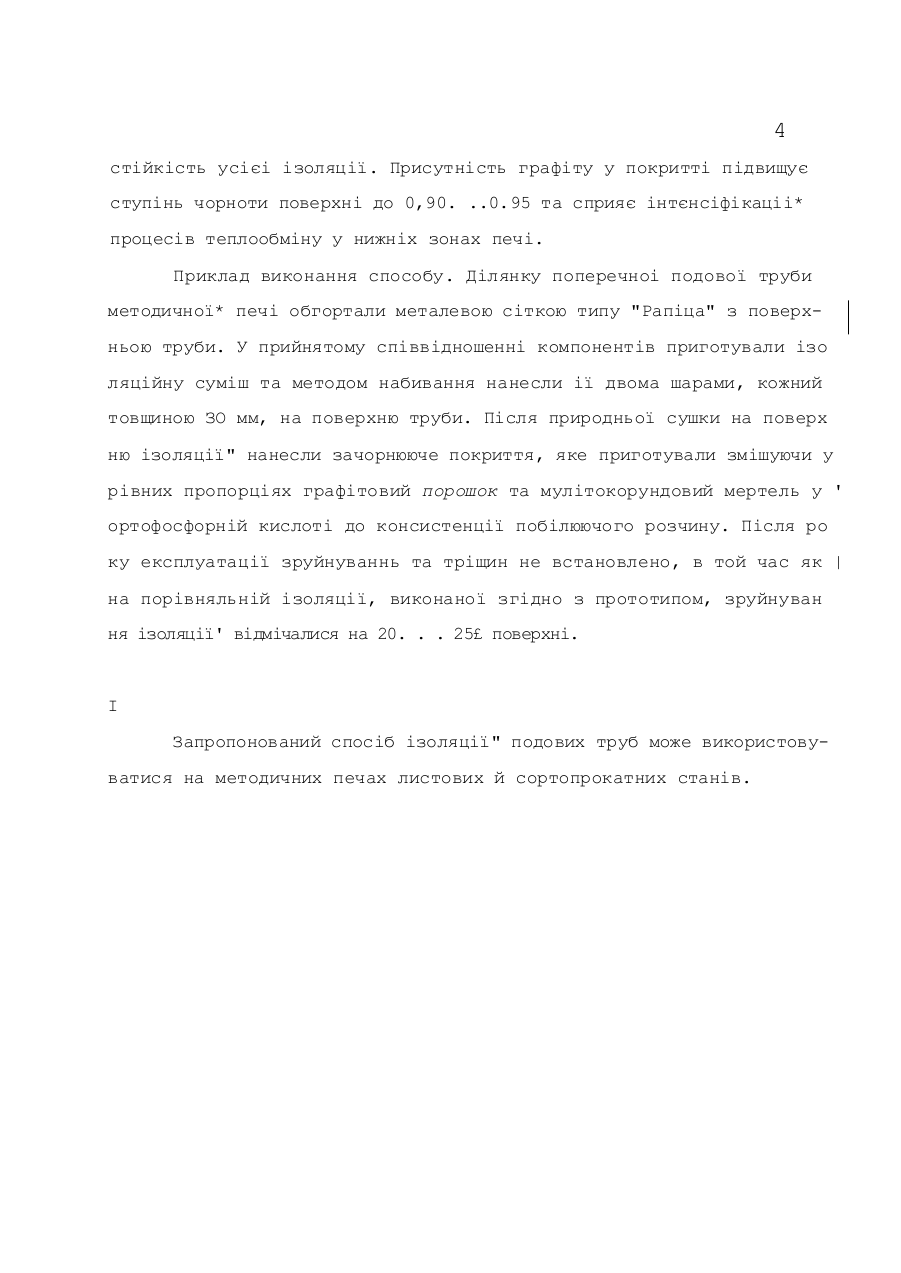

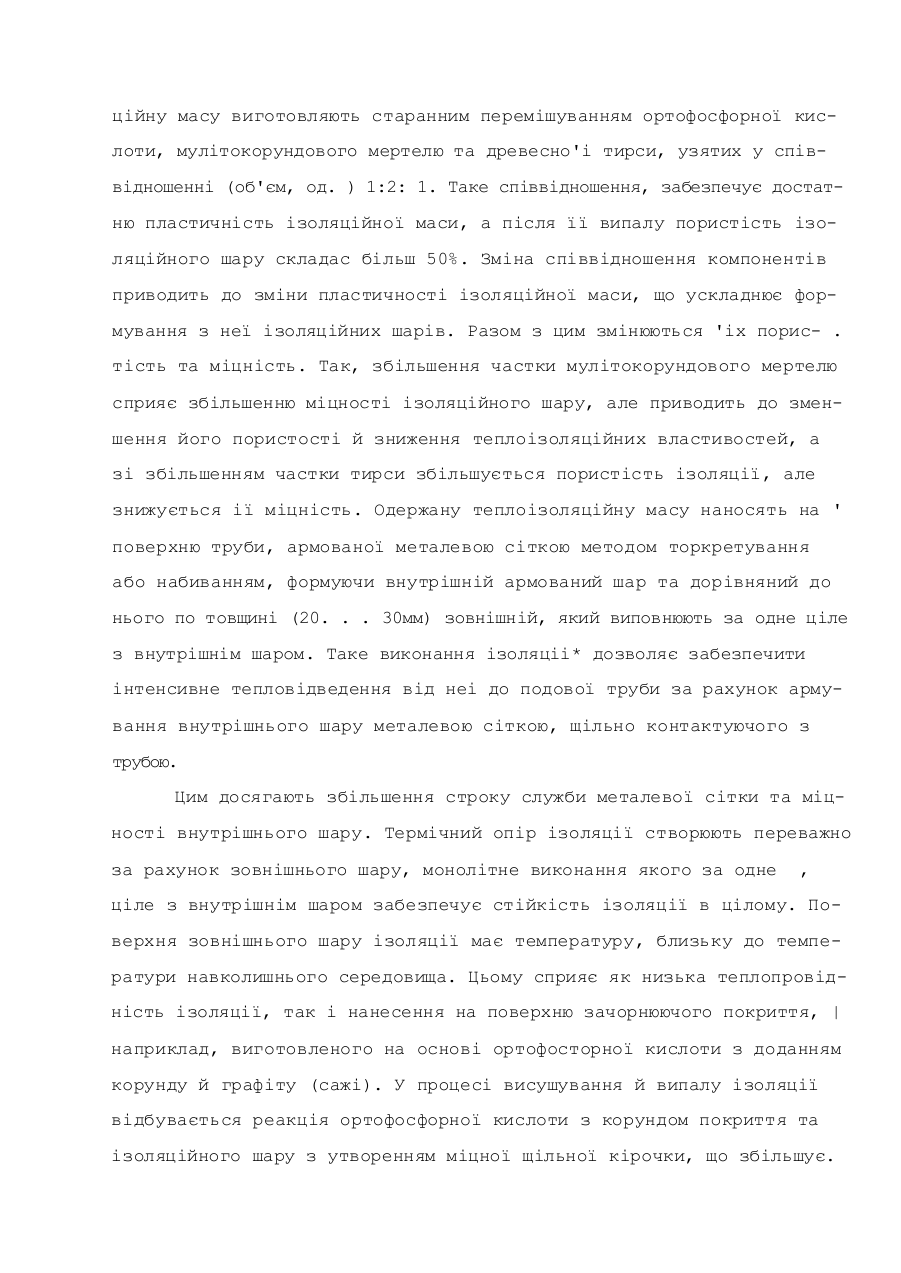

M.flJk6 С П О С І Б І З О Л Я Ц І Ї Fifii/ Sf/oo F27 g 3/ 00 П О Д О В И Х ТР УБ Винахід відноситься до галузі металургійного виробництва та може використовуватися при нагріванні заготівок у методичних печах перед прокатуванням на листових та сортових станах. Відомим є спосіб багатошарової ізоляції подових труб методичної печі, включаючий нанесення теплоізоляційного та захисного шарів з розділяючим шаром вигораючого матеріалу (А. с. СССР fe892173, кл. F21D 1/16, F21B 13/10, 1981г.). Недоліком способу є висока трудомісткість виготовлення ізоляціі* та недостатня ії надійність в зксплуатаціі', зумовлена низькою стійкістю зовнішнього захисного шару. Найбільш близьким до запропонованого способу ізоляції є спосіб, включаючий нанесення внутрішнього та зовнішнього теплоізоляційних жарів, армування їх металевою сіткою, причому зовнішній шар виконують пористим (А. с. СССР №1135998, кл. F27D 3/02, 1985г. ). Цей спосіб ізоляції подових труб, у порівнянні з попереднім, забезпечує більш високий термічний опір, а також підвищує термін служби пригідності ізоляції. Недоліком способу також є висока вартість виготовлення ізоляції та все ще недостатня її стійкість, яка визначається стійкістю металевої сітки зовнішнього шару, особливо на ділянках з високою температурою. Оскільки зовнішній шар виконують пористим, він є газопроникаючим. Це приводить до окислення металевої сітки, збільшення ії об'єму та зруйнування зовнішнього шару ізоляції вже через рік з початку експлуатації. Армування зовнішнього шару сіткою з нержавіючої сталі збільшує вартість ізоляції та не виправдовує себе економічно. г ' 2 j До основи винаходу поставлено завдання поліпшити теплофізичні властивості ізоляції, підвищити і'і експлуатаційну стійкість і за рахунок цього знизити питому витрату палива. f Відомий спосіб ізоляції подових труб методичної печі включає нанесення на поверхню внутрішнього та зовнішнього пористого теплоізоляційних шарів, армованих металевою сіткою. Поставлене завдання вирішується завдяки тому, що металевою сіткою армують тільки внутрішній теплоізоляційний шар й виконують його з пористої теплоізоляційної маси за одне ціле з зовнішнім шаром. Крім того, ізоляційну масу виготовляють на основі ортофосфорної кислоти, мулітокорундового мертелю та древесної тирси у співвідношенні (об'єм, од. ) 1: 2: 1, а поверхню зовнішнього шару ізоляції покривають зачорнюючою вогнестійкою обмазкою. Суттєвими ознаками, загальними з прототипом, є те, що ізоляцію подових труб виконують двошаровою та армують металевою сіткою. Суттєвими відрізиіючими ознаками є те, що металевою сіткою армують тільки внутрішній шар ізоляції та виконують його з пористої ізоляційної маси за одне ціле з зовнішнім шаром, причому ізоляційну масу виготовляють з ортофосторної кислоти, мулітокорундового мертелю та древесноі тирси, узятих у співвідношенні (об'єм, од. ) 1: 2: 1, а поверхню зовнішнього шару ізоляції покривають зачорнюючою вогнестійкою обмазкою. Сукупність суттєвих ознаків необхідна і достатня для отримання технічного результату: поліпшення теплофізичних властивостей ізоляції та економія енергоресурсів на виробництво одиниці виробів за рахунок підвищення стійкості ізоляції, яка забезпечує зниження пи-томо'і витрати палива на 1. . . З кг у. п. /т. Сутність способу містить наступне. Подову трубу обгортають металевою сіткою та за допомогою натягання забезпечують щільний контакт і! з поверхньою труби. Ізоля ційну масу виготовляють старанним перемішуванням ортофосфорної кислоти, мулітокорундового мертелю та древесно'і тирси, узятих у співвідношенні (об'єм, од. ) 1:2: 1. Таке співвідношення, забезпечує достатню пластичність ізоляційної маси, а після її випалу пористість ізоляційного шару складас більш 50%. Зміна співвідношення компонентів приводить до зміни пластичності ізоляційної маси, що ускладнює формування з неї ізоляційних шарів. Разом з цим змінюються 'іх порис- . тість та міцність. Так, збільшення частки мулітокорундового мертелю сприяє збільшенню міцності ізоляційного шару, але приводить до зменшення його пористості й зниження теплоізоляційних властивостей, а зі збільшенням частки тирси збільшується пористість ізоляції, але знижується ії міцність. Одержану теплоізоляційну масу наносять на ' поверхню труби, армованої металевою сіткою методом торкретування або набиванням, формуючи внутрішній армований шар та дорівняний до нього по товщині (20. . . 30мм) зовнішній, який виповнюють за одне ціле з внутрішнім шаром. Таке виконання ізоляціі* дозволяє забезпечити інтенсивне тепловідведення від неі до подової труби за рахунок армування внутрішнього шару металевою сіткою, щільно контактуючого з трубою. Цим досягають збільшення строку служби металевої сітки та міцності внутрішнього шару. Термічний опір ізоляції створюють переважно за рахунок зовнішнього шару, монолітне виконання якого за одне , ціле з внутрішнім шаром забезпечує стійкість ізоляції в цілому. Поверхня зовнішнього шару ізоляції має температуру, близьку до температури навколишнього середовища. Цьому сприяє як низька теплопровідність ізоляції, так і нанесення на поверхню зачорнюючого покриття, | наприклад, виготовленого на основі ортофосторної кислоти з доданням корунду й графіту (сажі). У процесі висушування й випалу ізоляції відбувається реакція ортофосфорної кислоти з корундом покриття та ізоляційного шару з утворенням міцної щільної кірочки, що збільшує. 4 стійкість усієі ізоляції. Присутність графіту у покритті підвищує ступінь чорноти поверхні до 0,90. ..0.95 та сприяє інтєнсіфікаціі* процесів теплообміну у нижніх зонах печі. Приклад виконання способу. Ділянку поперечноі подової труби методичної* печі обгортали металевою сіткою типу "Рапіца" з поверхньою труби. У прийнятому співвідношенні компонентів приготували ізо ляційну суміш та методом набивання нанесли ії двома шарами, кожний товщиною ЗО мм, на поверхню труби. Після природньої сушки на поверх ню ізоляції" нанесли зачорнююче покриття, яке приготували змішуючи у рівних пропорціях графітовий порошок та мулітокорундовий мертель у ' ортофосфорній кислоті до консистенції побілюючого розчину. Після ро ку експлуатації зруйнуваннь та тріщин не встановлено, в той час як | на порівняльній ізоляції, виконаної згідно з прототипом, зруйнуван ня ізоляції' відмічалися на 20. . . 25£ поверхні. І Запропонований спосіб ізоляції" подових труб може використовуватися на методичних печах листових й сортопрокатних станів.
