Вантажозахоплювальний пристрій

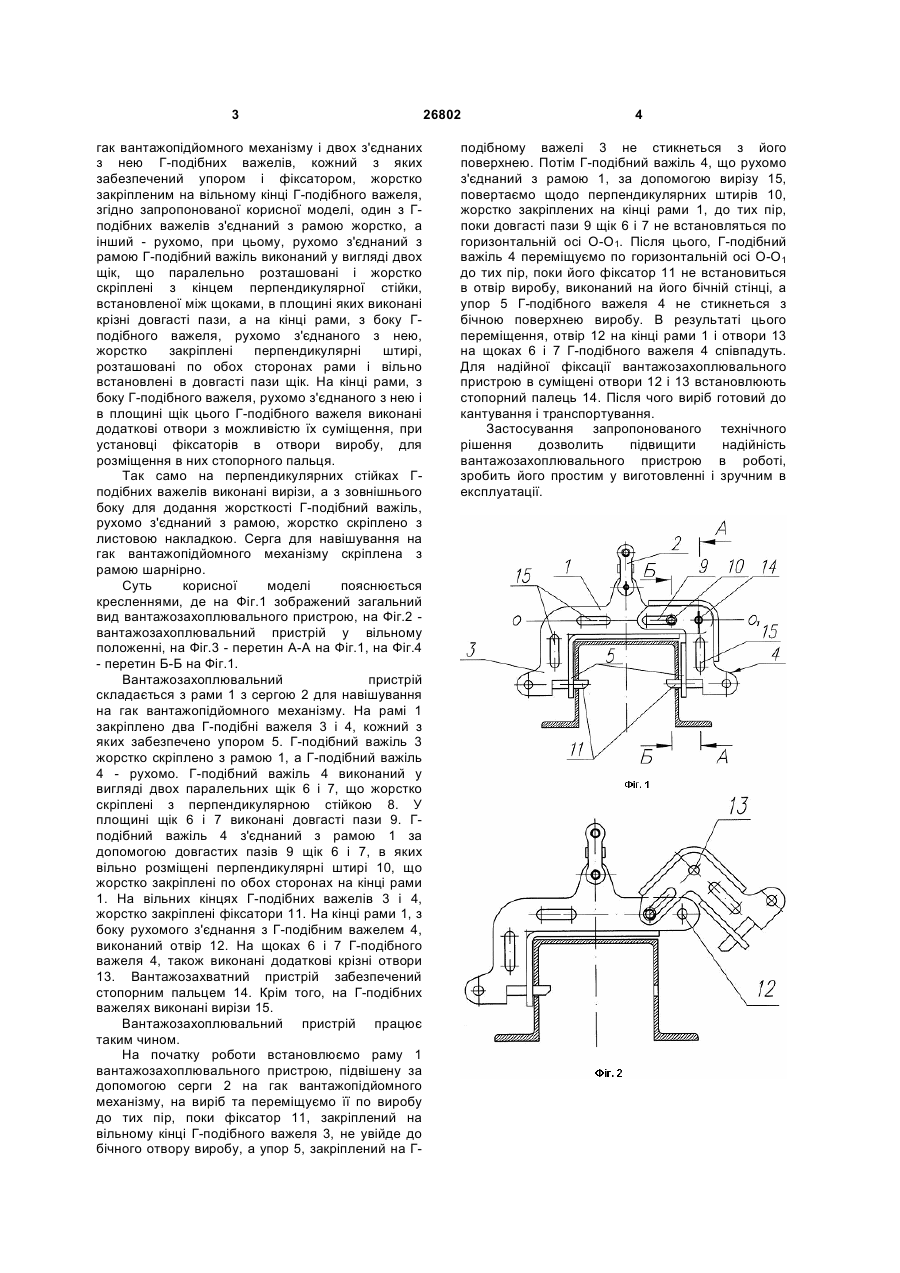

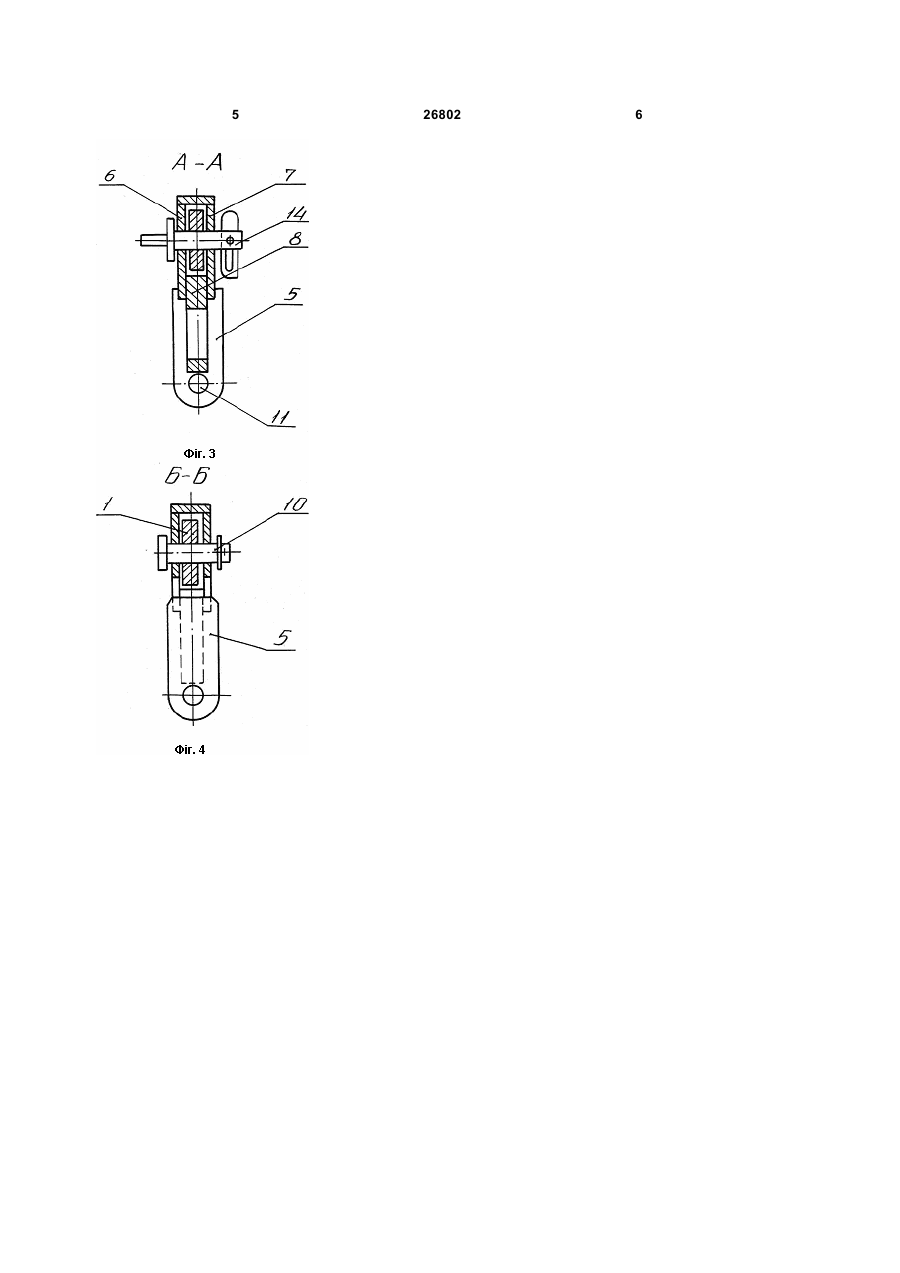

1. Вантажозахоплювальний пристрій, що складається з рами з сергою для навішування на гак вантажопідйомного механізму і двох скріплених з нею Г-подібних важелів, кожний з яких забезпечений упором і фіксатором, жорстко закріпленим на вільному кінці Г-подібного важеля, який відрізняється тим, що один з Г-подібних важелів з'єднаний з рамою жорстко, а інший рухомо, при цьому рухомо з'єднаний з рамою Гподібний важіль виконаний у вигляді двох щік, що паралельно розташовані і жорстко скріплені з кінцем перпендикулярної стійки, встановленої між U 1 3 гак вантажопідйомного механізму і двох з'єднаних з нею Г-подібних важелів, кожний з яких забезпечений упором і фіксатором, жорстко закріпленим на вільному кінці Г-подібного важеля, згідно запропонованої корисної моделі, один з Гподібних важелів з'єднаний з рамою жорстко, а інший - рухомо, при цьому, рухомо з'єднаний з рамою Г-подібний важіль виконаний у вигляді двох щік, що паралельно розташовані і жорстко скріплені з кінцем перпендикулярної стійки, встановленої між щоками, в площині яких виконані крізні довгасті пази, а на кінці рами, з боку Гподібного важеля, рухомо з'єднаного з нею, жорстко закріплені перпендикулярні штирі, розташовані по обох сторонах рами і вільно встановлені в довгасті пази щік. На кінці рами, з боку Г-подібного важеля, рухомо з'єднаного з нею і в площині щік цього Г-подібного важеля виконані додаткові отвори з можливістю їх суміщення, при установці фіксаторів в отвори виробу, для розміщення в них стопорного пальця. Так само на перпендикулярних стійках Гподібних важелів виконані вирізи, а з зовнішнього боку для додання жорсткості Г-подібний важіль, рухомо з'єднаний з рамою, жорстко скріплено з листовою накладкою. Серга для навішування на гак вантажопідйомного механізму скріплена з рамою шарнірно. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображений загальний вид вантажозахоплювального пристрою, на Фіг.2 вантажозахоплювальний пристрій у вільному положенні, на Фіг.3 - перетин А-А на Фіг.1, на Фіг.4 - перетин Б-Б на Фіг.1. Вантажозахоплювальний пристрій складається з рами 1 з сергою 2 для навішування на гак вантажопідйомного механізму. На рамі 1 закріплено два Г-подібні важеля 3 і 4, кожний з яких забезпечено упором 5. Г-подібний важіль 3 жорстко скріплено з рамою 1, а Г-подібний важіль 4 - рухомо. Г-подібний важіль 4 виконаний у вигляді двох паралельних щік 6 і 7, що жорстко скріплені з перпендикулярною стійкою 8. У площині щік 6 і 7 виконані довгасті пази 9. Гподібний важіль 4 з'єднаний з рамою 1 за допомогою довгастих пазів 9 щік 6 і 7, в яких вільно розміщені перпендикулярні штирі 10, що жорстко закріплені по обох сторонах на кінці рами 1. На вільних кінцях Г-подібних важелів 3 і 4, жорстко закріплені фіксатори 11. На кінці рами 1, з боку рухомого з'єднання з Г-подібним важелем 4, виконаний отвір 12. На щоках 6 і 7 Г-подібного важеля 4, також виконані додаткові крізні отвори 13. Вантажозахватний пристрій забезпечений стопорним пальцем 14. Крім того, на Г-подібних важелях виконані вирізи 15. Вантажозахоплювальний пристрій працює таким чином. На початку роботи встановлюємо раму 1 вантажозахоплювального пристрою, підвішену за допомогою серги 2 на гак вантажопідйомного механізму, на виріб та переміщуємо її по виробу до тих пір, поки фіксатор 11, закріплений на вільному кінці Г-подібного важеля 3, не увійде до бічного отвору виробу, а упор 5, закріплений на Г 26802 4 подібному важелі 3 не стикнеться з його поверхнею. Потім Г-подібний важіль 4, що рухомо з'єднаний з рамою 1, за допомогою вирізу 15, повертаємо щодо перпендикулярних штирів 10, жорстко закріплених на кінці рами 1, до тих пір, поки довгасті пази 9 щік 6 і 7 не встановляться по горизонтальній осі О-О1. Після цього, Г-подібний важіль 4 переміщуємо по горизонтальній осі О-О1 до тих пір, поки його фіксатор 11 не встановиться в отвір виробу, виконаний на його бічній стінці, а упор 5 Г-подібного важеля 4 не стикнеться з бічною поверхнею виробу. В результаті цього переміщення, отвір 12 на кінці рами 1 і отвори 13 на щоках 6 і 7 Г-подібного важеля 4 співпадуть. Для надійної фіксації вантажозахоплювального пристрою в суміщені отвори 12 і 13 встановлюють стопорний палець 14. Після чого виріб готовий до кантування і транспортування. Застосування запропонованого технічного рішення дозволить підвищити надійність вантажозахоплювального пристрою в роботі, зробить його простим у виготовленні і зручним в експлуатації. 5 26802 6
