Формула / Реферат

1. Вантажозахоплювальний пристрій, що містить скобу, фіксатор, з'єднаний зі скобою за допомогою шарнірної осі, П-подібний упор та вушко, що підвішене на гак вантажопідйомного механізму, який відрізняється тим, що скоба виконана у вигляді двох паралельно розташованих на деякій відстані один від одного та з'єднаних у верхній частині за допомогою шарніра L-подібних боковин, торці яких жорстко з'єднані між собою внутрішньою та зовнішньою листовими вставками, при цьому на шарнірній осі, яка розташована в нижній частині скоби, жорстко закріплені: планка з фіксатором на кінці, що встановлений з можливістю взаємодії з отвором в горизонтальній полиці внутрішньої листової вставки, і бічні кронштейни, які встановлені із зовнішнього боку L-подібних боковин і вільними кінцями жорстко з'єднані між собою поперечиною, що встановлена з можливістю взаємодії із зовнішньою листовою вставкою, а своїм торцем - з кінцем П-подібного упора, який шарнірно прикріплений до зовнішньої листової вставки.

2. Вантажозахоплювальний пристрій за п. 1, який відрізняється тим, що з боку внутрішньої листової вставки до вертикальних торців L-подібних боковин скоби жорстко прикріплені косинки, нижні сторони яких розташовані паралельно на деякій відстані від горизонтальної полиці внутрішньої листової вставки, для установки та фіксації виробу в скобі.

Текст

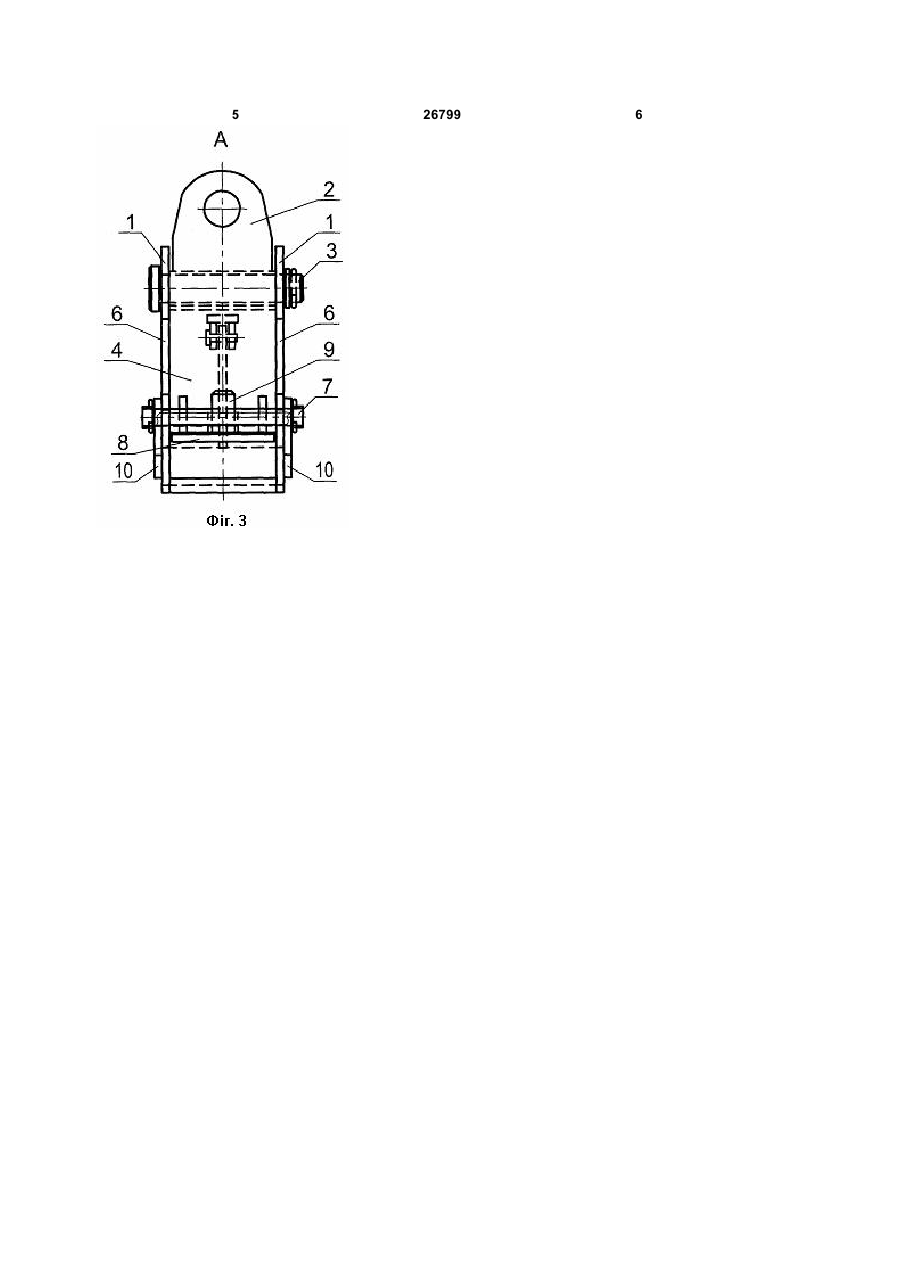

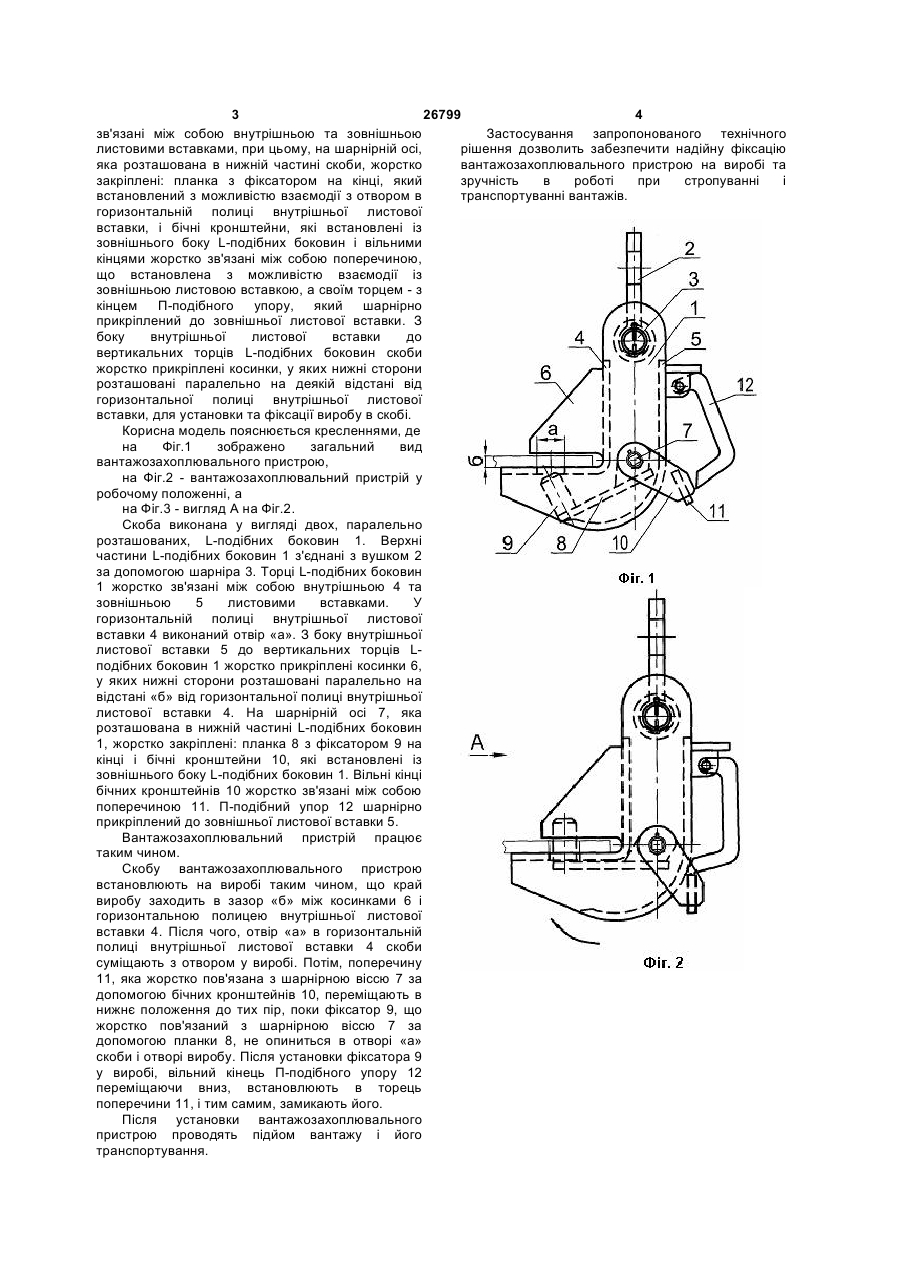

1. Вантажозахоплювальний пристрій, що містить скобу, фіксатор, з'єднаний зі скобою за допомогою шарнірної осі, П-подібний упор та вушко, що підвішене на гак вантажопідйомного механізму, який відрізняється тим, що скоба виконана у вигляді двох паралельно розташованих на деякій відстані один від одного та з'єднаних у верхній частині за допомогою шарніра L-подібних боковин, торці яких жорстко з'єднані між собою внутрішньою та зовнішньою 3 26799 4 зв'язані між собою внутрішньою та зовнішньою Застосування запропонованого технічного листовими вставками, при цьому, на шарнірній осі, рішення дозволить забезпечити надійну фіксацію яка розташована в нижній частині скоби, жорстко вантажозахоплювального пристрою на виробі та закріплені: планка з фіксатором на кінці, який зручність в роботі при стропуванні і встановлений з можливістю взаємодії з отвором в транспортуванні вантажів. горизонтальній полиці внутрішньої листової вставки, і бічні кронштейни, які встановлені із зовнішнього боку L-подібних боковин і вільними кінцями жорстко зв'язані між собою поперечиною, що встановлена з можливістю взаємодії із зовнішньою листовою вставкою, а своїм торцем - з кінцем П-подібного упору, який шарнірно прикріплений до зовнішньої листової вставки. З боку внутрішньої листової вставки до вертикальних торців L-подібних боковин скоби жорстко прикріплені косинки, у яких нижні сторони розташовані паралельно на деякій відстані від горизонтальної полиці внутрішньої листової вставки, для установки та фіксації виробу в скобі. Корисна модель пояснюється кресленнями, де на Фіг.1 зображено загальний вид вантажозахоплювального пристрою, на Фіг.2 - вантажозахоплювальний пристрій у робочому положенні, а на Фіг.3 - вигляд А на Фіг.2. Скоба виконана у вигляді двох, паралельно розташованих, L-подібних боковин 1. Верхні частини L-подібних боковин 1 з'єднані з вушком 2 за допомогою шарніра 3. Торці L-подібних боковин 1 жорстко зв'язані між собою внутрішньою 4 та зовнішньою 5 листовими вставками. У горизонтальній полиці внутрішньої листової вставки 4 виконаний отвір «а». З боку внутрішньої листової вставки 5 до вертикальних торців Lподібних боковин 1 жорстко прикріплені косинки 6, у яких нижні сторони розташовані паралельно на відстані «б» від горизонтальної полиці внутрішньої листової вставки 4. На шарнірній осі 7, яка розташована в нижній частині L-подібних боковин 1, жорстко закріплені: планка 8 з фіксатором 9 на кінці і бічні кронштейни 10, які встановлені із зовнішнього боку L-подібних боковин 1. Вільні кінці бічних кронштейнів 10 жорстко зв'язані між собою поперечиною 11. П-подібний упор 12 шарнірно прикріплений до зовнішньої листової вставки 5. Вантажозахоплювальний пристрій працює таким чином. Скобу вантажозахоплювального пристрою встановлюють на виробі таким чином, що край виробу заходить в зазор «б» між косинками 6 і горизонтальною полицею внутрішньої листової вставки 4. Після чого, отвір «а» в горизонтальній полиці внутрішньої листової вставки 4 скоби суміщають з отвором у виробі. Потім, поперечину 11, яка жорстко пов'язана з шарнірною віссю 7 за допомогою бічних кронштейнів 10, переміщають в нижнє положення до тих пір, поки фіксатор 9, що жорстко пов'язаний з шарнірною віссю 7 за допомогою планки 8, не опиниться в отворі «а» скоби і отворі виробу. Після установки фіксатора 9 у виробі, вільний кінець П-подібного упору 12 переміщаючи вниз, встановлюють в торець поперечини 11, і тим самим, замикають його. Після установки вантажозахоплювального пристрою проводять підйом вантажу і його транспортування. 5 26799 6

Дивитися

Додаткова інформація

Назва патенту англійською

Load gripper

Автори англійською

Shabaldak Mykola Vasyliovych, Shkanov Oleh Yukhymovych

Назва патенту російською

Грузозахватное устройство

Автори російською

Шабалдак Николай Васильевич, Шканов Олег Ефимович

МПК / Мітки

МПК: B66C 1/62

Мітки: пристрій, вантажозахоплювальний
