Зубчаста передача

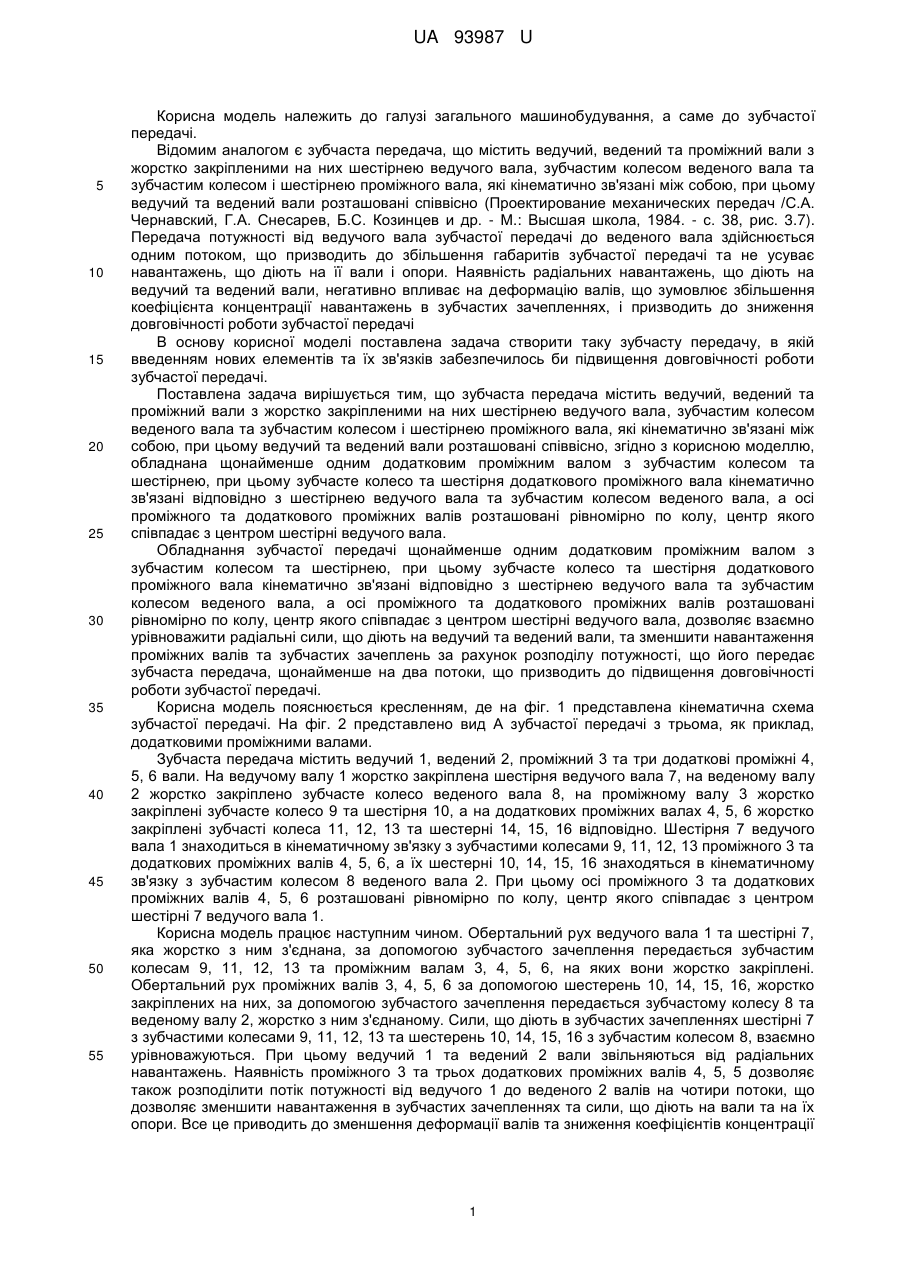

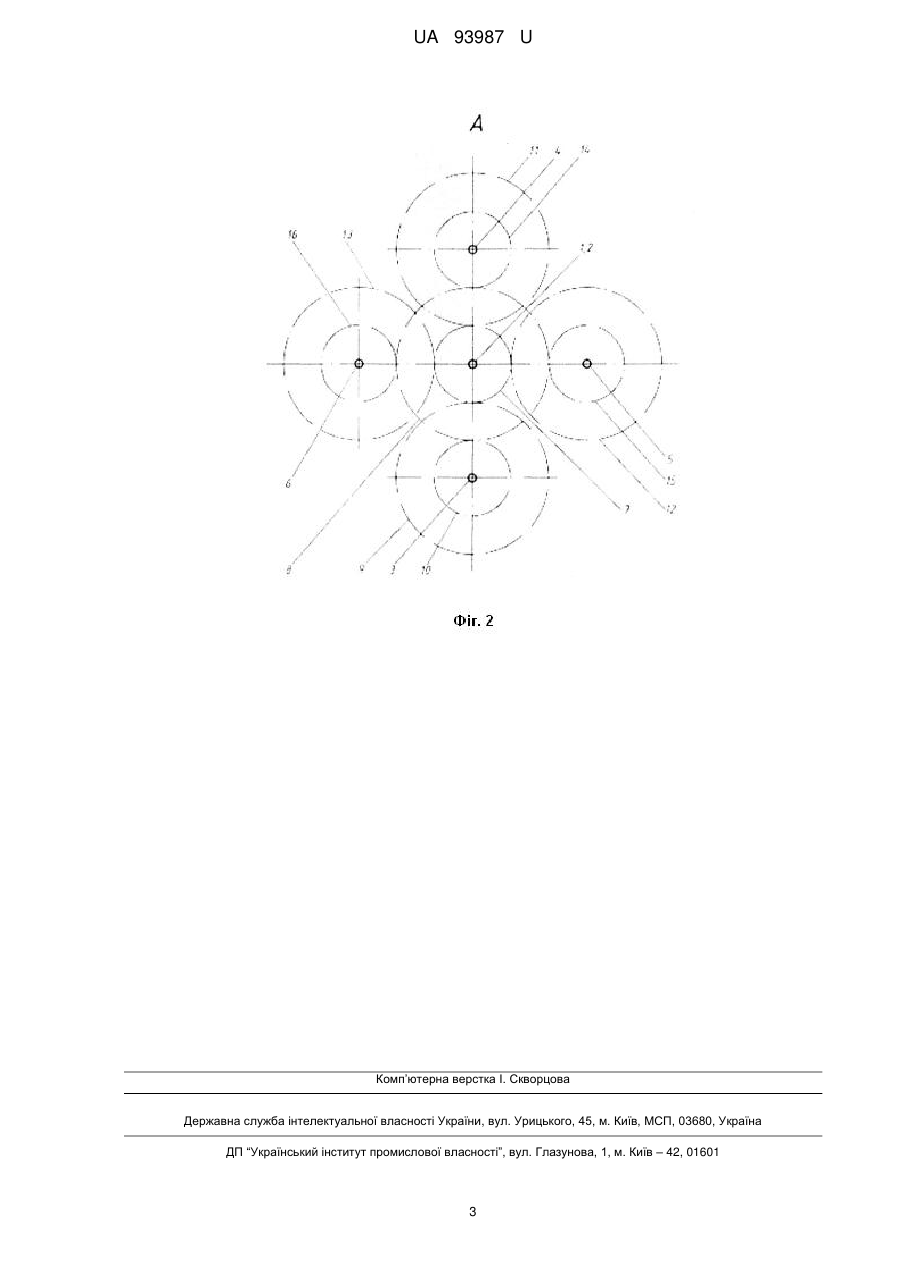

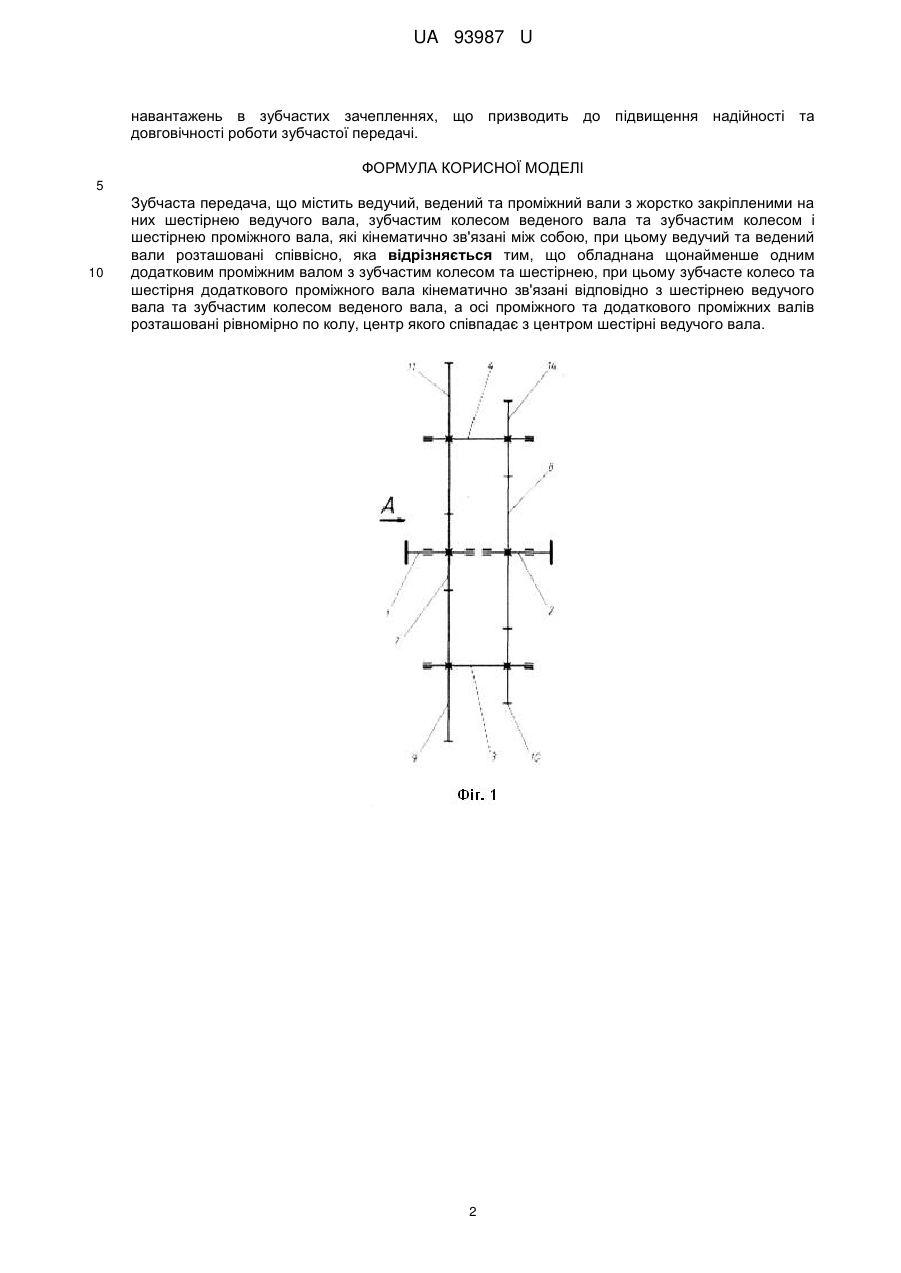

Реферат: UA 93987 U UA 93987 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі загального машинобудування, а саме до зубчастої передачі. Відомим аналогом є зубчаста передача, що містить ведучий, ведений та проміжний вали з жорстко закріпленими на них шестірнею ведучого вала, зубчастим колесом веденого вала та зубчастим колесом і шестірнею проміжного вала, які кінематично зв'язані між собою, при цьому ведучий та ведений вали розташовані співвісно (Проектирование механических передач /С.А. Чернавский, Г.А. Снесарев, Б.С. Козинцев и др. - М.: Высшая школа, 1984. - с. 38, рис. 3.7). Передача потужності від ведучого вала зубчастої передачі до веденого вала здійснюється одним потоком, що призводить до збільшення габаритів зубчастої передачі та не усуває навантажень, що діють на її вали і опори. Наявність радіальних навантажень, що діють на ведучий та ведений вали, негативно впливає на деформацію валів, що зумовлює збільшення коефіцієнта концентрації навантажень в зубчастих зачепленнях, і призводить до зниження довговічності роботи зубчастої передачі В основу корисної моделі поставлена задача створити таку зубчасту передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішується тим, що зубчаста передача містить ведучий, ведений та проміжний вали з жорстко закріпленими на них шестірнею ведучого вала, зубчастим колесом веденого вала та зубчастим колесом і шестірнею проміжного вала, які кінематично зв'язані між собою, при цьому ведучий та ведений вали розташовані співвісно, згідно з корисною моделлю, обладнана щонайменше одним додатковим проміжним валом з зубчастим колесом та шестірнею, при цьому зубчасте колесо та шестірня додаткового проміжного вала кінематично зв'язані відповідно з шестірнею ведучого вала та зубчастим колесом веденого вала, а осі проміжного та додаткового проміжних валів розташовані рівномірно по колу, центр якого співпадає з центром шестірні ведучого вала. Обладнання зубчастої передачі щонайменше одним додатковим проміжним валом з зубчастим колесом та шестірнею, при цьому зубчасте колесо та шестірня додаткового проміжного вала кінематично зв'язані відповідно з шестірнею ведучого вала та зубчастим колесом веденого вала, а осі проміжного та додаткового проміжних валів розташовані рівномірно по колу, центр якого співпадає з центром шестірні ведучого вала, дозволяє взаємно урівноважити радіальні сили, що діють на ведучий та ведений вали, та зменшити навантаження проміжних валів та зубчастих зачеплень за рахунок розподілу потужності, що його передає зубчаста передача, щонайменше на два потоки, що призводить до підвищення довговічності роботи зубчастої передачі. Корисна модель пояснюється кресленням, де на фіг. 1 представлена кінематична схема зубчастої передачі. На фіг. 2 представлено вид А зубчастої передачі з трьома, як приклад, додатковими проміжними валами. Зубчаста передача містить ведучий 1, ведений 2, проміжний 3 та три додаткові проміжні 4, 5, 6 вали. На ведучому валу 1 жорстко закріплена шестірня ведучого вала 7, на веденому валу 2 жорстко закріплено зубчасте колесо веденого вала 8, на проміжному валу 3 жорстко закріплені зубчасте колесо 9 та шестірня 10, а на додаткових проміжних валах 4, 5, 6 жорстко закріплені зубчасті колеса 11, 12, 13 та шестерні 14, 15, 16 відповідно. Шестірня 7 ведучого вала 1 знаходиться в кінематичному зв'язку з зубчастими колесами 9, 11, 12, 13 проміжного 3 та додаткових проміжних валів 4, 5, 6, а їх шестерні 10, 14, 15, 16 знаходяться в кінематичному зв'язку з зубчастим колесом 8 веденого вала 2. При цьому осі проміжного 3 та додаткових проміжних валів 4, 5, 6 розташовані рівномірно по колу, центр якого співпадає з центром шестірні 7 ведучого вала 1. Корисна модель працює наступним чином. Обертальний рух ведучого вала 1 та шестірні 7, яка жорстко з ним з'єднана, за допомогою зубчастого зачеплення передається зубчастим колесам 9, 11, 12, 13 та проміжним валам 3, 4, 5, 6, на яких вони жорстко закріплені. Обертальний рух проміжних валів 3, 4, 5, 6 за допомогою шестерень 10, 14, 15, 16, жорстко закріплених на них, за допомогою зубчастого зачеплення передається зубчастому колесу 8 та веденому валу 2, жорстко з ним з'єднаному. Сили, що діють в зубчастих зачепленнях шестірні 7 з зубчастими колесами 9, 11, 12, 13 та шестерень 10, 14, 15, 16 з зубчастим колесом 8, взаємно урівноважуються. При цьому ведучий 1 та ведений 2 вали звільняються від радіальних навантажень. Наявність проміжного 3 та трьох додаткових проміжних валів 4, 5, 5 дозволяє також розподілити потік потужності від ведучого 1 до веденого 2 валів на чотири потоки, що дозволяє зменшити навантаження в зубчастих зачепленнях та сили, що діють на вали та на їх опори. Все це приводить до зменшення деформації валів та зниження коефіцієнтів концентрації 1 UA 93987 U навантажень в зубчастих зачепленнях, що призводить до підвищення надійності та довговічності роботи зубчастої передачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Зубчаста передача, що містить ведучий, ведений та проміжний вали з жорстко закріпленими на них шестірнею ведучого вала, зубчастим колесом веденого вала та зубчастим колесом і шестірнею проміжного вала, які кінематично зв'язані між собою, при цьому ведучий та ведений вали розташовані співвісно, яка відрізняється тим, що обладнана щонайменше одним додатковим проміжним валом з зубчастим колесом та шестірнею, при цьому зубчасте колесо та шестірня додаткового проміжного вала кінематично зв'язані відповідно з шестірнею ведучого вала та зубчастим колесом веденого вала, а осі проміжного та додаткового проміжних валів розташовані рівномірно по колу, центр якого співпадає з центром шестірні ведучого вала. 2 UA 93987 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
