Шахтна вентиляційна система

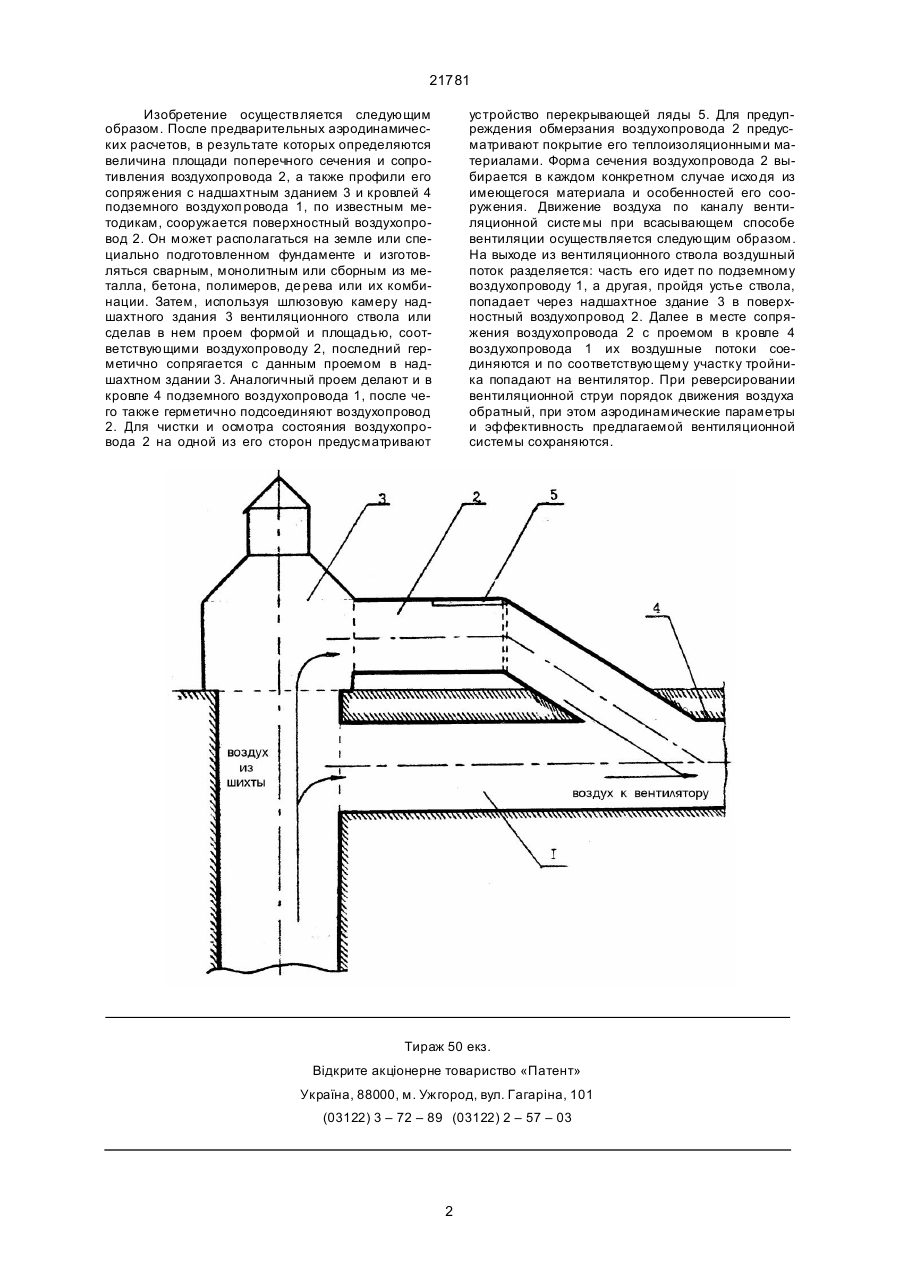

Шахтная вентиляционная система, включающая надшахтное здание, соединенное поверхностным вентиляционным каналом с подземным каналом вентилятора главного проветривания, отличающаяся тем, что надшахтное здание соединено с подземным каналом непосредственно поверхностным каналом, выполненным с постоянным поперечным сечением и с образованием наклонного профиля сопряжения. В.Ш. (13) 21781 (11) UA здания подъемных машин и ослабления пространства вокруг устья ствола. В основу изобретения поставлена задача усовершенствования шахтной вентиляционной системы, один из воздухопроводов вентиляционного канала которой выполняется поверхностным, чем достигается снижение в несколько раз аэродинамическое сопротивление и за счет этого пропорционально сокращается расход электроэнергии вентиляторной установкой на перемещение воздуха по вентиляционной системе шахты. Поставленная задача решается тем, что один из воздухоп роводов вентиляционного канала шахтной системы выполнен поверхностным, расположенным параллельно подземному воздухопроводу в вер тикальной плоскости, и имеющим сопряжения конечных сечений с надшахтным зданием и кровлей подземного воздухопровода. На фигуре изображен продольный разрез канала шахтной вентиляционной системы с подземным и поверхностным воздухопроводами от надша хтного здания и устья ствола до их сопряжения: 1 - подземный воздухопровод; 2 - поверхностный воздухопровод; 3 - надшахтное здание; 4 - кровля подземного воздухопровода; 5 - перекрывающая ляда. Шахтная вентиляционная система включает в себя канал, состоящий из подземного 1 и поверхностного 2 воздухопроводов, причем последний имеет сопряжения с надшахтным зданием 3 и кровлей 4, и снабжен перекрывающей лядой 5. (19) Изобретение относится к горной промышленности, а именно - к устройствам, используемым для подачи (отвода) воздуха в(из) шахты с помощью вентиляторной установки. Известна схема всасывающей ша хтной вентиляционной системы [1], включающая подземный вентиляционный канал, выполненный в виде двух воздухопроводов, расположенных в го ризонтальной плоскости, сопряженных со стволом и разделяющихся заслонкой. К недостаткам данной конструкции вентиляционной системы шахты следуе т отнести то, что при одиночной работе вентилятора на соответствующий воз духопровод сдерживается возможность увеличения подачи воздуха в шахту и одновременно возрастают энергозатраты на проветривание вследствие ограниченной площади поперечного сечения системы и быстрого заполнения воздухопроводов оседающей пылью, что является причиной высокого аэродинамического сопротивления. Кроме того, подобное соединение воздухопроводов с надша хтным зданием обуславливает образование значительных утечек (притечек) воздуха. При совместной работе вентиляторов - их работа неустойчива и тр удно поддается регулированию, а работать одному вентилятору на два воздухопровода такая система не позволяет. Следует отметить также, что сооружение подземного канала, состоящего из двух воздухопроводов, до рого и опасно из-за расположения над ним фун даментов копра, надшахтного здания, C2 ____________________ 21781 Изобретение осуществляется следующим образом. После предварительных аэродинамических расчетов, в результате которых определяются величина площади поперечного сечения и сопротивления воздухопровода 2, а также профили его сопряжения с надшахтным зданием 3 и кровлей 4 подземного воздухоп ровода 1, по известным методикам, сооружается поверхностный воздухопровод 2. Он может располагаться на земле или специально подготовленном фундаменте и изготовляться сварным, монолитным или сборным из металла, бетона, полимеров, де рева или их комбинации. Затем, используя шлюзовую камеру надшахтного здания 3 вентиляционного ствола или сделав в нем проем формой и площадью, соответствующими воздухопроводу 2, последний герметично сопрягается с данным проемом в надшахтном здании 3. Аналогичный проем делают и в кровле 4 подземного воздухопровода 1, после чего также герметично подсоединяют воздухопровод 2. Для чистки и осмотра состояния воздухопровода 2 на одной из его сторон предусматривают устройство перекрывающей ляды 5. Для предупреждения обмерзания воздухопровода 2 предусматривают покрытие его теплоизоляционными материалами. Форма сечения воздухопровода 2 выбирается в каждом конкретном случае исхо дя из имеющегося материала и особенностей его сооружения. Движение воздуха по каналу вентиляционной систе мы при всасывающем способе вентиляции осуществляется следующим образом. На выходе из вентиляционного ствола воздушный поток разделяется: часть его идет по подземному воздухопроводу 1, а другая, пройдя устье ствола, попадает через надшахтное здание 3 в поверхностный воздухопровод 2. Далее в месте сопряжения воздухопровода 2 с проемом в кровле 4 воздухопровода 1 их воздушные потоки соединяются и по соответствующему участку тройника попадают на вентилятор. При реверсировании вентиляционной струи порядок движения воздуха обратный, при этом аэродинамические параметры и эффективность предлагаемой вентиляционной системы сохраняются. Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2
