Gps/gsm-термінал дистанційного контролю безпеки людини

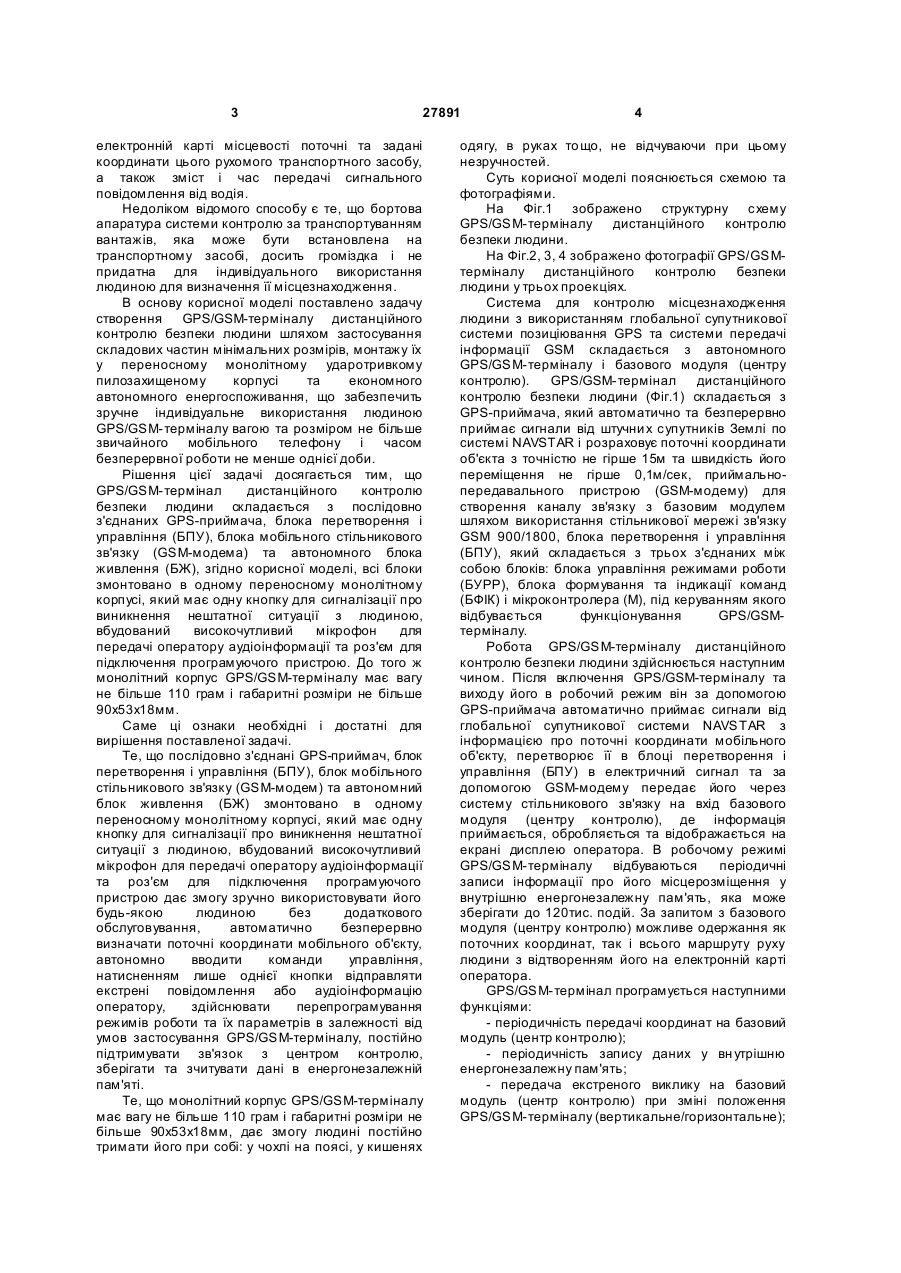

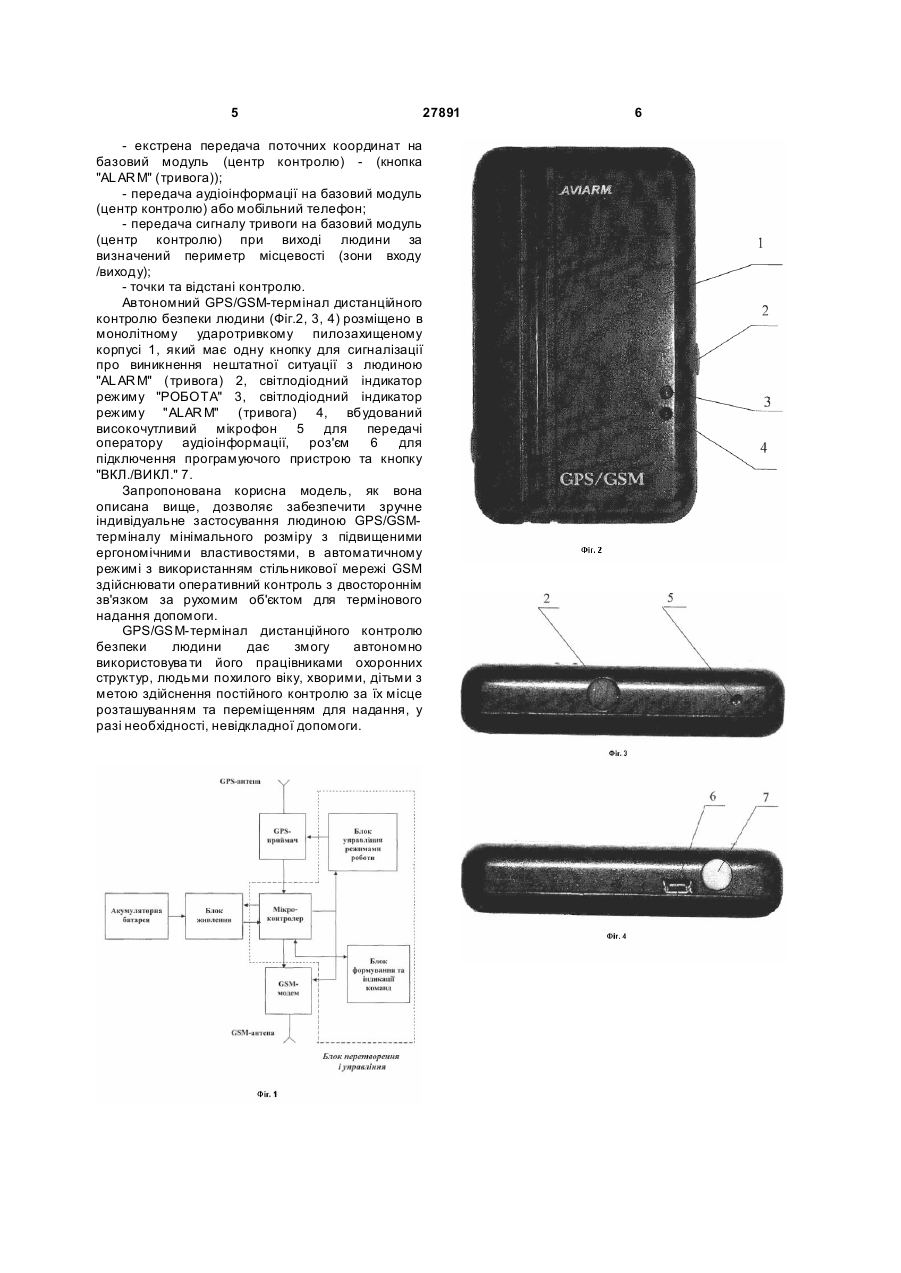

1. GPS/GSM-термінал дистанційного контролю безпеки людини, що складається з 3 27891 електронній карті місцевості поточні та задані координати цього рухомого транспортного засобу, а також зміст і час передачі сигнального повідомлення від водія. Недоліком відомого способу є те, що бортова апаратура системи контролю за транспортуванням вантажів, яка може бути встановлена на транспортному засобі, досить громіздка і не придатна для індивідуального використання людиною для визначення її місцезнаходження. В основу корисної моделі поставлено задачу створення GPS/GSM-терміналу дистанційного контролю безпеки людини шляхом застосування складових частин мінімальних розмірів, монтажу їх у переносному монолітному ударотривкому пилозахищеному корпусі та економного автономного енергоспоживання, що забезпечить зручне індивідуальне використання людиною GPS/GSM-терміналу вагою та розміром не більше звичайного мобільного телефону і часом безперервної роботи не менше однієї доби. Рішення цієї задачі досягається тим, що GPS/GSM-термінал дистанційного контролю безпеки людини складається з послідовно з'єднаних GPS-приймача, блока перетворення і управління (БПУ), блока мобільного стільникового зв'язку (GSM-модема) та автономного блока живлення (БЖ), згідно корисної моделі, всі блоки змонтовано в одному переносному монолітному корпусі, який має одну кнопку для сигналізації про виникнення нештатної ситуації з людиною, вбудований високочутливий мікрофон для передачі оператору аудіоінформації та роз'єм для підключення програмуючого пристрою. До того ж монолітний корпус GPS/GSM-терміналу має вагу не більше 110 грам і габаритні розміри не більше 90x53x18мм. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що послідовно з'єднані GPS-приймач, блок перетворення і управління (БПУ), блок мобільного стільникового зв'язку (GSM-модем) та автономний блок живлення (БЖ) змонтовано в одному переносному монолітному корпусі, який має одну кнопку для сигналізації про виникнення нештатної ситуації з людиною, вбудований високочутливий мікрофон для передачі оператору аудіоінформації та роз'єм для підключення програмуючого пристрою дає змогу зручно використовувати його будь-якою людиною без додаткового обслуговування, автоматично безперервно визначати поточні координати мобільного об'єкту, автономно вводити команди управління, натисненням лише однієї кнопки відправляти екстрені повідомлення або аудіоінформацію оператору, здійснювати перепрограмування режимів роботи та їх параметрів в залежності від умов застосування GPS/GSM-терміналу, постійно підтримувати зв'язок з центром контролю, зберігати та зчитувати дані в енергонезалежній пам'яті. Те, що монолітний корпус GPS/GSM-терміналу має вагу не більше 110 грам і габаритні розміри не більше 90x53x18мм, дає змогу людині постійно тримати його при собі: у чохлі на поясі, у кишенях 4 одягу, в руках то що, не відчуваючи при цьому незручностей. Суть корисної моделі пояснюється схемою та фотографіями. На Фіг.1 зображено структурну схему GPS/GSM-терміналу дистанційного контролю безпеки людини. На Фіг.2, 3, 4 зображено фотографії GPS/GSMтерміналу дистанційного контролю безпеки людини у трьох проекціях. Система для контролю місцезнаходження людини з використанням глобальної супутникової системи позиціювання GPS та системи передачі інформації GSM складається з автономного GPS/GSM-терміналу і базового модуля (центру контролю). GPS/GSM-термінал дистанційного контролю безпеки людини (Фіг.1) складається з GPS-приймача, який автоматично та безперервно приймає сигнали від штучни х супутників Землі по системі NAVSTAR і розраховує поточні координати об'єкта з точністю не гірше 15м та швидкість його переміщення не гірше 0,1м/сек, приймальнопередавального пристрою (GSM-модему) для створення каналу зв'язку з базовим модулем шляхом використання стільникової мережі зв'язку GSM 900/1800, блока перетворення і управління (БПУ), який складається з трьох з'єднаних між собою блоків: блока управління режимами роботи (БУРР), блока формування та індикації команд (БФІК) і мікроконтролера (М), під керуванням якого відбувається функціонування GPS/GSMтерміналу. Робота GPS/GSM-терміналу дистанційного контролю безпеки людини здійснюється наступним чином. Після включення GPS/GSM-терміналу та виходу його в робочий режим він за допомогою GPS-приймача автоматично приймає сигнали від глобальної супутникової системи NAVSTAR з інформацією про поточні координати мобільного об'єкту, перетворює її в блоці перетворення і управління (БПУ) в електричний сигнал та за допомогою GSM-модему передає його через систему стільникового зв'язку на вхід базового модуля (центру контролю), де інформація приймається, обробляється та відображається на екрані дисплею оператора. В робочому режимі GPS/GSM-терміналу відбуваються періодичні записи інформації про його місцерозміщення у внутрішню енергонезалежну пам'ять, яка може зберігати до 120тис. подій. За запитом з базового модуля (центру контролю) можливе одержання як поточних координат, так і всього маршруту руху людини з відтворенням його на електронній карті оператора. GPS/GSM-термінал програмується наступними функціями: - періодичність передачі координат на базовий модуль (центр контролю); - періодичність запису даних у вн утрішню енергонезалежну пам'ять; - передача екстреного виклику на базовий модуль (центр контролю) при зміні положення GPS/GSM-терміналу (вертикальне/горизонтальне); 5 27891 - екстрена передача поточних координат на базовий модуль (центр контролю) - (кнопка "AL AR M" (тривога)); - передача аудіоінформації на базовий модуль (центр контролю) або мобільний телефон; - передача сигналу тривоги на базовий модуль (центр контролю) при виході людини за визначений периметр місцевості (зони входу /виходу); - точки та відстані контролю. Автономний GPS/GSM-термінал дистанційного контролю безпеки людини (Фіг.2, 3, 4) розміщено в монолітному ударотривкому пилозахищеному корпусі 1, який має одну кнопку для сигналізації про виникнення нештатної ситуації з людиною "AL AR M" (тривога) 2, світлодіодний індикатор режиму "РОБОТА" 3, світлодіодний індикатор режиму "ALAR M" (тривога) 4, вбудований високочутливий мікрофон 5 для передачі оператору аудіоінформації, роз'єм 6 для підключення програмуючого пристрою та кнопку "ВКЛ./ВИКЛ." 7. Запропонована корисна модель, як вона описана вище, дозволяє забезпечити зручне індивідуальне застосування людиною GPS/GSMтерміналу мінімального розміру з підвищеними ергономічними властивостями, в автоматичному режимі з використанням стільникової мережі GSM здійснювати оперативний контроль з двостороннім зв'язком за рухомим об'єктом для термінового надання допомоги. GPS/GSM-термінал дистанційного контролю безпеки людини дає змогу автономно використовува ти його працівниками охоронних структур, людьми похилого віку, хворими, дітьми з метою здійснення постійного контролю за їх місце розташуванням та переміщенням для надання, у разі необхідності, невідкладної допомоги. 6
