Автоматизований пристрій для очистки рідини

Номер патенту: 27892

Опубліковано: 26.11.2007

Автори: Герасимов Генріх Григорович, Іванов Сергій Юрійович

Завантажити PDF файл.

Формула / Реферат

Автоматизований пристрій для очистки рідини, який містить корпус, робочий орган у вигляді сітчастого полотна, промивний пристрій у вигляді системи трубок та брудовідвід, який відрізняється тим, що корпус виконаний у вигляді квадратної труби з нерухомим, прямокутним сітчастим полотном, розміщеним по діагоналі, а трубки промивного пристрою виконані з боковими соплами, на трубопроводах до промивного пристрою та брудовідводу встановлено скидний, диференціальний і гідравлічний клапани, а рідинно-повітряний акумулятивний резервуар виконаний з можливістю забезпечення промивного пристрою і брудовідводу промивною рідиною.

Текст

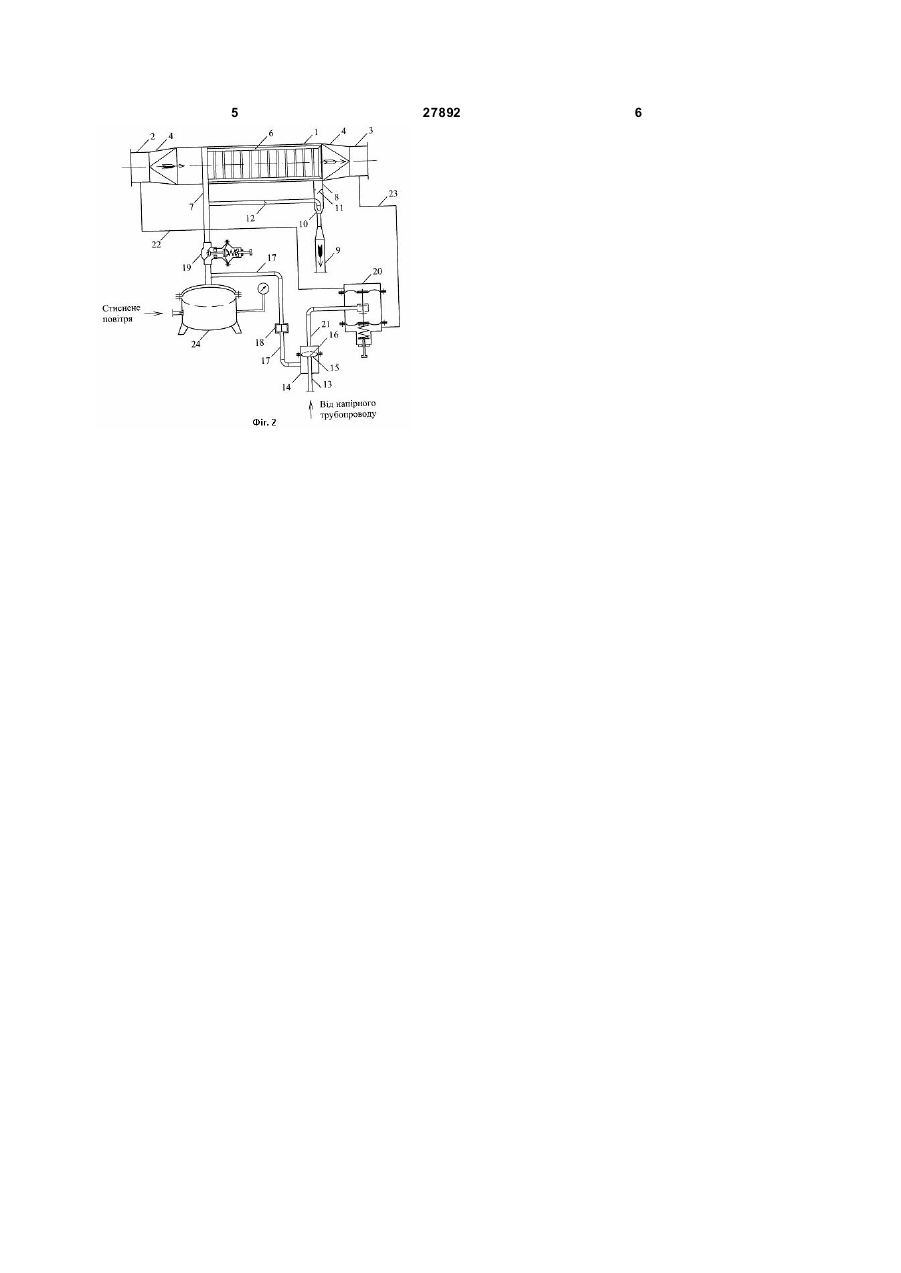

Автоматизований пристрій для очистки рідини, який містить корпус, робочий орган у вигляді сітчастого полотна, промивний пристрій у 3 27892 4 діагоналі, а трубки промивного пристрою виконані диференціального клапану 20 відкриті. Рідина від з боковими соплами. Для автоматизації процесу напірного трубопроводу через напірний патрубок регенерації робочого органу встановлено скидний, 13 надходить у скидний клапан 14. Під дією тиску диференціальний і гідравлічний клапани та рідини мембрана 15 скидного клапана 14 рідинно-повітряний акумулятивний резервуар, що піднімається і рідина по трубі 17 через забезпечує промивний пристрій і брудовідвід односторонній дросель 18 надходить у промивною рідиною. Автоматизована система гідравлічний клапан 19, в результаті чого очистки працює періодично і вмикається по мірі заряджається акумулятивний рідинно-повітряний забруднення робочого органу. резервуар 24, в якому рідина знаходиться під На Фіг.1 представлений поздовжній розріз тиском. Рідина з напірного патрубка 13 через фільтра, а на Фіг.2схема автоматизованої перепускний отвір 16 потрапляє також у вер хню системи управління промивного пристрою і камеру скидного клапана 14, і скидається через брудовідводу. Фільтр складається з корпусу 1, у відкритий диференціальний клапан 20. Як тільки вигляді квадратної труби, яка з'єднана з вхідним 2 тиск в акумулятивному рідинно-повітряному баку і вихідним 3 патрубками за допомогою перехідних 24 досягне величини яка необхідна для подолання ділянок 4, робочого органу 5 у вигляді сили прижимної пружини гідравлічного клапана 19, прямокутного сітчастого полотна, промивного його заслінка відкривається і промивна рідина з пристрою 6, що являє собою систему нерухомих акумулятивного рідинно-повітряного баку 24 поперечних трубок з соплами, трубу для підводу потрапляє через трубу 7 на промивний пристрій 6 і промивної рідини 7, брудозбірного колектора 8, гідроелеватор 10 брудовідводу 9. В результаті брудовідводу 9, який обладнаний гідроелеватором цього сітчасте полотно 5 промивається, 10 та зворотними клапанами 11 та 12. гідравлічний опір зменшується і заслінки Автоматизована система управління промивним диференціального клапану 20 перекривають трубу пристроєм 6 і брудовідводом 9 складається з 21. В результаті цього тиск у вер хній камері напірного патрубка 13, скидного клапана 14, в скидного клапана 14 зростає, що призводить до якому напірний патрубок 13 перекривається перекриття напірного патрубку 13. Акумулятивний запірною мембраною 15 з перепускним отвором рідинно-повітряний бак 24 розряджений. При 16, і розподіляється на верхню і нижню камери. подальшому забрудненні сітчастого полотна 5 Нижня камера скидного клапана 14 за допомогою його гідравлічний опір зростає, що призводить до труби 17 і одностороннього дроселя 18 сполучена відкриття диференціального клапана 20 і процес з гідравлічним клапаном 19, а його верхня камера очистки повторюється. Таким чином відбувається з диференціальним клапаном 20, за допомогою автоматичне очищення робочого органу 5 по мірі труби 21. Ди ференціальний клапан 20 складається його забруднення, що значно зменшує витрату з верхньої, нижньої і скидної (середньої) камери, промивної рідини і збільшує ступінь очистки які розподілені сполученими мембранами. Верхня рідини. камера диференціального клапана 20 з'єднана з Використання конструкції, що вхідним патрубком 2 імпульсною трубкою 22, заявляється, у порівнянні з прототипом має ряд нижня з вихідним патрубком 3 імпульсною трубкою переваг. Сюди слід віднести, передусім, 23, а середня з атмосферою. Труба 21, що збільшення ступеню очистки рідини, підвищення сполучена з верхньою камерою скидного клапана надійності роботи фільтра та автоматизацію 14 перекривається заслінками диференціального процесу очищення сітчастого полотна і виведення клапана 20. Гідравлічний клапан 19 сполучений з забруднень. акумулятивним рідинно-повітряним баком 24 та трубою 7 і призначений для імпульсної подачі промивної рідини з баку 24 на промивний пристрій 6 і гідроелеватор 10. Фільтр працює наступним чином. Забруднена рідина, що проходить через вхідний патрубок 2, потрапляє на сітчасте полотно 5 і, фільтруючись крізь нього, залишає на його поверхні забруднюючі частки. Очищена рідина виводиться через вихідний патрубок 3. Регенерація сітчастого полотна 5 відбувається періодично і автоматично за допомогою автоматизованої системи управління промивним пристроєм та брудовідводом під дією струмин промивної рідини, які виходять із сопел промивного пристрою 6. В результаті цього, забруднення під дією рідини, що очищується, рухаються у колектор 8, з якого виводяться назовні через брудовідвід 9, за допомогою гідроелеватора 10. Автоматизована система управління промивним пристроєм 6 і брудовідводом 9 працює наступним чином. Нехай сітчасте полотно 5 забруднене, тобто має значний гідравлічний опір, в результаті чого заслінки 5 27892 6
