Муловий майданчик

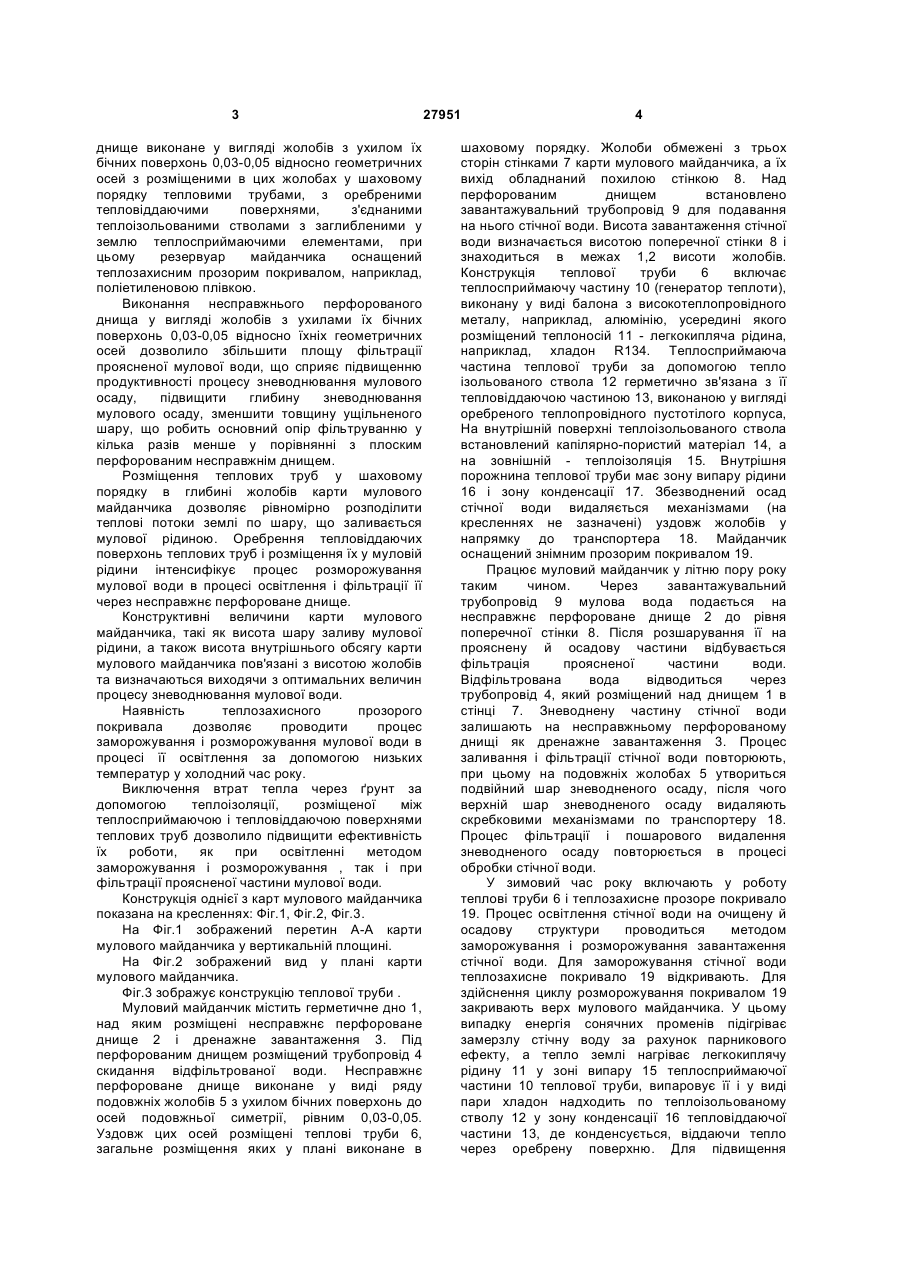

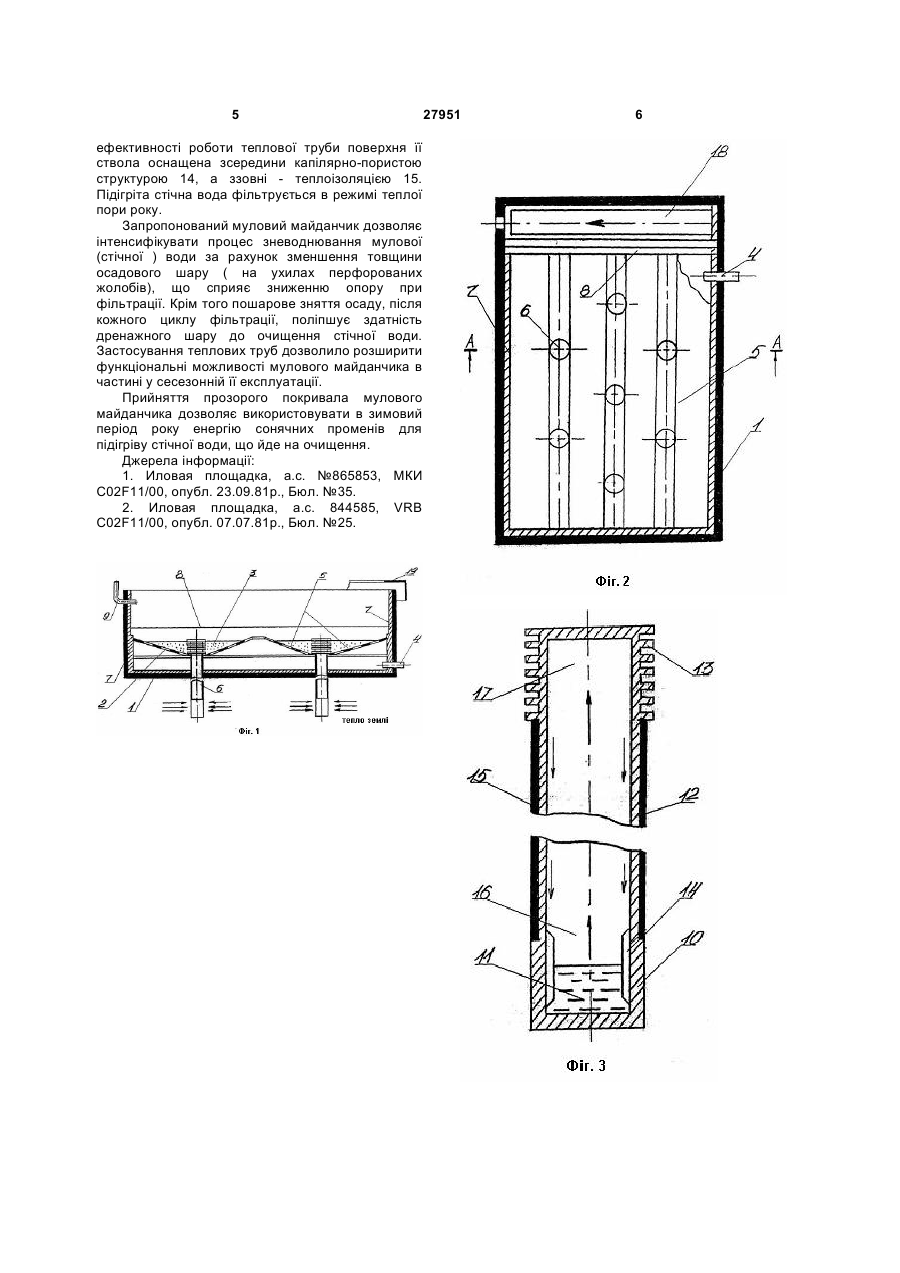

Муловий майданчик, що містить прямокутний резервуар з водонепроникних матеріалів з герметичним основним і несправжнім перфорованим днищами, вузли введення 3 днище виконане у вигляді жолобів з ухилом їх бічних поверхонь 0,03-0,05 відносно геометричних осей з розміщеними в цих жолобах у шаховому порядку тепловими трубами, з оребреними тепловіддаючими поверхнями, з'єднаними теплоізольованими стволами з заглибленими у землю теплосприймаючими елементами, при цьому резервуар майданчика оснащений теплозахисним прозорим покривалом, наприклад, поліетиленовою плівкою. Виконання несправжнього перфорованого днища у вигляді жолобів з ухилами їх бічних поверхонь 0,03-0,05 відносно їхніх геометричних осей дозволило збільшити площу фільтрації проясненої мулової води, що сприяє підвищенню продуктивності процесу зневоднювання мулового осаду, підвищити глибину зневоднювання мулового осаду, зменшити товщину ущільненого шару, що робить основний опір фільтруванню у кілька разів менше у порівнянні з плоским перфорованим несправжнім днищем. Розміщення теплових труб у шаховому порядку в глибині жолобів карти мулового майданчика дозволяє рівномірно розподілити теплові потоки землі по шару, що заливається мулової рідиною. Оребрення тепловіддаючих поверхонь теплових труб і розміщення їх у муловій рідини інтенсифікує процес розморожування мулової води в процесі освітлення і фільтрації її через несправжнє перфороване днище. Конструктивні величини карти мулового майданчика, такі як висота шару заливу мулової рідини, а також висота внутрішнього обсягу карти мулового майданчика пов'язані з висотою жолобів та визначаються виходячи з оптимальних величин процесу зневоднювання мулової води. Наявність теплозахисного прозорого покривала дозволяє проводити процес заморожування і розморожування мулової води в процесі її освітлення за допомогою низьких температур у холодний час року. Виключення втрат тепла через ґрунт за допомогою теплоізоляції, розміщеної між теплосприймаючою і тепловіддаючою поверхнями теплових труб дозволило підвищити ефективність їх роботи, як при освітленні методом заморожування і розморожування , так і при фільтрації проясненої частини мулової води. Конструкція однієї з карт мулового майданчика показана на кресленнях: Фіг.1, Фіг.2, Фіг.3. На Фіг.1 зображений перетин А-А карти мулового майданчика у вертикальній площині. На Фіг.2 зображений вид у плані карти мулового майданчика. Фіг.3 зображує конструкцію теплової труби . Муловий майданчик містить герметичне дно 1, над яким розміщені несправжнє перфороване днище 2 і дренажне завантаження 3. Під перфорованим днищем розміщений трубопровід 4 скидання відфільтрованої води. Несправжнє перфороване днище виконане у виді ряду подовжніх жолобів 5 з ухилом бічних поверхонь до осей подовжньої симетрії, рівним 0,03-0,05. Уздовж цих осей розміщені теплові труби 6, загальне розміщення яких у плані виконане в 27951 4 шаховому порядку. Жолоби обмежені з трьох сторін стінками 7 карти мулового майданчика, а їх вихід обладнаний похилою стінкою 8. Над перфорованим днищем встановлено завантажувальний трубопровід 9 для подавання на нього стічної води. Висота завантаження стічної води визначається висотою поперечної стінки 8 і знаходиться в межах 1,2 висоти жолобів. Конструкція теплової труби 6 включає теплосприймаючу частину 10 (генератор теплоти), виконану у виді балона з високотеплопровідного металу, наприклад, алюмінію, усередині якого розміщений теплоносій 11 - легкокипляча рідина, наприклад, хладон R134. Теплосприймаюча частина теплової труби за допомогою тепло ізольованого ствола 12 герметично зв'язана з її тепловіддаючою частиною 13, виконаною у вигляді оребреного теплопровідного пустотілого корпуса, На внутрішній поверхні теплоізольованого ствола встановлений капілярно-пористий матеріал 14, а на зовнішній - теплоізоляція 15. Внутрішня порожнина теплової труби має зону випару рідини 16 і зону конденсації 17. Збезводнений осад стічної води видаляється механізмами (на кресленнях не зазначені) уздовж жолобів у напрямку до транспортера 18. Майданчик оснащений знімним прозорим покривалом 19. Працює муловий майданчик у літню пору року таким чином. Через завантажувальний трубопровід 9 мулова вода подається на несправжнє перфороване днище 2 до рівня поперечної стінки 8. Після розшарування її на прояснену й осадову частини відбувається фільтрація проясненої частини води. Відфільтрована вода відводиться через трубопровід 4, який розміщений над днищем 1 в стінці 7. Зневоднену частину стічної води залишають на несправжньому перфорованому днищі як дренажне завантаження 3. Процес заливання і фільтрації стічної води повторюють, при цьому на подовжніх жолобах 5 утвориться подвійний шар зневодненого осаду, після чого верхній шар зневодненого осаду видаляють скребковими механізмами по транспортеру 18. Процес фільтрації і пошарового видалення зневодненого осаду повторюється в процесі обробки стічної води. У зимовий час року включають у роботу теплові труби 6 і теплозахисне прозоре покривало 19. Процес освітлення стічної води на очищену й осадову структури проводиться методом заморожування і розморожування завантаження стічної води. Для заморожування стічної води теплозахисне покривало 19 відкривають. Для здійснення циклу розморожування покривалом 19 закривають верх мулового майданчика. У цьому випадку енергія сонячних променів підігріває замерзлу стічну воду за рахунок парникового ефекту, а тепло землі нагріває легкокиплячу рідину 11 у зоні випару 15 теплосприймаючої частини 10 теплової труби, випаровує її і у виді пари хладон надходить по теплоізольованому стволу 12 у зону конденсації 16 тепловіддаючої частини 13, де конденсується, віддаючи тепло через оребрену поверхню. Для підвищення 5 ефективності роботи теплової труби поверхня її ствола оснащена зсередини капілярно-пористою структурою 14, а ззовні - теплоізоляцією 15. Підігріта стічна вода фільтрується в режимі теплої пори року. Запропонований муловий майданчик дозволяє інтенсифікувати процес зневоднювання мулової (стічної ) води за рахунок зменшення товщини осадового шару ( на ухилах перфорованих жолобів), що сприяє зниженню опору при фільтрації. Крім того пошарове зняття осаду, після кожного циклу фільтрації, поліпшує здатність дренажного шару до очищення стічної води. Застосування теплових труб дозволило розширити функціональні можливості мулового майданчика в частині у сесезонній її експлуатації. Прийняття прозорого покривала мулового майданчика дозволяє використовувати в зимовий період року енергію сонячних променів для підігріву стічної води, що йде на очищення. Джерела інформації: 1. Иловая площадка, а.с. №865853, МКИ С02F11/00, опубл. 23.09.81p., Бюл. №35. 2. Иловая площадка, а.с. 844585, VRB С02F11/00, опубл. 07.07.81p., Бюл. №25. 27951 6
