Спосіб визначення межі міцності клеєної шаруватої деревини при сколюванні
Формула / Реферат
Спосіб визначення межі міцності зразка клеєної шаруватої деревини при сколюванні, що включає використання пристрою з двох захватів з вирізами в стійках, поверхні яких при суміщенні у горизонтальній площині утворюють отвір у вигляді обойми, який відрізняється тим, що зразок розміщують у обоймі пристрою і двома гвинтами з установочними шайбами фіксують співпадання площин вертикального переміщення верхнього захвата і клеєного з'єднання шаруватої деревини з напрямком прикладеного до зразка зусилля і забезпечують сколювання клеєного з'єднання в площині під дією дотичних напружень шляхом зсуву.
Текст

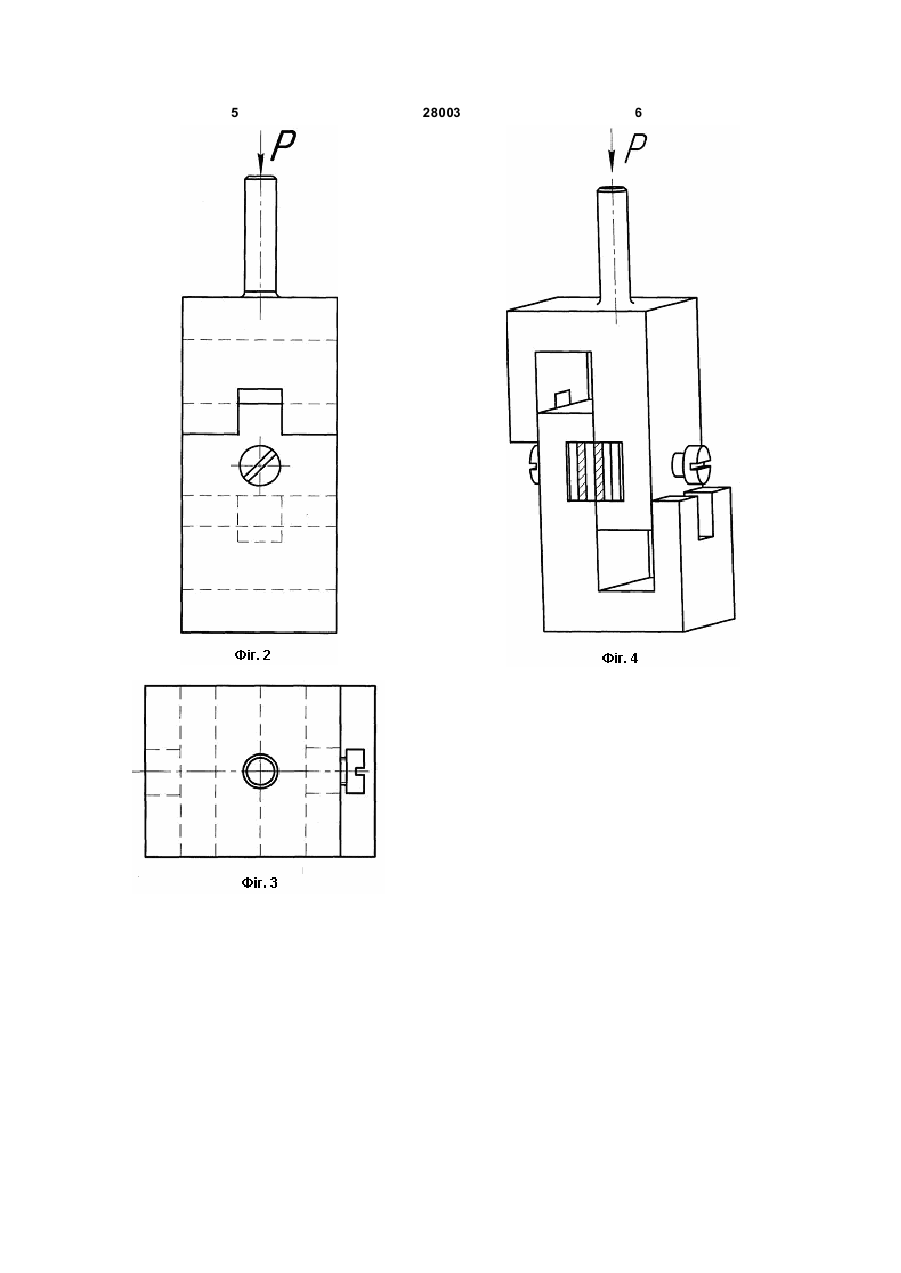

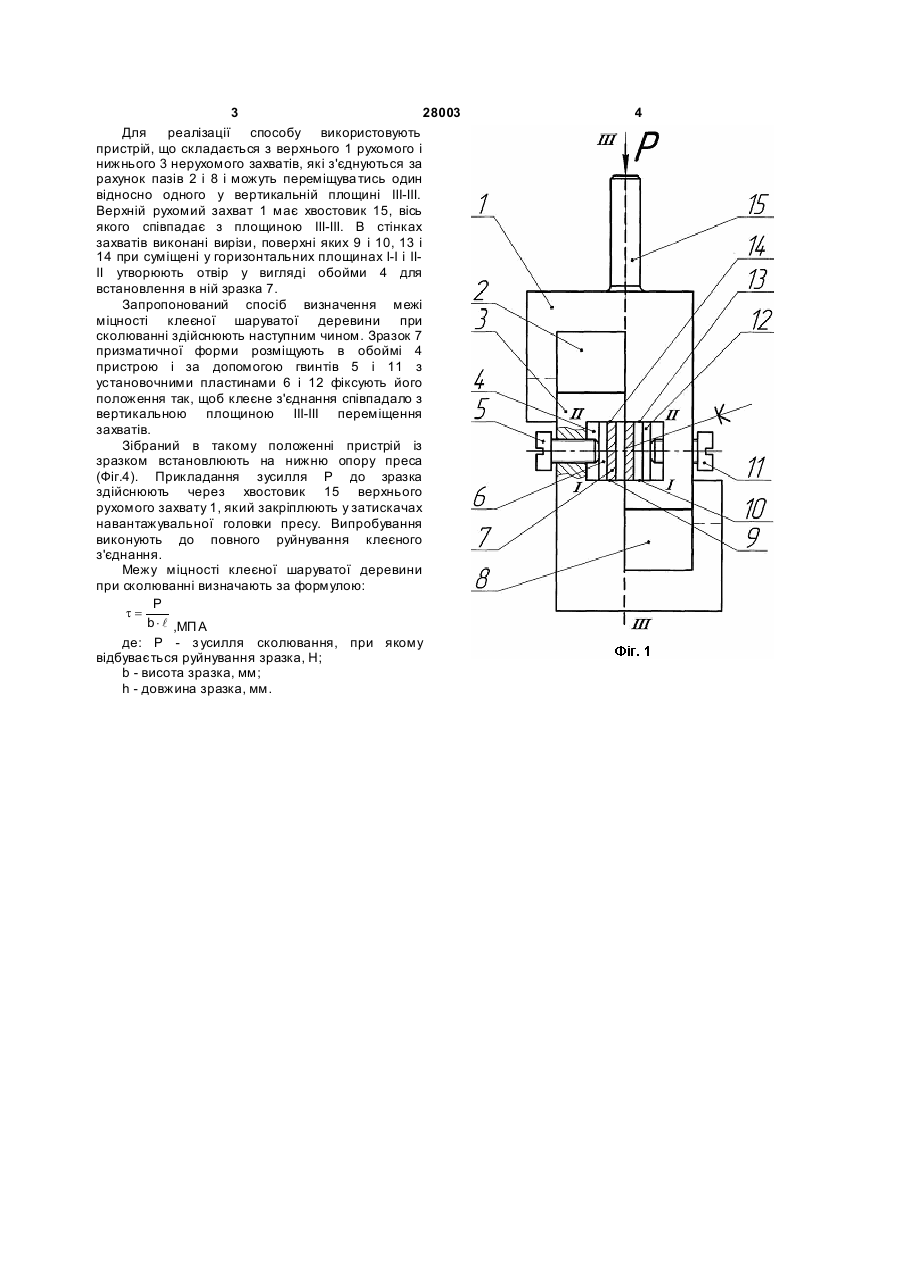

Спосіб визначення межі міцності зразка клеєної шарува тої деревини при сколюванні, що включає використання пристрою з двох захватів з вирізами в стійках, поверхні яких при суміщенні у 3 28003 Для реалізації способу використовують пристрій, що складається з верхнього 1 рухомого і нижнього 3 нерухомого захватів, які з'єднуються за рахунок пазів 2 і 8 і можуть переміщува тись один відносно одного у вертикальній площині III-III. Верхній рухомий захват 1 має хвостовик 15, вісь якого співпадає з площиною III-III. В стінках захватів виконані вирізи, поверхні яких 9 і 10, 13 і 14 при суміщені у горизонтальних площинах I-I і IIII утворюють отвір у вигляді обойми 4 для встановлення в ній зразка 7. Запропонований спосіб визначення межі міцності клеєної шаруватої деревини при сколюванні здійснюють наступним чином. Зразок 7 призматичної форми розміщують в обоймі 4 пристрою і за допомогою гвинтів 5 і 11 з установочними пластинами 6 і 12 фіксують його положення так, щоб клеєне з'єднання співпадало з вертикальною площиною III-III переміщення захватів. Зібраний в такому положенні пристрій із зразком встановлюють на нижню опору преса (Фіг.4). Прикладання зусилля Р до зразка здійснюють через хвостовик 15 верхнього рухомого захвату 1, який закріплюють у затискачах навантажувальної головки пресу. Випробування виконують до повного руйнування клеєного з'єднання. Межу міцності клеєної шаруватої деревини при сколюванні визначають за формулою: P t= b × l ,МП А де: Р - з усилля сколювання, при якому відбувається руйнування зразка, Н; b - висота зразка, мм; h - довжина зразка, мм. 4 5 28003 6
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining the limit strength of glued layered wood at cleavage
Автори англійськоюKotrechko Oleksii Oleksiiovych
Назва патенту російськоюСпособ определения предела прочности клееной слоистой древесины при раскалывании
Автори російськоюКотречко Алексей Алексеевич
МПК / Мітки
МПК: G01N 3/24
Мітки: міцності, сколюванні, межі, спосіб, деревини, клеєної, визначення, шаруватої
