Пристінний вітроагрегат

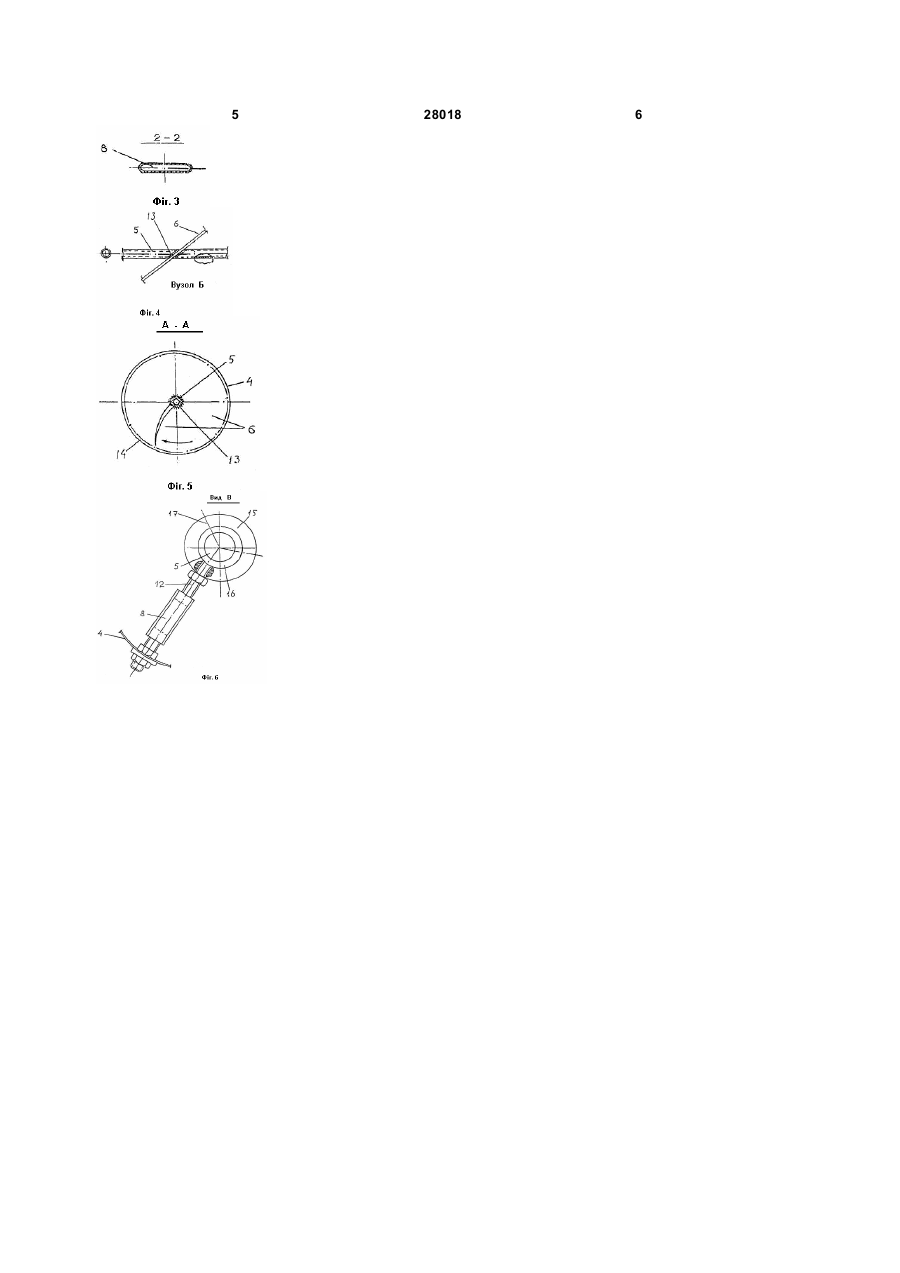

Пристінний вітроагрегат, що складений з основи, дифузора, робочого органа у складі робочого циліндра з головним валом, спіральної лопаті, блока мультиплікатора з генератором, який 3 28018 4 крутки профілю в пересічному напрямку лопаті, що Таким чином, впровадження крутки профілю і треба використати у корисній моделі. спіральної лопаті перемінної величини від початку Таким чином, основним недоліком до її кінця поряд з низкою інших удосконалень найближчого аналога є застосування постійної конструктивних елементів забезпечить підвищення крутки профілю спіральної лопаті, яка дорівнює ККД пристінного вітроагрегату. 45° по всій довжині робочої частини головного Суть корисної моделі пояснюється вала. Конструктивні зміни треба внести до кресленнями, на яких зображено: спіральної лопаті стосовно величини крутки На Фіг.1 Головний фасад. профілю і товщини матеріалу профілю у На Фіг.2 План по 1-1. пересічному напрямку. На Фіг.3 Переріз по 2-2. В основу корисної моделі поставлена задача з На Фіг.4 Вузол Б. розробки пристінного вітроагрегату, конструктивні На Фіг.5 Переріз по А-А. особливості якого забезпечили б можливість На Фіг. 6 Вид по стрілці В. підвищення його ККД . Корисна модель складена з наступних Поставлена задача досягається тим, що елементів: пристінний вітроагрегат, що складений з основи, Фундаменту 1, в якості якого є стіни будинків, дифузора, робочого органу у складі робочого закладних деталей 2, дифузора 3, кожуха циліндра з головним валом та спіральної лопаті, робочого циліндра 4, головного вала 5, спіральних блока мультиплікатора з генератором, крутка лопатей 6, підшипників 7, гвинтових тяг 8, зварного профілю спіральної лопаті прийнята перемінною шву 9 приварки кожуха робочого циліндра 4 до величиною по всій довжині робочої частини закладних деталей 2, мультиплікатора з головного вала, а саме - у 30° на вході до генератором 10, муфти зчеплення 11, болтів 12, робочого циліндра при поступовому збільшенні до зварного шву 13 приварки спіральної лопаті 6 до 60°, радіус кривизни спіральної лопаті у головного вала 5, зазору 14 між спіральною пересічному напрямку виконаний подібно до лопаттю 6 і кожухом робочого циліндра 4, втулки радіуса робочого циліндра, а її товщина у цьому ж 15, вкладиша 16, осей 17 до гвинтових тяг 8. напрямку визначена розрахунком на згин і зведена Корисну модель монтують наступним чином: нанівець у кінці. У стіну будинку 1 закладають закладні деталі Між суттєвими ознаками і задачею корисної 2, до яких жорстко приєднують дифузор 3, моделі існує наступний причинно-наслідковий робочий циліндр 4 і мультиплікатор з генератором зв'язок. 10. Вздовж центру робочого циліндра 4 монтують На відміну від найближчого аналога, у якому головний вал 5, до якого жорстко під кутом до крутка профілю спіральної лопаті складає 45° і нього у 45° приєднують спіральну лопать 6. постійна по всій її довжині, у замовленій корисній Обертальність головного вала 5 зі спіральною моделі вона рівномірно перемінна і складає на лопатею 6 забезпечують два підшипники ковзання вході до робочого циліндра 30°, а на його виході або котіння 7, з'єднані з головним валом за 60°. допомогою гвинтових тяг 8 через посередництво На відміну від найближчого аналога, у якому втулок 15 і вкладишів 16. Кут між вісями 7 крок спіральної лопаті від початку до кінця гвинтових тяг складає 120°. Всі жорсткі з'єднання однаковий, що призводить до постійного кута виконані за допомогою зварних швів, позначених атаки повітря на неї, а, значить, до утворення позиціями 9 і 13. Обидві частини головного вала практично однакового згинаючого моменту на всю з'єднані між собою за допомогою муфти зчеплення довжину спіральної лопаті, у замовленій корисній 11. Зазор 14 між спіральною лопаттю 6 і кожухом моделі кут атаки повітря збільшується, від чого робочого циліндра 4 складає 1,5-2мм і зростає згинаючий момент, а тому і параметри регулюється за допомогою пристрою, наведеного конструктивних елементів. на Фіг.6. Робочий циліндр 4, спіральну лопать 6 і На відміну від найближчого аналога крутка всі інші деталі вітрогенератора за винятком профілю спіральної лопаті пересічного напрямку мультиплікатора з генератором виготовляють з не нормована, у замовленій корисній моделі вона листової та профільної сталі доброї зварюваності. співпадає з кривизною дуги кожуха робочого Таким чином, сукупність суттєвих ознак, що циліндра. характеризують суть корисної моделі забезпечує На відміну від найближчого аналога, у якому отримання технічного результату, який полягає у товщина спіральної лопаті у пересічному напрямку підвищення ККД вітрогенератора в межах 15-20 не нормована, що призводить до концентрації відсотків. зусилля у зварному шві, яким вона приєднана до вала, а тому зростає згинаючий момент і є небезпека руйнування шва, у замовленій корисній моделі ця товщина прийнята перемінною згідно розрахунку на діючий згинаючий момент від зусилля, що утворюється вітровим потоком. На відміну від найближчого аналога, у якому катет зварного шва приварки спіральної лопаті до головного вала є постійною величиною, у замовленій корисній моделі він змінюється в залежності від зростання згинаючого моменту, що діє на зварний шов. 5 28018 6
