Побутова картоплечистка

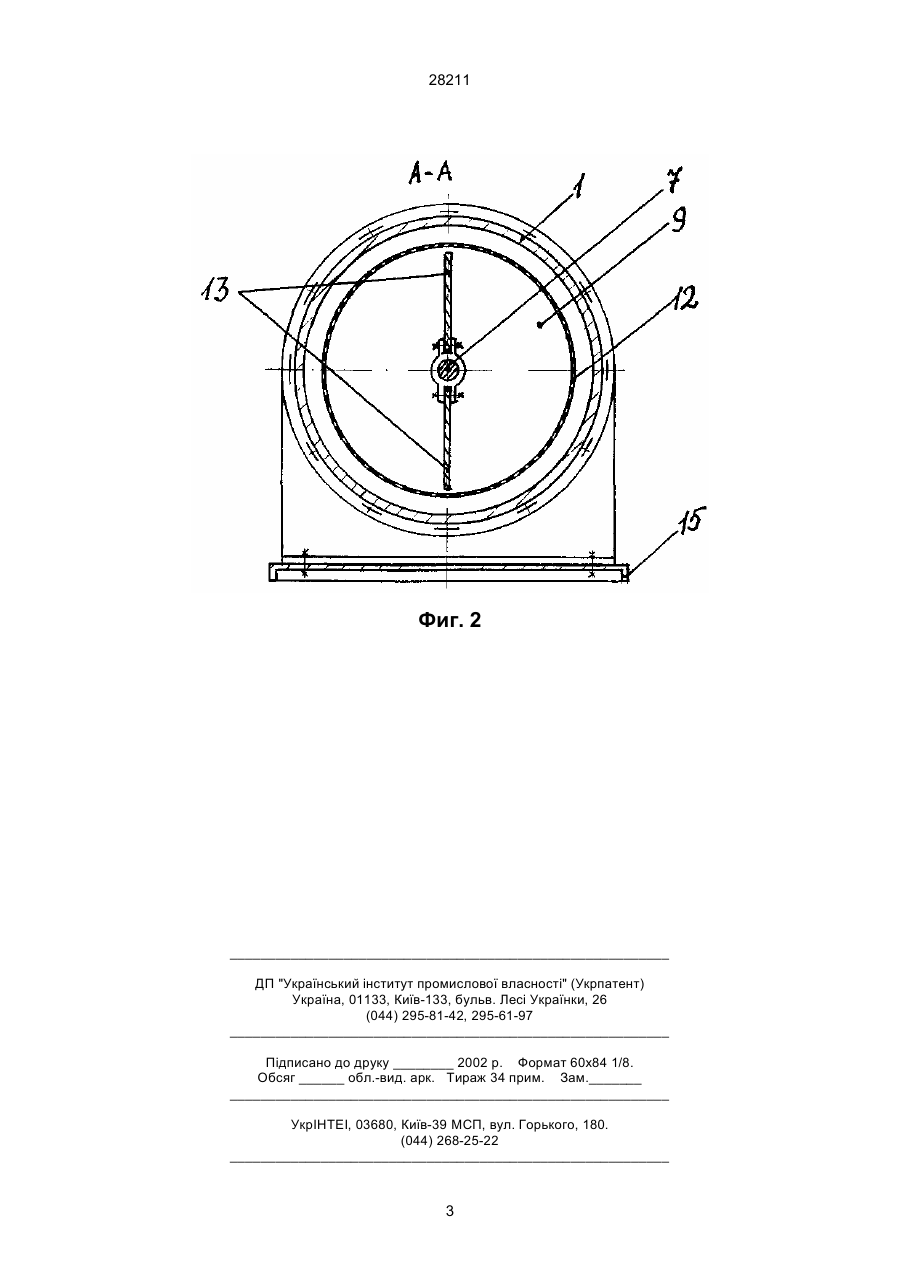

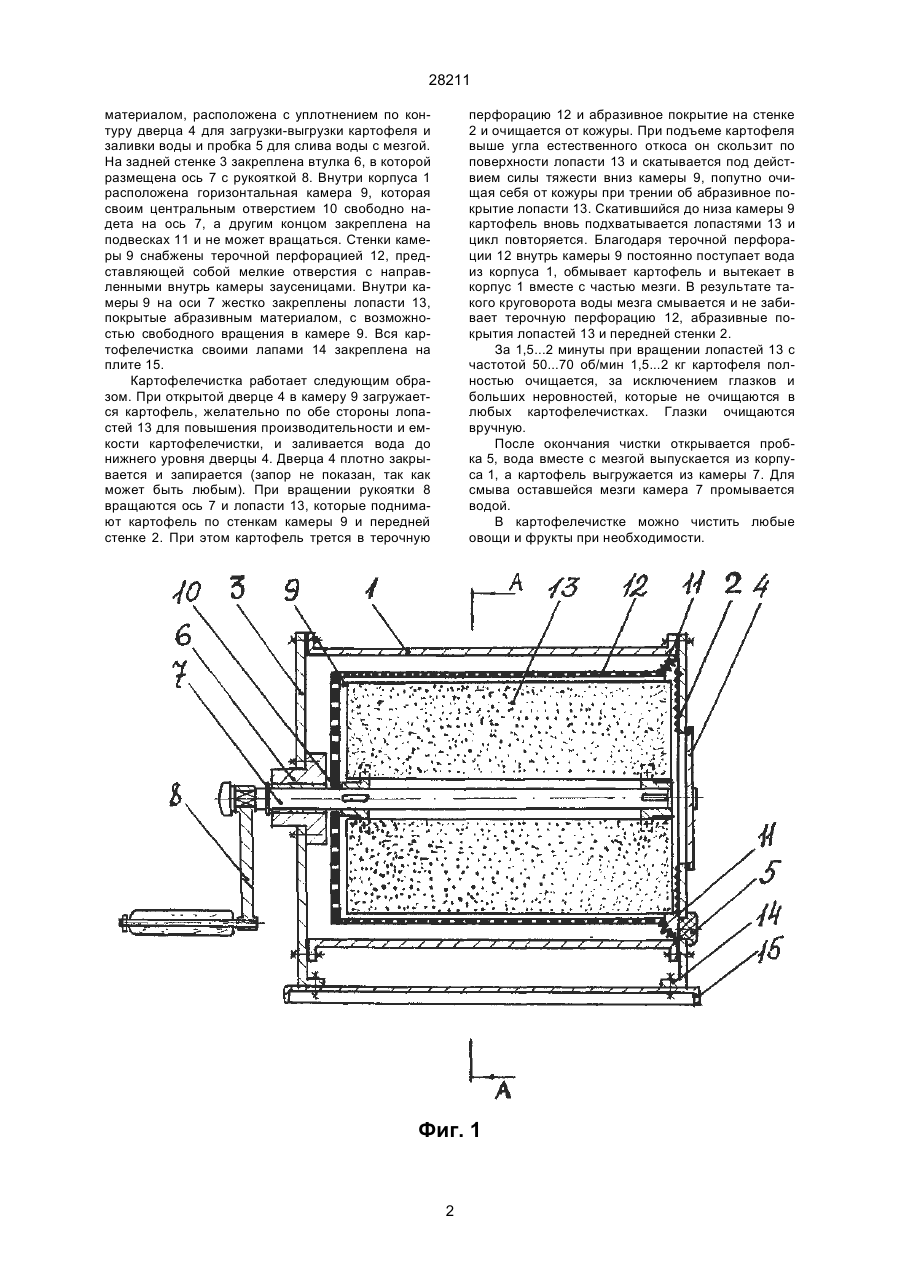

Картофелечистка бытовая, содержащая герметичный корпус с передней и задней стенками, 28211 материалом, расположена с уплотнением по контуру дверца 4 для загрузки-выгрузки картофеля и заливки воды и пробка 5 для слива воды с мезгой. На задней стенке 3 закреплена втулка 6, в которой размещена ось 7 с рукояткой 8. Внутри корпуса 1 расположена горизонтальная камера 9, которая своим центральным отверстием 10 свободно надета на ось 7, а другим концом закреплена на подвесках 11 и не может вращаться. Стенки камеры 9 снабжены терочной перфорацией 12, представляющей собой мелкие отверстия с направленными внутрь камеры заусеницами. Внутри камеры 9 на оси 7 жестко закреплены лопасти 13, покрытые абразивным материалом, с возможностью свободного вращения в камере 9. Вся картофелечистка своими лапами 14 закреплена на плите 15. Картофелечистка работает следующим образом. При открытой дверце 4 в камеру 9 загружается картофель, желательно по обе стороны лопастей 13 для повышения производительности и емкости картофелечистки, и заливается вода до нижнего уровня дверцы 4. Дверца 4 плотно закрывается и запирается (запор не показан, так как может быть любым). При вращении рукоятки 8 вращаются ось 7 и лопасти 13, которые поднимают картофель по стенкам камеры 9 и передней стенке 2. При этом картофель трется в терочную перфорацию 12 и абразивное покрытие на стенке 2 и очищается от кожуры. При подъеме картофеля выше угла естественного откоса он скользит по поверхности лопасти 13 и скатывается под действием силы тяжести вниз камеры 9, попутно очищая себя от кожуры при трении об абразивное покрытие лопасти 13. Скатившийся до низа камеры 9 картофель вновь подхватывается лопастями 13 и цикл повторяется. Благодаря терочной перфорации 12 внутрь камеры 9 постоянно поступает вода из корпуса 1, обмывает картофель и вытекает в корпус 1 вместе с частью мезги. В результате такого круговорота воды мезга смывается и не забивает терочную перфорацию 12, абразивные покрытия лопастей 13 и передней стенки 2. За 1,5...2 минуты при вращении лопастей 13 с частотой 50...70 об/мин 1,5...2 кг картофеля полностью очищается, за исключением глазков и больших неровностей, которые не очищаются в любых картофелечистках. Глазки очищаются вручную. После окончания чистки открывается пробка 5, вода вместе с мезгой выпускается из корпуса 1, а картофель выгружается из камеры 7. Для смыва оставшейся мезги камера 7 промывается водой. В картофелечистке можно чистить любые овощи и фрукты при необходимости. Фиг. 1 2 28211 Фиг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
